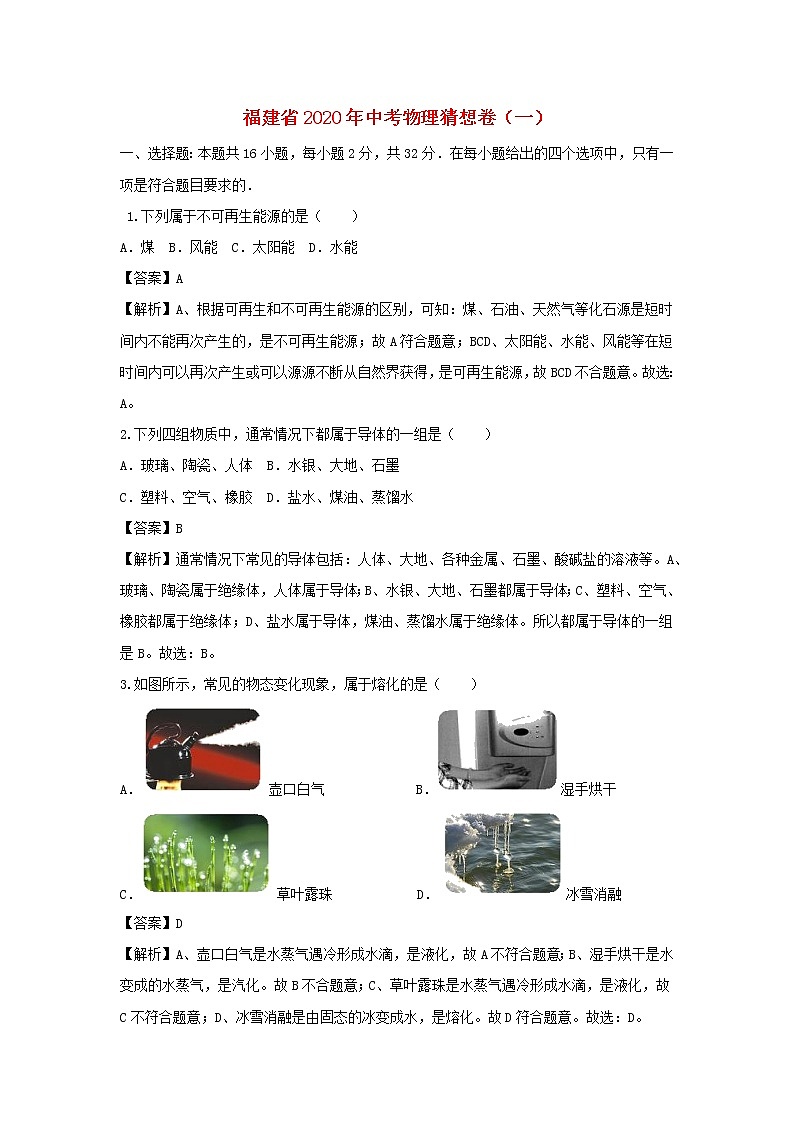

![福建省2020年中考物理猜想卷(一)(含解析)第1页](http://img-preview.51jiaoxi.com/2/6/5673415/0/0.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)

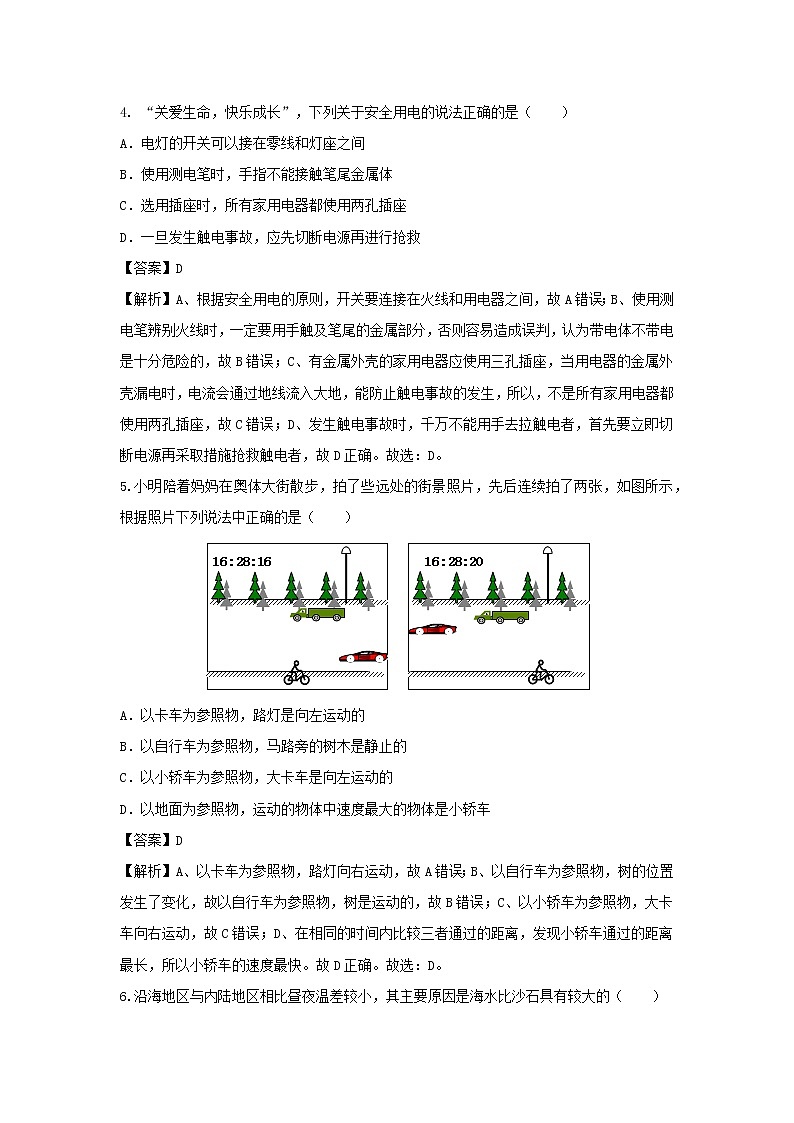

![福建省2020年中考物理猜想卷(一)(含解析)第2页](http://img-preview.51jiaoxi.com/2/6/5673415/0/1.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)

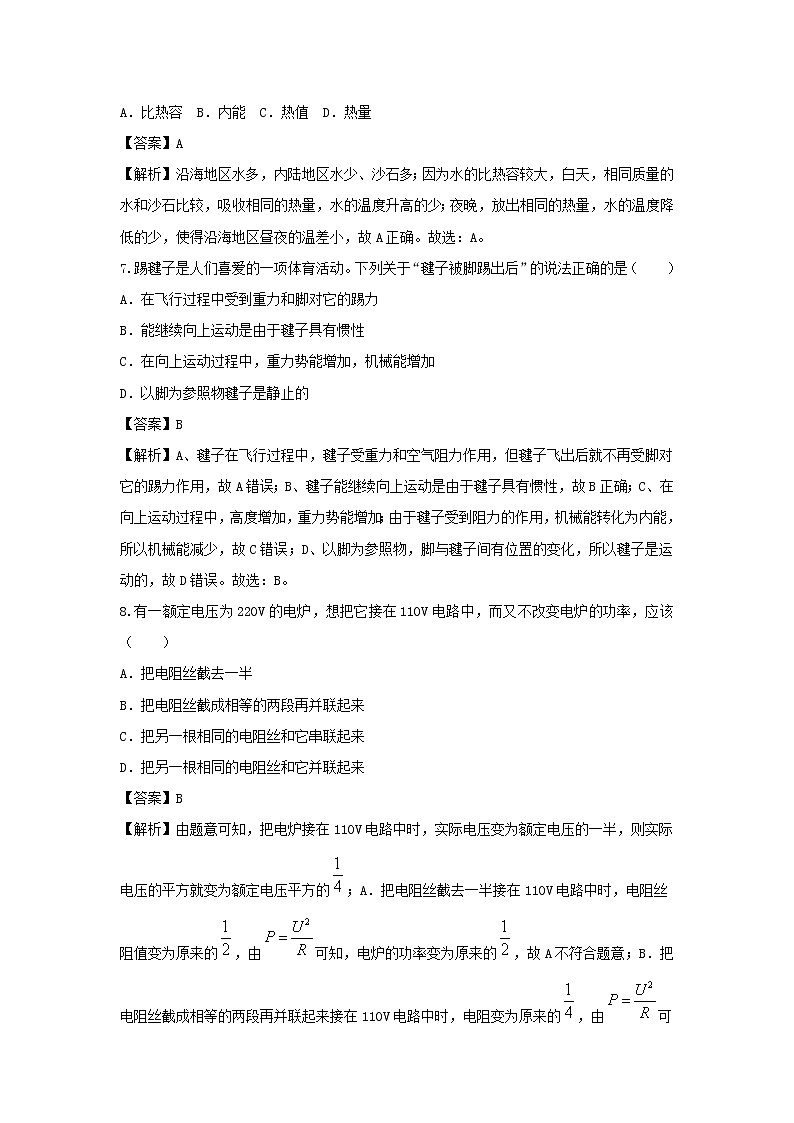

![福建省2020年中考物理猜想卷(一)(含解析)第3页](http://img-preview.51jiaoxi.com/2/6/5673415/0/2.jpg?x-oss-process=image/resize,w_794,m_lfit,g_center/sharpen,100)
福建省2020年中考物理猜想卷(一)(含解析)
展开
福建省2020年中考物理猜想卷(一)
一、选择题:本题共16小题,每小题2分,共32分.在每小题给出的四个选项中,只有一项是符合题目要求的.
1.下列属于不可再生能源的是( )
A.煤 B.风能 C.太阳能 D.水能
【答案】A
【解析】A、根据可再生和不可再生能源的区别,可知:煤、石油、天然气等化石源是短时间内不能再次产生的,是不可再生能源;故A符合题意;BCD、太阳能、水能、风能等在短时间内可以再次产生或可以源源不断从自然界获得,是可再生能源,故BCD不合题意。故选:A。
2.下列四组物质中,通常情况下都属于导体的一组是( )
A.玻璃、陶瓷、人体 B.水银、大地、石墨
C.塑料、空气、橡胶 D.盐水、煤油、蒸馏水
【答案】B
【解析】通常情况下常见的导体包括:人体、大地、各种金属、石墨、酸碱盐的溶液等。A、玻璃、陶瓷属于绝缘体,人体属于导体;B、水银、大地、石墨都属于导体;C、塑料、空气、橡胶都属于绝缘体;D、盐水属于导体,煤油、蒸馏水属于绝缘体。所以都属于导体的一组是B。故选:B。
3.如图所示,常见的物态变化现象,属于熔化的是( )
A.壶口白气 B.湿手烘干
C.草叶露珠 D.冰雪消融
【答案】D
【解析】A、壶口白气是水蒸气遇冷形成水滴,是液化,故A不符合题意;B、湿手烘干是水变成的水蒸气,是汽化。故B不合题意;C、草叶露珠是水蒸气遇冷形成水滴,是液化,故C不符合题意;D、冰雪消融是由固态的冰变成水,是熔化。故D符合题意。故选:D。
4. “关爱生命,快乐成长”,下列关于安全用电的说法正确的是( )
A.电灯的开关可以接在零线和灯座之间
B.使用测电笔时,手指不能接触笔尾金属体
C.选用插座时,所有家用电器都使用两孔插座
D.一旦发生触电事故,应先切断电源再进行抢救
【答案】D
【解析】A、根据安全用电的原则,开关要连接在火线和用电器之间,故A错误;B、使用测电笔辨别火线时,一定要用手触及笔尾的金属部分,否则容易造成误判,认为带电体不带电是十分危险的,故B错误;C、有金属外壳的家用电器应使用三孔插座,当用电器的金属外壳漏电时,电流会通过地线流入大地,能防止触电事故的发生,所以,不是所有家用电器都使用两孔插座,故C错误;D、发生触电事故时,千万不能用手去拉触电者,首先要立即切断电源再采取措施抢救触电者,故D正确。故选:D。
5.小明陪着妈妈在奥体大街散步,拍了些远处的街景照片,先后连续拍了两张,如图所示,根据照片下列说法中正确的是( )
A.以卡车为参照物,路灯是向左运动的
B.以自行车为参照物,马路旁的树木是静止的
C.以小轿车为参照物,大卡车是向左运动的
D.以地面为参照物,运动的物体中速度最大的物体是小轿车
【答案】D
【解析】A、以卡车为参照物,路灯向右运动,故A错误;B、以自行车为参照物,树的位置发生了变化,故以自行车为参照物,树是运动的,故B错误;C、以小轿车为参照物,大卡车向右运动,故C错误;D、在相同的时间内比较三者通过的距离,发现小轿车通过的距离最长,所以小轿车的速度最快。故D正确。故选:D。
6.沿海地区与内陆地区相比昼夜温差较小,其主要原因是海水比沙石具有较大的( )
A.比热容 B.内能 C.热值 D.热量
【答案】A
【解析】沿海地区水多,内陆地区水少、沙石多;因为水的比热容较大,白天,相同质量的水和沙石比较,吸收相同的热量,水的温度升高的少;夜晚,放出相同的热量,水的温度降低的少,使得沿海地区昼夜的温差小,故A正确。故选:A。
7.踢毽子是人们喜爱的一项体育活动。下列关于“毽子被脚踢出后”的说法正确的是( )
A.在飞行过程中受到重力和脚对它的踢力
B.能继续向上运动是由于毽子具有惯性
C.在向上运动过程中,重力势能增加,机械能增加
D.以脚为参照物毽子是静止的
【答案】B
【解析】A、毽子在飞行过程中,毽子受重力和空气阻力作用,但毽子飞出后就不再受脚对它的踢力作用,故A错误;B、毽子能继续向上运动是由于毽子具有惯性,故B正确;C、在向上运动过程中,高度增加,重力势能增加;由于毽子受到阻力的作用,机械能转化为内能,所以机械能减少,故C错误;D、以脚为参照物,脚与毽子间有位置的变化,所以毽子是运动的,故D错误。故选:B。
8.有一额定电压为220V的电炉,想把它接在110V电路中,而又不改变电炉的功率,应该( )
A.把电阻丝截去一半
B.把电阻丝截成相等的两段再并联起来
C.把另一根相同的电阻丝和它串联起来
D.把另一根相同的电阻丝和它并联起来
【答案】B
【解析】由题意可知,把电炉接在110V电路中时,实际电压变为额定电压的一半,则实际电压的平方就变为额定电压平方的;A.把电阻丝截去一半接在110V电路中时,电阻丝阻值变为原来的,由可知,电炉的功率变为原来的,故A不符合题意;B.把电阻丝截成相等的两段再并联起来接在110V电路中时,电阻变为原来的,由可知,能保持电功率不变,故B符合题意;C.把另一根相同的电阻丝和它串联起来接在110V电路中时,电阻丝阻值变为原来的2倍,由可知,电炉的功率变为原来的,故C不符合题意;D.把另一根相同的电阻丝和它并联起来接在110V电路中时,电阻丝阻值变为原来的,由可知,电炉的功率变为原来的,故D不符合题意。故选:B。
9.某班同学在“探究凸透镜成像规律”的实验中,记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象,如图所示,下列判断中正确的是( )
A.该凸透镜的焦距是20cm
B.当u=15cm时,在光屏上能得到一个缩小的像
C.当u=25cm时,成放大的像,投影仪就是根据这一原理制成的
D.把物体从距凸透镜15cm处移动到30cm处的过程中,像逐渐变小
【答案】D
【解析】A、u=v=2f,凸透镜成倒立、等大的实像,如图,u=v=2f=20cm 时,所以f=10cm。故A不正确;B、当u=15cm时,2f>u>f,成倒立、放大的实像。故B不正确;C、当u=25cm时,u>2f,成倒立、缩小的实像,应用于照相机。故C不正确;D、物体从距凸透镜15cm处移动到30cm处的过程中,凸透镜的物距大于焦距,成实像,凸透镜成实像时,物距增大,像距减小,像变小。故D正确。故选:D。
10.家用电吹风工作时,可以单独吹冷风,也可以吹热风,但不能只发热不吹风,如图所示的电路中,符合要求的是( )
A. B. C. D.
【答案】D
【解析】A.由图可知,电热丝和电动机串联,电动机不能单独工作,电吹风不能单独吹冷风,故A错误;B.由图可知,电热丝和电动机并联,开关S在干路上;开关S闭合时,电动机和电热丝同时工作吹热风,开关S断开时,电吹风不工作,故B错误;C.由图可知,只开关S1闭合时,电热丝工作,电吹风只发热不吹风,故C错误;D.由图可知,只闭合开关S1时,电动机工作吹冷风;再闭合S2时,电动机和电热丝同时工作吹热风;只闭合开关S2时电热丝不工作,不会出现只发热不吹风,故D正确。故选:D。
11.图甲中用力F1水平拉着重为G的物体在水平路面上匀速移动s的距离。图乙中用动滑轮拉着它也在同一路面上匀速移动s的距离,水平拉力为F2.使用动滑轮的过程中( )
A.总功为W总=F2s B.有用功为W有=Gs
C.机械效率为D.额外功为W额=2F2s-F1S
【答案】D
【解析】A、使用动滑轮拉力端移动距离s′=2s,拉力做的总功W总=F2s′=F2×2s=2F2s,故A错;B、使用动滑轮做的有用功,等于直接拉物体做的功,即W有=F1s,故B错;C、机械效率,故C错;D、额外功W额=W总-W有=2F2s-F1s,故D正确。故选:D。
12.电工师傅常用额定电压为220V的灯泡Lo(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当S闭合后,再分别闭合S1、S2、S3(每次只闭合其中之一)时,下列说法正确的是( )
A.L0发光呈暗红色,说明该支路正常
B.L0正常发光,说明该支路断路
C.L0不发光,说明该支路短路
D.电路没有故障时,闭合任一开关,L0会正常发光
【答案】A
【解析】A、检验灯泡L0与支路的灯泡串联,若L0发光呈暗红色,是因为达不到额定电压而发光较暗,则说明这条支路正常,故A正确;B、L0正常发光,说明支路灯泡两端没有电压,则该支路短路,故B错误;C、L0不发光,说明电路中没有电流通过,则该支路断路,故C错误;D、如果电路没有故障时,检验灯泡L0与支路的灯泡各分得一部分电压(都小于额定电压220V),则闭合任一开关,L0会发光但是较暗,故D错误。故选:A。
13.三个完全相同杯子里装同样多的水,若把质量相同的铅块、铝块、铁块分别放入三个杯子后,三个杯中的水仍未溢出,那么水面上升最多的是(ρ铅>ρ铁>ρ铝)( )
A.放铝块的 B.放铁块的 C.放铅块的 D.一样高
【答案】A
【解析】因为m铅=m铁=m铝,ρ铅>ρ铁>ρ铝,所以V铅<V铁<V铝,因为这三个金属块都浸没入水杯里,所以它们排出水的体积都等于它们各自的体积,则V铅排<V铁排<V铝排,所以放铝块的杯子中水面升高得最多。故选:A。
14.如图中的物品使用时利用了杠杆原理的是( )
A.洗手盘下防臭水管 B.指甲钳
C.塑料吸盘挂钩 D.汽车逃生安全锤
【答案】B
【解析】A、洗手盘下防臭水管,利用的是连通器原理。故A不符合题意;B、指甲钳是三个杠杆的组合应用,利用的是杠杆原理。故B符合题意;C、塑料吸盘挂钩利用的是大气压。故C不符合题意;D、汽车逃生安全锤,利用的是在压力一定时,减小受力面积增大压强。故D不符合题意。故选:B。
15.如图所示电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R2的滑片P向右移动,在此过程中( )
A.电流表A的示数变大,电压表V2示数变小
B.电流表A的示数变大,电压表V1示数变小
C.电压表V1示数变小,电压表V2示数变大
D.电压表V1示数不变,电压表V2示数变小
【答案】A
【解析】由电路图可知,R1与R2串联,电压表V1测R1两端的电压,电压表V2测R2两端的电压,电流表测电路中的电流。将滑动变阻器R2的滑片P向右移动时,接入电路中的电阻变小,电路中的总电阻变小,由可知,电路中的电流变大,即电流表A的示数变大,由U=IR可知,R1两端的电压变大,即电压表V1的示数变大,故BCD错误;因串联电路中总电压等于各分电压之和,所以,R2两端的电压变小,即电压表V2的示数变小,故A正确。故选:A。
16.小灯泡L的额定电压为3V,它的I-U图象如图甲所示。把小灯泡接入如图乙所示的电路中,先将滑动变阻器的滑片P移至B端,闭合开关S,电压表示数为1.5V;再将滑片P向左移动直到电压表示数为3V.已知电源电压恒定,滑动变阻器的铭牌标有“10Ω 2A”。下列说法中错误的是( )
A.小灯泡正常发光时的阻值为6Ω
B.小灯泡的额定功率为1.5W
C.电源电压为4.5V
D.小灯泡正常发光时,滑动变阻器消耗的电功率为1.25W
【答案】D
【解析】(1)当滑动变阻器的滑片P移至B端时,滑动变阻器的最大阻值和灯泡串联,由图象可知,当电压表示数为1.5V时,电路中的电流I=0.3A,由可得,滑动变阻器两端的电压:U滑=IR滑=0.3A×10Ω=3V,因串联电路中总电压等于各分电压之和,所以,电源的电压:U=UL+U滑=1.5V+3V=4.5V,故C正确;(2)由图象可知,灯泡两端的电压为3V时,电路中的电流I′=0.5A,因额定电压下灯泡正常发光,所以,小灯泡正常发光时的阻值:,故A正确;灯泡的额定功率:PL额=UL额I′=3V×0.5A=1.5W,故B正确;此时滑动变阻器两端的电压:U滑′=U-UL额=4.5V-3V=1.5V,滑动变阻器消耗的电功率:P滑′=U滑′I′=1.5V×0.5A=0.75W,故D错误。故选:D。
二、填空题:本题共6小题,每空1分,共12分.
17. 2016高淳慢城金花节3月26日开幕。
(1)优美的迎宾曲声是由于扬声器纸盆的________产生的,是通过________传入人耳的。
(2)小明骑车在田间小路上,阵阵花香扑鼻,这是由于________。以小明为参照物,油菜花是________的。
【答案】(1)振动;空气;(2)分子在不停地做无规则运动;运动。
【解析】(1)优美的舞曲声是由于扬声器纸盆的振动产生的,是通过空气传入人耳的。(2)小明骑车在田间小路上,就会闻到阵阵花香,是花的芳香分子扩散到空气中,是扩散现象,扩散现象表明分子不停地进行无规则运动。以小明为参照物,小明相对于地面的油菜花是运动的。
18.每年6月6日是全国爱眼日,其主题是“关爱心灵窗户”。如图所示,是________(选填“近视”或“远视”)眼成因示意图,应佩戴________(选填“凸”或“凹”)透镜制成的眼镜矫正。
【答案】近视;凹。
【解析】由图中可知:像成在视网膜的前方,故该眼睛是近视眼,近视眼是晶状体曲度变大,会聚能力增强,即折光能力增强,应佩戴发散的凹透镜,使光线推迟会聚;
19.邵阳市第一中学每天需向学生提供1000kg开水。若冷水的温度为20℃,将1000kg冷水加热到沸腾(在1标准大气压下),至少需要供给________ J的热量
【答案】3.36×108。
【解析】一标准大气压下水的沸点为100℃,水吸收的热量:Q吸=cm(t-t0)=4.2×l03J/(kg•℃)×1000kg×(100℃-20℃)=3.36×108J。
20.科技馆内有一个“静电球”,当人触摸“静电球”时,头发丝便会一根根竖起,形成“怒发冲冠”的景象,如图所示。这是由于头发丝带________(选填“同种”或“异种”)电荷而相互________的结果。
【答案】同种;排斥。
【解析】人体是导体,当人触摸静电球时,人体也带了和静电球同种电荷的电,故人的头发上也会带上与静电球同种电荷的电,据同种电荷相斥可知,头发之间带同种电荷,相互排斥,故头发会蓬松竖起来。
21. 2019年诺贝尔化学奖得主为三位在锂离子电池开发领域做出重要贡献的科学家。如图为可充电锂离子电池。电池上标有“电压”和“容量”两个重要参数,容量的单位通常为“毫安时”(符号mA•h)。该电池铭牌标有:电压3.6V、容量1500mA•h,这种电池一次充电最多可储存的电能为________ J。
【答案】19440。
【解析】这种电池一次充电最多可储存的电能:W=UIt=3.6V×1500×10-3A×3600s=19440J。
22.韩国“岁月号”客轮发生触礁浸水事故而逐渐倾斜,最终海水灌满船,客轮的重力________(选填“大于”或“小于”)所受浮力而下沉。事故发生后,潜水员下潜到25米深的水下船舱内进行搜救,此时潜水员受到的压强是________ Pa(ρ海水=1.03×103kg/m3,g=10N/kg).有人猜测是轮船底部被船员视为生命水的“平衡水”被人为减少,如图,导致船在失去平衡时丧失了自我恢复平衡的能力,平衡水的作用是________。
【答案】大于;2.575×105;降低重心,提高稳定性。
【解析】客轮在韩国西南海域发生触礁浸水事故而逐渐倾斜(如图所示),最终海水灌满船舱,客轮的重力大于所受浮力而下沉。潜水员潜到25米深的水下受到海水的压强是p=ρ水gh=1.03×103kg/m3×10N/kg×25m=2.575×105Pa。根据提高稳定性的方法可知,轮船底部的“平衡水”的作用相当于降低了轮船的重心,提高稳定性。
三、作图题:本题共2小题,每小题2分,共4分.
23.如图所示中是一辆在水平地面上向左作匀速直线运动的小车,在其支架的杆上固定一个质量为m的小球,作出小球所受力的示意图。
【答案】见解析
【解析】小球静止在杆子的底端,随小车一起做匀速直线运动,所以小球处于平衡状态,受到平衡力的作用。在竖直方向上,小球受到竖直向下的重力,根据二力平衡的条件可知,必然有一个力来平衡这个重力,所以可以确定杆子给小球一个竖直向上的力。且F=G=mg,由于小球的周围没有其他的物体,而力不能离开物体而存在,所以可以确定小球不再受其它的力,如图所示:
24.如图所示,S为平面镜MN前的一个发光点,A为平面镜前的某一点,请画出通过A点的反射光线。
【答案】见解析
【解析】先作发光点S关于平面镜的对称点,即为像点S′,连接S′和A点交平面镜于点O,沿OA画出反射光线,如图所示:
四、简答题:本题共1小题,共4分.
25.现有一瓶某品牌的饮用纯净水,请回答下列问题:
(1)瓶盖上刻有一道道竖直的条纹,其目的是为了________摩擦(选填:“增大”或“减小”);
(2)用手握住水瓶在空中静止不动,此时水瓶受到的________和手对瓶的________是一对平衡力;
(3)瓶中水喝光后,从瓶口向外吸气,瓶子变瘪,是由于瓶子受到________的作用。
【答案】(1)增大;(2)重力;摩擦力;(3)大气压
【解析】(1)瓶盖上有竖纹是在压力一定时,增大接触面的粗糙程度增大摩擦力。(2)瓶子握在手中,手和瓶子之间产生摩擦力,瓶子静止在手中,竖直方向受到重力和摩擦力的作用,两个力是平衡力。(3)空纯净水瓶,吸气时瓶内的气体减少,空气压强减小,瓶外大气压强大于瓶内压强,把瓶压瘪。
五、实验题:本题共5小题,共28分.
26.在探究“光的反射定律”实验时,进行如图甲所示的实验操作。
(1)让光线贴着纸板沿AO方向射向镜面,反射角________入射角。
(2)在实验过程中,若将纸板倾斜,如图乙所示,让光线仍贴着纸板沿AO方向射向镜面,此时反射光线与入射光线________(选填“在”或“不在”)同一平面内,纸板上________(选填“能”或“不能”)看到反射光线。
【答案】(1)等于;(2)在;不能。
【解析】(1)根据甲图可知,反射角和入射角都等于40°,故反射角等于入射角;(2)根据光的反射定律可知,在光的反射现象中,反射光线、入射光线分居法线两侧,反射光线、入射光线和法线在同一平面内;因此若将纸板倾斜,如图乙所示,让光线仍贴着纸板沿AO方向射向镜面,此时反射光线与入射光线仍在同一平面内,但不能在纸板上看到反射光线。
27.某小组在探究“水的沸腾”实验中:
(1)实验装置如图甲所示,在组装过程中需要先调整的是________(选填“A”或“B”)部分。
(2)当水温升高到90℃时,每隔1min记录一次温度,直到水沸腾后几分钟为止,记录的数据如表:
时间/min
1
2
3
4
5
6
7
8
温度/℃
90
92
94
96
98
98
98
98
分析表中数据可知,水的沸点是________℃.水沸腾时需要________热,水沸腾时的温度特点是________。
(3)水沸腾时烧杯上方出现了大量“白气”,“白气”形成的物态变化是________。
(4)某组同学在相同条件下,用不同质量的水进行两次实验得到如图乙所示的温度--时间图象,根据图象可知,质量较大的是________(选填“a”或“b”)。
【答案】(1)B;(2)98;吸;保持不变;(3)液化;(4)b。
【解析】(1)由于要用酒精灯的外焰加热,所以需先根据酒精灯固定B的高度;(2)由表格中数据知,水在沸腾过程中保持98℃不变,所以水的沸点是98℃,在沸腾过程中温度虽然保持不变,但要不断吸热;(3)白气是由大量的小水珠组成,是由水蒸气遇冷液化形成的;(4)由图象知,b加热到沸腾所用的时间较长,所以b的质量较大。
28.小珠利用如图所示装置探究“感应电流产生的条件”。
(1)如图a、b两接线柱间应接入的器材是________。
(2)要使感应电流方向发生改变,可采取的具体措施是________(选填字母)。
A.使用磁性更强的磁体
B.保持磁体静止,只改变导体竖直运动的方向
C.保持磁体静止,只改变导体水平运动的方向
D.改变磁极方向,同时改变导体水平运动的方向
(3)从能量的角度来分析,感应电流的产生过程是________能转化为电能。
(4)实验发现导体左右运动速度越快,感应电流越大,这说明感应电流大小与________有关;
(5)完成上述实验后,小珠还想探究“磁场对通电导体的作用”,只需将a、b两接线柱间的器材换为________即可。
【答案】(1)灵敏电流计;(2)C;(3)机械;(4)导体切割磁感线的速度;(5)电源。
【解析】(1)在该实验中,通过观察灵敏电流计的指针是否偏转,来确定电路中是否产生感应电流,所以图中a、b两接线柱间应接入的器材是灵敏电流计。(2)感应电流的方向跟磁场方向和导体切割磁感线的方向有关;A、使用磁性更强的磁体,只能改变感应电流的大小,不能改变感应电流的方向,故不合题意;B、持磁体静止,只改变导体竖直运动的方向,导体不切割磁感线,电路中不会产生电流,故不合题意。C、保持磁体静止,只改变导体水平运动的方向,电路中产生的电流方向改变,故C符合题意;D、改变磁极方向,同时改变导体水平运动的方向,电流的方向不改变,故不合题意。(3)闭合回路产生感应电流的过程,是机械能转化为电能的过程。(4)实验发现导体左右运动速度越快,感应电流越大,这说明感应电流大小与导体切割磁感线的速度有关;(5)在a、b两接线柱间换成电源就可以探究“磁场对通电导体的作用”的实验。
29.小明测量南京鹅卵石的密度,进行了如下实验:
(1)将天平放在________桌面上,游码放在标尺左端零刻线处,发现指针静止时如图甲所示,应将天平的平衡螺母向________端调,使横梁平衡。
(2)如图乙所示,鹅卵石的质量为________ g。
(3)将鹅卵石放入盛有50mL水的量筒中,静止时液面情况如图丙所示,则鹅卵石的密度是________ kg/m3。
(4)小明根据所测数据,在图丁上描出一个对应的点A,接着他又换用另一石块重复了上述实验,将所测数据在图上又描出了另一个对应的点B,若ρA、ρB分别代表鹅卵石和另一石块的密度,则ρA ________ρB(选填“>”、“=”或“<”)。
【答案】(1)水平;左;(2)31.4;(3)3.14×103;(4)<。
【解析】(1)将天平放在水平桌面上,由图可知指针偏向分度盘的右侧,此时应该将右边的平衡螺母向左移动,直到指针指在分度盘的中央;(2)从乙图读出雨花石的质量:m=20g+10g+1.2g=31.4g;(3)从丙图读出石块的体积:V=60mL-50cm3=10cm3,石块的密度:。
(4)同种物质的质量与体积的比值为一个定值,即质量与体积的图象为一条过原点的直线,根据AB两个点分别做出图象,如图:
由图可知,当体积相同时,B的质量大于A的质量,故ρA<ρB。
30.在“伏安法测电阻”的实验中,小梦同学连接了如图甲所示的电路(电路元件完好,电源电压恒定,滑动变阻器最大阻值为R,接线柱接线牢固)。
(1)连接电路过程中开关应该________,开关闭合前滑片滑到________处。
(2)检查电路,发现有一处连接错误,请指出连接错误的导线是________(填“a”“b”“c”或“d”)。
(3)纠正错误后,闭合开关,测得几组数据如表。
实验序号
1
2
3
电压U/V
1.5
2.1
2.8
电流I/A
0.10
0.14
电阻R/Ω
15.0
15.0
第3次实验时电流表示数如图乙所示,电流表的示数为________ A.第3次实验后,算出的电阻值是________,待测电阻值为________Ω。
(4)实验结束后老师组织大家做延伸实验,他把A组的电流表给了B组,把B组的电压表给了A组,让A、B组利用现有器材完成测量电阻的实验设计。如果你在其中一个组,请把设计的电路图画在图丙的虚线框内。
【答案】(1)断开;(2)电阻最大;(2)d;(3)0.18;15.6Ω;15.2。
【解析】(1)连接电路过程中开关应该断开,开关闭合前滑片滑到阻值最大处。(2)原电路中,电压表测电源总电压,是错误的,应测电阻的电压,连接错误的导线是d。(3)纠正错误后,闭合开关,测得几组数据如表。
实验序号
1
2
3
电压U/V
1.5
2.1
2.8
电流I/A
0.10
0.14
电阻R/Ω
15.0
15.0
第3次实验时电流表示数如图乙所示,电流表选用小量程,电流表的示数为0.18A. 由欧姆定律,第3次实验后,算出的电阻值是:,将3次测量的电阻作为测量结果,待测电阻值为:。(4)A组有两个电压表,两电阻串联,将变阻器的最大电阻为R连入电路中,如下左所示;将两电压表分别并联在变阻器和待测电阻的两端,记录两电压表的示数,根据分压原理求待测电阻;
B组有两个电流表,将电流表分别与两电阻串联,将变阻器的最大电阻为R连入电路中,记下电流表A1示数,如上右所示:根据欧姆定律可求电源电压,根据电流表A2示数,由欧姆定律求待测电阻。
六、计算题:本题共3小题,共20分.
31.小欢从淘宝上网购了一个降落伞玩具,他将重物挂在降落伞下并从高处释放,一段时间后降落伞自动打开,重物在离地9m高处开始匀速下落,速度为4m/s。若打开降落伞后,降落伞和重物受到的阻力f与速度v满足关系f=kv2中,k=3N•s2/m2.求:
(1)重物从开始匀速下落到落地所用的时间;
(2)降落伞和重物的总重。
【答案】(1)重物从开始匀速下落到落地所用的时间为2.25s;(2)降落伞和重物的总重为48N。
【解析】(1)根据可得,重物从开始匀速下落到落地所用的时间:;
(2)由题意得,匀速下落时有:f=kv2=3N•s2/m2×(4m/s)2=48N,
故降落伞和重物的总重:G=f=48N。
32.通过灯L与电阻R的电流随电压变化的关系图线如图所示。
(1)电阻R的阻值是多少?
(2)若灯L与电阻R串联接入电路,通过R的电流为0.1A,此时电路的总功率是多少?
【答案】(1)电阻R的阻值是10Ω;(2)电路的总功率是0.15W。
【解析】(1)由图象可知,当通过电阻R的电流I=0.3A时,U=3V,由可得:;
(2)由图象可知,灯L和R串联,通过的电流I′=0.1A时,UL′=0.5V,UR′=1V
P=U总I′=(UL′+UR′)•I′=(0.5V+1V)×0.1A=1.5V×0.1A=0.15W。
33.小东积极投入到“绿色环保、低碳出行”的新潮流中,他尽量减少驾驶机动车辆外出,坚持骑自行车上下班。小东和自行车的总质量是80kg。当小东以5m/s的速度在平直的公路上骑行时,自行车着地面积为0.01m2,所受阻力是其总重的0.02倍(g=10N/kg)。求:
(1)正常行驶的自行车对路面的压强;
(2)自行车行驶1000米动力所做的功;
(3)自行车行驶的功率。
【答案】(1)正常行驶的自行车对路面的压强为8×104Pa;(2)自行车行驶1000米动力所做的功为1.6×104J;(3)自行车行驶的功率为80W。
【解析】(1)自行车对水平路面的压力为:F压=G=mg=80kg×10N/kg=800N;
自行车对路面的压强为:;
(2)因为自行车匀速行驶,所以动力与阻力平衡,则F=f=0.02G=0.02×800N=16N;
自行车行驶1000m动力做的功为:W=Fs=16N×1000m=1.6×104J;
(3)由得,自行车行驶的功率为:P=Fv=16N×5m/s=80W。
