题型06 电学作图题

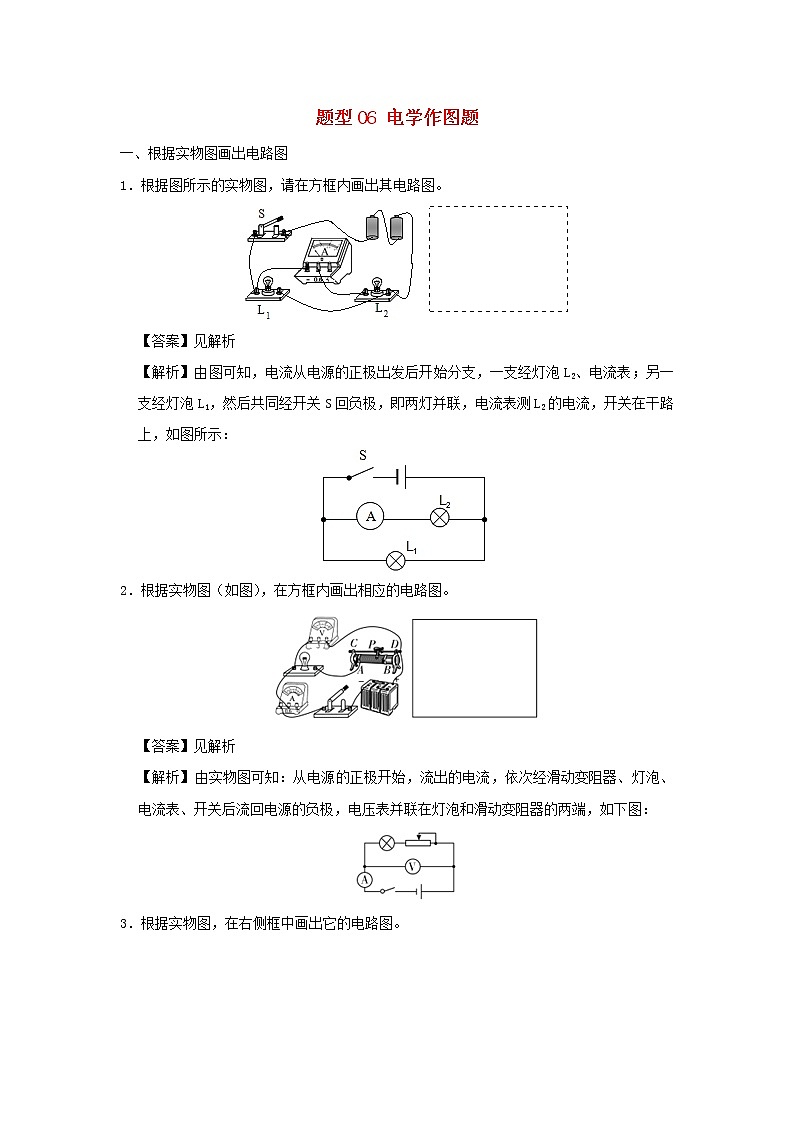

一、根据实物图画出电路图

1．根据图所示的实物图，请在方框内画出其电路图。

【答案】见解析

【解析】由图可知，电流从电源的正极出发后开始分支，一支经灯泡L2、电流表；另一支经灯泡L1，然后共同经开关S回负极，即两灯并联，电流表测L2的电流，开关在干路上，如图所示：

2．根据实物图（如图），在方框内画出相应的电路图。

【答案】见解析

【解析】由实物图可知：从电源的正极开始，流出的电流，依次经滑动变阻器、灯泡、电流表、开关后流回电源的负极，电压表并联在灯泡和滑动变阻器的两端，如下图：

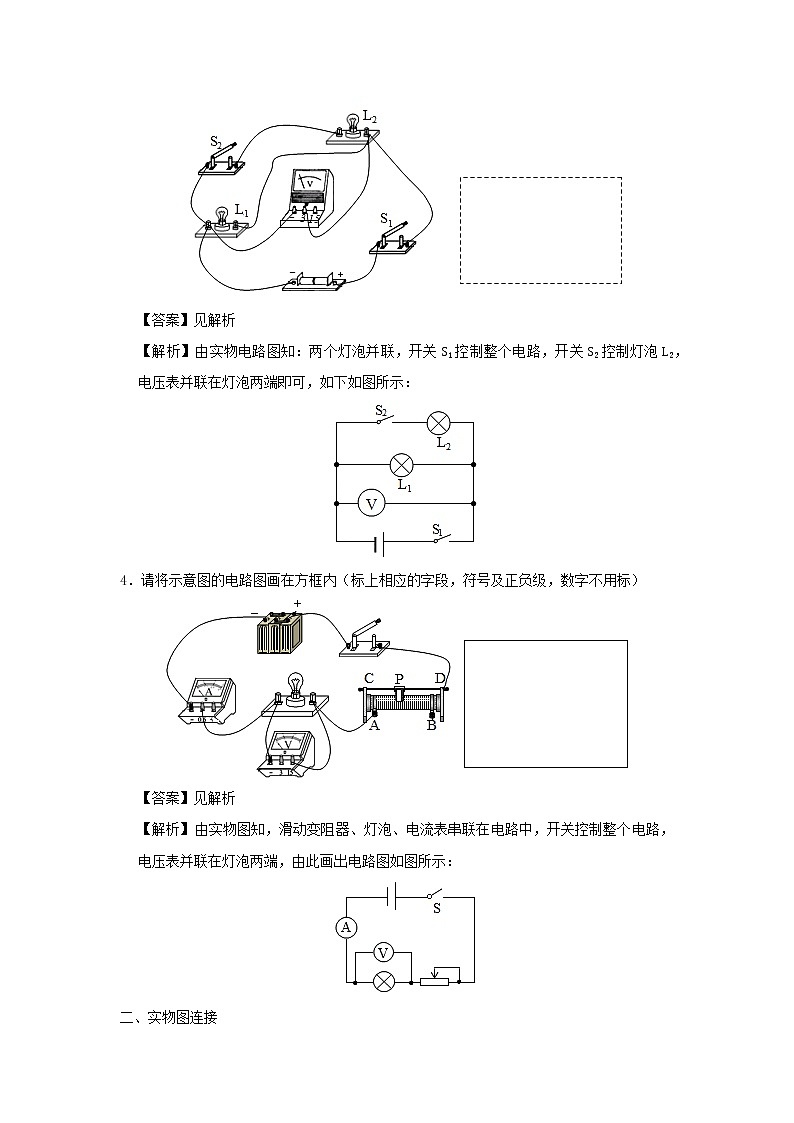

3．根据实物图，在右侧框中画出它的电路图。

【答案】见解析

【解析】由实物电路图知：两个灯泡并联，开关S1控制整个电路，开关S2控制灯泡L2，电压表并联在灯泡两端即可，如下如图所示：

4．请将示意图的电路图画在方框内（标上相应的字段，符号及正负级，数字不用标）

【答案】见解析

【解析】由实物图知，滑动变阻器、灯泡、电流表串联在电路中，开关控制整个电路，电压表并联在灯泡两端，由此画出电路图如图所示：

二、实物图连接

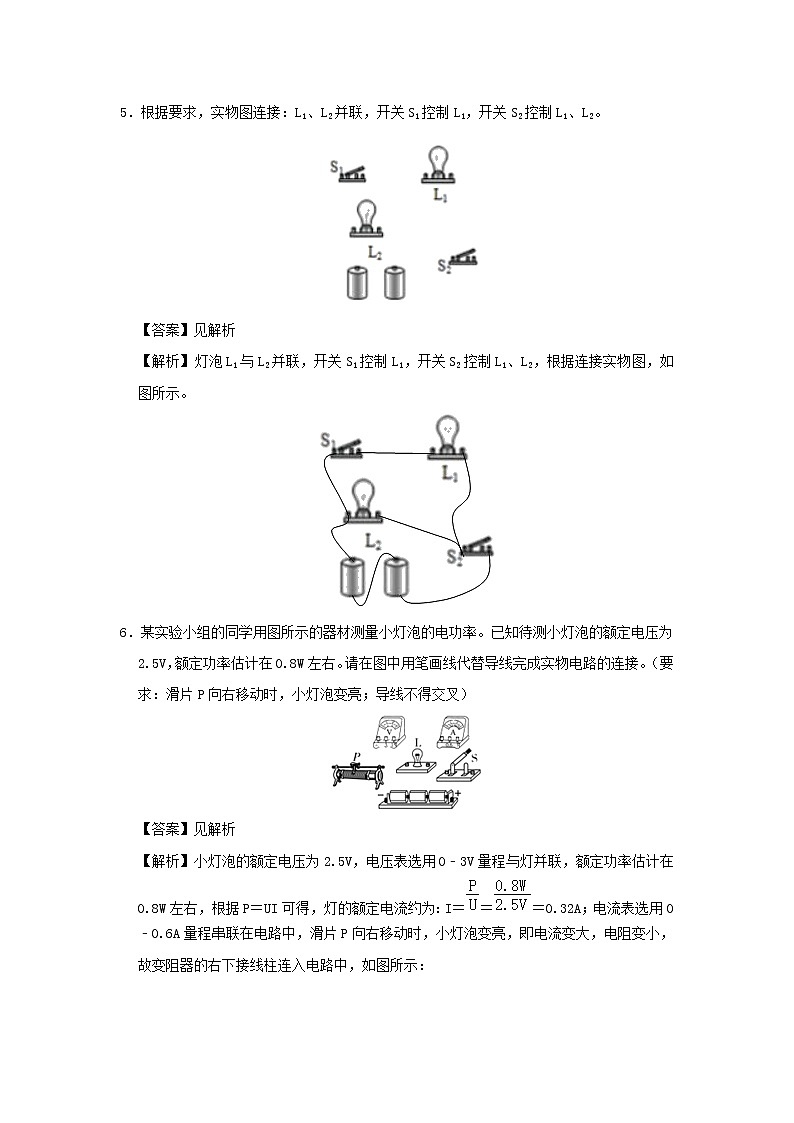

5．根据要求，实物图连接：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。

【答案】见解析

【解析】灯泡L1与L2并联，开关S1控制L1，开关S2控制L1、L2，根据连接实物图，如图所示。

6．某实验小组的同学用图所示的器材测量小灯泡的电功率。已知待测小灯泡的额定电压为2.5V，额定功率估计在0.8W左右。请在图中用笔画线代替导线完成实物电路的连接。（要求：滑片P向右移动时，小灯泡变亮；导线不得交叉）

【答案】见解析

【解析】小灯泡的额定电压为2.5V，电压表选用0﹣3V量程与灯并联，额定功率估计在0.8W左右，根据P＝UI可得，灯的额定电流约为：I＝＝＝0.32A；电流表选用0﹣0.6A量程串联在电路中，滑片P向右移动时，小灯泡变亮，即电流变大，电阻变小，故变阻器的右下接线柱连入电路中，如图所示：

7．在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。要求：闭合开关S，向左端移动滑动变阻器的滑片P，电流表示数变小，小灯泡亮度不变。

【答案】见解析

【解析】向左端移动滑片时，小灯泡亮度不变，因并联电路中各支路独立工作、互不影响，所以灯泡与滑动变阻器应并联；图中电流表已经接入电路，且有两根导线尚未连接，则电流表应位于干路；向左端移动变阻器的滑片P，电流表示数变小，即干路电流变小，由并联电路的电流特点可知，通过变阻器的电流变小，说明变阻器接入电路的阻值变大，所以变阻器下方的右接线柱必须接入电路中，如下图所示：

三．电路设计

8．小雨的房间里，总开关S闭合后，电源指示灯亮；若将单刀双掷开关S1拨到a，房间里有两盏灯组成的吊灯亮，且通过开关S2可以使其中一盏有两个不同的亮度；将S1拨到b处，吊灯熄灭，床头灯亮，并且亮度可调。现在给你一个电源、一个定值电阻、一个单刀双掷开关、两个开关、4个灯泡、一个滑动变阻器和若干导线，请你在方框中设计电路。

【答案】见解析

【解析】由题意可知，开关S位于干路，总开关S闭合后，电源指示灯亮，则指示灯并联在电路两电源两端；通过开关S2可以使其中一盏有两个不同的亮度，可知两个吊灯应并联a触点，定值电阻与可改变亮度的吊灯串联，S2与可改变亮度的灯并联（通过S2的断开、闭合改变可调吊灯的电压，从而改变可调吊灯的亮度），然后再与a触点相连；因床头灯亮度可调，变阻器与床头灯串联与触点b相连，如下所示；

9．电冰箱已成为千家万户必备的电器。星期天早晨，小红到冰箱里拿牛奶喝，走近冰箱就隐隐听到压缩机“嗡嗡”工作的声音；打开冰箱门，里面的照明灯就亮了，拿出牛奶后关上门里面的灯就熄灭了，但还可以听到压缩机工作的声音。已知压缩机受一个温控开关控制。请你根据以上描述，在图方框内部画出电冰箱的主要电路元件构成的电路图。

【答案】见解析

【解析】经分析可知，压缩机和照明灯并联，且各有一个开关控制，如下图所示：

10．小明同学在实验时想设计这样一个电路：一个开关控制两盏灯，且其中一盏灯坏了，另一盏灯不受影响，请你在下面方框中帮小明设计一个符合要求的电路图。

【答案】见解析

【解析】经分析可知，两灯泡互不影响即为并联，控制两灯泡的开关位于干路，电路图如下图所示：

11．某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制。请在图中按要求正确完成电路连接。

【答案】见解析

【解析】由题意知，在白天且有人时电动扶梯才能启动，说明两个开关串联后共同控制电动机，根据安全用电的原则，开关应接在火线上；所以，从火线开始，用导线将两个开关S1、S2串联，再连接电动扶梯的电动机，最后回到零线，如下图所示：

12．近几年我县对部分老旧小区进行改造，在某小区改造过程中需要重新设计居民楼楼道公共区域照明线路，要求楼道公共区域灯光在光线较暗并且有声音时自动打开。请利用所学的知识结合提供的实验器材，设计并画出符合要求的电路图。器材：电源、声控开关S1（根据声音情况自动打开闭合，有声音闭合，无声音断开）、光控开关S2（根据光照情况自动打开闭合，光线亮则断开，光照差则闭合）、灯泡、导线若干。

【答案】见解析

【解析】根据题意可知：晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联。电路连接如下：

。

13．小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，请你根据小明的设计意图，用笔画线代替导线完成电路连接。

【答案】见解析

【解析】由题意可知，只有当“声控”开关和“光控”开关都闭合了时灯才能亮，所以灯泡与两个开关串联，由安全用电原则可知，火线要先过开关，再接入灯泡，灯泡的螺旋套接在零线上，电路如下所示：

14．某公司的自动扶梯只需在白天且有人时才开启，其他时间都停止运行，为此，电梯电路中设计有红外线自动开关S1（现场有人时S1闭合，现场无人时S1断开）和可见光自动开关S2（白天S2闭合，夜间S2断开），另外，为了在出现紧急情况时能及时切断电源，使扶梯停止运行，在扶梯的两端还加装了两个应急常闭开关S3、S4请利用笔画线将图3中的元件连接成满足上述要求的电路。

【答案】见解析

【解析】根据题意经分析可知，红外线自动开关S1、可见光自动开关S2、两个应急常闭开关S3、S4应串联共同控制电动机，同时开关应控制火线（即开关接在火线上），零线直接与电动机相连，如下图所示：

四、补充电路

15．如图所示，在“〇”处画上电流表或电压表的符号，L1与L2能够发光。

【答案】见解析

【解析】由图可知，a、b都与灯泡并联的，则ab是电压表；c与灯泡串联，则c一定是电流表，可见两灯串联连接；如图所示：

16．在图甲中“〇”处接入电流表或电压表，使L1与L2串联。

【答案】见解析

【解析】由图可知，最上边的“〇”处跟灯泡L1并联，所以应为电压表；下边的“〇”处串联在电路中，所以应为电流表，此时使L1与L2串联，如下图：

。

17．在如图中的〇里填上适当的电表符号，使之成为正确的电路图。

【答案】见解析

【解析】电流表与被测电路串联，电压表与被测电路并联；由图可知，最上面的〇与灯泡并联，为电压表；中间的〇与灯泡串联，为电流表；最下面的〇串联在电路中，为电流表，如图所示：

。

18．小华设计了一个可以多次测量未知电阻的电路，请在虚线框内补上电压表和定值电阻R0（阻值已知）两元件的符号，使电路完整，实验操作方便。

【答案】见解析

【解析】根据上面的分析，左下边为R0，右上面为电压表，如下所示：

（1）如连接电路图，断开S，将变阻器的滑片移动到最右端，

（2）闭合S和S1，移动P位置不变，记下电压表示数，控制P的位置不变，再断开S1，闭合S2；（3）移动变阻器的P到合适位置，重复（2）（3）；（4）根据各电阻的电压不变，故可得出定值电阻的电压，由欧姆定律可求出电路中的电流，由欧姆定律求出待测电阻大小；根据3次实验取平均值作为测量结果。

六、磁现象作图

19．地球本身相当于一个巨大的条形磁体，它周围存在着地磁场。请你在图中代表地磁场的条形磁体上标出它的N极，并画出地磁场的磁感线（至少画出五条）。

【答案】见解析

【解析】地球本身是一个天然的巨大磁体，相当于一个条形磁体，地磁北极（N极）在地理南极附近，地磁南极（S极）在地理北极附近，磁感线从磁体的N极出来，回到磁体的S极，如下图所示：

。

20．在图中标出磁体和小磁针的磁极。

【答案】见解析

【解析】在磁体外部，磁感线是从磁体的N极出来，回到S极；则结合图中的磁感线方向可知，条形磁体的上端为N极，下端为S极；由磁极间的相互作用规律可知，小磁针的上端为S极，其下端为N极，如图所示：

。

21．如图所示，在两个磁极附近的小磁针处于静止状态，请在图中标出磁体的极性，并画出磁感线的方向。

【答案】见解析

【解析】由图可知，小磁针N极指左，而小磁针N极指向的方向为该点磁感线的方向，故该点磁感线向左，即上下磁铁的磁极都是N极；如图所示：

22．根据图中两个磁极间的磁感线的方向，标出两个磁极的极性。

【答案】见解析

【解析】由于在磁体外部的磁感线是从N极出发回到S极，图中的磁感线都是磁极出发，则左边磁体的右端应为N极，右边磁体的左端也为N极。如图所示：

23．如图，画出条形磁体N极发出的一条磁感线及其方向、标出小磁针的S极。

【答案】见解析

【解析】在磁体的周围，磁感线从磁体的N极流出回到S极；小磁针静止时，与磁铁S极靠近的一定是异名磁极，由此可知，小磁针的左端为N极、右端为S极，如图所示：

七、通电螺线管、电磁铁作图

24．在图（a）、（b）中分别标出通电螺线管的N极和S极。

【答案】见解析

【解析】（a）图中电流从螺线管的左端流入、右端流出，根据螺线管的线圈绕向，再利用安培定则可确定通电螺线管的右端为N极、左端为S极；（b）图中电源右侧为正极，左侧为负极，电流从螺线管的右端流入、左端流出，根据螺线管的线圈绕向，再利用安培定则可确定通电螺线管的左端为N极、右端为S极。如图所示：

25．根据图中小磁针的指向，标出通电螺线管中的电流方向。

【答案】见解析

【解析】由图知，小磁针左侧为S极，右侧为N极，根据磁极间的相互作用规律，可知通电螺线管右端为N极，左端为S极；根据安培定则可知，电流从螺线管的左端流入，右端流出，则电源的左端为正极，右端为负极，如图所示：

26．根据图甲中小磁针的指向标出电源的“+”“﹣”极；请在图乙中完成合理的电路连接。（要求导线不交叉）

【答案】见解析

【解析】（1）小磁针静止时S极靠近螺线管，根据异名磁极相互吸引可知，螺线管右侧为N极，则用右手握住螺线管，大拇指向右，四指环绕方向为电流方向，则电流由左侧流入，即电源的左侧为正极；如图所示：

（2）根据磁螺线管的绕线，结合安培定则判断出右边螺线管的电流是从d端流入、c端流出；左边螺线管的电流从a端流入、b端流出；左、右螺线管采取串联连接，如图所示：
