人教版 (2019)必修 第一册1 重力与弹力精品练习

这是一份人教版 (2019)必修 第一册1 重力与弹力精品练习，共9页。试卷主要包含了力的定义，力的三要素，力的示意图和力的图示等内容，欢迎下载使用。

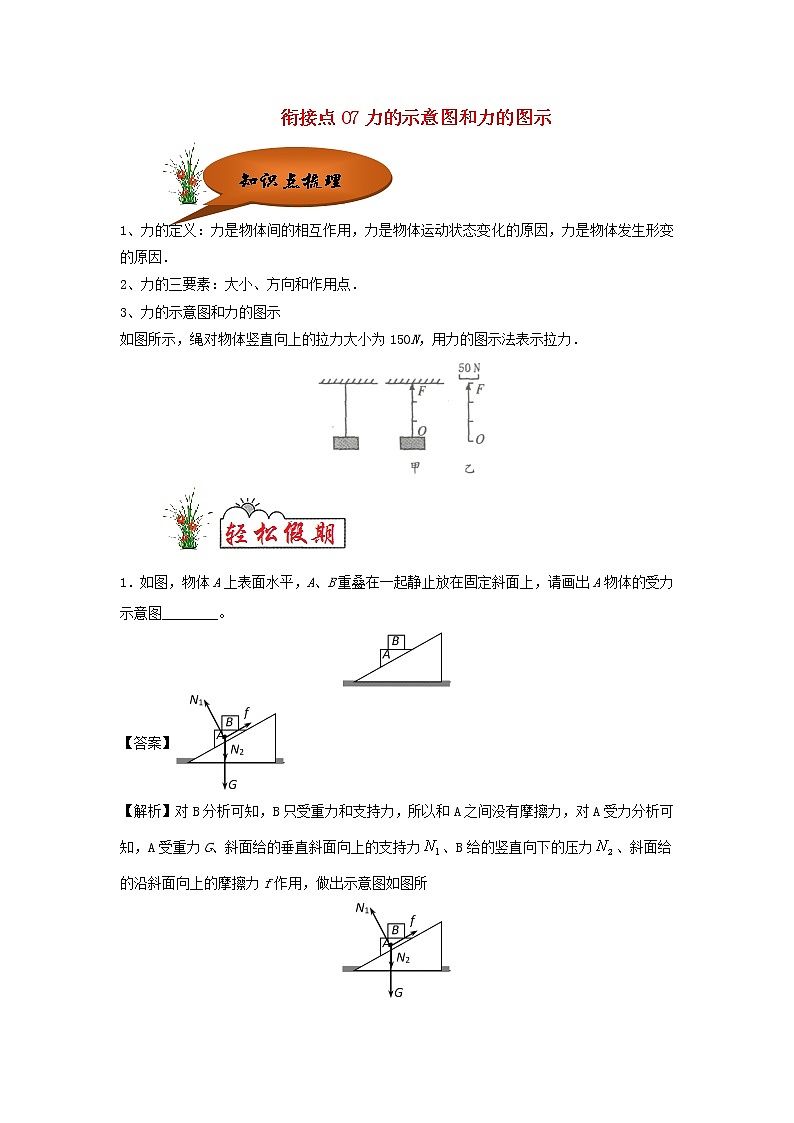

知识点梳理








1、力的定义：力是物体间的相互作用，力是物体运动状态变化的原因，力是物体发生形变的原因．


2、力的三要素：大小、方向和作用点．


3、力的示意图和力的图示


如图所示，绳对物体竖直向上的拉力大小为150N，用力的图示法表示拉力．








1．如图，物体A上表面水平，A、B重叠在一起静止放在固定斜面上，请画出A物体的受力示意图________。





【答案】


【解析】对B分析可知，B只受重力和支持力，所以和A之间没有摩擦力，对A受力分析可知，A受重力G、斜面给的垂直斜面向上的支持力、B给的竖直向下的压力、斜面给的沿斜面向上的摩擦力f作用，做出示意图如图所

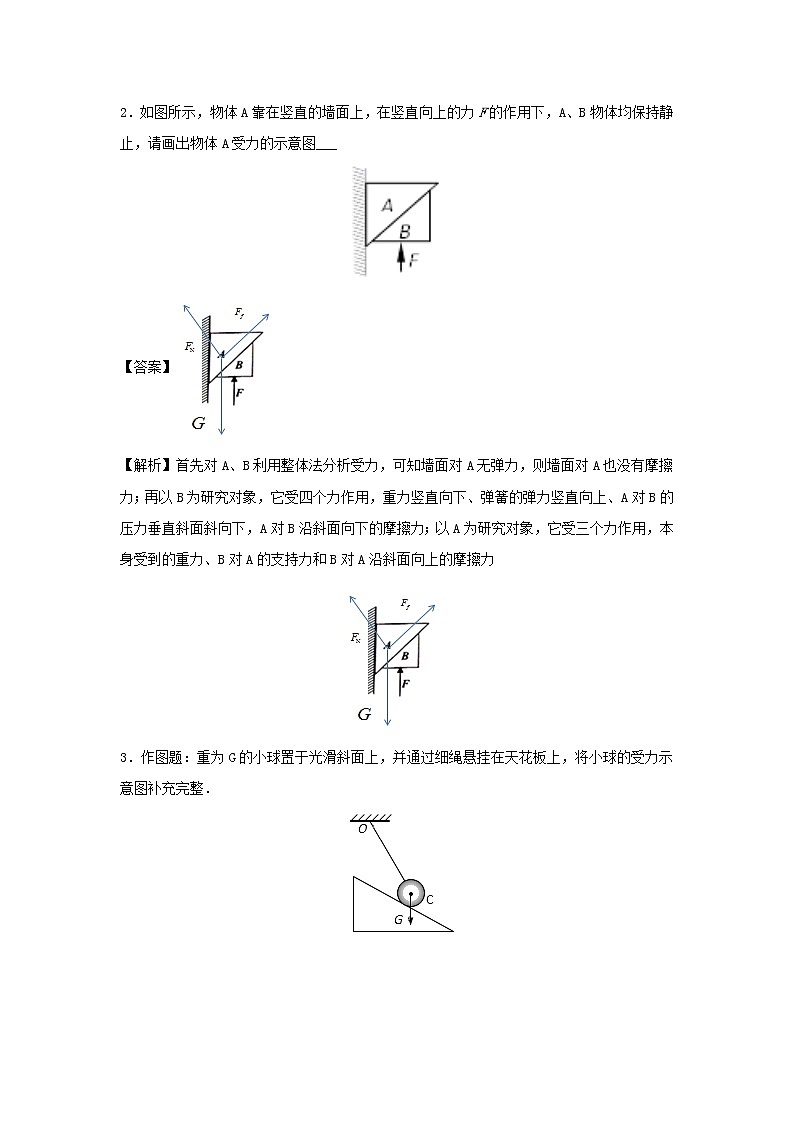

2．如图所示，物体A靠在竖直的墙面上，在竖直向上的力F的作用下，A、B物体均保持静止，请画出物体A受力的示意图___





【答案】


【解析】首先对A、B利用整体法分析受力，可知墙面对A无弹力，则墙面对A也没有摩擦力；再以B为研究对象，它受四个力作用，重力竖直向下、弹簧的弹力竖直向上、A对B的压力垂直斜面斜向下，A对B沿斜面向下的摩擦力；以A为研究对象，它受三个力作用，本身受到的重力、B对A的支持力和B对A沿斜面向上的摩擦力

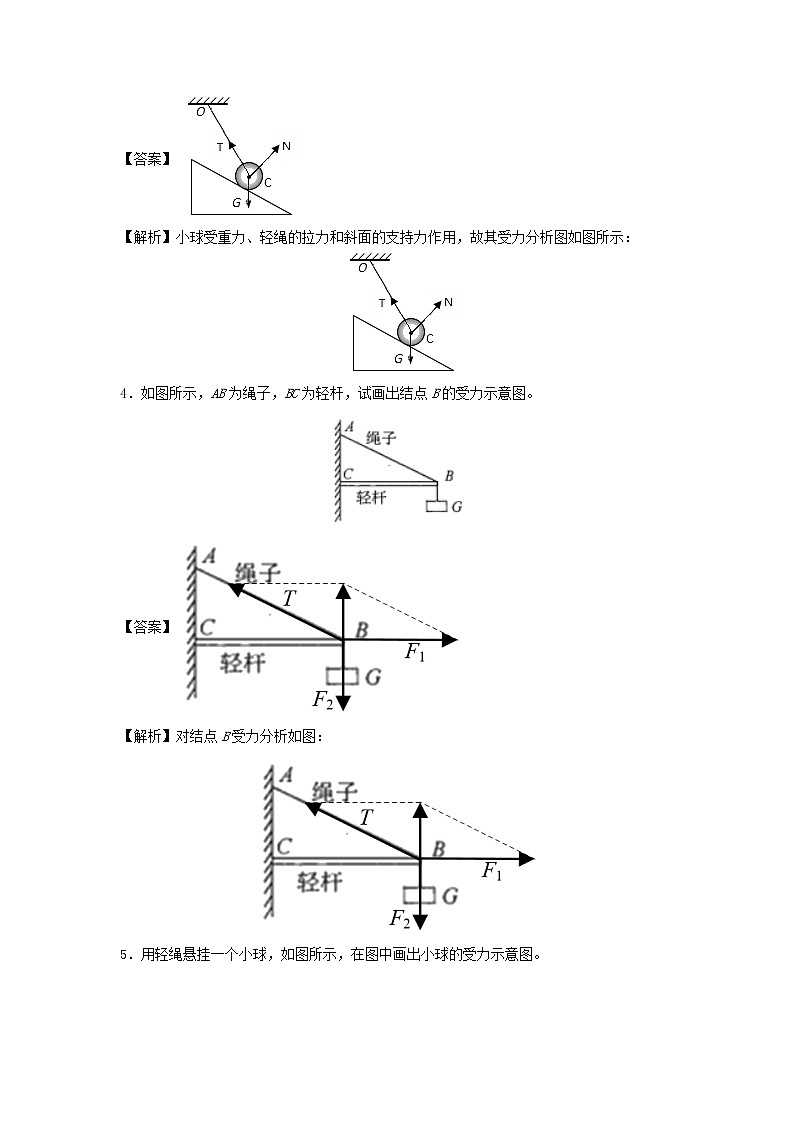

3．作图题：重为G的小球置于光滑斜面上，并通过细绳悬挂在天花板上，将小球的受力示意图补充完整．





【答案】


【解析】小球受重力、轻绳的拉力和斜面的支持力作用，故其受力分析图如图所示：





4．如图所示，AB为绳子，BC为轻杆，试画出结点B的受力示意图。





【答案】


【解析】对结点B受力分析如图：





5．用轻绳悬挂一个小球，如图所示，在图中画出小球的受力示意图。





【答案】


【解析】小球受到两个力作用：重力和绳的拉力，重力方向竖直向下，拉力方向竖直向上，示意图如图所示：





6．两个共点力，的方向如图虚线所示，画出两个力的图示，并用平行四边形定则作图求出合力的大小和方向．





【答案】


【解析】如图；





由图可知，合力大小约为87N.


7．作出图中光滑小球A所受弹力的示意图。





【答案】


【解析】由受力平衡可知，A物体的三个接触面均受到弹力的作用，如下图所示：





8．作出图中光滑小球A所受弹力的示意图。





【答案】


【解析】小球A受到重力和竖直方向的弹力平衡，不受倾斜的墙面施加的弹力，如下图所示：





9．下图中，A、B 等物体都静止，试画出A、B 两物体所受力的示意图．





【答案】；


【解析】A、B 两物体所受力的示意图如图；








10．如图甲所示，物体A放在水平面上，物体A所受的重力为10 N，设物体A与水平面间的最大静摩擦力为2.5 N，动摩擦因数为0.2，若对物体A施加一个由零均匀增大到6 N的水平推力F，请在图乙中画出物体A所受的摩擦力fA随水平推力F变化的图线.





【答案】


【解析】当水平推力F小于A与水平面间的最大静摩擦力2.5N时，A受到水平面静摩擦力作用，随水平推力的增大而增大，且与水平推力等值；


当推力大于2.5N时，物体对地滑动，此时摩擦力为滑动摩擦力，大小为：


fA=μmg=0.2×10=2N；


故摩擦力随水平推力的变化图象如图所示：





11．跨过光滑定滑轮的轻绳，两端各拴一个物体，如图所示，若物体A和B均处于静止状态．试分析物体A和B的受力情况，画出受力的示意图．





【答案】


【解析】A、B受力如图；





对B：受向上的拉力T和重力GB；


对A：受到一个方向水平向右的摩擦力f，绳的拉力T，重力GA以及地面的支持力N.


12．如图所示，小球悬浮在水中，请在图中画出小球所受浮力和重力的示意图．





【答案】


【解析】以小球为对象，小球受到竖直向下的重力，和水对它向上的浮力，并处于平衡状态，受力图如下图所示：





13．在《互成角度的两个共点力的合成》的实验中，两个弹簧秤的拉力F1和F2已于图中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1 N．





（1）用作图法作出合力F的图示；


（2）合力F的大小是_______N．


【答案】5


【解析】（1）根据平行四边形画出合力如图：





（2）由图看以数出合力的长度是5个小格，所以合力大小为：


14．在一段平直的河面上，一条船受到两边岸上大小相等的纤夫的拉力前行，每个拉力都是2000N，夹角是60°，如图所示，试画出力的合成图并求这两个拉力的合力．





【答案】


【解析】作出力的合成图示如图：





根据力的平行四边形定则可知，运用菱形的对角线相互垂直，


则有。
