　　常用的小灯泡标着额定电压（如 2.5 V、3.8 V），而未标明额定功率。例如一盏小灯泡额定电压为 2.5 V，如何测出它的额定电功率?

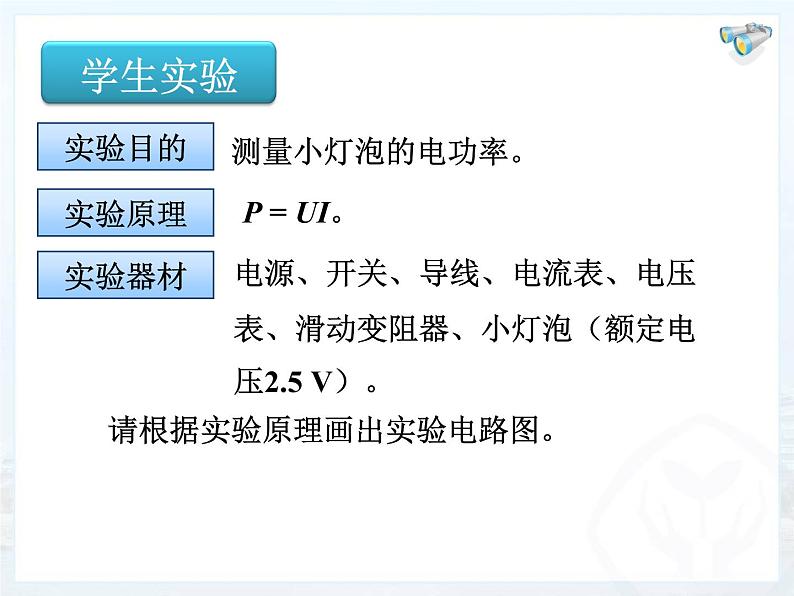

　　　　　　测量小灯泡的电功率。
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）。

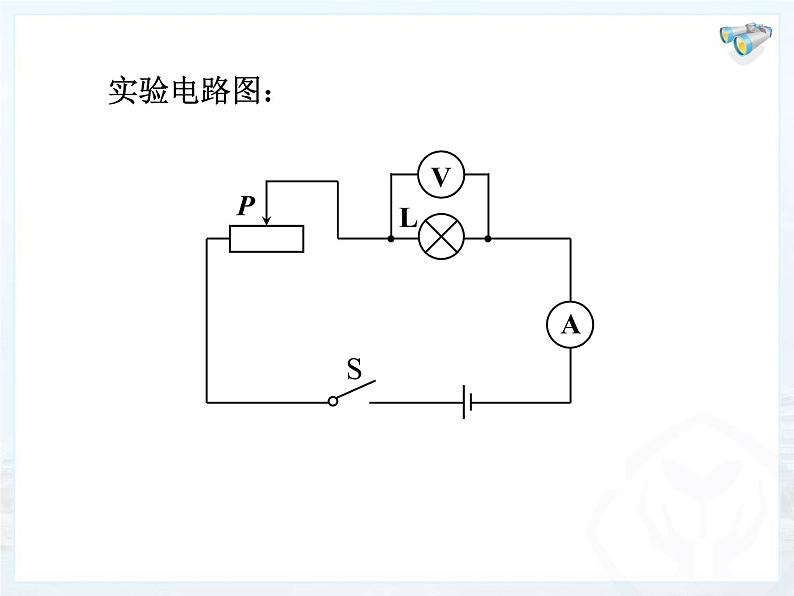

　　请根据实验原理画出实验电路图。
1.连接电路时开关 ，电流表 联，量程选 电压表 联，量程选 。 2.滑动变阻器要 连接，并置于阻值 处。3.电压表的示数不要超过额定电压太多。4.实验过程中手移滑片，眼睛紧盯电压表。
　　提示：注意电流表与电压表的量程、滑动变阻器的使用方法。

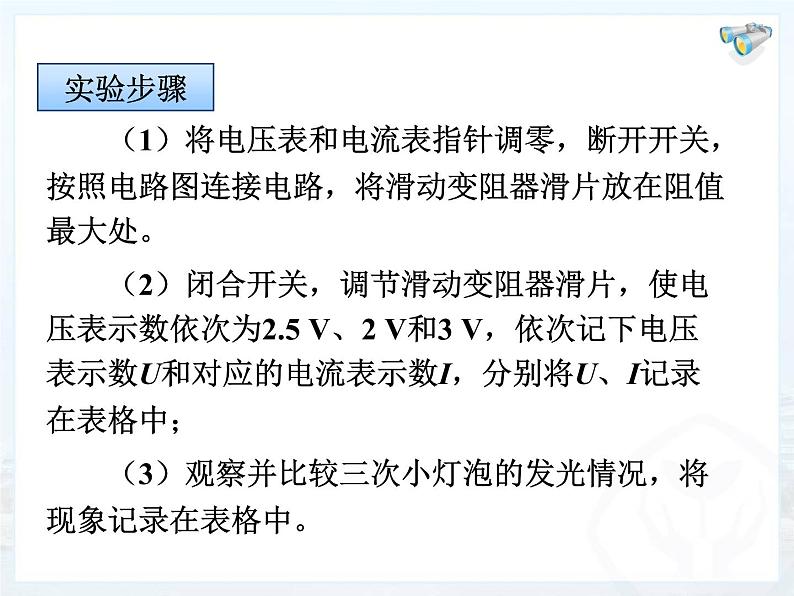

　　（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。　　（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5 V、2 V和3 V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中；　　（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。

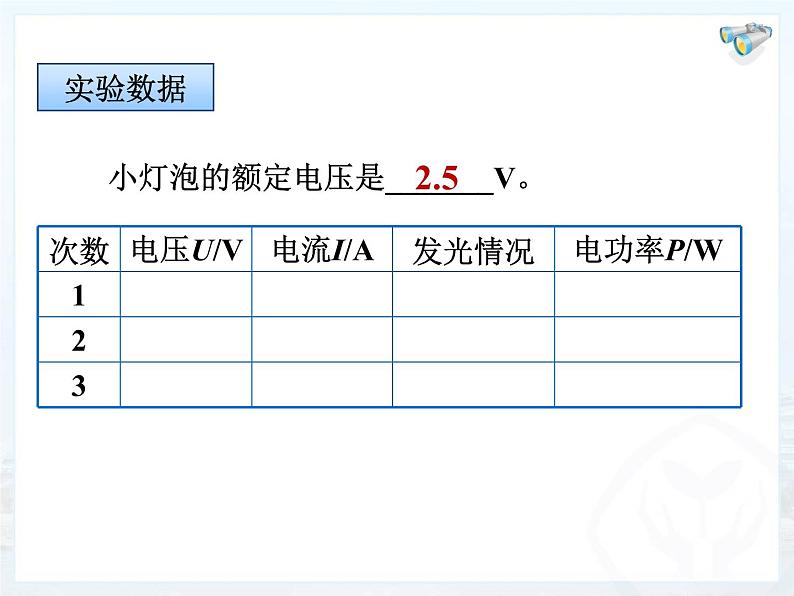

　　小灯泡的额定电压是_______V。
　　根据实验结果回答问题：
　　甲灯标有“PZ220V 40 W”，乙灯标有“PZ 220 V 100 W”，将两盏灯并联接在220 V 电路中，比较两灯的亮度。
　　结论：U实 = U额 时，P额 大的灯泡亮。
　　将上述两灯串联接在 220 V电路中，比较两灯的亮度。
　　比较两盏灯的亮度，应比较它们的实际功率，实际功率大的灯泡亮。
　　结论：U实 ≠ U额 时，P额 小的灯泡亮。
　　1．利用如图所示的器材，测量小灯泡的电功率。　　（1） 在闭合开关前，滑动变阻器连入电路的电阻阻值应最___，即滑片应位于____端（填“左或右”）。
　　（2） 闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是_________。
　　（3）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2 V 时，电流表的示数如图所示，此时电流为____A，小灯泡的功率为___W。
　　2．小灯泡上标有“6 V 3 W”字样，将这盏灯接到3 V电压下，它比正常发光时___（选填“亮”或“暗”），这时它的实际功率为_____W。
