常见凸透镜：放大镜、远视镜、老花镜

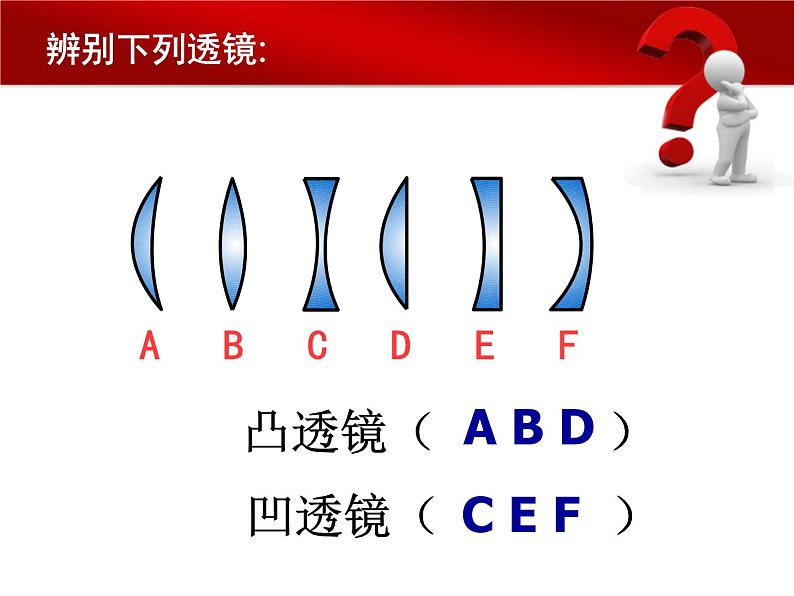

凸透镜（ ）
凹透镜（ ）

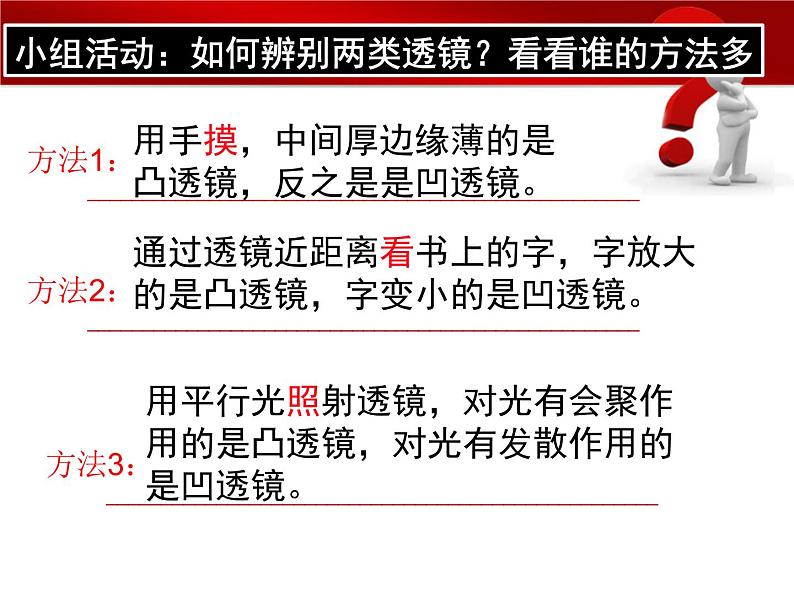

方法1： __________________________________________________
方法2： __________________________________________________
方法3： __________________________________________________
用手摸，中间厚边缘薄的是凸透镜，反之是是凹透镜。
通过透镜近距离看书上的字，字放大的是凸透镜，字变小的是凹透镜。
用平行光照射透镜，对光有会聚作用的是凸透镜，对光有发散作用的是凹透镜。
小组活动：如何辨别两类透镜？看看谁的方法多

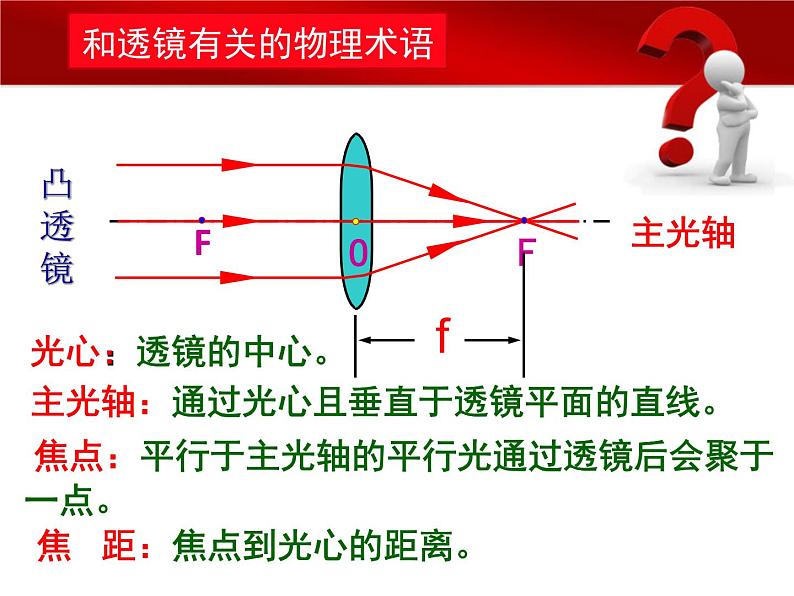

主光轴：通过光心且垂直于透镜平面的直线。
焦点：平行于主光轴的平行光通过透镜后会聚于一点。
焦 距：焦点到光心的距离。
平行光经过凹透镜后变成发散光线，将这些光线反向延长也会相交于一点，这个点不是光线实际会聚的点，因此点F叫做凹透镜的虚焦点
通过光心的光线方向不变。
平行于主光轴的光线折射后通过焦点。
通过焦点的光线折射后平行于主光轴。
平行于主光轴的入射光线，折射光线的反向延长线通过虚焦点。
通过虚焦点的入射光线，折射后平行于主光轴。
注意：光透过凸透镜一定会变得会聚一些，但不一定变成会聚光束
如图所示，一束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该透镜起到 （会聚/发散）作用，是 透镜，由此说明，能把光线相交于一点的透镜 （一定/不一定/一定不）是凸透镜．
注意：光透过凹透镜一定变得 发散一些，但不一定变成发散光束。
光斜射入三棱镜时，由于折射，出射光向底面偏折
典型示例 例1
