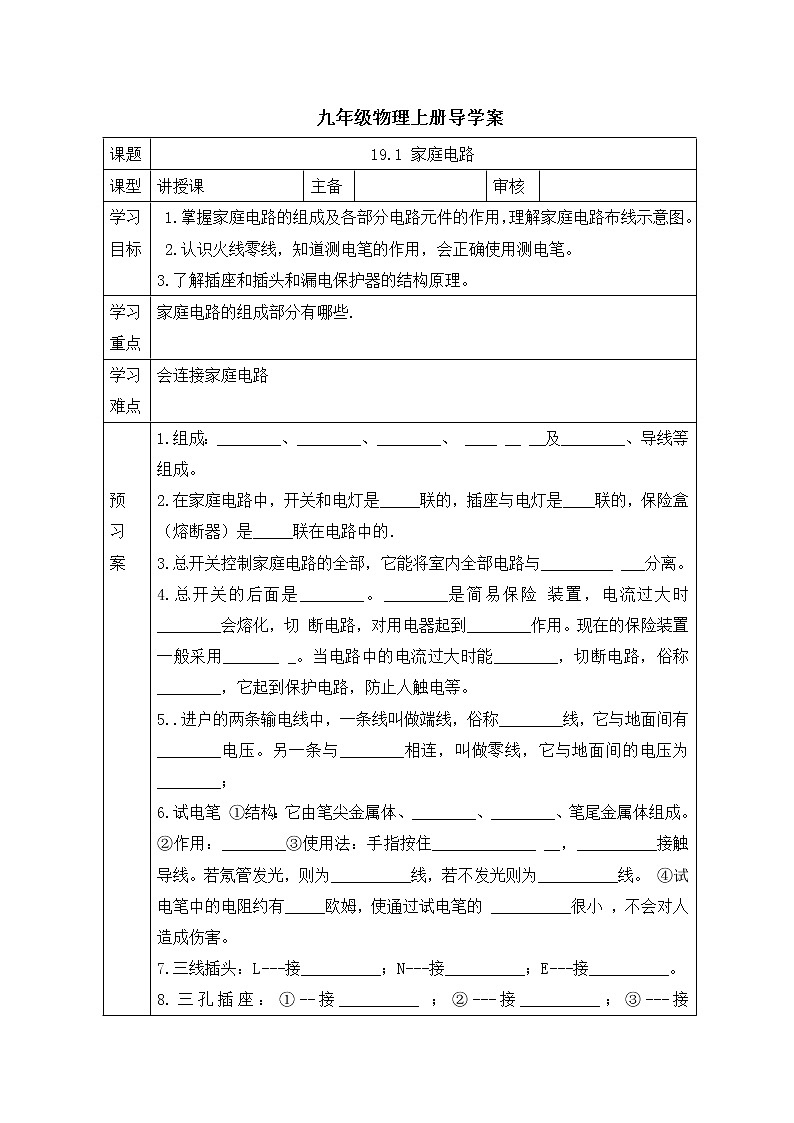

初中物理人教版九年级全册第十九章 生活用电第1节 家庭电路导学案及答案

这是一份初中物理人教版九年级全册第十九章 生活用电第1节 家庭电路导学案及答案，共4页。




课题
19.1 家庭电路
课型
讲授课
主备

审核

学习


目标
1.掌握家庭电路的组成及各部分电路元件的作用，理解家庭电路布线示意图。


2.认识火线零线，知道测电笔的作用，会正确使用测电笔。


3.了解插座和插头和漏电保护器的结构原理。
学习


重点
家庭电路的组成部分有哪些.



学习


难点
会连接家庭电路






预


习


案
1.组成：________、________、________、 ____ __ __及________、导线等组成。


2.在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒（熔断器）是_____联在电路中的．


3.总开关控制家庭电路的全部，它能将室内全部电路与_________ ___分离。


4.总开关的后面是________。________是简易保险 装置，电流过大时________会熔化，切 断电路，对用电器起到________作用。现在的保险装置一般采用_______ _。当电路中的电流过大时能________，切断电路，俗称________，它起到保护电路，防止人触电等。


5..进户的两条输电线中，一条线叫做端线，俗称________线，它与地面间有________电压。另一条与________相连，叫做零线，它与地面间的电压为________；


6.试电笔 ①结构：它由笔尖金属体、________、________、笔尾金属体组成。 ②作用：________③使用法：手指按住_____________ __，__________接触导线。若氖管发光，则为__________线，若不发光则为__________线。 ④试电笔中的电阻约有_____欧姆，使通过试电笔的 __________很小 ，不会对人造成伤害。


7.三线插头：L---接__________；N---接__________；E---接__________。

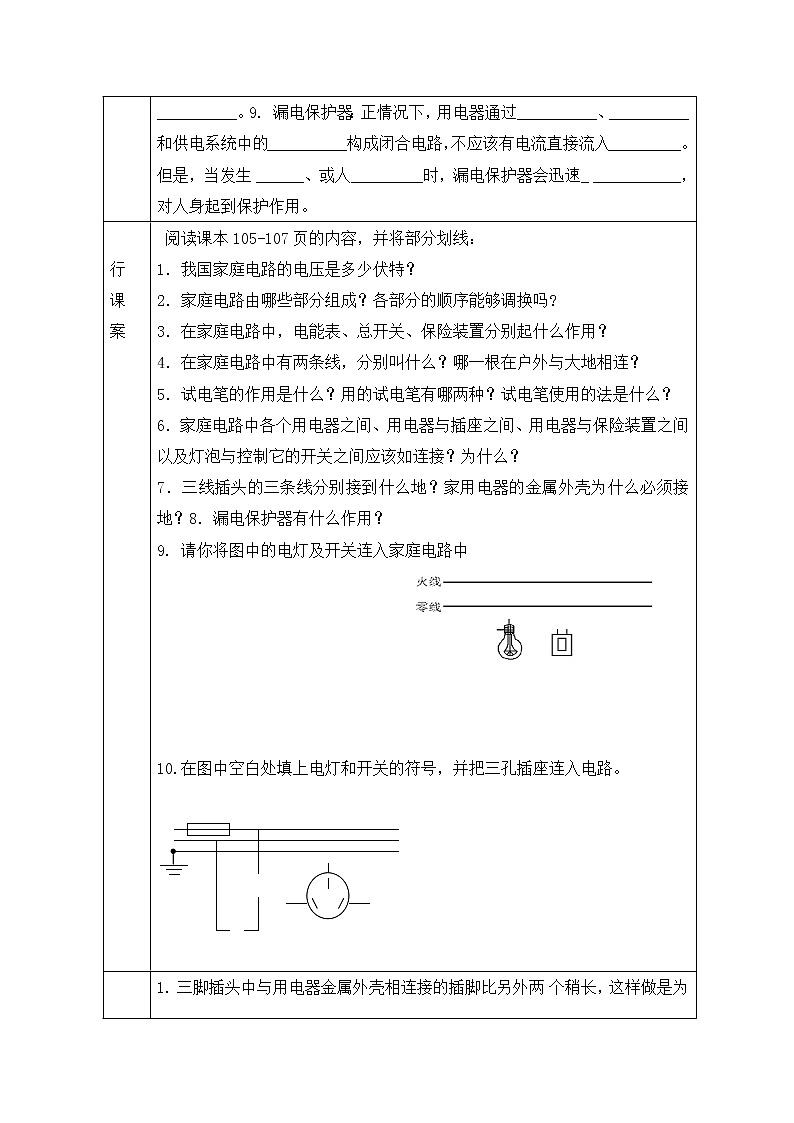

8.三孔插座：①--接__________ ；②---接__________；③---接__________。9. 漏电保护器：正情况下，用电器通过__________、__________和供电系统中的__________构成闭合电路，不应该有电流直接流入_________。但是，当发生 ______、或人_________时，漏电保护器会迅速_ ___________，对人身起到保护作用。



行


课


案









阅读课本105-107页的内容，并将部分划线：


1．我国家庭电路的电压是多少伏特？


2．家庭电路由哪些部分组成？各部分的顺序能够调换吗?


3．在家庭电路中，电能表、总开关、保险装置分别起什么作用？


4．在家庭电路中有两条线，分别叫什么？哪一根在户外与大地相连？


5．试电笔的作用是什么？用的试电笔有哪两种？试电笔使用的法是什么？


6．家庭电路中各个用电器之间、用电器与插座之间、用电器与保险装置之间以及灯泡与控制它的开关之间应该如连接？为什么？


7．三线插头的三条线分别接到什么地？家用电器的金属外壳为什么必须接地？8．漏电保护器有什么作用？


9. 请你将图中的电灯及开关连入家庭电路中




















10.在图中空白处填上电灯和开关的符号，并把三孔插座连入电路。


















检


测


案
1. 三脚插头中与用电器金属外壳相连接的插脚比另外两 个稍长，这样做是为了（ ）


A．使插头的造型更美观 B．有利区分火线与零线插脚


C．插入插座更稳固 D．插入插座时，确保用电器外壳先接地


2.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（ ）


A.进户线火线上的熔丝烧断B.进户线零线断了


C.书桌边的插座与零线断开D.书桌边的插座与火线断开


3.物理学是一门实验性很强的基础科学，培养学生正确使用仪器的技能是做好物理实验的基础．下列操作正确的是（ ）


A.用温度计测量液体温度，应先将温度计从液体中取出再读数


B.用刻度尺测量长度，可以不让零刻度线对准被测物体的一端


C.用托盘天平测量物体质量过程中，发现横梁不平衡时可调节平衡螺母


D.用试电笔辨别火线时，不用指尖抵住试电笔上端的金属帽


4.在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了,导致保险丝烧断的原回可能是:（ ）


A.电路中用电器的总功率过大；B.第二个电烤炉的电阻丝烧断了；


C.灯泡的灯丝烧断了； D.开关接触不良


5.关于家庭电路和安全用电，下列说法正确的是（ ）


A.我国家庭电路电压是36VB.电冰箱在工作时金属外壳应与大地连接


C.在未断开电源开关的情况下更换灯泡


D.使用测电笔时，手必须接触笔尖金属体


6.以下关于物理知识的几个选项中，正确的是（ ）


A.电视机的后盖有很多孔是为了防止电流的热效应带来的危害


B.将控制电灯的开关安装在零线与灯之间


C.用水做汽车发动机的冷却液是利用水蒸发吸热


D.冬天手冷向手“哈气”是用做功的方法改变物体的内能


7.关于安全用电，下列说法正确的是（ ）


A.尽可能使用一个插座让多个大功率用电器同时工作


B.使用试电笔时，手不要接触笔尾的金属体


C.发现有人触电，应该迅速用手将他拉开


D.保险装置、插座、导线、家用电器等达到使用寿命应及时更换


8.在检查电灯不亮的原因时，将灯头盖打开，用测电笔分别接触灯头的两接线柱，氖管都亮，可能的故障原因是（ ）


A.灯丝断了B.零线断了C.火线断了D.火线和零线直接接通了
