初中物理人教版九年级全册第十九章 生活用电第1节 家庭电路教案

这是一份初中物理人教版九年级全册第十九章 生活用电第1节 家庭电路教案，共6页。教案主要包含了教学目标，教学重难点，教学过程等内容，欢迎下载使用。

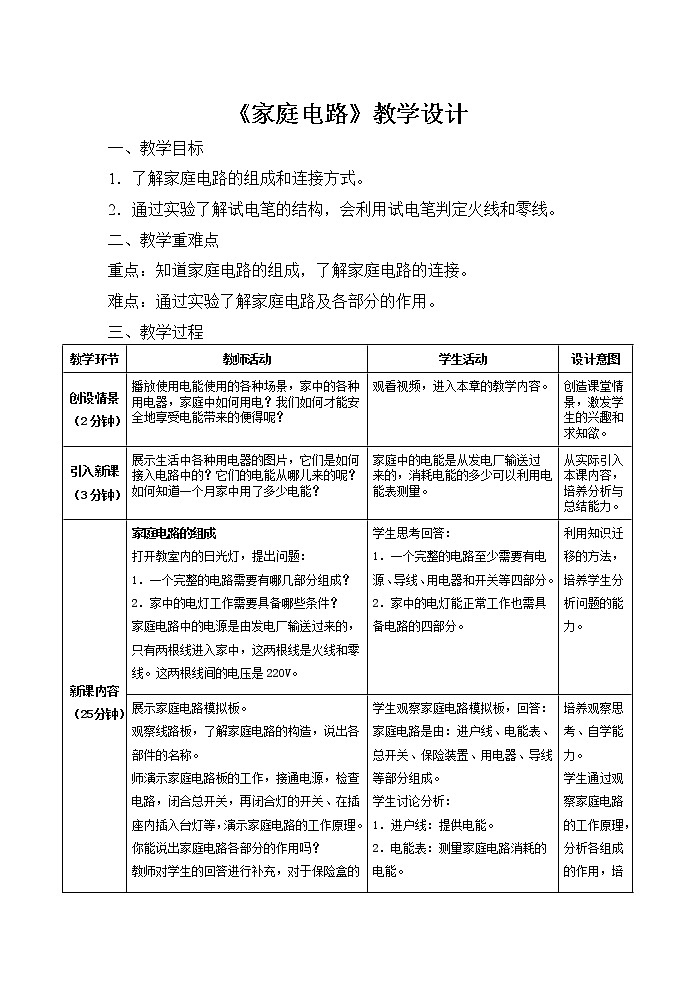

一、教学目标


1．了解家庭电路的组成和连接方式。


2．通过实验了解试电笔的结构，会利用试电笔判定火线和零线。


二、教学重难点


重点：知道家庭电路的组成，了解家庭电路的连接。


难点：通过实验了解家庭电路及各部分的作用。


三、教学过程








板书设计：


19.1 家庭电路


一、家庭电路的组成


1、进户线


2、电能表


3、总开关


4、保险盒（空气开关、）


5、用电器、开关


6、插座（两孔插座、三孔插座）


二、火线和零线


1、火线和零线之间有220V电压


2、测电笔


三、三线插头、漏电保护器




















《家庭电路》教学反思


枝城中学 周清


考虑到我校学生的学习实际情况，本节课只进行了家庭电路的组成内容的教学。


首先针对课文内容我设计了大量探究性的问题，如：为什么低压供电的电源处零线是接地的，零线与地面间就没有电压了？保险丝为什么要选用"电阻率较大"而"熔点较低"的"合金"做成？为什么家用电器的金属外壳接地后，即使外壳带电，人接触了外壳也不会对人体造成危害了？家里的用电器有的用两脚插头，有的用三角插头，哪些用电器需用三角插头？等等，这些问题提高了学生的兴趣，对于学生理解基础知识也起到了很好的作用，淡化知识点的传授，强化对疑难问题的探究。


利用演示实验直观教学手段提高课堂效率。我先提出问题：教室的电路是怎样组成的？我们家里的电路又是怎样组成的？之后展示自制的家庭电路线路板，指导学生了解家庭电路的基本组成，再利用视频课件让学生了解实际家庭电路是怎样组成的，体现了＂从生活走向物理，从物理走向社会的＂的课标理念，利用文字、图片、视频、实物等直观手段，让学生在观察、思考、讨论和动手实践中掌握知识，想方设法降低了理解的难度。


让学生成为课堂的主人。在课堂教学中不断设疑启发、引导和组织学生积极参与到学习中来，学生成了学习的主人，所有知识都是在他们查阅课本、观察思考、讨论操作的过程中理解和掌握的。


教学环节
教师活动
学生活动
设计意图
创设情景


（2分钟）
播放使用电能使用的各种场景，家中的各种用电器，家庭中如何用电？我们如何才能安全地享受电能带来的便得呢？
观看视频，进入本章的教学内容。
创造课堂情景，激发学生的兴趣和求知欲。
引入新课


（3分钟）
展示生活中各种用电器的图片，它们是如何接入电路中的？它们的电能从哪儿来的呢？如何知道一个月家中用了多少电能？
家庭中的电能是从发电厂输送过来的，消耗电能的多少可以利用电能表测量。
从实际引入本课内容，培养分析与总结能力。
新课内容（25分钟）
家庭电路的组成


打开教室内的日光灯，提出问题：


1．一个完整的电路需要有哪几部分组成？


2．家中的电灯工作需要具备哪些条件？


家庭电路中的电源是由发电厂输送过来的，只有两根线进入家中，这两根线是火线和零线。这两根线间的电压是220V。
学生思考回答：


1．一个完整的电路至少需要有电源、导线、用电器和开关等四部分。


2．家中的电灯能正常工作也需具备电路的四部分。






利用知识迁移的方法，培养学生分析问题的能力。
展示家庭电路模拟板。


观察线路板，了解家庭电路的构造，说出各部件的名称。


师演示家庭电路板的工作，接通电源，检查电路，闭合总开关，再闭合灯的开关、在插座内插入台灯等，演示家庭电路的工作原理。

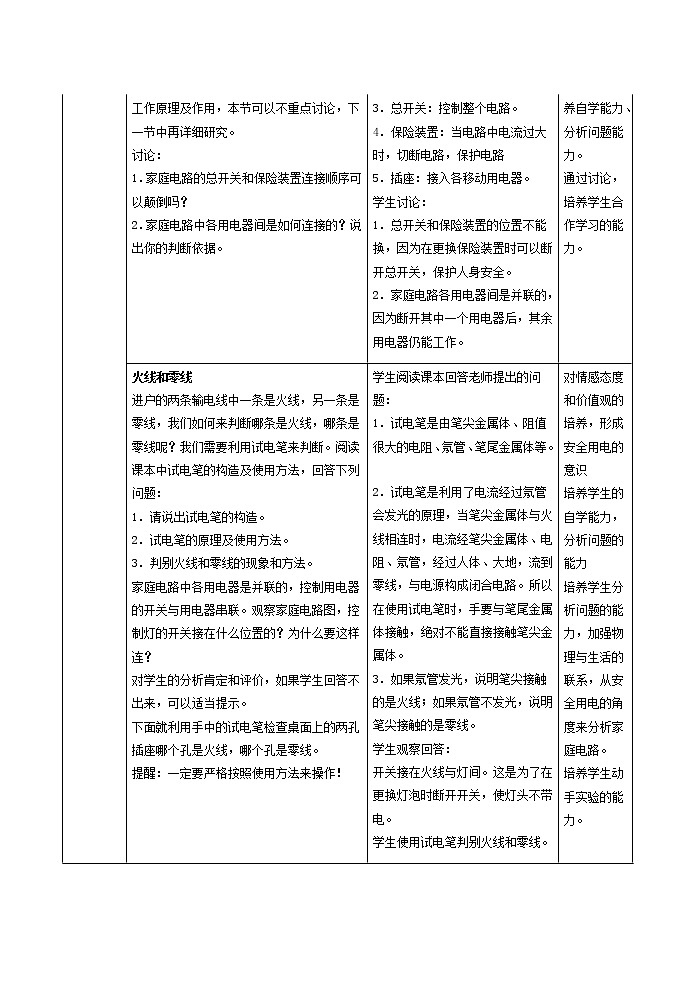

你能说出家庭电路各部分的作用吗？


教师对学生的回答进行补充，对于保险盒的工作原理及作用，本节可以不重点讨论，下一节中再详细研究。


讨论：


1．家庭电路的总开关和保险装置连接顺序可以颠倒吗？


2．家庭电路中各用电器间是如何连接的？说出你的判断依据。
学生观察家庭电路模拟板，回答：


家庭电路是由：进户线、电能表、总开关、保险装置、用电器、导线等部分组成。


学生讨论分析：


1．进户线：提供电能。


2．电能表：测量家庭电路消耗的电能。


3．总开关：控制整个电路。


4．保险装置：当电路中电流过大时，切断电路，保护电路


5．插座：接入各移动用电器。


学生讨论：


1．总开关和保险装置的位置不能换，因为在更换保险装置时可以断开总开关，保护人身安全。


2．家庭电路各用电器间是并联的，因为断开其中一个用电器后，其余用电器仍能工作。
培养观察思考、自学能力。


学生通过观察家庭电路的工作原理，分析各组成的作用，培养自学能力、分析问题能力。


通过讨论，培养学生合作学习的能力。
火线和零线


进户的两条输电线中一条是火线，另一条是零线，我们如何来判断哪条是火线，哪条是零线呢？我们需要利用试电笔来判断。阅读课本中试电笔的构造及使用方法，回答下列问题：


1．请说出试电笔的构造。


2．试电笔的原理及使用方法。


3．判别火线和零线的现象和方法。


家庭电路中各用电器是并联的，控制用电器的开关与用电器串联。观察家庭电路图，控制灯的开关接在什么位置的？为什么要这样连？


对学生的分析肯定和评价，如果学生回答不出来，可以适当提示。


下面就利用手中的试电笔检查桌面上的两孔插座哪个孔是火线，哪个孔是零线。


提醒：一定要严格按照使用方法来操作！
学生阅读课本回答老师提出的问题：


1．试电笔是由笔尖金属体、阻值很大的电阻、氖管、笔尾金属体等。


2．试电笔是利用了电流经过氖管会发光的原理，当笔尖金属体与火线相连时，电流经笔尖金属体、电阻、氖管，经过人体、大地，流到零线，与电源构成闭合电路。所以在使用试电笔时，手要与笔尾金属体接触，绝对不能直接接触笔尖金属体。


3．如果氖管发光，说明笔尖接触的是火线；如果氖管不发光，说明笔尖接触的是零线。


学生观察回答：


开关接在火线与灯间。这是为了在更换灯泡时断开开关，使灯头不带电。


学生使用试电笔判别火线和零线。
对情感态度和价值观的培养，形成安全用电的意识


培养学生的自学能力，分析问题的能力


培养学生分析问题的能力，加强物理与生活的联系，从安全用电的角度来分析家庭电路。


培养学生动手实验的能力。
三线插头和漏电保护器


请几组同学来说出两孔插座中哪个孔是火线，哪个孔是零线？


两孔插座的接法是家庭电路的规定接法。那么还有一个三孔插座，多出的上面的孔是接哪儿的呢？家里有哪些用电器是接三孔插座的？


这些用电器要么是外壳是金属的，要么是与水有关的。在这些用电器中如果外壳与火线的绝缘损坏，使外壳带电，人接触用电器外壳会导致触电事故，怎么解决这个问题呢？


插座上面的孔是E孔，它是与大地相连的，用电器的外壳就是接到这个孔中的，如果用电器的外壳带电，电流就会通过地线流向大地，而不经过人体。


请标出三孔插座中三个孔所接线的名称。
学生汇报判别结果，得出共同的特点：左边孔是零线，右边孔是火线。


学生回忆家中利用三孔插座的用电器：电饭锅、洗衣机、热水器、微波炉等。


学生自学三线插头和漏电保护器部分内容，回答问题。


如果用电器外壳带电，只要让电流流向大地，不经人体即可，把外壳接地。


学生标出三孔的接线。



培养学生通过实验总结的能力。


培养学生从生活到物理的意识。


培养学生的自学能力。


培养学生知识应用能力。
在家庭电路中还有一个安全保护装置，防止家中漏电导致触电事故──漏电保护器。


展示漏电保护器。


讨论：空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
学生阅读课本有关漏电保护器的内容，了解漏电保护器在电路中的作用。


学生讨论回答：


空气开关是当电路中电流过大自动断开，保护电路，它可以在干路中，也可以在安装大功率用电器的支路设置；漏电保护器可以接在插座中，如果接插座的用电器漏电，可以切断插座中的供电，对其它用电器不影响。
培养学生利用物理知识解决实际问题的能力





培养学生使用学习的能力。
总结（5分钟）
课堂小结：


1．通过这节课你学到了什么？


2．你能说出家庭电路的组成吗？以及它们的连接顺序。


3．你会使用试电笔判别火线和零线吗？


4．你会把两孔和三孔插座接入电路中吗？说出漏电保护器在电路中的作用。


拓展：


把一盏由开关控制的电灯，一个安装有保险丝的三孔插座接入家庭电路。



学生梳理本节课知识内容。


学生总结本节课的内容，从家庭电路、火线和零线、三线插头和漏电保护器等三方面进行总结。


在总结内容时，其他同学可以进行补充。强调安全用电的重要性。


学生讨论家庭电路的连接方法。尝试画出电路。
培养学生总结归纳的能力。


利用物理方法解决实际问题，加强理论联系实际。
作业布置
1．“动手动脑学物理”第1、2题。


2．课后观察家中的空气开关安装的位置，在家长的帮助下，断开空气开关，观察家中用电器工作情况。
按要求完成作业，课后调查需要在家长协助下完成，注意用电安全。
知识巩固，通过课外调查作用，增强物理与生活的联系。
