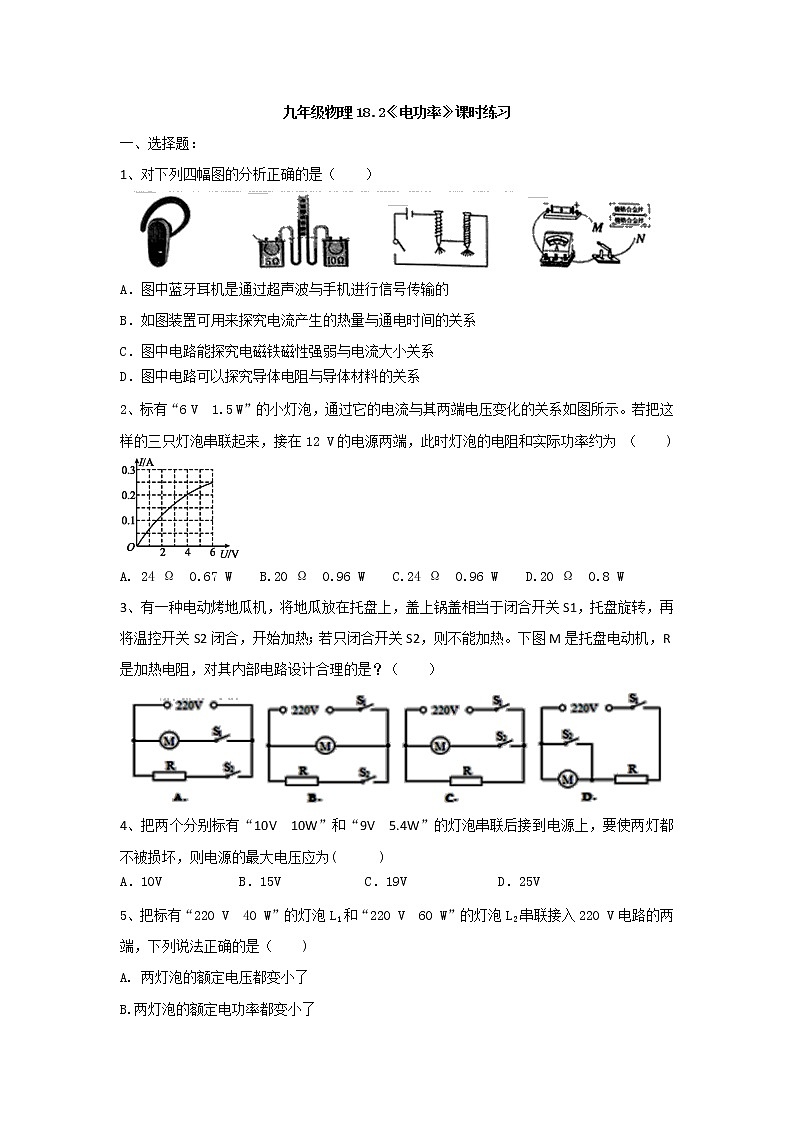

九年级物理18.2《电功率》课时练习

一、选择题：

1、对下列四幅图的分析正确的是（　　）

A．图中蓝牙耳机是通过超声波与手机进行信号传输的

B．如图装置可用来探究电流产生的热量与通电时间的关系

C．图中电路能探究电磁铁磁性强弱与电流大小关系

D．图中电路可以探究导体电阻与导体材料的关系

2、标有“6 V　1.5 W”的小灯泡，通过它的电流与其两端电压变化的关系如图所示。若把这样的三只灯泡串联起来，接在12 V的电源两端，此时灯泡的电阻和实际功率约为              （　　)

A. 24 Ω　0.67 W    B.20 Ω　0.96 W    C.24 Ω　0.96 W    D.20 Ω　0.8 W

3、有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（　　）

4、把两个分别标有“10V  10W”和“9V  5.4W”的灯泡串联后接到电源上，要使两灯都不被损坏，则电源的最大电压应为(      )

A．10V           B．15V            C．19V             D．25V

5、把标有“220 V　40 W”的灯泡L1和“220 V　60 W”的灯泡L2串联接入220 V电路的两端，下列说法正确的是（　　)

A. 两灯泡的额定电压都变小了

B.两灯泡的额定电功率都变小了

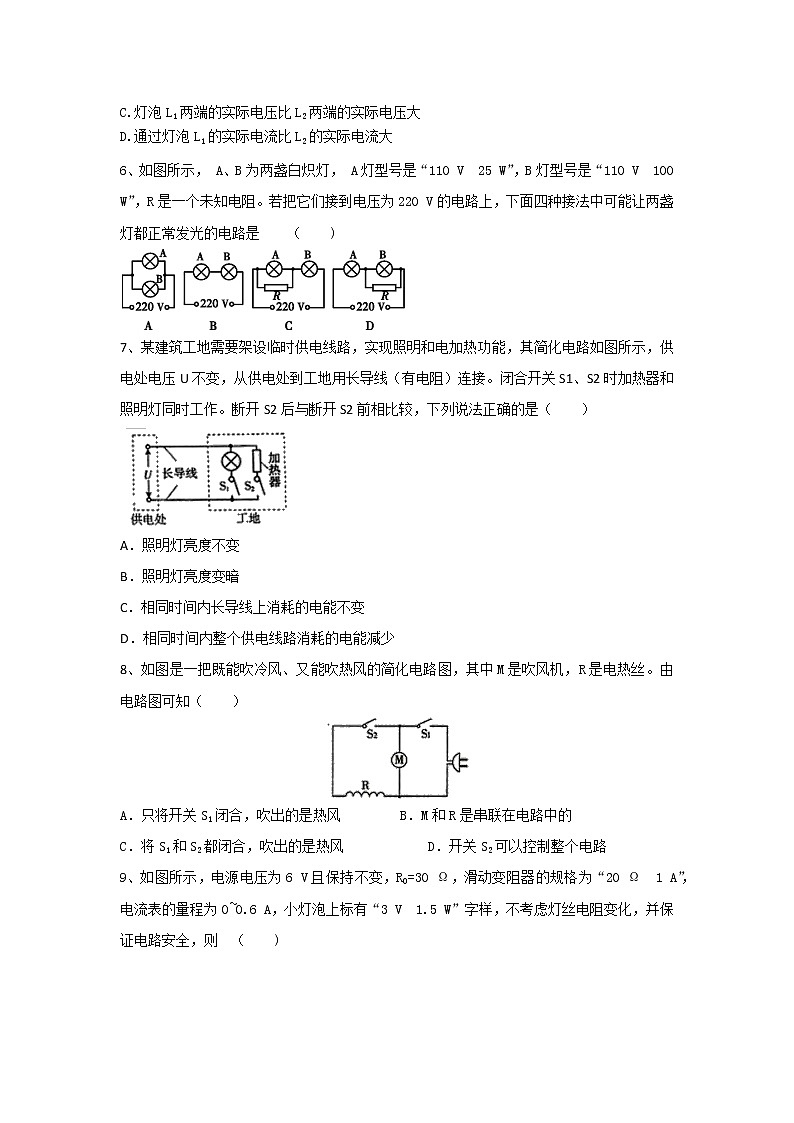

C.灯泡L1两端的实际电压比L2两端的实际电压大

D.通过灯泡L1的实际电流比L2的实际电流大

6、如图所示， A、B为两盏白炽灯， A灯型号是“110 V　25 W”，B灯型号是“110 V　100 W”，R是一个未知电阻。若把它们接到电压为220 V的电路上，下面四种接法中可能让两盏灯都正常发光的电路是              （　　)

7、某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。闭合开关S1、S2时加热器和照明灯同时工作。断开S2后与断开S2前相比较，下列说法正确的是（　　）

A．照明灯亮度不变

B．照明灯亮度变暗

C．相同时间内长导线上消耗的电能不变

D．相同时间内整个供电线路消耗的电能减少

8、如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）

A．只将开关S1闭合，吹出的是热风      B．M和R是串联在电路中的

C．将S1和S2都闭合，吹出的是热风         D．开关S2可以控制整个电路

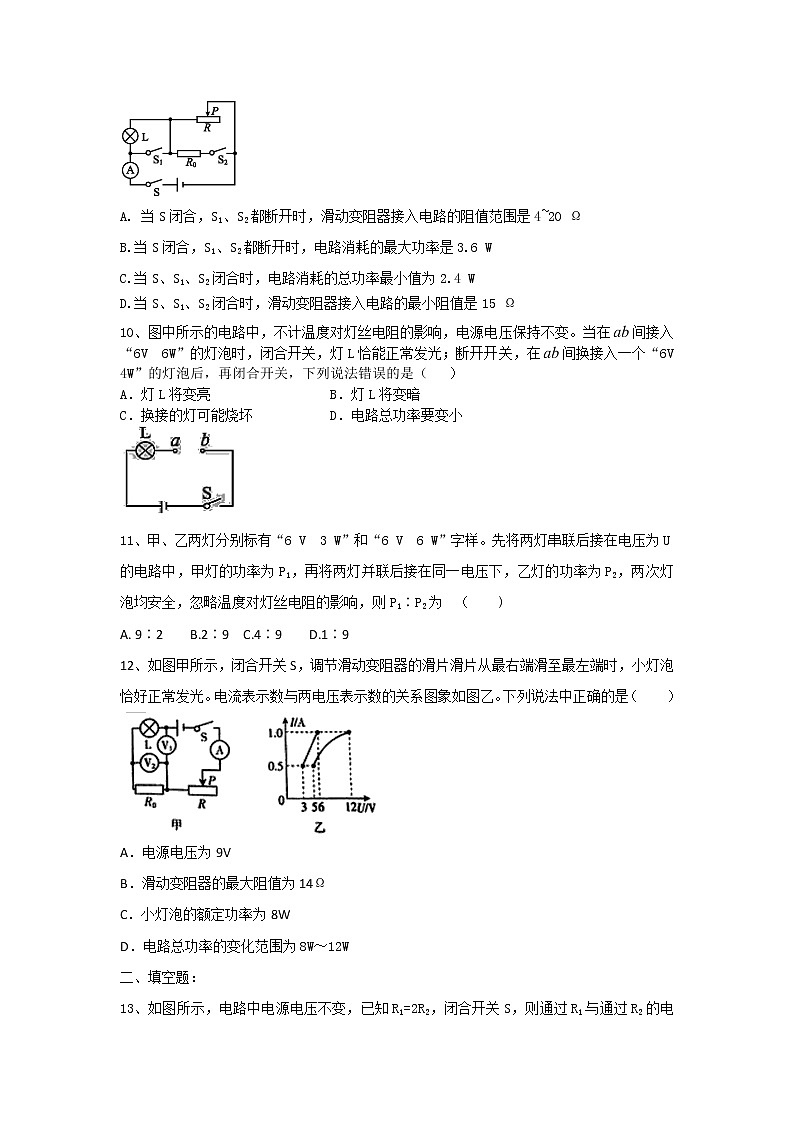

9、如图所示，电源电压为6 V且保持不变，R0=30 Ω，滑动变阻器的规格为“20 Ω　1 A”，电流表的量程为0~0.6 A，小灯泡上标有“3 V　1.5 W”字样，不考虑灯丝电阻变化，并保证电路安全，则              （　　)

A. 当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4~20 Ω

B.当S闭合，S1、S2都断开时，电路消耗的最大功率是3.6 W

C.当S、S1、S2闭合时，电路消耗的总功率最小值为2.4 W

D.当S、S1、S2闭合时，滑动变阻器接入电路的最小阻值是15 Ω

10、图中所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。当在间接入“6V  6W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在间换接入一个“6V  4W”的灯泡后，再闭合开关，下列说法错误的是（   ）

A．灯L将变亮                 B．灯L将变暗

C．换接的灯可能烧坏           D．电路总功率要变小

11、甲、乙两灯分别标有“6 V　3 W”和“6 V　6 W”字样。先将两灯串联后接在电压为U的电路中，甲灯的功率为P1，再将两灯并联后接在同一电压下，乙灯的功率为P2，两次灯泡均安全，忽略温度对灯丝电阻的影响，则P1∶P2为              （　　)

A. 9∶2   B.2∶9  C.4∶9    D.1∶9

12、如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。下列说法中正确的是（　　）

A．电源电压为9V

B．滑动变阻器的最大阻值为14Ω

C．小灯泡的额定功率为8W

D．电路总功率的变化范围为8W～12W

二、填空题：

13、如图所示，电路中电源电压不变，已知R1=2R2，闭合开关S，则通过R1与通过R2的电流之比I1：I2=　　　　;R1与R2的电功率之比P1：P2=　　　　。

14、如图是威威家的电能表，由表盘上的信息可知，他家同时使用的用电器总功率不能超过            W。威威家有一台烤面包机，铭牌上标有"220V 900W"的字样，某次 烤面包机单独正常工作时，电能表的转盘转了45转，则此次烤面包机工作            min；若在用电高峰期，实际电压低于220V，烤面包机的实际功率将           （填“变 大”、“变小”或“不变”）。

15、如图所示。电源电压恒定不变，R为定值电阻。闭合开关，当滑动变阻器滑片S于1位置时，电压表的示数为4V，电流表示数为 0.2A；当滑片由1移至2位置（如图虚线位置）时，电压表示数为 3V，电流表示数为0.3A。则滑片置于1位置时滑动变阻器接入电路的阻值为        ，滑片由1移至2位置的过程中，定值电 阻R的电功率变化量为        。

16、一只家用电能表上标有3000r/kW·h字样，若室内只接了一只灯泡，测出转盘3min内转了15r，则灯泡在这段时间内消耗的电能是_______kW·h＝　　　　　　J，灯泡的功率是       W。

17、如图甲是灯L和电阻R的电流随电压变化的图像，将它们按图乙所示接入电路中，只闭合开关S时，灯L的实际功率为0.8 W;再闭合开关S1后，电流表的示数变化了　　　　A。若将R与标有“50 Ω　0.5 A”的滑动变阻器串联后接到该电源（电源电压恒定)上，则滑动变阻器消耗的最大电功率是　　W。

18、将标有“6V9W”阳值不变的小灯泡L与阻值为6Ω的定值电阻R0接入如图所示的电路。闭合开关S，电压表的示数为 6V，则电流表的示数为           A，电源电压为            V，工作 3min定值电阻R0产生的热量为           J。

19、如图所示的电路，电源电压恒为 3V，闭合开关 S，电流表 A1示数为 0.5A，A2示数为 0.3A，则电阻 R1是      Ω，通过电阻 R2的电流是      A，电阻 R1的电功率是     W，在 5min 内整个电路消耗的电能是      J。

20、某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示．当开关S置于“1”档时，电饭锅处于_______（选填“加热”或“保温”）状态；若电饭锅保温和加热时总功率之比为1:50，则电阻R0和R1的比值为____  ___。

21、如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表 A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为________A，在10s内R2产生的热量为________J。

22、充电宝具有充电和供电功能，其内部单节锂电芯的输出电压为3~5 V，如果电芯串联，则输出电压成倍增加;如果电芯并联，则输出电压不变。

（1)在保障输出电压3~5 V不变时，为了增加充电宝储电能量，通常将多节锂电芯连接在一起，则其连接方式是　　　　（选填“串联”或“并联”)。

（2)手机电池标称容量“2000 mA·h”，与手机相匹配的充电宝标称容量“10000 mA·h”，用充电宝给耗尽电的该手机充满电，理论上能充电　　次;实际使用时能充满的次数要小于理论的次数，请写出造成充电宝输出能量损失的一种因素:　　　　　　　　　　　。

三、解答题：

23、如图所示，灯泡L1标有“4V 8W”字样，灯泡L2标有“4V？W”（？表示数字模糊不清），串联在电路中，电源电压为恒6V，当开关S闭合时，测得灯泡L2比灯泡L1亮，灯泡L2消耗的功率为4W，不计温度对灯泡阻值的影响．求：

（1）灯泡L1的电阻R1．

（2）灯泡L2的电阻R2和灯泡L2的额定功率．

24、如右图所示，滑动变阻器的最大阻值为12欧，电源电压保持不变。当滑动变阻器的滑片P在a端，S和S1都闭合时，电流表A的示数为2安，灯泡L正常发光；当S1断开，滑片滑到b端时，

电压表V的示数为6伏。求：（1）灯泡L的额定电压。（2）S1断开、P在b端时，灯泡L的实际功率。

25、在做测定额定电压为2.5V小灯泡的额定功率的实验中：

（1）连接电路时，滑动变阻器的滑片应滑到____________________；

（2）如图甲所示，小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替导线把电路连接好（不要更改原有导线，且导线不允许交叉）

（3）正确连接好电路后，闭合开关，调节滑片P的位置，当电压表示数为____V时，灯泡正常发光，此时电流表示数如图中乙所示，其示数为____A，灯泡的额定功率为_____W；

（4）若电源电压为6V，滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格可供选用，则应选用规格为“________”的滑动变阻器。

26、实验:测量小灯泡的电功率

实验中选择的小灯泡的额定电压为2.5V

【实验步骤】

(1)请你用笔画线代替导线，把图中的电路连接完整(导线不准交又)，并要求滑动变阻器的滑片向左移动时，小灯泡会变亮；

(2)正确连接电路后，闭合开关，电流表指针不动，但用手按住开关，发现电流表指针摆动，

出现这种现象的原因是________________；

(3)查明原因，排除故障，正确操作，得到下表所示数据请将表中内容补充完整:

由表中数据可知，该灯的额定电功率为________W。

(4)利用上述电路，用定值电阻替换小灯泡，测量该定值电阻的阻值，请在虚线方框中设计

一个记录的表格。

27、按图示的电路图做“测置小电灯的功率”的实验，所用器材有：标“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω 1A”的滑动变阻器、电流表（量程为0〜0.6A、0〜3A）、电压表（量程为0〜3V、0〜15V）、开关及导线若干。

（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开 关后会造成            （填选项前的字母）

A．电流表烧坏    B、电压表烧坏   C．小电灯烧坏  D、小电灯不亮

（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_______________，排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：    ____________

（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．

①通过上表数据，可算得小电灯的额定功率为         W，还可得出关于灯丝电阻的结论是：        ________________         ；

②当小电灯正常工作时，连人电路的滑动变阻器的阻值为        Ω。③如果将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消粍的总功率为       W。（4）若电压表的0〜15V量程已损坏，只能使用0〜3V量程，其它器材不变，如何测出小电灯的额定功率？

①在虚线框中画出测量电路图；

②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范应为    Ω～    Ω。
