2021年中考物理一轮单元课时训练 简单机械（含答案解析）

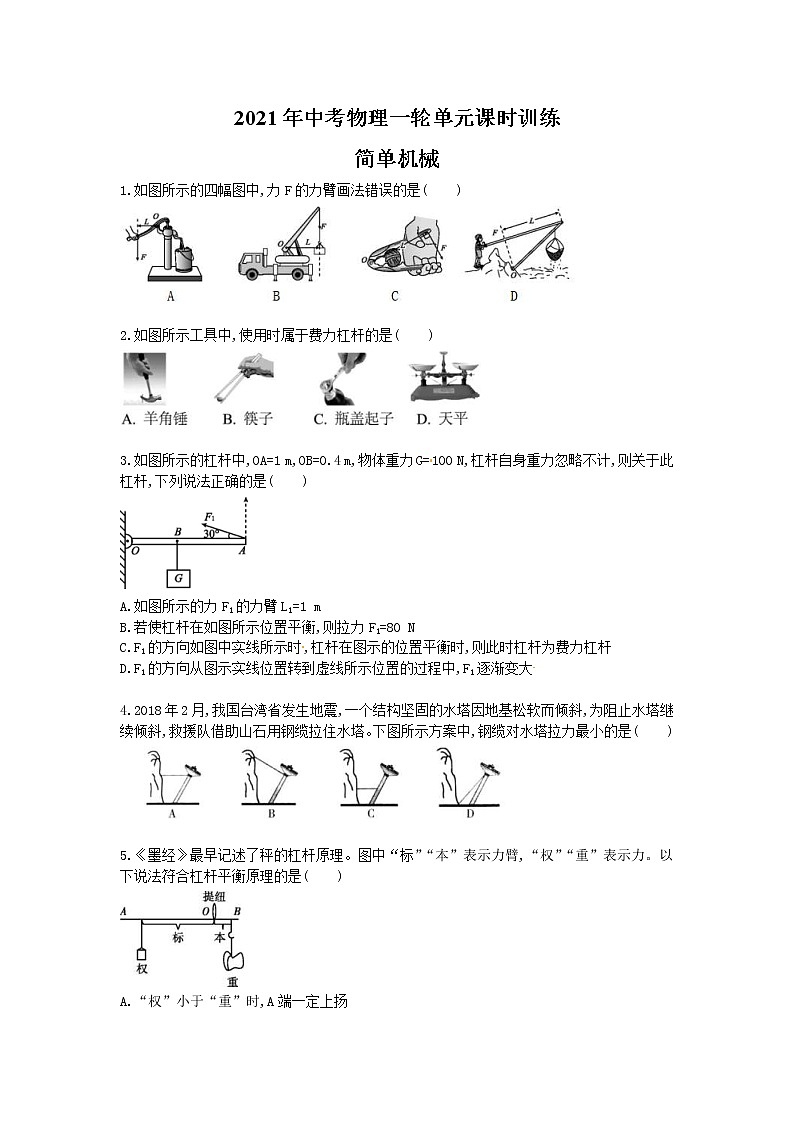

2021年中考物理一轮单元课时训练

简单机械

1.如图所示的四幅图中,力F的力臂画法错误的是(　　)

2.如图所示工具中,使用时属于费力杠杆的是(　　)

3.如图所示的杠杆中,OA=1 m,OB=0.4 m,物体重力G=100 N,杠杆自身重力忽略不计,则关于此杠杆,下列说法正确的是(　　)

A.如图所示的力F1的力臂L1=1 m

B.若使杠杆在如图所示位置平衡,则拉力F1=80 N

C.F1的方向如图中实线所示时,杠杆在图示的位置平衡时,则此时杠杆为费力杠杆

D.F1的方向从图示实线位置转到虚线所示位置的过程中,F1逐渐变大

4.2018年2月,我国台湾省发生地震,一个结构坚固的水塔因地基松软而倾斜,为阻止水塔继续倾斜,救援队借助山石用钢缆拉住水塔。下图所示方案中,钢缆对水塔拉力最小的是              (　　)

5.《墨经》最早记述了秤的杠杆原理。图中“标”“本”表示力臂,“权”“重”表示力。以下说法符合杠杆平衡原理的是(　　)

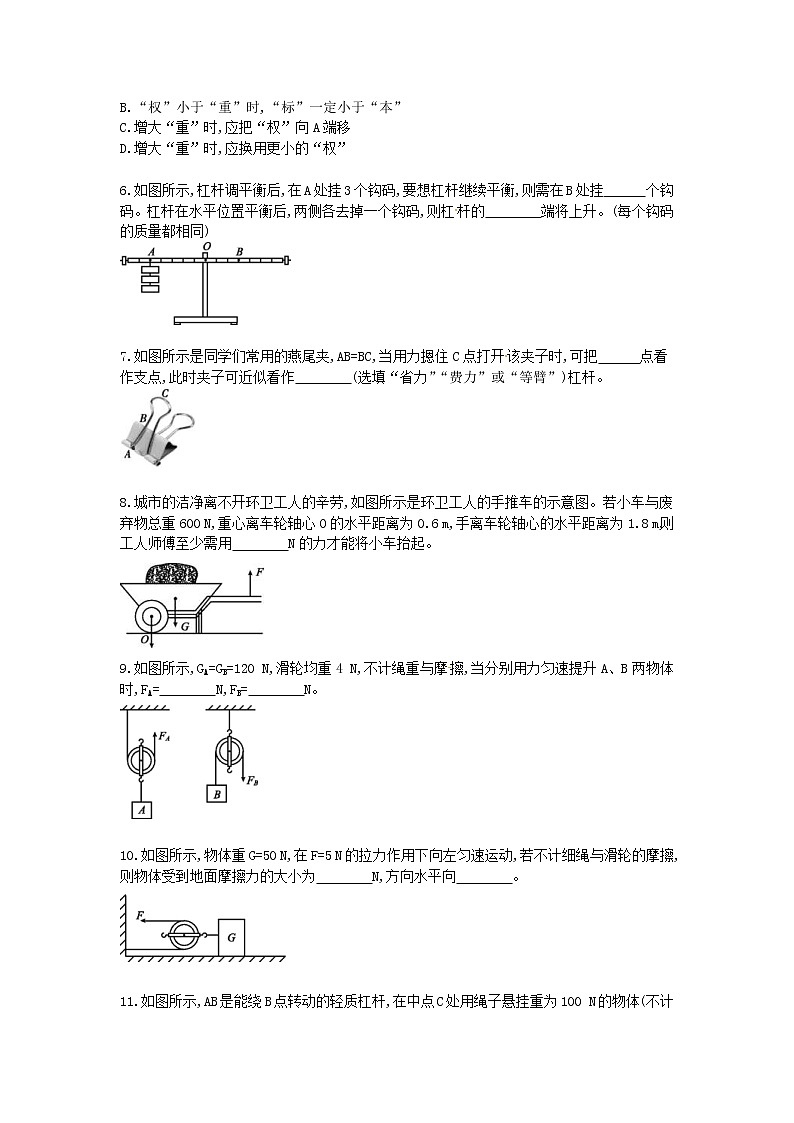

A.“权”小于“重”时,A端一定上扬

B.“权”小于“重”时,“标”一定小于“本”

C.增大“重”时,应把“权”向A端移

D.增大“重”时,应换用更小的“权”

6.如图所示,杠杆调平衡后,在A处挂3个钩码,要想杠杆继续平衡,则需在B处挂　　　个钩码。杠杆在水平位置平衡后,两侧各去掉一个钩码,则杠杆的　　　　端将上升。(每个钩码的质量都相同)

7.如图所示是同学们常用的燕尾夹,AB=BC,当用力摁住C点打开该夹子时,可把　　　点看作支点,此时夹子可近似看作　　　　(选填“省力”“费力”或“等臂”)杠杆。

8.城市的洁净离不开环卫工人的辛劳,如图所示是环卫工人的手推车的示意图。若小车与废弃物总重600 N,重心离车轮轴心O的水平距离为0.6 m,手离车轮轴心的水平距离为1.8 m,则工人师傅至少需用　　　　N的力才能将小车抬起。

9.如图所示,GA=GB=120 N,滑轮均重4 N,不计绳重与摩擦,当分别用力匀速提升A、B两物体时,FA=　　　　N,FB=　　　　N。

10.如图所示,物体重G=50 N,在F=5 N的拉力作用下向左匀速运动,若不计细绳与滑轮的摩擦,则物体受到地面摩擦力的大小为　　　　N,方向水平向　　　　。

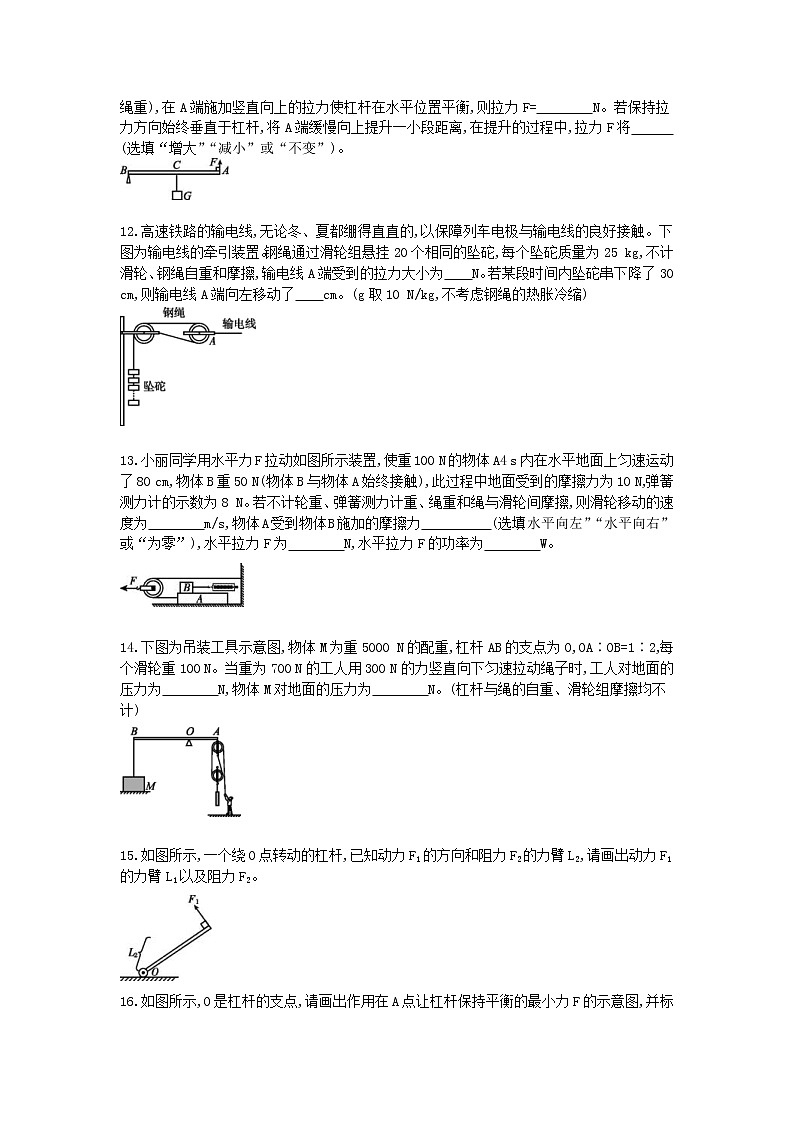

11.如图所示,AB是能绕B点转动的轻质杠杆,在中点C处用绳子悬挂重为100 N的物体(不计绳重),在A端施加竖直向上的拉力使杠杆在水平位置平衡,则拉力F=　　　　N。若保持拉力方向始终垂直于杠杆,将A端缓慢向上提升一小段距离,在提升的过程中,拉力F将　　　　(选填“增大”“减小”或“不变”)。

12.高速铁路的输电线,无论冬、夏都绷得直直的,以保障列车电极与输电线的良好接触。下图为输电线的牵引装置。钢绳通过滑轮组悬挂20个相同的坠砣,每个坠砣质量为25 kg,不计滑轮、钢绳自重和摩擦,输电线A端受到的拉力大小为　　N。若某段时间内坠砣串下降了30 cm,则输电线A端向左移动了　　cm。(g取10 N/kg,不考虑钢绳的热胀冷缩)

13.小丽同学用水平力F拉动如图所示装置,使重100 N的物体A4 s内在水平地面上匀速运动了80 cm,物体B重50 N(物体B与物体A始终接触),此过程中地面受到的摩擦力为10 N,弹簧测力计的示数为8 N。若不计轮重、弹簧测力计重、绳重和绳与滑轮间摩擦,则滑轮移动的速度为　　　　m/s,物体A受到物体B施加的摩擦力　　　　　(选填“水平向左”“水平向右”或“为零”),水平拉力F为　　　　N,水平拉力F的功率为　　　　W。

14.下图为吊装工具示意图,物体M为重5000 N的配重,杠杆AB的支点为O,OA∶OB=1∶2,每个滑轮重100 N。当重为700 N的工人用300 N的力竖直向下匀速拉动绳子时,工人对地面的压力为　　　　N,物体M对地面的压力为　　　　N。(杠杆与绳的自重、滑轮组摩擦均不计)

15.如图所示,一个绕O点转动的杠杆,已知动力F1的方向和阻力F2的力臂L2,请画出动力F1的力臂L1以及阻力F2。

16.如图所示,O是杠杆的支点,请画出作用在A点让杠杆保持平衡的最小力F的示意图,并标出其力臂L。

17.如图所示,轻质杠杆AB可绕O点在竖直平面内旋转,请在图中画出物体M所受重力G和使杠杆保持平衡的最小力F的示意图。

18.五一期间,小华一家去黄山旅游,在高速公路上车坏了,为了及时把车拖到应急车道,小华想出了一个好的办法,他利用车上的绳子和轮子,完成了这项工作,请你在图中画出拉动汽车最省力的办法。

19.小明在“探究杠杆平衡条件”的实验中所用的实验器材有:刻度均匀的杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的0.5 N重的钩码若干个。

(1)如图所示,实验前,杠杆左端下沉,则应将左端的平衡螺母向　　　　(选填“左”或“右”)调节,直到杠杆在　　　　位置平衡,目的是便于测量　　　　。支点选在杠杆的中点是为了消除杠杆　　　　对实验的影响。

(2)小明同学所在实验小组完成某次操作后,实验现象如图Ⅱ所示,他们记录的数值为动力F1=1.5 N,动力臂L1=0.1 m,阻力F2=1 N,则阻力臂L2=　　　　m。

(3)甲同学测出了一组数据后,就得出了“动力×动力臂=阻力×阻力臂”的结论,乙同学认为他的做法不合理,理由是　              。

(4)丙同学通过对数据分析后得出的结论是:动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离。与小组同学交流后,乙同学为了证明丙同学的结论是错误的,他做了如图Ⅲ所示的实验,此实验　　　　(选填“能”或“不能”)说明该结论是错误的。图Ⅲ实验中,已知杠杆上每个小格长度为5 cm,每个钩码重0.5 N,当弹簧测力计在A点斜向上拉(与水平方向成30°角)杠杆,使杠杆在水平位置平衡时,动力×动力臂　　　　(选填“等于”或“不等于”)阻力×阻力臂。

20.如图所示,长1 m、重5 N的匀质杠杆OB连接在竖直墙壁的O点,在杠杆的中点A处悬挂45 N的重物。固定在A点的绳子跨过定滑轮,在拉力F作用下使杠杆在水平位置平衡,此时∠OAC=45°。不计绳子重力和转动部分的摩擦。求:

(1)缓慢地将杠杆从水平位置转动到竖直位置的过程中,拉力做的功。

(2)杠杆从水平位置沿逆时针缓慢转动多大角度后,绳子的拉力开始小于50 N。

答案解析

1.答案为：D

2.答案为：B

3.答案为：B

4.答案为：B

5.答案为：C

6.答案为：5　左

7.答案为：B　等臂

8.答案为：200

[解析] 由杠杆的平衡条件可得GLG=FL,即600 N×0.6 m=F×1.8 m,F==200 N。

9.答案为：62　120

10.答案为：10　右

11.答案为：50　减小

[解析] 根据杠杆的平衡条件F1L1=F2L2可得,FLF=GLG,图中的动力臂是阻力臂的两倍,即LF=2LG,

所以F==G=×100 N=50 N。若保持拉力方向始终垂直于杠杆,将A端缓慢向上提升一小段距离,

在提升的过程中,动力臂和阻力不变,但是阻力臂会减小,所以动力也会减小。

12.答案为：104　15

[解析] 根据题图可知,输电线连在动滑轮上,有两根钢绳拉着动滑轮,每根钢绳的拉力等于坠砣的总重力,所以输电线承受的拉力F=2G总=2×20×25 kg×10 N/kg=104 N。

因为两根钢绳拉动滑轮,所以输电线A端移动的距离s===15 cm。

13.答案为：0.1　水平向右　36　3.6

[解析] 物体A运动的速度为vA===0.2 m/s,滑轮移动的速度v滑=vA=0.1 m/s。

由物体B与物体A始终接触,且弹簧测力计的示数为8 N可知,物体B受到物体A施加的摩擦力为8 N,方向水平向左,则物体A受到物体B的摩擦力大小为8 N,方向水平向右,故物体A受到地

面和物体B施加的总摩擦力为18 N,则水平拉力F=2f=36 N;拉力F的功率为P=Fv滑 =36 N×0.1 m/s=3.6 W。

14.答案为：400　4500

[解析] 工人对地面的压力F压=G人-F=700 N-300 N=400 N。

杠杆A端受到的拉力FA=3F+G动=3×300 N+100 N=1000 N,根据杠杆平衡条件可得FA×OA=FB×OB,

所以杠杆B端受到的拉力FB===500 N,

则物体M对地面的压力FM=GM-FB=5000 N-500 N=4500 N。

15.如图所示

16.如图所示

[解析] 已知O是杠杆的支点,则连接OA就是最长的动力臂L,根据杠杆平衡的条件,此时所用的动力最小;要使杠杆平衡,动力的方向应垂直于OA向下,据此可画出最小力F的示意图。

17.如图所示

18.如图所示

19.答案为：

(1)右　水平　力臂　重力；

(2)0.15

(3)只做一次实验,结论具有偶然性

(4)能　等于

[解析]

(1)题图I中,杠杆左端下沉,则应将左端的平衡螺母向右调节,使杠杆在水平位置平衡,此时作用点到支点的距离和力臂相等,便于测量力臂;支点选在杠杆的中点与杠杆的重心重合,消除杠杆重力对实验的影响。(3)甲同学只做一次实验,结论具有偶然性,找不到普遍规律,做法不合理。

20.解:

(1)题图中的滑轮为定滑轮,不计绳子重力和转动部分的摩擦,

则拉力F做的功等于克服杠杆与物重所做的功。

根据题意可知,杠杆OB长1 m,将杠杆从水平位置转动到竖直位置的过程中,

杠杆和重物上升的高度h=×OB=×1 m=0.5 m,

即W=W杠+W物=G杠h+G物h=5 N×0.5 m+45 N×0.5 m=25 J。

(2)如下图所示,由题可知,∠OAC=45°,所以OC=OA,

根据杠杆平衡条件可得G总×OM=F×ON,

当逆时针转动至某一角度时,拉力F=50 N,则50 N×OM=50 N×ON,

所以,OM=ON,又因为OC=OA=OA',

根据三角形知识可得△OCN≌△OA'N≌△OA'A,则∠MOA'=∠A'ON=∠NOC=30°。

当杠杆从水平位置沿逆时针缓慢转动30°角后,绳子拉力开始小于50 N。
