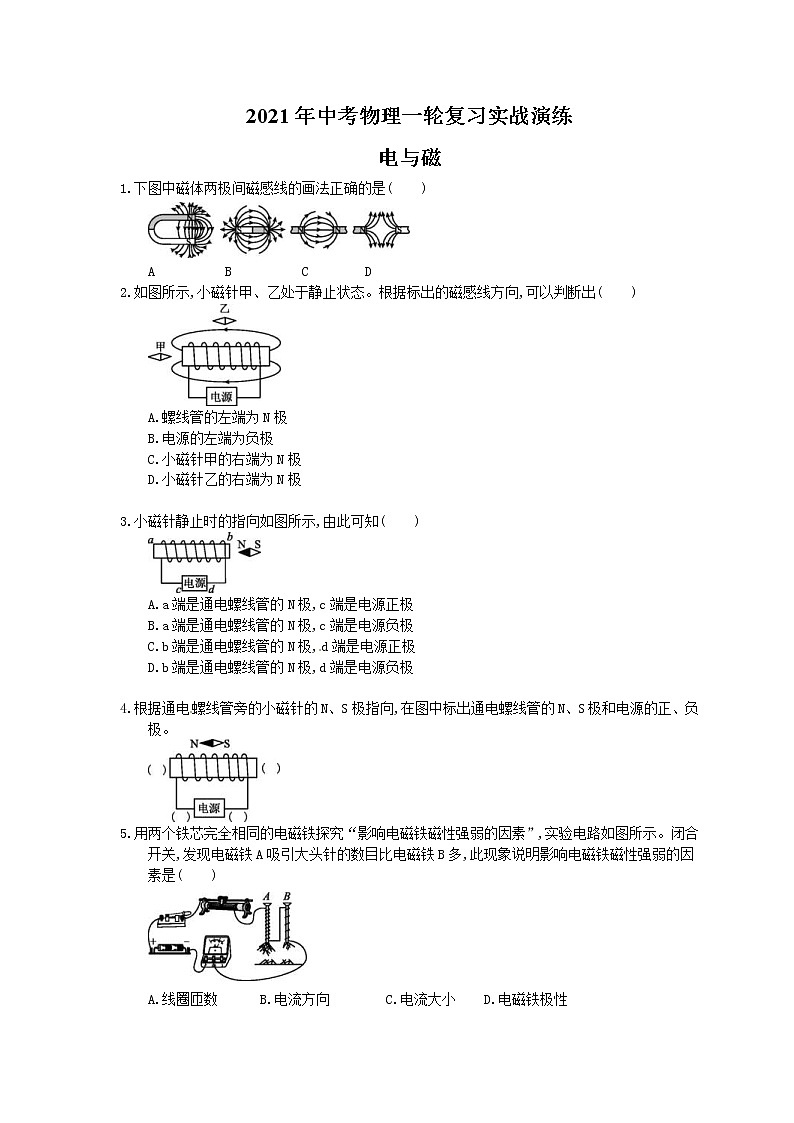

2021年中考物理一轮复习实战演练 电与磁（含答案）
展开2021年中考物理一轮复习实战演练
电与磁
1.下图中磁体两极间磁感线的画法正确的是( )
A B C D
2.如图所示,小磁针甲、乙处于静止状态。根据标出的磁感线方向,可以判断出 ( )
A.螺线管的左端为N极
B.电源的左端为负极
C.小磁针甲的右端为N极
D.小磁针乙的右端为N极
3.小磁针静止时的指向如图所示,由此可知 ( )
A.a端是通电螺线管的N极,c端是电源正极
B.a端是通电螺线管的N极,c端是电源负极
C.b端是通电螺线管的N极,d端是电源正极
D.b端是通电螺线管的N极,d端是电源负极
4.根据通电螺线管旁的小磁针的N、S极指向,在图中标出通电螺线管的N、S极和电源的正、负极。
5.用两个铁芯完全相同的电磁铁探究“影响电磁铁磁性强弱的因素”,实验电路如图所示。闭合开关,发现电磁铁A吸引大头针的数目比电磁铁B多,此现象说明影响电磁铁磁性强弱的因素是( )
A.线圈匝数 B.电流方向 C.电流大小 D.电磁铁极性

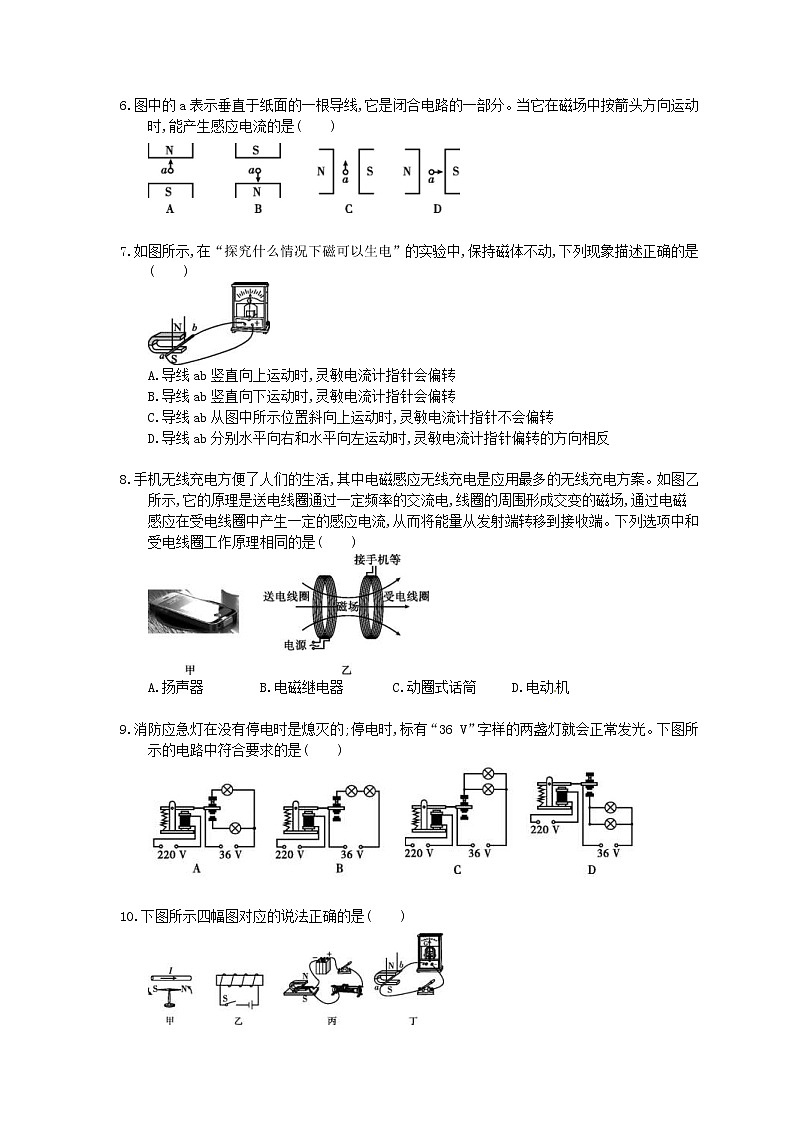

6.图中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。当它在磁场中按箭头方向运动时,能产生感应电流的是( )
7.如图所示,在“探究什么情况下磁可以生电”的实验中,保持磁体不动,下列现象描述正确的是( )
A.导线ab竖直向上运动时,灵敏电流计指针会偏转
B.导线ab竖直向下运动时,灵敏电流计指针会偏转
C.导线ab从图中所示位置斜向上运动时,灵敏电流计指针不会偏转
D.导线ab分别水平向右和水平向左运动时,灵敏电流计指针偏转的方向相反
8.手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。如图乙所示,它的原理是送电线圈通过一定频率的交流电,线圈的周围形成交变的磁场,通过电磁感应在受电线圈中产生一定的感应电流,从而将能量从发射端转移到接收端。下列选项中和受电线圈工作原理相同的是 ( )
A.扬声器 B.电磁继电器 C.动圈式话筒 D.电动机
9.消防应急灯在没有停电时是熄灭的;停电时,标有“36 V”字样的两盏灯就会正常发光。下图所示的电路中符合要求的是( )
10.下图所示四幅图对应的说法正确的是( )
A.图甲:通电导线周围存在着磁场,将小磁针移走,该磁场消失
B.图乙:闭合开关,通电螺线管右端为N极
C.图丙:此实验装置原理与发电机原理相同
D.图丁:实验探究的是通电导体在磁场中受到力的作用
11.如图，开关S闭合，通电螺线管的左端是 极，要使它的磁性增强，可将滑片P向 端移动。
12.如图所示的是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a点的磁场比b点的磁场 (选填“强”或“弱”)；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向 处(选填“P”或“Q”)。
13.如图所示，甲、乙两线圈宽松地套在光滑的玻璃a、b间用柔软的导线相连。当S闭合时，两线圈将互相 (填“吸引”、“排斥”或“都不动”)。
14.在如图所示的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到电流表上。当ab做切割磁感线运动时，能观察到电流表的指针发生偏转。这一现象是英国物理学家 首先发现的，利用这一现象所揭示的原理，可制成的设备有 。
15.把漆包线紧密缠绕在铁钉上，就制成一个电磁铁。把线两端的漆刮掉，通过滑动变阻器与电源相连，如图所示。闭合开关，就有电流通过紧密缠绕的线圈，此时钉帽一端的磁极为 (选填“N”或“S”)极。将滑动变阻器的滑片P向右移动时，电磁铁吸引的大头针数目将 (选填“增加”、“减少”或“不变”)。
16.如图所示的电路,开关S接到a后,电磁铁左端为 极,小磁针静止时,A端是 极;将开关S由a拨到b,调节滑动变阻器,使电流表示数不变,则电磁铁的磁性 (选填“增强”“不变”或“减弱”)。
17.为探究电磁铁的磁性跟哪些因素有关，小东用漆包线(表面涂有绝缘漆的导线)在软铁钉上绕制若干圈，制成两个简单的电磁铁，并用电磁铁完成了如图所示的a、b、c、d四组实验(a、b、c是同一个电磁铁)，观察到四种情况，小阳通过调节滑动变阻器在不同位置又重复做了上述实验，仍观察到如图所类似的现象。根据小阳的实验现象，回答下列问题。
(1)通过观察对比 两种情况可以得出：电磁铁通电时有磁性，断电时没有磁性；
(2)通过观察对比b、c两种情况可以得出： 相同时，通过电磁铁的电流越大，它的磁性越强；
(3)通过观察对比d中甲、乙两个电磁铁吸引大头针的数量可以得出： 相同时，电磁铁线圈的匝数越多，它的磁性越强。
18.在“探究电动机为什么会转动”的实验中:
(1)我们首先想到的是磁体间发生相互作用是因为一个磁体放在了另一个磁体的磁场中,那么通电导体周围也存在 ,磁体会对通电导体产生力的作用吗?
(2)如图所示,将一根导体ab置于蹄形磁铁的两极之间,未闭合开关前,导体 ,闭合开关后,导体 ,说明磁场对 导体有力的作用。
(3)断开开关,将图中磁铁的N、S极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向 ,说明通电导体在磁场中的受力方向与 有关。
(4)断开开关,将图中电源的正、负极对调,再闭合开关,会发现导体ab的运动方向与对调前的运动方向 ,说明通电导体在磁场中的受力方向与 有关。
(5)如果同时改变磁场方向和电流方向, (选填“能”或“不能”)确定受力方向与磁场方向或电流方向是否有关。
参考答案
1.答案为：A
2.答案为：C；
解析：由题图可知通电螺线管的左端为S极,根据右手螺旋定则可知,电源的左端为正极,小磁针甲的右端为N极,小磁针乙的左端为N极。
3.答案为：B
4.如图所示
5.答案为：A；
[解析] 由题图知,电磁波A、B串联,所以通过电磁铁A、B的电流相等,电磁铁A的线圈匝数明显比电磁铁B的线圈匝数多,观察到电磁铁A吸引大头针的数目比电磁铁B多,所以此实验说明电磁铁的磁性强弱与线圈匝数有关。
6.答案为：C；
7.答案为：D
8.答案为：C；
[解析] 由题意知,受电线圈的工作原理是电磁感应现象,扬声器和电动机的工作原理是通电导体在磁场中受力运动,故A、D不符合题意;电磁继电器的工作原理是电流的磁效应,故B不符合题意;动圈式话筒的工作原理是电磁感应现象,故C符合题意。
9.答案为：C；
[解析]由题图可知,220 V的电路为照明电路,36 V的电源是为应急灯提供的电源;两盏灯在停电后均正常发光,则两灯并联,且在照明电路工作时不连通,根据题意,分析各图可知,当照明电路正常工作时,电磁铁具有磁性,吸引衔铁,使消防应急灯所在电路断开,停电后,电磁铁失去磁性,衔铁在弹簧的作用下向上弹起,与上触点接触,两灯泡电路连通,故选C。
10.答案为：B
11.答案为：S，左
12.答案为：弱，Q
13.答案为：排斥
14.答案为：法拉第发电机
15.答案为：S，减少
16.答案为：S S 减弱
17.a、b(或a、c或a、d)电磁铁线圈的匝数电流
18.答案为：
(1)磁场；
(2)静止 运动 通电；
(3)相反 磁场方向
(4)相反 电流方向；
(5)不能；
