2021年高考地理一轮复习 第1部分 自然地理 第1章 第2讲　等高线地形图 教案

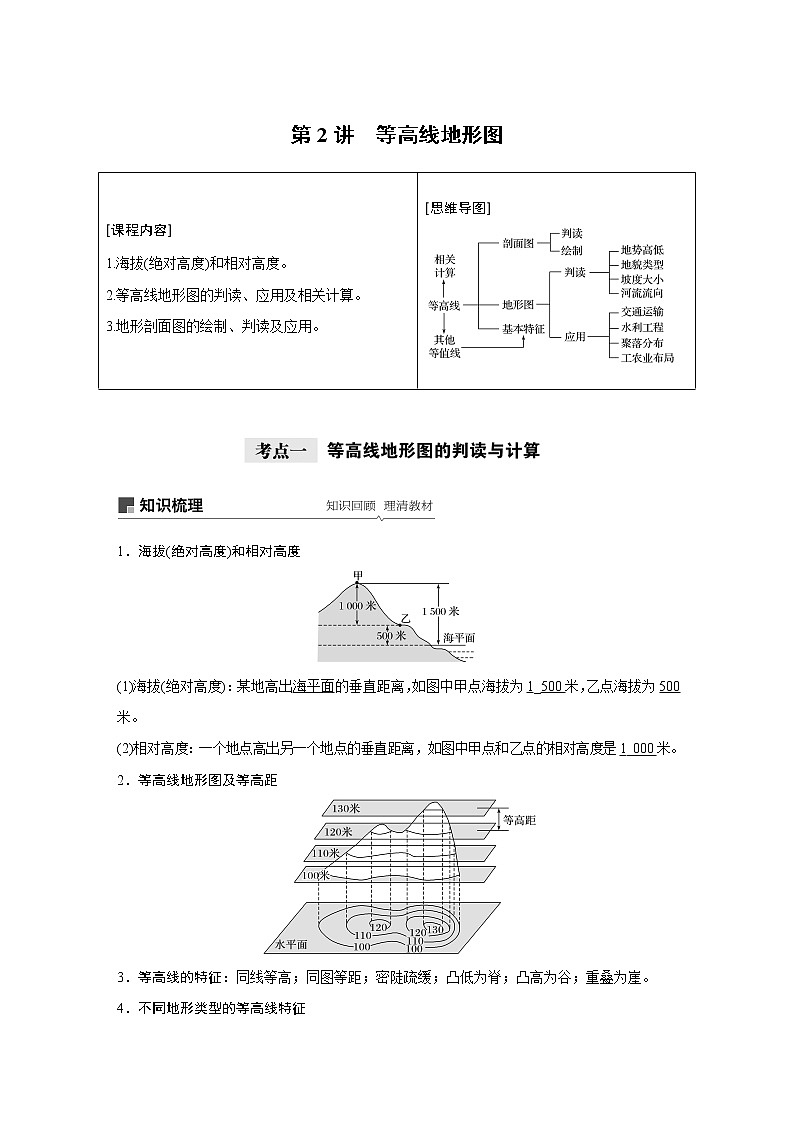

第2讲　等高线地形图
[课程内容]
1.海拔(绝对高度)和相对高度。
2.等高线地形图的判读、应用及相关计算。
3.地形剖面图的绘制、判读及应用。
[思维导图]




1．海拔(绝对高度)和相对高度

(1)海拔(绝对高度)：某地高出海平面的垂直距离，如图中甲点海拔为1_500米，乙点海拔为500米。
(2)相对高度：一个地点高出另一个地点的垂直距离，如图中甲点和乙点的相对高度是1_000米。
2．等高线地形图及等高距

3．等高线的特征：同线等高；同图等距；密陡疏缓；凸低为脊；凸高为谷；重叠为崖。
4．不同地形类型的等高线特征
类型
主要特征
平原
海拔一般在200米以下，等高线稀疏，地势平坦
山地
海拔一般在500米以上，相对高度大；等高线密集，地势起伏大。山脉处等高线多呈带状延伸
丘陵
海拔一般在500米以下，相对高度较小，地势起伏和缓
高原
海拔多在500米以上，顶部等高线稀疏，地势起伏小；边缘等高线密集，地势陡峭
盆地
周高中低，内部地势起伏较小，边缘地势陡峭
峡谷
两侧高，中部低，等高线密集，地势陡峭；峡谷两侧等高线呈对称分布

5.结合等高线地形图，判断地形部位


A．山顶，等高线闭合，中间高，四周低。
B．山谷，等高线向高处弯曲。
C．山脊，等高线向低处弯曲。
D．陡崖，不同的等高线重合。
E．鞍部，两侧均为闭合等高线，山谷的最高处，山脊的最低处。
F．洼地，等高线闭合，四周高，中间低。
拓展延伸
A′处的短线是示坡线，自等高线指向坡度降低的方向。
方法技巧

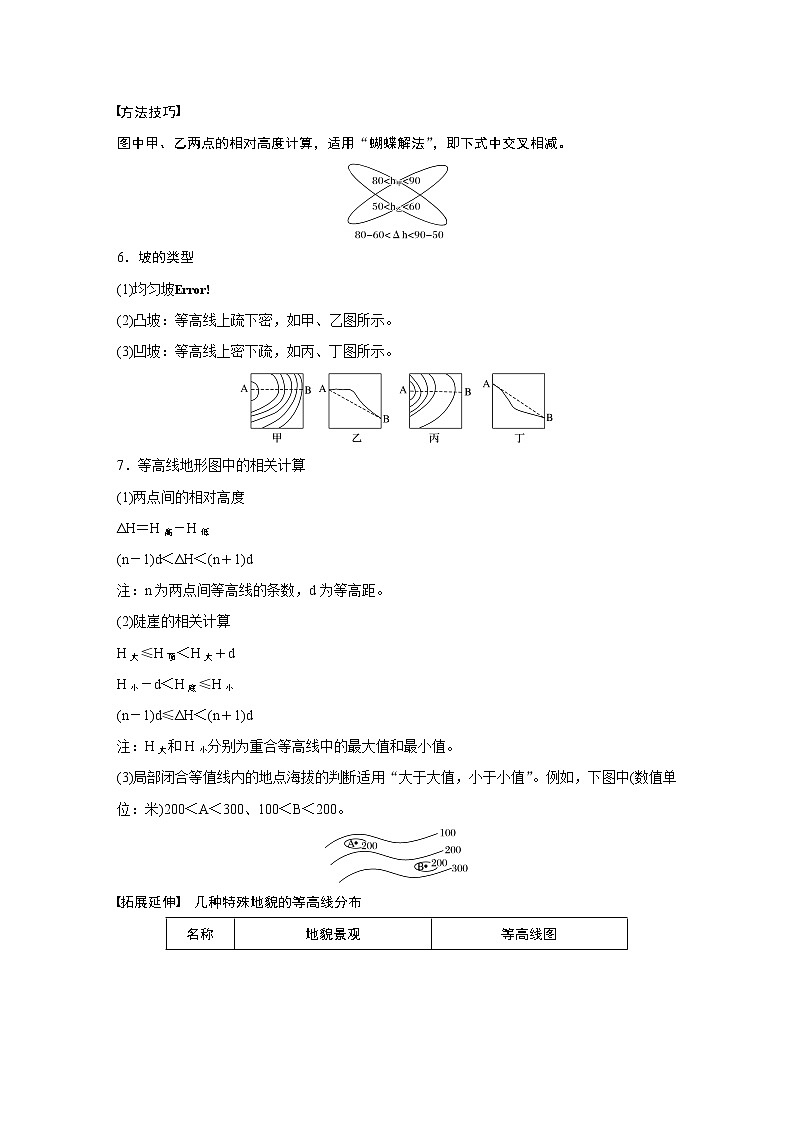

图中甲、乙两点的相对高度计算，适用“蝴蝶解法”，即下式中交叉相减。

6．坡的类型
(1)均匀坡
(2)凸坡：等高线上疏下密，如甲、乙图所示。
(3)凹坡：等高线上密下疏，如丙、丁图所示。

7．等高线地形图中的相关计算
(1)两点间的相对高度
ΔH＝H高－H低
(n－1)d＜ΔH＜(n＋1)d
注：n为两点间等高线的条数，d为等高距。
(2)陡崖的相关计算
H大≤H顶＜H大＋d
H小－d＜H底≤H小
(n－1)d≤ΔH＜(n＋1)d
注：H大和H小分别为重合等高线中的最大值和最小值。
(3)局部闭合等值线内的地点海拔的判断适用“大于大值，小于小值”。例如，下图中(数值单位：米)200＜A＜300、100＜B＜200。

拓展延伸　几种特殊地貌的等高线分布
名称
地貌景观
等高线图
火山口


风蚀
蘑菇


岱崮
地貌


梯田


新月形
沙丘


山前冲
积扇





(天津文综)图中所示古海岸线分布地区地势的总体变化趋势是(　　)

A．由东北向西南倾斜 B．由西向东倾斜
C．由西北向东南倾斜 D．由北向南倾斜
答案　C
学科关键能力提升
(1)审题：你从上述材料和设问中解读到哪些地理信息？依据是什么？
答案　图中的古海岸线可视为等高线；不同时期的古海岸线可视为多条等高线；由图中古海岸线在陆地上且高于现代海岸线可知，①海岸线地势最高，④海岸线地势最低；设问对象是古海岸线分布地区地势的总体变化，而非整个天津市。
(2)破题：你在解答上题时调用了哪些地理知识？
答案　图中方向为上北下南左西右东；海岸地势低于陆地；地势的描述方法是“由……向……升高(降低)”。
(3)解题：解答上题你如何辨别选项？
答案　参照古海岸线弯曲和更替方向可知，整体上西北高，东南低，即地势由西北向东南倾斜，C项正确。

考向一　地形、地势判断
(上海地理)等高线图可以反映一个地区的地貌特征，下图为“某地区等高线(单位：m)图”。回答1～2题。

1．图中两条400米等高线之间部分表示的地形单元是(　　)
A．山脊 B．陡崖
C．断块山脉 D．峡谷
2．图中310米等高线相邻的灰色部分最可能是(　　)
①崩塌堆积物　②突出小基岩　③河中的沙洲　④低矮的山丘
A．①② B．②③ C．③④ D．①④
答案　1.D　2.A
解析　第1题，图中两条400米等高线处以陡崖的图例进行标注，则两条400米等高线之间为两侧坡度陡峻的峡谷。第2题，310米等高线位于图中陡崖下方，部分与图中代表陡崖的图例重合。图中灰色部分是导致310米等高线与陡崖图例断断续续分开的原因。因此灰色部分应是陡崖崩塌后的堆积物或突出的基岩。
考向二　等高线相关计算
(全国文综)读下图，完成第3题。

3．图示区域内最大高差可能为(　　)
A．50 m B．55 m C．60 m D．65 m
答案　C
解析　图中最高处海拔在80～85 m之间，最低处海拔在20～25 m之间，所以最大高差为55<Δh<65，只有C项符合。
读“我国某区域等高线地形图(单位：米)”，完成下题。

4．E点的海拔可能为(　　)
A．48米 B．98米 C．103米 D．152米
答案　D
解析　首先从图中可以读出等高距为50米，根据等高线数值变化和河流流向，可读出E点附近等高线为150米，图中E点附近有河流流经，根据河流流向与E点附近等高线凸向相反可知，河流自东北向西南流向湖泊，因此E点海拔高于150米，D正确。


(2018·江苏地理)“地坑院”是黄土高原上的特色民居。2017年2月，《航拍中国》以空中视角立体化展示了这个“地平线下古村落，民居史上活化石”的全貌。左图为“某地坑院村落景观图”，右图为“某黄土塬地形示意图”。读图回答下题。

右图中，适合建造地坑院村落的是(　　)
A．甲 B．乙 C．丙 D．丁
答案　D
解析　读左图知，地坑院村落建在地势较为平坦的地区。读右图知，丁地等高线稀疏，地势平坦，适合建造地坑院村落，故D项正确。甲地东北侧为沟谷，位于沟谷的顶部，水土流失容易导致坍塌，不适合建造地坑院村落，A项错误；乙、丙两地地势起伏大，不适合建造地坑院村落，B、C项错误。






(1)读数值，判海拔和相对高度。
(2)读最大值和数值变化，判地形类型和坡向。
(3)读线的疏密，判坡度和落差。
(4)读线的走向，判地形延伸方向。
(5)读线的弯曲，判地形部位。
(6)读线的局部闭合，判高度范围。

读“北半球中纬度某地等高线示意图”(单位：米)，完成1～2题。

1．图中河流的流向大致为(　　)
A．先向东，再向东南 B．先向西南，再向南
C．先向北，再向东北 D．先向西北，再向西
2．该区域的东面临海，区域内有一个村庄夏季能看到海上日出，而冬季看不到，这个村庄可能是图中的(　　)
A．甲村 B．乙村 C．丙村 D．丁村
答案　1.C　2.C
解析　第1题，河流形成于山谷，其流向与等高线弯曲方向相反，再结合指向标可判断出图中河流先向北流，再向东北流。第2题，该地位于北半球，夏季日出东北方向，冬季日出东南方向。该村庄夏季能够看到海上日出而冬季看不到，说明该村东南部有山地阻挡。图中只有丙村东南方向有山地遮挡，在冬季看不到海上日出。
(2019·南昌联考)下图是“福州城区边缘某区域等高线(单位：m)地形图”。读图，完成3～4题。

3．图中最高点和最低点的高差可能为(　　)
A．500 m B．550 m
C．600 m D．650 m
4．图中有一座占地17 000 m2的寺庙，有“进山不见寺”的特点。该寺庙最可能位于(　　)
A．甲处 B．乙处
C．丙处 D．丁处
答案　3.B　4.D
解析　第3题，图中等高距是50 m，根据等高线数值的递变规律可知，图中最高点的海拔在900～950 m之间，最低点海拔在350～400 m之间，所以两点高差在500～600 m之间。故选B。第4题，“进山不见寺”，说明寺庙位于山中低地，丁处符合。


1．等高线与点状地理事物的区位

区位要求
图示
水库
坝址
应选在等高线密集的河流峡谷出口最窄处，其次还应避开地质断裂地带

库区
宜选在河谷地区或洼地、小盆地，依据坝高考虑移民、生态环境等问题
港口
应建在等高线稀疏、等深线密集的港湾地区，保证陆域平坦、港阔水深，风浪小

航空港
①应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方；②地质条件好
宿营地
宿营地应避开河谷、河边，以预防突降暴雨造成的山洪；避开陡崖、陡坡，以防崩塌、落石；应选在地势较高的缓坡或较平坦的鞍部宿营


2.等高线与线状地理事物的区位

区位要求
公路、铁路

一般要求坡度平缓(尽量与等高线平行)，线路较短，少占农田、少建桥梁，避开陡崖、陡坡、沼泽区、溶洞区等。翻山公路应绕行(如EHF)或走鞍部(如EMF)
引水路线
首先考虑从高处向低处引水，再结合距离的远近确定，避免通过山脊等障碍
输油、输气
管道
路线尽可能短，尽量避免通过山脉、大河等，以降低施工难度和建设成本

3.等高线与面状地理事物的区位

区位要求
图示
农业生
产布局
根据等高线地形图反映的地形类型、坡度陡缓，合理布局。平原宜发展种植业；山区宜发展林业、畜牧业

工业区、
居民区
选址
一般选在靠近水源、交通便利、等高线间距较大的平坦开阔处


补充点拨　地形与河流的关系

判断
水系
特征
①山地常形成放射状水系；
②盆地常形成向心状水系；
③山脊常为河流的分水岭(山脊线)；
④山谷常有河流发育(山谷线)；
⑤等高线穿越河谷时向上游弯曲(河流处等高线向高处弯曲)
判断
水文
特征
①等高线密集的河谷，流速大、水能资源丰富，在陡崖处形成瀑布；
②河流流量除与降水量有关外，还与流域面积(集水区域面积)有关(流域的边界即分水岭)；
③河流出山口处常形成冲积扇(洪积扇)



(2019·江苏地理)下图为“某地地形与甲地建筑物布局示意图”。读图，回答下题。

与乙地相比，将建筑物布局在甲地主要考虑的因素是(　　)
A．地形 B．水源 C．植被 D．坡向
答案　D
学科关键能力提升
(1)审题：你从上述材料中解读到哪些地理信息？依据是什么？
答案　由等高线图知，甲、乙均位于山坡上，有河谷、农田相隔，均不靠近河流；甲、乙等高线疏密程度相似。
(2)破题：你在回答上题时调用了哪些地理知识？
答案　本图方向为上北下南左西右东；甲为南坡，乙为西北坡；等高线密集处坡度陡，稀疏处坡度缓。
(3)解题：解答上题从哪些方面分析？
答案　甲、乙的地形相似，均不靠近河流(水源)，均为自然植被，只有坡向不同。虽无位置信息，但可默认为我国某地，甲处为阳坡，适合居住。

考向一　等高线图中“点状地理事物”的选址
(江苏地理)5月初，几位“驴友”到我国东南部某山区旅游。下图为“该山区地形示意图”，图中①～⑥处为露营和观景的备选地点。读图，回答下题。

1．最适宜作为露营地的是(　　)
A．① B．② C．③ D．④
答案　B
解析　②地位于山谷附近，与河流距离适中，易于取水，并且等高线稀疏，地形平坦开阔，最适宜作为露营地。而①地位于河谷，易受水灾；③地位于陡崖处，不安全；④地位于山顶附近，气温较低，地势较陡。
(2017·江苏地理)我国东南沿海某地拟修建一座水位60米的水库。下图为“拟建水库附近地形示意图”。读图，回答下题。

2．建设成本最低的水库大坝宜建在(　　)
A．甲 B．乙 C．丙 D．丁
答案　A
解析　建设成本最低的水库大坝应建在河流峡谷处，水库水位为60米，则由60米等高线围成的区域中，等高线水平距离最窄处即为理想坝址所在地，即为图中甲处，由此可确定答案为A。
读“某区域等高线地形图”，完成下题。

3．近水且受水患影响最小的居民点是(　　)
A．④ B．③ C．② D．①
答案　D
解析　图中四个居民点均沿河分布，靠近水源，其中②③④三地位于河谷平原地区，地势较低，易受水患影响。而①地位于地势稍高的鞍部地带，受水患影响最小。
考向二　等高线图中“线状地理事物”的选址
(江苏地理)新疆牧民季节性地转场在冬、夏牧场之间。下图为“新疆某地冬、夏牧场分布示意图”。读图，回答下题。

4．图中四条转场线路最合理的是(　　)
A．① B．② C．③ D．④
答案　C
解析　路线①有部分路段等高线密集，因而坡度十分陡峭，不合理；路线②经过山脊，不合理；路线④经过了山顶或山间小盆地，该线路地势起伏较大，不合理；路线③沿着山谷，有牲畜饮用水源，等高线分布比较均匀，坡度较和缓。

考向三　等高线图中“面状地理事物”的选址
(四川文综)下图示意“我国黄土高原某地林木的分布状况”，图中相邻等高线之间高差均为30米。读图，回答下题。

5．林木生长与土壤水分条件相关，图中林木密集区位于(　　)
A．鞍部 B．山谷 C．山脊 D．山顶
答案　B
解析　黄土高原地处半湿润与半干旱的过渡地区，降水较少，蒸发旺盛，林木密集区只可能分布在海拔较低、水分条件较好的山谷地带。


1．地形剖面图的绘制步骤
第一步：确定剖面线。在等高线图上画出一条剖面线(可能为已知，如下图中的AB)。

第二步：确定比例尺(包括水平比例尺和垂直比例尺)，画横轴和纵轴。纵坐标表示高度，横坐标表示水平距离。
第三步：标刻度。横轴数值范围参照比例尺确定，纵轴最大数值为剖面线与等高线交点中的最大值加等高距，最小值为交点的最小值减等高距。
第四步：描点。将剖面线与等高线的所有交点(或仅描关键点，如最高点、最低点)按其水平距离和高程转绘到坐标图中。
第五步：连线。用平滑曲线将各点顺次连接，注意相邻两点间的升降趋势(如图中8、9两点高度相同，两者之间为河谷，地势较低)。AB沿线的剖面图如下：

易错易混
地形剖面图有水平比例尺和垂直比例尺；水平比例尺往往与原图比例尺一致，垂直比例尺可根据实际情况确定。
2．辨别地形剖面图与等高线地形图是否对应的方法

第一步：看起止点海拔。
A在200～250m之间，B在250～300m之间，两图对应。
第二步：看最高点和最低点的海拔。
a在250～300m之间；b在150～200m之间；c在350～400m之间，两图对应。
第三步：看最高点与最低点间的水平距离及坡度。
四点(a、b、c、B)的水平距离大致相等，但等高线图中bc坡上陡下缓，剖面图中无体现，可见两图并非完全对应。
3．确定是否通视
两点间若为山谷、河流、凹坡，可通视，若为山顶、山脊、凸坡、鞍部，需绘制剖面图确定。
温馨提示
两点间有山顶、山脊、凸坡、鞍部不一定不通视，只有高于视线才不通视，所以应该绘剖面图分析。


(天津文综)某中学地理小组对下图所示区域进行考察。在同学们绘制的地形剖面图中，依据下图甲、乙两处连线绘制的是(　　)



答案　C
学科关键能力提升
(1)审题：你从上述材料中解读到哪些地理信息？依据是什么？
答案　依据图中显示，甲位于小山顶上，依次经历了一个山谷的上游，一个山脊和一个低地，低地中又出现了一个高于300米的高地，然后在一个山坡上到达乙地，全程最低处海拔200米。
(2)破题：你在回答上述问题时调用了哪些地理知识？
答案　依据等高线判定地形；依据等高线疏密判断坡度陡缓。
(3)解题：解答上题从哪些方面分析？
答案　依据特殊点的高度和坡度的陡缓可选出正确答案。

考向一　地形剖面图与等高线地形图的对应
(2019·江苏地理)下图为“某地地形与甲地建筑物布局示意图”。读图，回答下题。

1．与甲地地形平整方式相符的剖面是(　　)

答案　B
解析　根据左图可知，建筑物北侧等高线密集，坡度较陡，建筑物所在地等高线稀疏，说明地形缓和。结合右图可知，建筑物南侧分布有大量农田，地势相对低平，故选B。
考向二　地形剖面图的转绘与应用
2．(山东文综)下图为“辽河流域局部区域图”。读图，完成下题。

绘出AB两点之间的地形剖面示意图。
答案　见下图。

解析　地形剖面图的绘制要根据提供的等高线图读出海拔，水平比例尺不变，根据剖面线与等高线的交点的海拔确定位置，然后用平滑的曲线连接。
3．(全国文综)某山区的一所学校，拟组织学生对附近公路的交通流量进行调查。读图，完成下列要求。

(1)判断在E、F、G三个地点中，能目测到车辆经过H处的是__________。
(2)试用地形剖面图解释你所做的判断，并作简要说明。
答案　(1)G　(2)见下图。从剖面图上可以看出G地到H点之间没有障碍，可以清晰地观察。



(2019·全国文综Ⅱ)下图示意宾川县的地形。读图，回答问题。

指出宾川县地形的主要特点，并推测耕地分布及数量的特点。
答案　地形特点：山高谷深。
耕地特点：耕地主要分布在谷地和山间盆地，数量少(或面积小、占土地面积比重小)。

思考方向
答题思路
地形
地形
类型
以××为主(高原、平原、山地、丘陵、盆地)
地形
分布
××(地形类型)分布于××(方位)
地貌
类型
属于××(喀斯特、丹霞等)地貌
地势
地势高(低)；××(方位)高，××(方位)低[或自××(方位)向××(方位)升高(降低)]；地形平坦(崎岖)或地势起伏大(小)
海岸线
海岸线平直；海岸线曲折，多半岛、岛屿
特殊地貌
喀斯特地貌发育(广布)、冰川地貌发育(广布)


1．(山东文综)读“美国原生海岸红杉分布区及周边区域图”， 描述原生海岸红杉分布区的地形特征。

答案　地形以山地、平原为主；地势东高西低。
2．(四川文综)阅读材料，回答下列问题。
材料　“蓉欧快铁”运行线路图(图1)，甲区域等高线地形图(图2)。

据图2，描述图1中甲区域的地形特征。
答案　高原、山地为主；高原分布在西南(南)部和东北(北)部，山地主要分布在中部；地势起伏大，西南(南)高，东北(北)低。
3.(福建文综)下图示意关中地区和楚河地区。阅读图文材料，完成问题。

说出渭河平原南北两侧(沿108°E)的地形特征差异。
答案　南侧：以山地为主，地势较高(南高北低)，起伏较大。北侧：以高原为主，地势较低(北高南低)，起伏较小。

(2019·武汉模拟)等高线是反映地形特征和分布等内容的重要形式。据此回答第1题。

1．下列地形图所对应的等高线图，正确的是(　　)

A．尖顶—甲图 B．圆顶—乙图
C．平顶—丙图 D．凹地—丁图
答案　B
解析　山地的尖顶表现在等高线图上有较为鲜明的棱角，如丁图所示；圆顶的等高线基本呈同心圆分布，如乙图所示；平顶的等高线中心有明显的平面，如甲图所示；丙图所示的等高线，内有示坡线，表示越往中间海拔越低，为凹地。
2．有关下图虚线或字母处所表示的地形部位，判断正确的是(　　)

A．①山脊　②山谷　③鞍部　④山顶
B．①山脊　②山脊　③山顶　④鞍部
C．①山谷　②山脊　③山顶　④鞍部
D．①山谷　②山谷　③山顶　④鞍部
答案　D
(2019·湖南长郡中学检测)下图为“我国某湖泊等深线图”，图中等深距为10 m。读图，完成第3题。

3．该湖泊最大深度可能为(　　)
A．55 m B．65 m C．75 m D．85 m
答案　B
解析　图中等深距为10 m，根据等深线的条数可以判断该湖泊最大深度为60～70 m，结合四个选项，可能为65 m，所以B项正确。
(2020·青岛模拟)下图为“某地等高线示意图”(单位：m)。读图，完成第4题。

4．甲、乙间修建一条山区公路，比较合理的筑路方案是(　　)
A．方案1 B．方案2 C．方案3 D．方案4
答案　C
解析　根据山区修路原则，应尽量少穿越等高线。甲、乙间修建山区公路，比较合理的筑路方案是方案3，该方案穿越等高线条数少，路程也较短，坡度最缓；方案1、方案4穿越等高线条数多、坡度陡；方案2在甲处坡度较大，且比方案3路线长。
(2020·深圳调研)下图为“某岛等高线地形图”。读图，回答第5题。

5．图中最适合露营的地点是(　　)
A．① B．② C．③ D．④
答案　D
解析　从图中可以看出，①处等高线闭合且数值向外减小，为山峰，海拔高，起伏大，不适宜露营，②处位于山脊，不适宜露营，③处南部等高线密集，说明坡度陡，可能出现落石等现象，不适宜露营，④处等高线稀疏，坡度和缓，且位于谷地一侧海拔较高处，适宜露营，所以D正确。
(2019·广州模拟)读“我国某区域等高线简图”(单位：米)，完成第6题。

6．图中陡崖顶部P点(　　)
A．海拔可能为450米
B．距丁村的水平距离约为500米
C．可直视丙村
D．距陡崖底部垂直距离可能为398米
答案　D
解析　P地海拔范围是500～600米；距丁村的水平距离大约600～700米(可借助比例尺量算)；与丙村之间有山脊阻挡，不能直视；陡崖相对高度可以用(n－1)d≤Δh＜(n＋1)d(n为重合的等高线条数，d为等高距)计算，也可用顶部和底部高度范围相减计算，即(500～600)－(200～300)＝(200～400)，陡崖相对高度范围是200～400米。

(2019·太原诊断性检测)下图示意某地的等高线分布。读图，完成第7题。

7．若a、c两河的支流相连，则流量显著增大的地点是(　　)
A．① B．② C．③ D．④
答案　B
解析　若a、c两河的支流相连，说明两河中的其中一条的支流发生了溯源侵蚀。找到a、c两河相连处，根据河谷附近的等高线特征(凸向高值)，可知a河的海拔较低，两河相连后，a河夺得c河支流的部分河水，下游②处流量明显增大。B正确。
(2020·山西五地市期末联考)下图为“我国某地等高线图”，比例尺为1∶50 000。读图，回答8～10题。

8．该地聚落集中在(　　)
A．① B．② C．③ D．④
9．图中区域与过境省道上跨河大桥的相对高度最大可能是(　　)
A．59 m B．60 m C．79 m D．89 m
10．“远处的地平线上，一轮太阳将要落下，西边的晚霞挥动着绚丽的纱巾，迷糊间，山坡的茅草都镀上了一片金黄色。”该文来源于该地一位同学的寒假作文，下列四地中能看到文中景观的是(　　)
A．① B．② C．③ D．④
答案　8.B　9.C　10.A
解析　第8题，聚落适宜布局在地形平坦且距离水源较近的地方，图中②符合条件；①位于山脊，地形不够开阔，A错误；③位于陡崖下，也不适合聚落分布，C错误；④位于陡坡上，D错误。故选B。第9题，图中区域最高点位于陡崖附近的山峰，与过境省道上跨河大桥之间隔了7条等高线，图中等高距为10米，则两地相对高度为(7－1)×10＝60米<ΔH<(7＋1)×10＝80米，依据选项，最大值可能是79米。故选C。第10题，我国寒假时，太阳直射南半球，太阳于西南方向落下，该地能看到地平线上日落景观，说明西南方向无障碍物遮挡视线，①地符合条件，A正确；②地西南方向有山地遮挡，B错误；③地西南方向有陡崖遮挡，C错；④地西南方向有山脊遮挡，D错误。故选A。
(2019·重庆九校联盟联考)读“某地区地形图”，完成11～13题。

11．图中a、b两条河流(　　)
A．均为东流 B．a向西流，b向东流
C．均向西流 D．a向东流，b向西流
12．图示c、d、e、f四地中，站在山峰上可以看到(　　)
A．c地 B．d地 C．e地 D．f地
13．该地区政府欲在a、b两河之间修建一条运河把两河连接起来，图中四条线路可行的是(　　)
A．① B．② C．③ D．④
答案　11.B　12.D　13.B
解析　第11题，图中没有经纬网也没有指向标，则可以根据上北下南、左西右东确定整体方向。根据河流流向与等高线弯曲方向相反可知，a向西流，b向东流。故选B。第12题，山峰和c地、e地之间为凸坡，不可视，A、C错误；山峰看d地被山脊线遮挡，不可视，B错误；山峰和f地之间为凹坡，可视，D正确，故选D。第13题，运河选线一般要求线路短，地形平坦，工程量小，建设成本低。①经过山脊线，A错误；②线路穿过的等高线最少，地势最为平坦，B正确；③④穿过多条等高线，地势起伏较大，工程量大，不可行，C、D错误。故选B。
(2019·寿光现代中学开学检测)下图为“等高线地形图”，a、c、d为等高线上的数值，xy为过等高线的一直线，虚线表示河流，图中等高距为200米。读图，回答14～15题。

14．若c数值为300，d＝c，图中等高线a和等高线内b的数值分别可能是(　　)
A．100　350 B．100　500
C．500　300 D．500　250
15．若图中c数值为300，d＝a，沿图中xy直线的地形剖面图是(　　)


答案　14.D　15.C
解析　第14题，河流发育在山谷，山谷等高线向高处凸，说明a值大于c值，可能为500；d＝c且等高线闭合，可判断b值应小于300，D正确。第15题，找出剖面线xy沿线特殊点并判定高度，如图中x>500米，b>500米，y<300米，即可判断选项C正确。
16．(2019·烟台二中月考)下图为“我国东南部某地等高线地形图”。读图，完成下列问题。

(1)下面四幅地形剖面图中，能正确反映上图中P—Q一线地势起伏状况的是(　　)




(2)图示区域内最大高差小于________米。
(3)描述图示地区的地形、地势特点。
答案　(1)A　(2)550　(3)地形以低山、丘陵为主，地势从中部向四周降低(或地势从中部分别向南、向北降低)，地势起伏较大(或东南部较陡，西侧有一陡崖)。
