2021年中考物理高分一轮复习课时训练 电与磁（含答案解析）

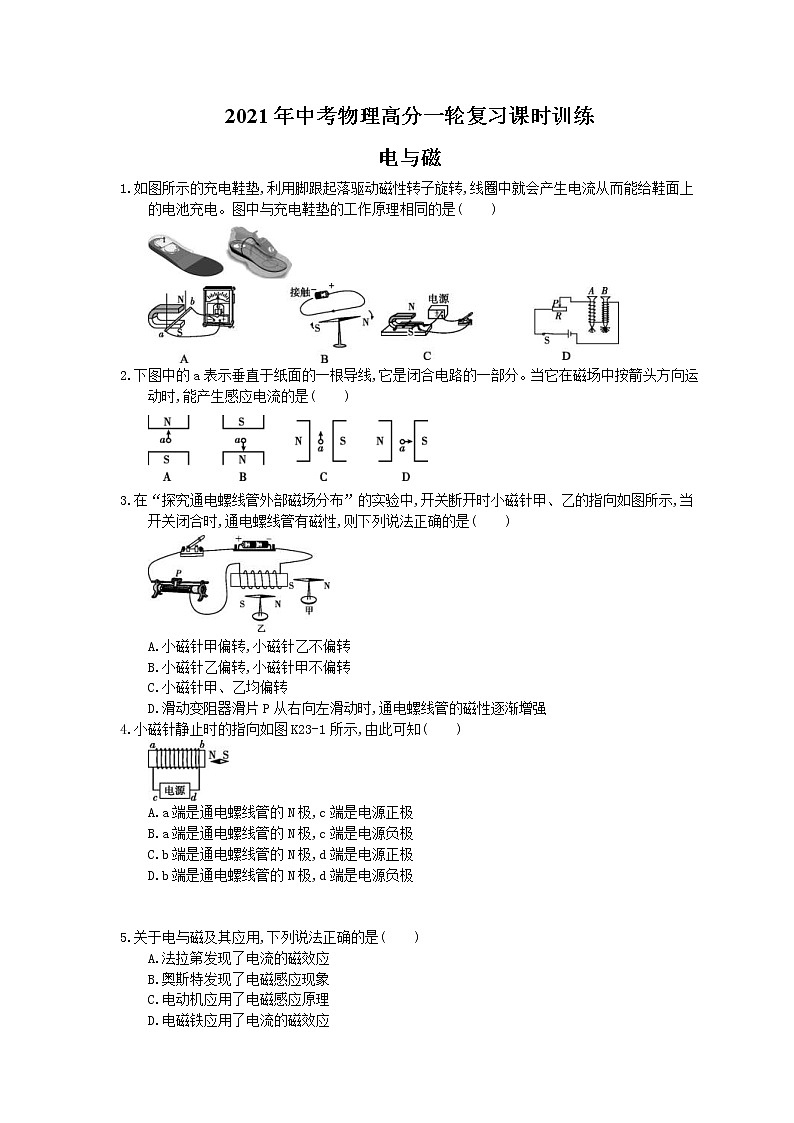

2021年中考物理高分一轮复习课时训练

电与磁

1.如图所示的充电鞋垫,利用脚跟起落驱动磁性转子旋转,线圈中就会产生电流从而能给鞋面上的电池充电。图中与充电鞋垫的工作原理相同的是              (　　)

2.下图中的a表示垂直于纸面的一根导线,它是闭合电路的一部分。当它在磁场中按箭头方向运动时,能产生感应电流的是              (　　)

3.在“探究通电螺线管外部磁场分布”的实验中,开关断开时小磁针甲、乙的指向如图所示,当开关闭合时,通电螺线管有磁性,则下列说法正确的是              (　　)

A.小磁针甲偏转,小磁针乙不偏转

B.小磁针乙偏转,小磁针甲不偏转

C.小磁针甲、乙均偏转

D.滑动变阻器滑片P从右向左滑动时,通电螺线管的磁性逐渐增强

4.小磁针静止时的指向如图K23-1所示,由此可知              (　　)

A.a端是通电螺线管的N极,c端是电源正极

B.a端是通电螺线管的N极,c端是电源负极

C.b端是通电螺线管的N极,d端是电源正极

D.b端是通电螺线管的N极,d端是电源负极

5.关于电与磁及其应用,下列说法正确的是              (　　)

A.法拉第发现了电流的磁效应

B.奥斯特发现了电磁感应现象

C.电动机应用了电磁感应原理

D.电磁铁应用了电流的磁效应

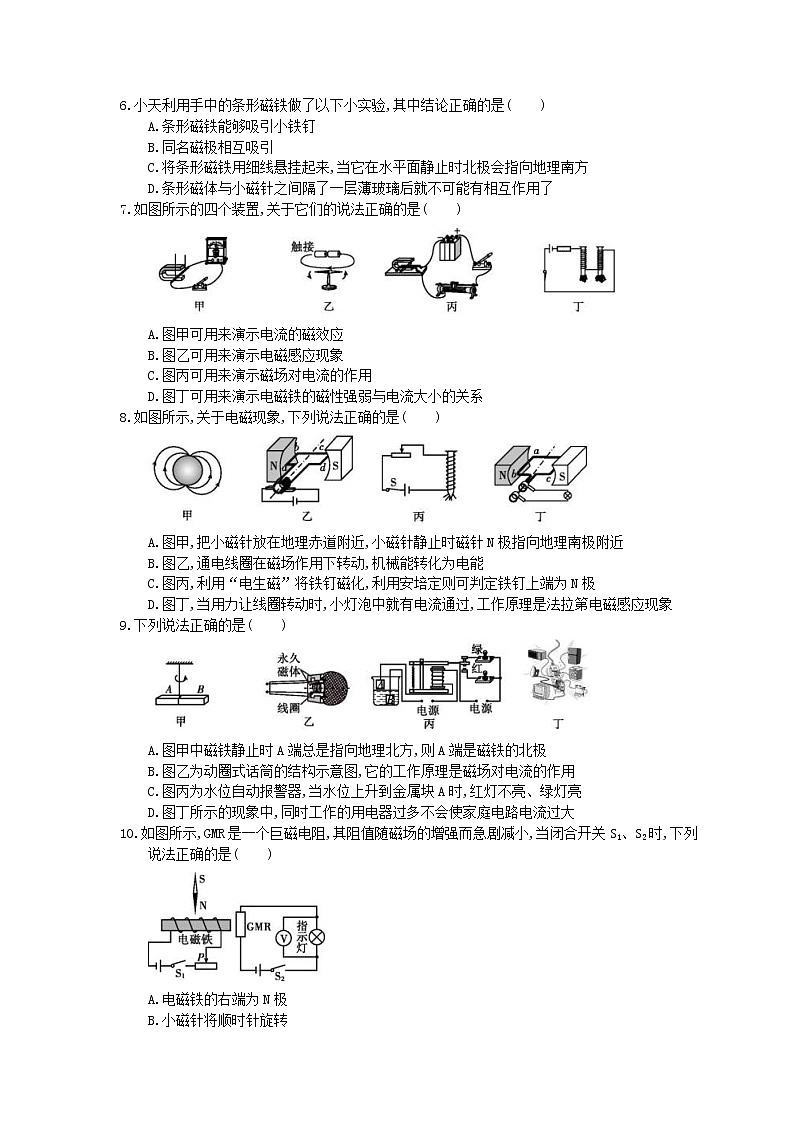

6.小天利用手中的条形磁铁做了以下小实验,其中结论正确的是              (　　)

A.条形磁铁能够吸引小铁钉

B.同名磁极相互吸引

C.将条形磁铁用细线悬挂起来,当它在水平面静止时北极会指向地理南方

D.条形磁体与小磁针之间隔了一层薄玻璃后就不可能有相互作用了

7.如图所示的四个装置,关于它们的说法正确的是(　　)

A.图甲可用来演示电流的磁效应

B.图乙可用来演示电磁感应现象

C.图丙可用来演示磁场对电流的作用

D.图丁可用来演示电磁铁的磁性强弱与电流大小的关系

8.如图所示,关于电磁现象,下列说法正确的是(　　)

A.图甲,把小磁针放在地理赤道附近,小磁针静止时磁针N极指向地理南极附近

B.图乙,通电线圈在磁场作用下转动,机械能转化为电能

C.图丙,利用“电生磁”将铁钉磁化,利用安培定则可判定铁钉上端为N极

D.图丁,当用力让线圈转动时,小灯泡中就有电流通过,工作原理是法拉第电磁感应现象

9.下列说法正确的是              (　　)

A.图甲中磁铁静止时A端总是指向地理北方,则A端是磁铁的北极

B.图乙为动圈式话筒的结构示意图,它的工作原理是磁场对电流的作用

C.图丙为水位自动报警器,当水位上升到金属块A时,红灯不亮、绿灯亮

D.图丁所示的现象中,同时工作的用电器过多不会使家庭电路电流过大

10.如图所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关S1、S2时,下列说法正确的是(　　)

A.电磁铁的右端为N极

B.小磁针将顺时针旋转

C.当滑片P向左滑动时,电磁铁的磁性增强,指示灯变暗

D.当滑片P向右滑动时,电磁铁的磁性减弱,电压表的示数减小

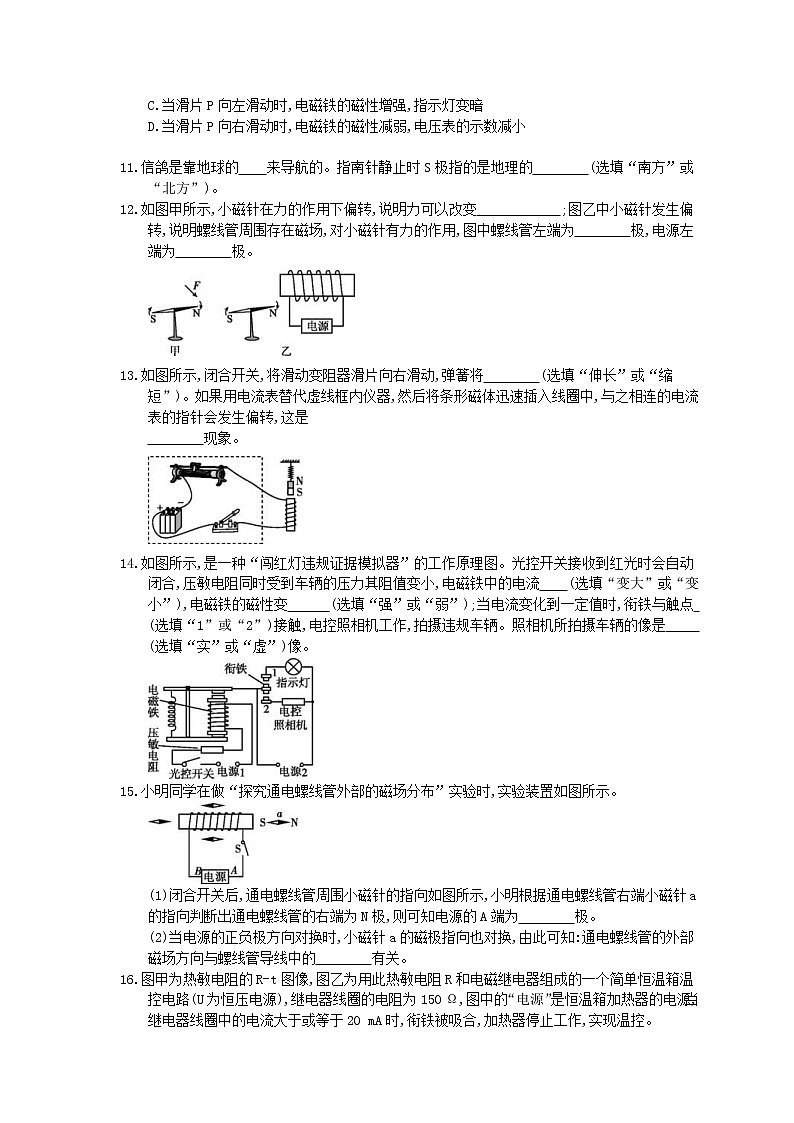

11.信鸽是靠地球的　　来导航的。指南针静止时S极指的是地理的　　　　(选填“南方”或“北方”)。

12.如图甲所示,小磁针在力的作用下偏转,说明力可以改变　　　　　　;图乙中小磁针发生偏转,说明螺线管周围存在磁场,对小磁针有力的作用,图中螺线管左端为　　　　极,电源左端为　　　　极。

13.如图所示,闭合开关,将滑动变阻器滑片向右滑动,弹簧将　　　　(选填“伸长”或“缩短”)。如果用电流表替代虚线框内仪器,然后将条形磁体迅速插入线圈中,与之相连的电流表的指针会发生偏转,这是

　　　　现象。

14.如图所示,是一种“闯红灯违规证据模拟器”的工作原理图。光控开关接收到红光时会自动闭合,压敏电阻同时受到车辆的压力其阻值变小,电磁铁中的电流　　(选填“变大”或“变小”),电磁铁的磁性变　　　(选填“强”或“弱”);当电流变化到一定值时,衔铁与触点　　　(选填“1”或“2”)接触,电控照相机工作,拍摄违规车辆。照相机所拍摄车辆的像是　　　　(选填“实”或“虚”)像。

15.小明同学在做“探究通电螺线管外部的磁场分布”实验时,实验装置如图所示。

(1)闭合开关后,通电螺线管周围小磁针的指向如图所示,小明根据通电螺线管右端小磁针a的指向判断出通电螺线管的右端为N极,则可知电源的A端为　　　　极。

(2)当电源的正负极方向对换时,小磁针a的磁极指向也对换,由此可知:通电螺线管的外部磁场方向与螺线管导线中的　　　　有关。

16.图甲为热敏电阻的R-t图像,图乙为用此热敏电阻R和电磁继电器组成的一个简单恒温箱温控电路(U为恒压电源),继电器线圈的电阻为150 Ω,图中的“电源”是恒温箱加热器的电源,当继电器线圈中的电流大于或等于20 mA时,衔铁被吸合,加热器停止工作,实现温控。

(1)恒温箱内的加热器应接在　　　　(选填“A、B”或“C、D”)之间。

(2)要实现对50~100 ℃之间任一温度的控制,该装置恒压电源U至少为　　　　V。

若恒压电源U为6 V,则滑动变阻器R'的最大阻值至少为　　　　Ω。

17.如图所示,导体AB棒放在处于蹄形磁体磁场中的水平金属轨道上。

(1)接通电源,这时会看到导体AB运动起来,这表明　　　　　　　　有力的作用。

(2)保持磁场方向不变,改变导体AB中的电流方向,导体AB的运动方向　　　　(选填“不变”或“改变”)。

(3)通电后导体AB运动的过程中,是把　　　　能转化为　　　　能的过程。

18.下图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置,闭合开关后,导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如下表。

(1)实验时通过观察　　　　　　　　　来判断电路中是否产生感应电流。

(2)由实验可知,闭合电路中的部分导体在磁场中做　　　　　　运动时,电路中产生感应电流。

(3)比较第4次和第　　　　次实验可知,导体棒运动方向相同时,感应电流的方向与磁场的方向有关。

(4)比较第7次和第8次实验可知                           　。

答案解析

1.答案为：A；

2.答案为：C；

3.答案为：B；

4.答案为：B；

5.答案为：D；

6.答案为：A；

7.答案为：C；

8.答案为：D；

9.答案为：A；

[解析] 由于地磁的S极在地理的北极附近,地磁的N极在地理的南极附近,所以若图甲中磁铁静止时A端总是指向地理北方,则A端是磁铁的北极,故A正确。动圈式话筒的工作原理是电磁感应现象,故B错误。由图丙可知,当水位上升到金属块A时,控制电路接通,电磁铁产生磁性,吸引衔铁,则红灯所在电路接通,红灯发光,故C错误。由于家庭电路中的用电器是并联的,所以同时工作的用电器过多会使家庭电路中的电流过大,故D错误。

10.答案为：D；

[解析] 当闭合开关S1、S2时,由安培定则可知电磁铁的左端为N极,小磁针将逆时针旋转,故A、B错误。当滑片P向左滑动时,电路中电阻变小,电流变大,电磁铁的磁性增强,则GMR阻值减小,指示灯变亮,故C错误。当滑片P向右滑动时,电路中电阻变大,电流变小,电磁铁的磁性减弱,GMR阻值增大,指示灯变暗,电压表的示数减小,故D正确。

11.答案为：磁场　南方

12.答案为：物体的运动状态　N　负

13.答案为：缩短　电磁感应

14.答案为：变大　强　2　实

15.答案为：(1)正，(2)电流方向

16.答案为：(1)A、B；(2)4.8　100；

[解析]

(1)当继电器线圈中的电流大于或等于20 mA时,衔铁被吸合,加热器停止工作,则加热器应接在A、B之间。

(2)由图甲可知,当温度为50~100 ℃时,R的阻值从90 Ω 降至50 Ω,当衔铁被吸合时,电路中电流I=20 mA=0.02 A,U为恒压电源,则R吸==R磁+R+R'为一定值,滑动变阻器接入电路的阻值越大,热敏电阻R的阻值越小,该装置的控制温度越高。

当电压最小时,要实现对50~100 ℃之间任一温度的控制,应使此电压下滑动变阻器接入电路电阻最小时,控制温度为50 ℃,滑动变阻器接入电路的电阻最大时,控制温度为100 ℃。

则R'接入电阻为0时,U小=IR吸=I(R磁+Rt小)=0.02 A×(150 Ω+90 Ω)=4.8 V。

当U'=6 V时,控制温度为100 ℃时,R'接入电路的电阻最大,

此时R吸'==R磁+Rt大+R',则R'=-R磁-Rt大=-150 Ω-50 Ω=100 Ω,

即滑动变阻器R'的最大阻值至少为100 Ω。

17.答案为：(1)磁场对电流　(2)改变　(3)电　机械

[解析] (3)通电后导体AB运动的过程中,消耗电能,获得机械能,是把电能转化为机械能的过程。

18.答案为：

(1)灵敏电流计指针是否偏转；

(2)切割磁感线；

(3)8

(4)磁场方向相同时,感应电流方向和导体棒运动方向有关
