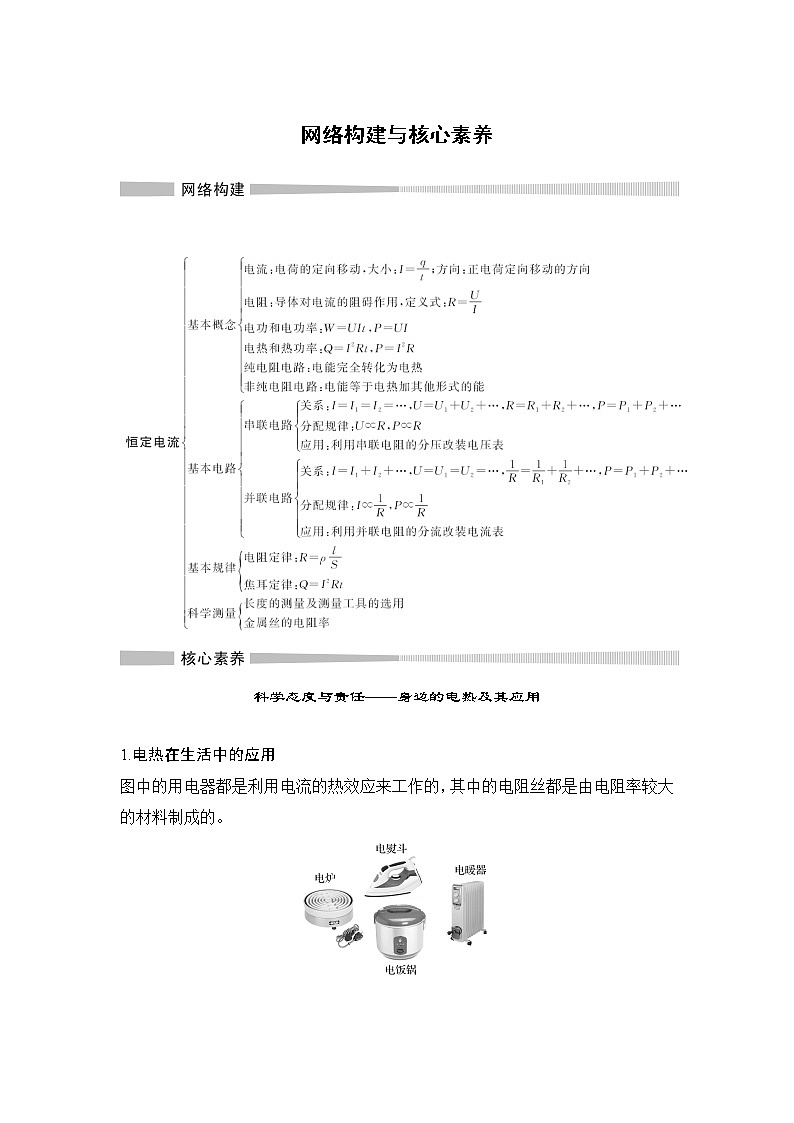

科学态度与责任——身边的电热及其应用





1.电热在生活中的应用


图中的用电器都是利用电流的热效应来工作的，其中的电阻丝都是由电阻率较大的材料制成的。








2.电热在工业生产中的应用


工业生产中的电刻笔也是利用了电流的热效应。电刻笔是炭精棒做的。给它通上几千甚至几万安的电流，碳笔尖和钢板接触时能产生1 700℃左右的高温，使接触处的钢熔化，在钢板上能刻出字或花纹来。


电焊有多种，如电阻焊、电弧焊、激光焊等。其中电阻焊就是在焊接的金属接触面上通过电流，利用接触电阻产生的热量得到适合焊接的高温，从而对接触面进行焊接的一种方法。





[针对训练1] 如图所示是家用电饭煲的电路图。将电饭煲接到稳压电源上，当开关接通“加热”挡时，电热丝以额定功率给食物加热，当食物蒸熟后，开关接通“保温”挡，给食物保温，这时电热丝的功率为其额定功率的eq \f(1,9)，电流为1.40 A，已知分压电阻的阻值是R＝100 Ω。求：





(1)保温时，电阻R两端的电压；


(2)稳压电源输出的电压；


(3)电热丝的额定功率。


解析 (1)保温时电阻R两端的电压为


UR＝IR＝1.40 ×100 V＝140 V。


(2)设电热丝的电阻为r，电源输出电压为U，由题意知(eq \f(U,R＋r))2r＝eq \f(1,9)·eq \f(U2,r)


得r＝50 Ω


故U＝I(R＋r)＝1.40×(100＋50) V＝210 V。


(3)由P＝eq \f(U2,r)，得P＝eq \f(2102,50) W＝882 W。


答案 (1)140 V (2)210 V (3)882 W


[针对训练2] (多选)如图所示是某款理发用的电吹风的电路图，它主要由电动机M和电热丝R构成。当闭合开关S1、S2后，电动机驱动风叶旋转，将空气从进风口吸入，经电热丝加热，形成热风后从出风口吹出。已知电吹风的额定电压为220 V，吹冷风时的功率为120 W，吹热风时的功率为1 000 W。关于该电吹风，下列说法正确的是( )





A.电热丝的电阻为55 Ω


B.当开关S2闭合、S1断开时，电吹风吹出冷风


C.当电吹风吹冷风时，电热丝每秒消耗的电能为1 000 J


D.当电吹风吹热风时，电动机每秒钟消耗的电能为1 120 J


解析 电动机和电阻并联，当吹热风时，电阻消耗的功率为P＝P热－P冷＝(1 000－120) W＝880 W，由P＝eq \f(U2,R)可知R＝55 Ω，故A正确；当开关S2闭合、S1断开时，只有电动机工作，电热丝不发热，则电吹风吹出冷风，选项B正确；当电吹风吹冷风时，电热丝处于断路状态，没有电流通过，电热丝每秒钟消耗的电能为0，故C错误；当电吹风吹热风时，电动机M和电热丝R并联，电动机的功率为120 W，所以每秒钟消耗的电能Q＝P冷t＝120×1 J＝120 J，故D错误。


答案 AB
