2021届高考地理一轮创新教学案：第一讲第3课时等高线地形图

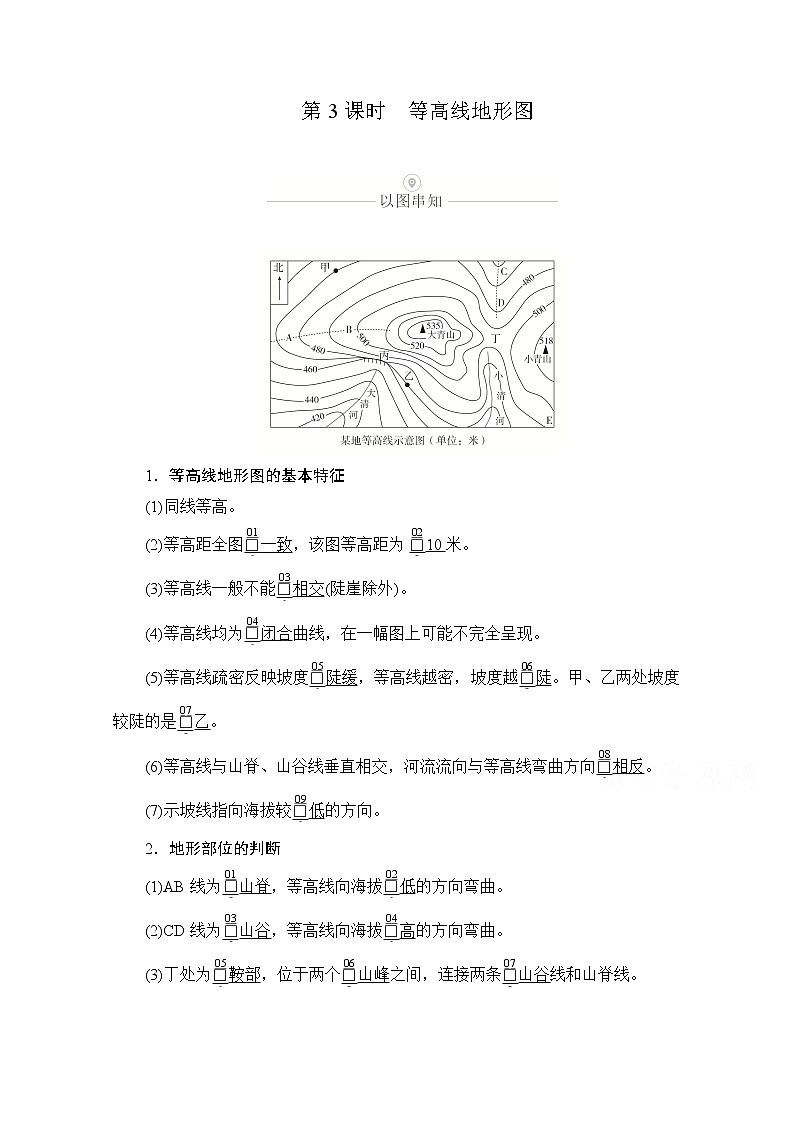

第3课时　等高线地形图

1．等高线地形图的基本特征

(1)同线等高。

(2)等高距全图一致，该图等高距为10米。

(3)等高线一般不能相交(陡崖除外)。

(4)等高线均为闭合曲线，在一幅图上可能不完全呈现。

(5)等高线疏密反映坡度陡缓，等高线越密，坡度越陡。甲、乙两处坡度较陡的是乙。

(6)等高线与山脊、山谷线垂直相交，河流流向与等高线弯曲方向相反。

(7)示坡线指向海拔较低的方向。

2．地形部位的判断

(1)AB线为山脊，等高线向海拔低的方向弯曲。

(2)CD线为山谷，等高线向海拔高的方向弯曲。

(3)丁处为鞍部，位于两个山峰之间，连接两条山谷线和山脊线。

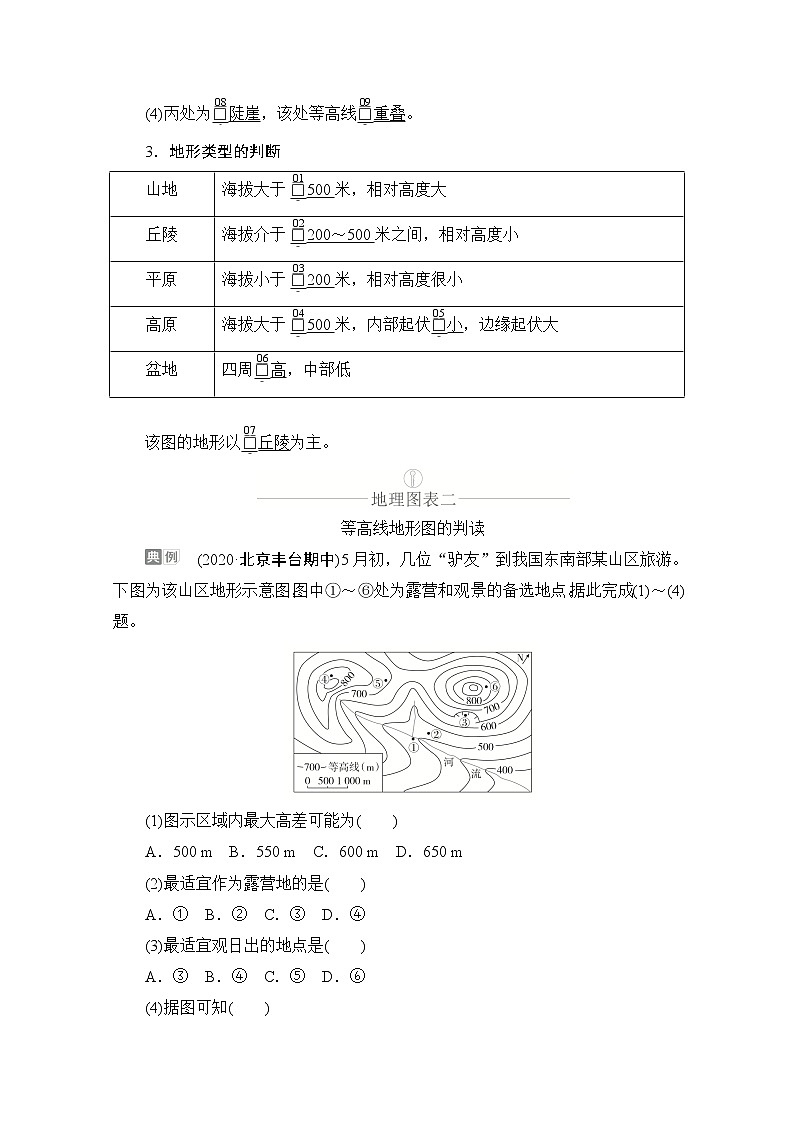

(4)丙处为陡崖，该处等高线重叠。

3．地形类型的判断

该图的地形以丘陵为主。

等高线地形图的判读

　(2020·北京丰台期中)5月初，几位“驴友”到我国东南部某山区旅游。下图为该山区地形示意图，图中①～⑥处为露营和观景的备选地点。据此完成(1)～(4)题。

(1)图示区域内最大高差可能为(　　)

A．500 m  B．550 m  C．600 m  D．650 m

(2)最适宜作为露营地的是(　　)

A．①  B．②  C．③  D．④

(3)最适宜观日出的地点是(　　)

A．③  B．④  C．⑤  D．⑥

(4)据图可知(　　)

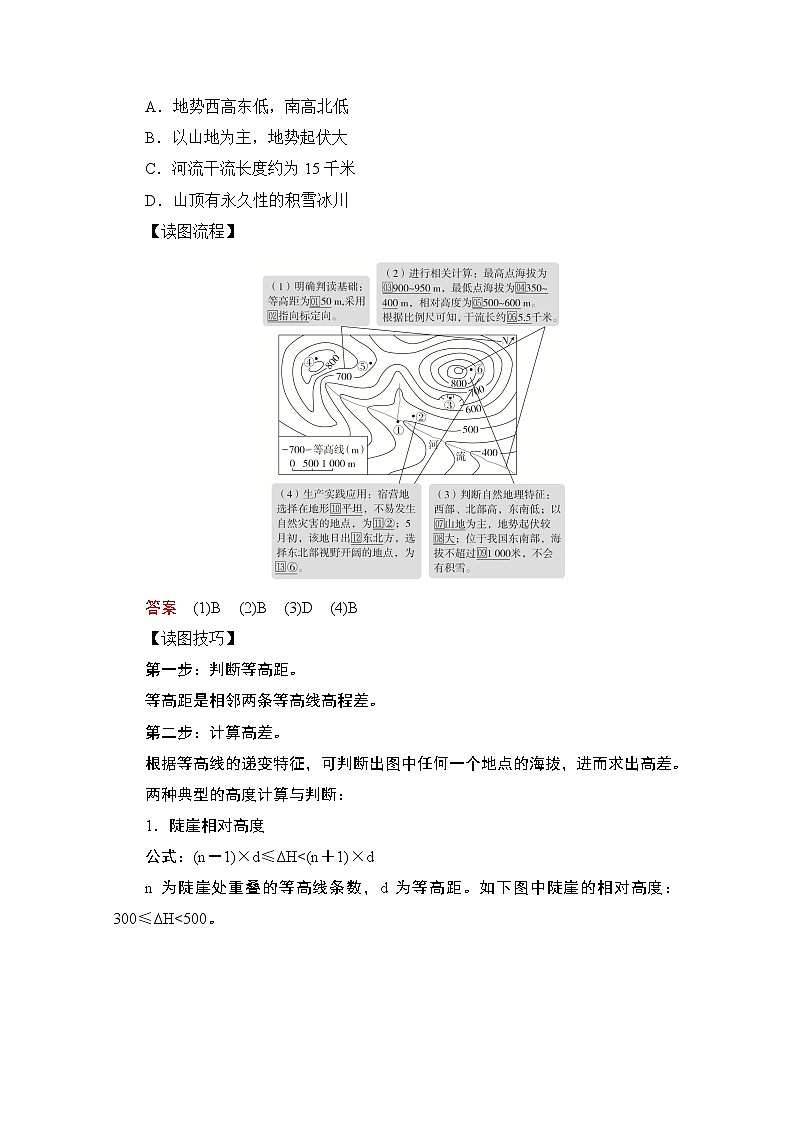

A．地势西高东低，南高北低

B．以山地为主，地势起伏大

C．河流干流长度约为15千米

D．山顶有永久性的积雪冰川

【读图流程】

答案　(1)B　(2)B　(3)D　(4)B

【读图技巧】

第一步：判断等高距。

等高距是相邻两条等高线高程差。

第二步：计算高差。

根据等高线的递变特征，可判断出图中任何一个地点的海拔，进而求出高差。

两种典型的高度计算与判断：

1．陡崖相对高度

公式：(n－1)×d≤ΔH<(n＋1)×d

n为陡崖处重叠的等高线条数，d为等高距。如下图中陡崖的相对高度：300≤ΔH<500。

2．闭合等高线内部海拔的判断

判断原则：“大于大的，小于小的”。

如右图中A处的海拔有两种可能。若n为300，则300＜A＜400(“大于大的”)；若n为200，则100＜A＜200(“小于小的”)。

第三步：判断地形部位。

等高线地形图中典型的地形部位有山顶、盆地、山脊、山谷、鞍部、陡崖等。根据各地形部位的特征和图中等高线特征即可判断地形部位。

第四步：判断地形类型。

主要地形类型有山地、高原、盆地、丘陵、平原，根据等高线的数值、递变特征和各地形特征即可判断地形类型。

第五步：判断河流特征。

河流流向：河流位于山谷中，河流的流向与等高线的弯曲方向相反。

河流流速：河流的流速与等高线疏密有关，等高线越密集，坡度越陡，河流的流速越快。

水系形态：山地常形成放射状水系，盆地常形成向心状水系。

第六步：判断气候。

在山地地区，气温随着海拔升高而降低，大致海拔每升高100米，气温降低0.6 ℃；迎风坡降水多，背风坡降水少；阳坡气温高，阴坡气温低。

(2019·鄂东南省级示范高中联考)下图是我国某地等高线地形图，A点位于36.5°N，A、B两点相对高度是288米。据此回答1～3题。

1．图中B、C两点之间的四条小路起伏最小的是(　　)

A．①  B．②  C．③  D．④

答案　C

解析　据图可知，小路③仅与一条等高线相交，说明该小路所经过的地区地势平缓，起伏最小，故C项正确。

2．冬至日正午，A峰顶的影子正好移至B点，A、B之间的水平距离大约是(　　)

A．600米  B．500米  C．400米  D．300米

答案　B

解析　A山比B地高288米，在冬至日太阳直射南回归线(23.5°S)，A山的正午太阳高度为：90°－(36.5°＋23.5°)＝30°，按照公式tanα＝H÷L(α为正午太阳高度，H为A山的高度，L为A、B之间的水平距离)，可知L＝H÷tanα≈497米，故B项正确。

3．实际调查发现C坡植物生长好于B坡是因为C坡(　　)

A．日照较强，辐射收入多  B．蒸发较少，水分充足

C．气温较高，且日变化大  D．降水较多，水源充足

答案　B

解析　该地位于我国北方地区，植物生长主要制约因素是水分条件，依据第2题可知方向信息，C坡位于北坡，为阴坡，蒸发较弱，水分条件较好，故B项正确。

考点　等高线地形图的应用

　读某地等高线地形图(单位：m)，完成(1)～(3)题。

(1)ab段河流流向是(　　)

A．由东向西   B．由东北向西南

C．由西南向东北   D．由南向北

(2)野外宿营时一般不能选择①处的主要原因是(　　)

A．处于阴坡，光照条件差

B．离河流较远，取水不方便

C．位于山脊，风力太大

D．处于河谷，邻近陡坡，受山洪和山石崩塌威胁

(3)②处修建了水泥厂，其原料主要来自③处采石场，为了运输原料，计划修建一条公路，比较合理的线路是(　　)

A．甲  B．乙  C．丙  D．丁

答案　(1)B　(2)D　(3)A

　等高线地形图在生产实践中的应用

1.选点

2．选线

3．选面

(2019·河北邢台上学期四模)下图为我国东部某地区等高线分布示意图，图中甲镇规模最大。读图，完成1～3题。

1．图中村镇大多分布在(　　)

A．较平坦的地形区

B．矿产储藏地

C．海拔在500 m以上地区

D．丘陵地区

答案　A

解析　读图可知，图中村镇大多分布在海拔小于100 m的地区，这些地区地形平坦，利于村镇的形成和分布，故A项正确。

2．图中公路线布局的原则是(　　)

①主要沿地势和缓的河谷地带分布　②不穿过河流，与河流平行延伸　③尽量连接较多的村镇　④海拔在200 m以上的区域一般不修路

A．①②  B．①③  C．①④  D．②④

答案　B

解析　读图可知，图中公路主要沿地势和缓的河谷地带分布，连接了较多的村镇，①③正确；部分路段公路穿过了河流，海拔超过了200 m，②④错误。故选B项。

3．与图中乙镇相比，甲镇规模较大的主要原因是(　　)

A．旱涝灾害较少  B．耕地面积少

C．自然资源丰富  D．水陆交通更便利

答案　D

解析　读图可知，甲镇所处位置地形平坦开阔，位于河流交汇处，水陆交通便利，故甲镇规模较大。

一、选择题

(2019·四川成都摸底)下图为我国南方某地等高线(单位：米)地形图，图中等高距均为20米。据此完成1～2题。

1．图中河流流向大致是(　　)

A．东北流向西南  B．西北流向东南

C．西南流向东北  D．东南流向西北

答案　A

解析　河流流向与等高线凸出方向相反。故图中河流流向由东北流向西南。

2．该地产业布局最合理的是(　　)

A．发展滨海旅游  B．发展木材加工工业

C．种植经济林木  D．加大水电开发力度

答案　C

解析　读图可知，该地最低处海拔介于260～280米，说明图示区域并没有位于沿海，故A项错误；图示地区海拔介于260～380米之间，说明图示地区位于我国南方低山丘陵地区，应加强植被保护，故B项错误，C项正确；该地地势落差小，不适宜发展水电，故D项错误。

(2019·江西南昌月考)读某地区等高线地形图，完成3～4题。

3．图中甲处的海拔最可能是(　　)

A．38米  B．46米  C．52米  D．63米

答案　B

解析　读图可知，甲处位于闭合等高线的内部，该闭合等高线的数值为50，其外侧两条等高线的数值分别为50和60，结合“大于大的，小于小的”的原则可知，甲处海拔为40～50米，故B项正确。

4．明初时期该地“水草丰旷，遍布茅滩”，是著名的养马基地，当时马厩最有可能位于(　　)

A．①  B．②  C．③  D．④

答案　B

解析　马厩应该修建在地势平坦开阔，且不易出现地质、水文灾害的地方。图示②地等高线较稀疏，且处于山前坡地，不易出现滑坡、泥石流、洪水等灾害。

(2020·安徽全国示范性高中名校联考)湖岸是指湖盆边缘与四周陆地相邻的地区。湖岸线是湖水面与湖岸的交线。下图所示为某地等高线图(单位：m)和湖岸线变化图。据此完成5～6题。

5．图中①②③④四处湖岸坡度最大的是(　　)

A．①  B．②  C．③  D．④

答案　A

解析　对比丰水期湖岸线与枯水期湖岸线，幅度变化最小的是①，说明①湖岸坡度最陡；幅度变化最大的是④，说明④湖岸坡度最缓，故A项正确。

6．关于图示区域的说法，正确的是(　　)

A．图中最高处海拔为550～600米

B．夏季湖水补给河水

C．甲处位于分水岭

D．能欣赏到瀑布景观

答案　C

解析　图中最高处海拔为600～650米，A项错误；该地夏季降水较多，为雨季，故夏季河水补给湖水，B项错误；甲处的地形部位是山脊，是河流的分水岭，C项正确；乙处附近有陡崖，但不会形成瀑布景观，D项错误。

二、综合题

7．(2019·北京海淀上学期期中)图一为我国华北某区域等高线地形图。读图，回答下列问题。

某游客从游客服务中心出发，沿公路步行至A处观看山腰处的溶洞。

(1)说出该游客行进的方向，估算其步行距离及A地到溶洞之间的相对高度。

图二为游客拍摄的村落照片。村落前面被一道弓形墙围绕，中部被一条弧形大墙分为上、下两部分，放眼望去，呈现独特的元宝形态。

(2)推测游客的拍摄地点位于图一中B、C、D、E中的哪一处，并说明判断的理由。

该村落堪称山区院落民居的典范。村中保留了大量明清时期的院落，这些院落小巧精致，组织紧凑。院落形状以四合院为主，多坐北朝南，院中屋舍在南面设置窗户，其他三面设置砖墙。村中建筑整体筑于山坡之上，由南向北层层抬高。村中道路则依山势修建，虽算不得宽阔，倒也平展。以当地盛产的青石和紫石铺就，寓意“平步青云”“紫气东来”。

(3)分析该村落建筑特色形成的自然地理原因。

答案　(1)行进方向：先自东向西，再向西北。

步行距离：约400～600米之间。

相对高度：60～100米之间。

(2)拍摄点位于D处；D处海拔高于村落最高点，可俯视拍摄；D处位于开阔山谷中，与村落之间视野开阔无遮挡；由地图中的村落形态可知，D处的拍摄角度恰当；D处与村落之间有一定的距离，适合拍摄村落全景。

(3)该村落地处山区，土地面积小，坡度大，所以院落小巧，道路狭窄；位于温带季风气候区，北面砖墙利于阻挡寒冷的冬季风；房屋坐北朝南，南面置窗，且依阳坡层层抬高，有利于采光通风；石材丰富，便于就地取材。

解析　第(1)题，根据公路延伸方向可判断前进方向；根据比例尺和图上距离可计算实地距离；A地海拔为650～670米，溶洞海拔为730～750米，两地相对高度为60～100米。第(2)题，据景观图可知，站在拍摄地点可俯视村落。结合景观图和等高线地形图可知，拍摄者位于村落南部拍摄，故D处符合。第(3)题，从地形、气候、原料等方面分析。小巧精致，主要与地形有关；坐北朝南，主要考虑采光和盛行风；据材料信息“以当地盛产的青石和紫石铺就”可知，原料丰富。
