2021版江苏高考物理一轮复习讲义：第7章第2节　电场能的性质

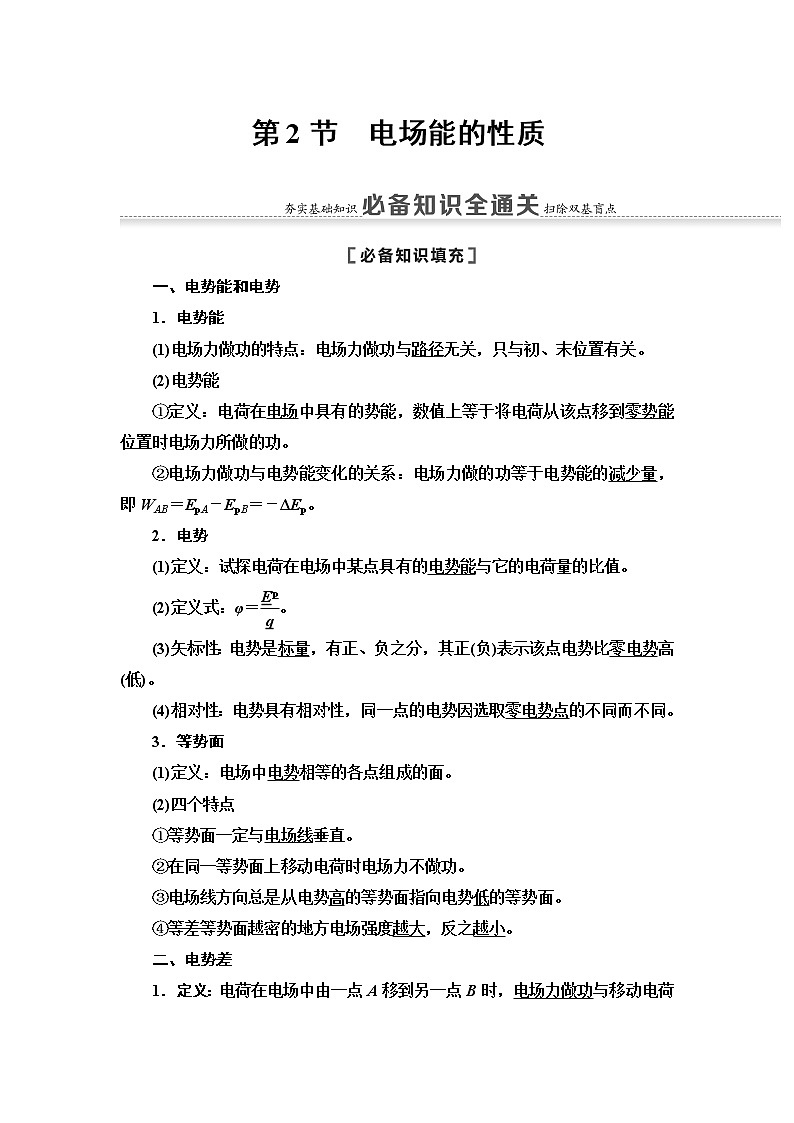

第2节　电场能的性质


一、电势能和电势
1．电势能
(1)电场力做功的特点：电场力做功与路径无关，只与初、末位置有关。
(2)电势能
①定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时电场力所做的功。
②电场力做功与电势能变化的关系：电场力做的功等于电势能的减少量，即WAB＝EpA－EpB＝－ΔEp。
2．电势
(1)定义：试探电荷在电场中某点具有的电势能与它的电荷量的比值。
(2)定义式：φ＝。
(3)矢标性：电势是标量，有正、负之分，其正(负)表示该点电势比零电势高(低)。
(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同。
3．等势面
(1)定义：电场中电势相等的各点组成的面。
(2)四个特点
①等势面一定与电场线垂直。
②在同一等势面上移动电荷时电场力不做功。
③电场线方向总是从电势高的等势面指向电势低的等势面。
④等差等势面越密的地方电场强度越大，反之越小。

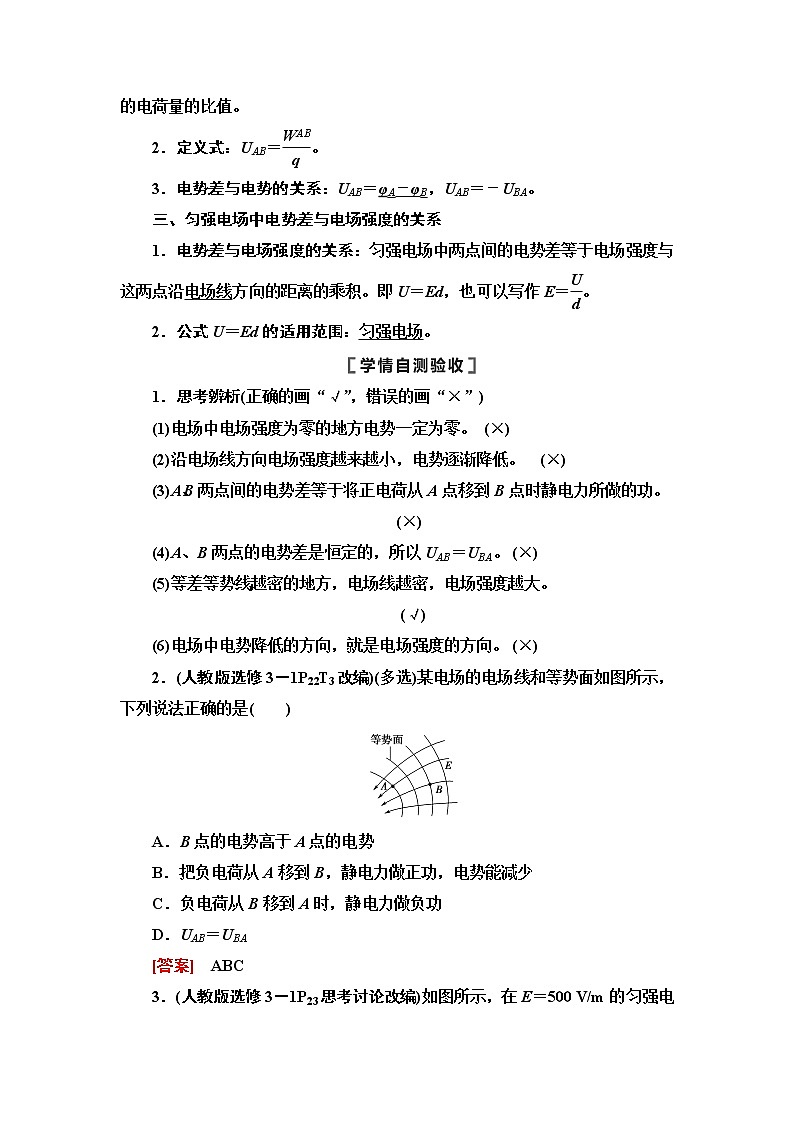

二、电势差
1．定义：电荷在电场中由一点A移到另一点B时，电场力做功与移动电荷的电荷量的比值。
2．定义式：UAB＝。
3．电势差与电势的关系：UAB＝φA－φB，UAB＝－UBA。
三、匀强电场中电势差与电场强度的关系
1．电势差与电场强度的关系：匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积。即U＝Ed，也可以写作E＝。
2．公式U＝Ed的适用范围：匀强电场。

1．思考辨析(正确的画“√”，错误的画“×”)
(1)电场中电场强度为零的地方电势一定为零。 (×)
(2)沿电场线方向电场强度越来越小，电势逐渐降低。 (×)
(3)A、B两点间的电势差等于将正电荷从A点移到B点时静电力所做的功。 (×)
(4)A、B两点的电势差是恒定的，所以UAB＝UBA。 (×)
(5)等差等势线越密的地方，电场线越密，电场强度越大。
(√)
(6)电场中电势降低的方向，就是电场强度的方向。 (×)
2．(人教版选修3－1P22T3改编)(多选)某电场的电场线和等势面如图所示，下列说法正确的是(　　)

A．B点的电势高于A点的电势
B．把负电荷从A移到B，静电力做正功，电势能减少
C．负电荷从B移到A时，静电力做负功
D．UAB＝UBA
[答案]　ABC

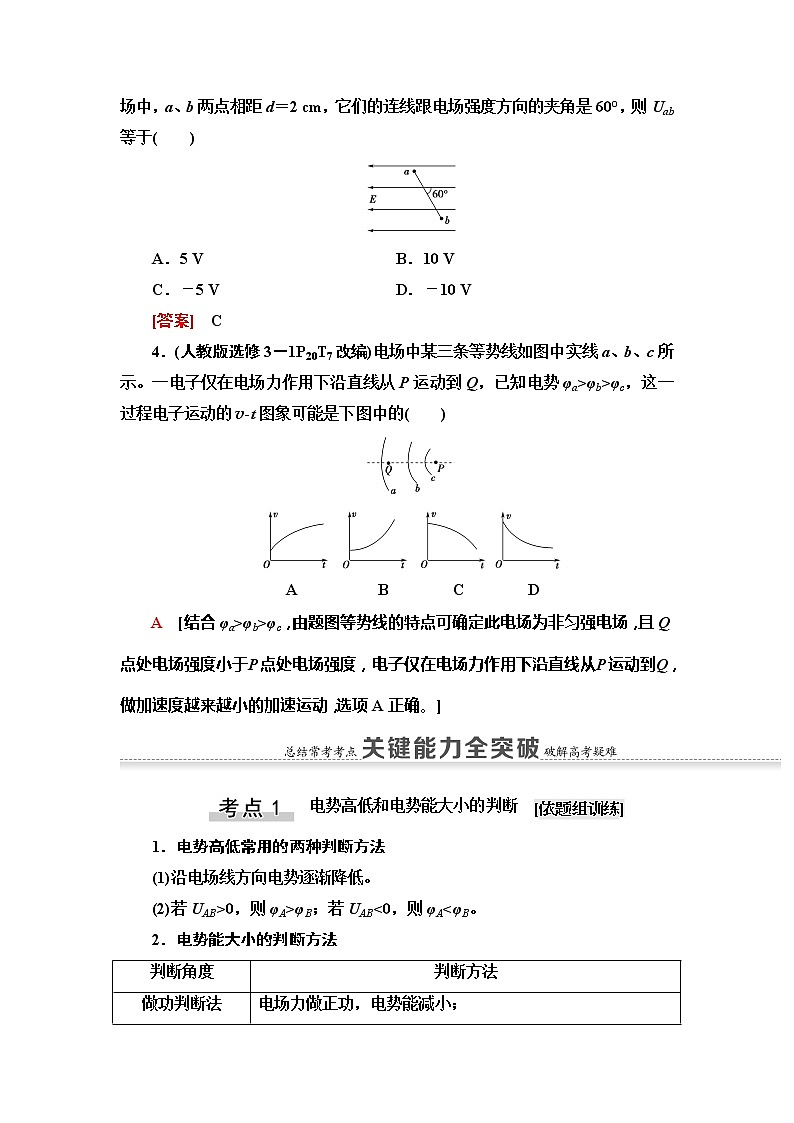

3．(人教版选修3－1P23思考讨论改编)如图所示，在E＝500 V/m的匀强电场中，a、b两点相距d＝2 cm，它们的连线跟电场强度方向的夹角是60°，则Uab等于(　　)

A．5 V B．10 V
C．－5 V D．－10 V
[答案]　C
4．(人教版选修3－1P20T7改编)电场中某三条等势线如图中实线a、b、c所示。一电子仅在电场力作用下沿直线从P运动到Q，已知电势φa>φb>φc，这一过程电子运动的v­t图象可能是下图中的(　　)


A　　　　　B　　　　C　　　　D
A　[结合φa>φb>φc，由题图等势线的特点可确定此电场为非匀强电场，且Q点处电场强度小于P点处电场强度，电子仅在电场力作用下沿直线从P运动到Q，做加速度越来越小的加速运动，选项A正确。]

电势高低和电势能大小的判断　
1．电势高低常用的两种判断方法
(1)沿电场线方向电势逐渐降低。
(2)若UAB>0，则φA>φB；若UABφC－φB，可得φCφC，选项C正确；将负试探电荷从C点搬运到B点，电场力做正功，选项D错误。]
　利用E＝定量计算
3.如图所示，匀强电场方向平行于xOy平面，在xOy平面内有一个半径为R＝5 m的圆，圆上有一个电荷量为q＝＋1×10－8 C的试探电荷P，半径OP与x轴正方向的夹角为θ，P沿圆周移动时，其电势能Ep＝2.5×10－5sin θ(J)，则(　　)

A．x轴位于零势能面上
B．电场强度大小为500 V/m，方向沿y轴正方向
C．y轴位于零势能面上
D．电场强度大小为500 V/m，方向沿x轴正方向
A　[由Ep＝2.5×10－5sin θ(J)知，x轴上的势能为零，是零势能面，电势沿y轴变化最快，电场线沿y轴方向，A正确，C错误；当θ＝90°时，Ep＝2.5×10－5 J＝EqR，解得E＝500 V/m，又电势能大于零，故电场强度的方向沿y轴负方向，B、D错误。]
4.如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0，点A处的电势为6 V，点B处的电势为3 V，则电场强度的大小为(　　)

A．200 V/m B．200 V/m
C．100 V/m D．100 V/m
A　[匀强电场的电场线与等势面都是平行、等间距排列的，且电场线与等势面处处垂直，沿着电场线方向电势逐渐降低，取OA中点C，则C点电势为3 V，连接BC即为电场中的一条等势线，作等势线的垂线，即电场中的电场线，如图所示，由几何关系可得，E＝＝＝200 V/m。故A正确。]

电场线、等势面及运动轨迹问题　
1．(2018·天津高考)如图所示，实线表示某电场的电场线(方向未标出)，虚线是一带负电的粒子只在电场力作用下的运动轨迹，设M点和N点的电势分别为φM、φN，粒子在M点和N点时加速度大小分别为aM、aN，速度大小分别为vM、vN，电势能分别为EpM、EpN。下列判断正确的是(　　)

A．vM
