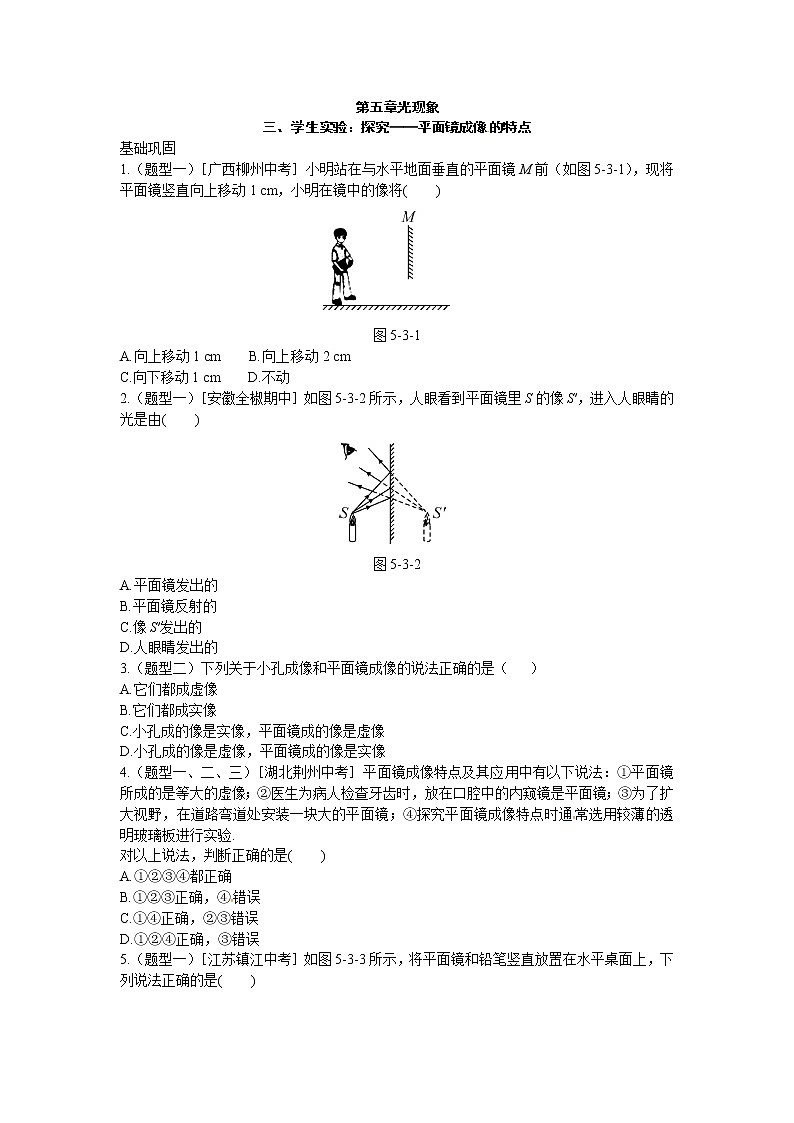

三、学生实验：探究——平面镜成像的特点


基础巩固


1.（题型一）［广西柳州中考］小明站在与水平地面垂直的平面镜M前（如图5-3-1），现将平面镜竖直向上移动1 cm，小明在镜中的像将( )





图5-3-1


A.向上移动1 cm B.向上移动2 cm


C.向下移动1 cm D.不动


2.（题型一）［安徽全椒期中］如图5-3-2所示，人眼看到平面镜里S的像S′，进入人眼睛的光是由( )[来源:ZXXK]





图5-3-2


A.平面镜发出的


B.平面镜反射的


C.像S′发出的


D.人眼睛发出的


3.（题型二）下列关于小孔成像和平面镜成像的说法正确的是（ ）


A.它们都成虚像


B.它们都成实像


C.小孔成的像是实像，平面镜成的像是虚像


D.小孔成的像是虚像，平面镜成的像是实像


4.（题型一、二、三）［湖北荆州中考］平面镜成像特点及其应用中有以下说法：①平面镜所成的是等大的虚像；②医生为病人检查牙齿时，放在口腔中的内窥镜是平面镜；③为了扩大视野，在道路弯道处安装一块大的平面镜；④探究平面镜成像特点时通常选用较薄的透明玻璃板进行实验.


对以上说法，判断正确的是( )


A.①②③④都正确


B.①②③正确，④错误


C.①④正确，②③错误


D.①②④正确，③错误

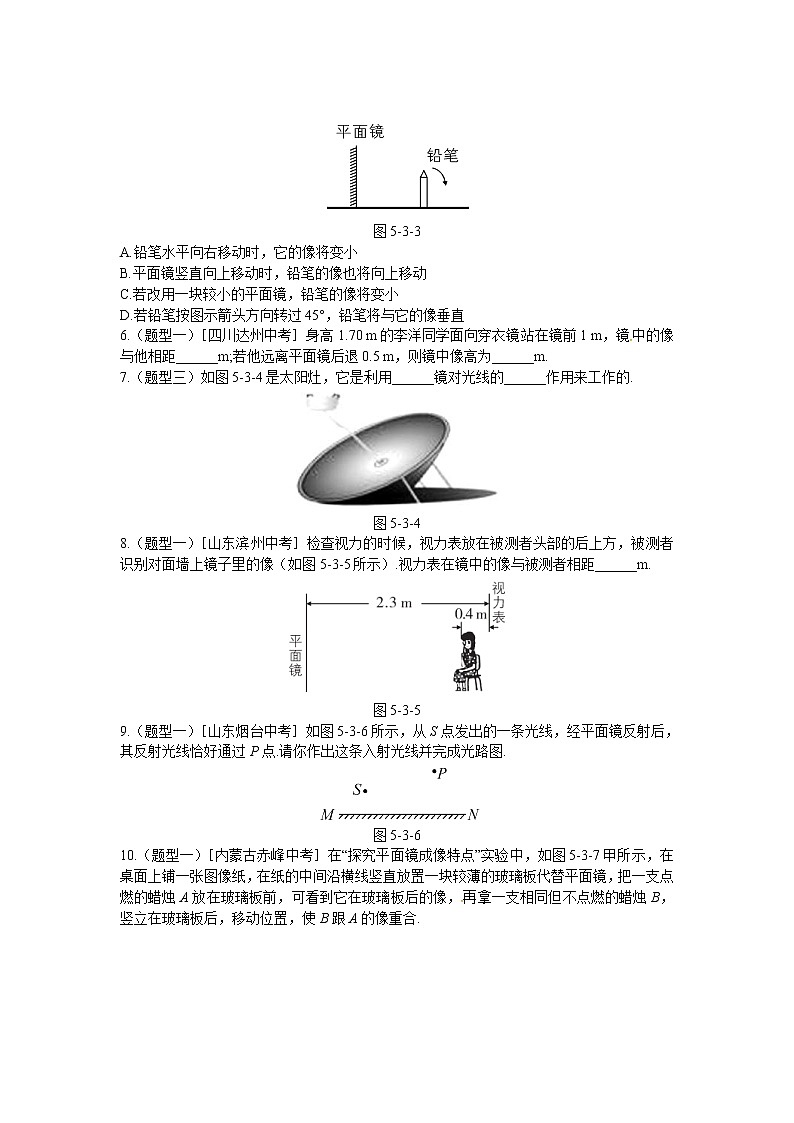

5.（题型一）［江苏镇江中考］如图5-3-3所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是( )





图5-3-3


A.铅笔水平向右移动时，它的像将变小


B.平面镜竖直向上移动时，铅笔的像也将向上移动


C.若改用一块较小的平面镜，铅笔的像将变小


D.若铅笔按图示箭头方向转过45°，铅笔将与它的像垂直[来源:学+科+网Z+X+X+K]


6.（题型一）［四川达州中考］身高1.70 m的李洋同学面向穿衣镜站在镜前1 m，镜中的像与他相距______m;若他远离平面镜后退0.5 m，则镜中像高为______m.


7.（题型三）如图5-3-4是太阳灶，它是利用______镜对光线的______作用来工作的.





图5-3-4


8.（题型一）［山东滨州中考］检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像（如图5-3-5所示）.视力表在镜中的像与被测者相距______m.





图5-3-5


9.（题型一）［山东烟台中考］如图5-3-6所示，从S点发出的一条光线，经平面镜反射后，其反射光线恰好通过P点.请你作出这条入射光线并完成光路图.





图5-3-6


10.（题型一）［内蒙古赤峰中考］在“探究平面镜成像特点”实验中，如图5-3-7甲所示，在桌面上铺一张图像纸，在纸的中间沿横线竖直放置一块较薄的玻璃板代替平面镜，把一支点燃的蜡烛A放在玻璃板前，可看到它在玻璃板后的像，再拿一支相同但不点燃的蜡烛B，竖立在玻璃板后，移动位置，使B跟A的像重合.





图5-3-7


（1）通过图像纸可以方便准确地得出结论，像距______（填“大于”“小于”或“等于”）物距.


（2）蜡烛B与A的像重合，说明像与物大小______（填“相等”或“不相等”）.


（3）玻璃板后不点燃的蜡烛B，却好像点燃了.若在像的位置放一个光屏，光屏______（填“能”或“不能”）承接到像，说明像是______（填“虚”或“实”）像.


（4）如图乙所示，如果玻璃板没有竖直放置，实验中会出现的情况是______.


能力提升[来源:学+科+网Z+X+X+K]


11.（题型一）某地有个鞋都，卖鞋的店里都有镜子可以让顾客看看鞋子穿在脚上的样子，某鞋店中只有一面50 cm高的镜子，但顾客要求能看到穿鞋后全身的样子.请问：镜子如何摆放可以满足顾客的要求（顾客为正常身高的成年人）.并画出你的想法的光线示意图.


答案


基础巩固


1.D 解析：由平面镜成像的特点知，像与物关于镜面对称，现将平面镜竖直向上移动1 cm，小明到平面镜的距离没变则像到平面镜的距离也没变；小明不动，则像也不动.


2.B 解析：由平面镜成像的特点知，物体在平面镜中成的像是虚像，利用了光的反射原理，进入人眼睛的光是由平面镜反射到人眼睛的.


3.C 解析：小孔成的像可以用光屏承接，是实像；而平面镜成的像不能用光屏承接，是虚像.


4.D 解析：平面镜所成的是等大的虚像，①正确；为了准确判断口腔内的情况，医生为病人检查牙齿时，放在口腔中的内窥镜是小平面镜，②正确；凸面镜可以成缩小的像，故为了扩大视野，在道路弯道处安装一块大的凸面镜，③错误；探究平面镜成像特点时通常选用较薄的透明玻璃板进行实验，以便准确确定像的位置，④正确.故选D.


5.D 解析：铅笔水平向右移动时，它的像大小不变，A错误；平面镜竖直向上移动时，铅笔的像不动，B错误；若改用一块较小的平面镜，铅笔的像将仍与物等大，即像的大小不变，C错误；若铅笔按图示箭头方向转过45°，将铅笔看作一条直线，此时平面镜将铅笔与像的夹角平分，所以铅笔与它在平面镜中的像互相垂直，D正确.


6.2 1.70 解析：由平面镜成像的特点知，像距等于物距，故镜中的像与李洋相距1 m+1 m=2 m；像与物等大，李洋身高1.70 m,故镜中的像高也为1.70 m.


7.凹面 会聚 解析：凹面镜对光线有会聚作用，它可以把平行的太阳光会聚成一点，获得高温，这就是太阳灶的工作原理.


8.4.2解析：由平面镜成像的特点知，像距等于物距，故镜中的像到平面镜的距离为2.3 m，则像到被测者的距离为2.3 m+2.3 m-0.4 m=4.2 m.


9.如图D5-3-1所示.





图D5-3-1


解析：由平面镜成像的原理知，从S点发出的一条光线，经平面镜反射后，其反射光线的反向延长线过像点.作出S关于镜面的对称点S′即得到像点，连接S′P交平面镜于点O，连接SO得到入射光线，光路图如图D5-3-1所示.


10.（1）等于 （2）相等 （3）不能 虚 （4）蜡烛B与蜡烛A的像不能完全重合[来源:]


解析：（1）平面镜成像，像距与物距相等，通过图像纸，可方便准确地得出像距等于物距的结论.（2）蜡烛A和B完全一样，当玻璃板后面的蜡烛B和玻璃板前面的蜡烛A的像完全重合时，说明物与像大小相等.（3）玻璃板后不点燃的蜡烛B，却好像点燃了，说明看到的像不是由实际光线会聚而成的，所以是虚像，虚像不能用光屏承接.（4）平面镜所成的像和物体关于平面镜对称，如果玻璃板没有竖直放置，蜡烛像的位置将变高，所以蜡烛B与蜡烛A的像不能完全重合.


能力提升


11.如图D5-3-2所示，AB是试鞋的人，将平面镜在墙上稍向下倾斜挂着，人可以看到自己在平面镜中所成的全身像.





图D5-3-2


解析：由图D5-3-2可知，尽管人在平面镜中所成的像与人等大，但由于平面镜倾斜，人相对镜面的高度“变小”了，所以所成的像也就“变矮”了，这样就可以看到人的全身像.
