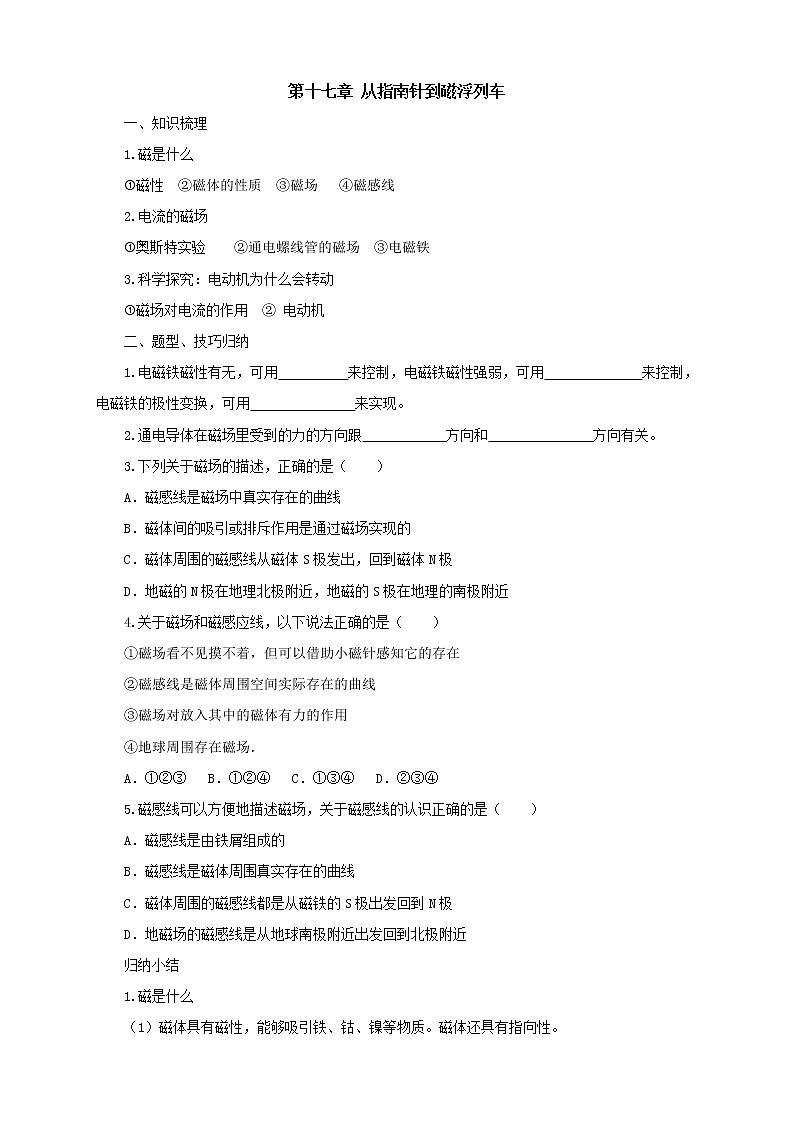

物理九年级第十七章 从指南针到磁浮列车综合与测试导学案

这是一份物理九年级第十七章 从指南针到磁浮列车综合与测试导学案，共4页。学案主要包含了知识梳理，题型等内容，欢迎下载使用。

一、知识梳理


1.磁是什么


磁性 ②磁体的性质 ③磁场 ④磁感线


2.电流的磁场


奥斯特实验 ②通电螺线管的磁场 ③电磁铁


3.科学探究：电动机为什么会转动


磁场对电流的作用 ② 电动机


二、题型、技巧归纳


1.电磁铁磁性有无，可用 来控制，电磁铁磁性强弱，可用 来控制，电磁铁的极性变换，可用 来实现。


2.通电导体在磁场里受到的力的方向跟 方向和 方向有关。


3.下列关于磁场的描述，正确的是（ ）


A．磁感线是磁场中真实存在的曲线


B．磁体间的吸引或排斥作用是通过磁场实现的


C．磁体周围的磁感线从磁体S极发出，回到磁体N极


D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近


4.关于磁场和磁感应线，以下说法正确的是（ ）


①磁场看不见摸不着，但可以借助小磁针感知它的存在


②磁感线是磁体周围空间实际存在的曲线


③磁场对放入其中的磁体有力的作用


④地球周围存在磁场．


A．①②③ B．①②④ C．①③④ D．②③④


5.磁感线可以方便地描述磁场，关于磁感线的认识正确的是（ ）


A．磁感线是由铁屑组成的


B．磁感线是磁体周围真实存在的曲线


C．磁体周围的磁感线都是从磁铁的S极出发回到N极


D．地磁场的磁感线是从地球南极附近出发回到北极附近


归纳小结


1.磁是什么


（1）磁体具有磁性，能够吸引铁、钴、镍等物质。磁体还具有指向性。

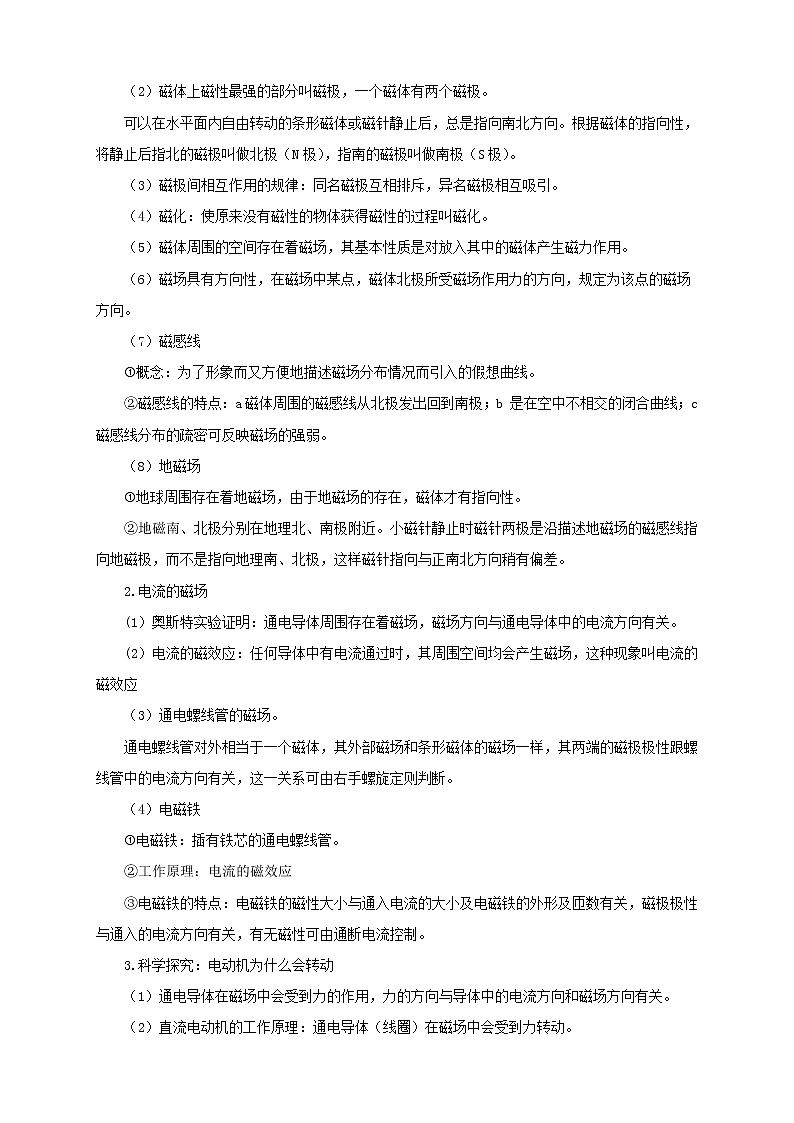

（2）磁体上磁性最强的部分叫磁极，一个磁体有两个磁极。


可以在水平面内自由转动的条形磁体或磁针静止后，总是指向南北方向。根据磁体的指向性，将静止后指北的磁极叫做北极（N极），指南的磁极叫做南极（S极）。


（3）磁极间相互作用的规律：同名磁极互相排斥，异名磁极相互吸引。


（4）磁化：使原来没有磁性的物体获得磁性的过程叫磁化。


（5）磁体周围的空间存在着磁场，其基本性质是对放入其中的磁体产生磁力作用。


（6）磁场具有方向性，在磁场中某点，磁体北极所受磁场作用力的方向，规定为该点的磁场方向。


（7）磁感线


概念：为了形象而又方便地描述磁场分布情况而引入的假想曲线。


②磁感线的特点：a磁体周围的磁感线从北极发出回到南极；b 是在空中不相交的闭合曲线；c 磁感线分布的疏密可反映磁场的强弱。


（8）地磁场


地球周围存在着地磁场，由于地磁场的存在，磁体才有指向性。


②地磁南、北极分别在地理北、南极附近。小磁针静止时磁针两极是沿描述地磁场的磁感线指向地磁极，而不是指向地理南、北极，这样磁针指向与正南北方向稍有偏差。


2.电流的磁场


(1）奥斯特实验证明：通电导体周围存在着磁场，磁场方向与通电导体中的电流方向有关。


(2）电流的磁效应：任何导体中有电流通过时，其周围空间均会产生磁场，这种现象叫电流的磁效应


（3）通电螺线管的磁场。


通电螺线管对外相当于一个磁体，其外部磁场和条形磁体的磁场一样，其两端的磁极极性跟螺线管中的电流方向有关，这一关系可由右手螺旋定则判断。


（4）电磁铁


电磁铁：插有铁芯的通电螺线管。


②工作原理：电流的磁效应


③电磁铁的特点：电磁铁的磁性大小与通入电流的大小及电磁铁的外形及匝数有关，磁极极性与通入的电流方向有关，有无磁性可由通断电流控制。


3.科学探究：电动机为什么会转动


（1）通电导体在磁场中会受到力的作用，力的方向与导体中的电流方向和磁场方向有关。


（2）直流电动机的工作原理：通电导体（线圈）在磁场中会受到力转动。


（3）直流电动机的能量转化：把电能转化为机械能的机器。


（4）电动机的优点：控制方便，效率高、污染小。


参考答案


二、题型、技巧归纳


1．【答案】 通断电 改变电流大小 改变电流方向


2. 【答案】电流 磁感线


3．【答案】B


4.【答案】C


5.【答案】D
