第二节 地图
最新考纲
考法指南
核心素养
1.地图上的方向、比例尺、常用图例和注记。
2.海拔(绝对高度)和相对高度,等高(深)线和等高线地形图,地形剖面图。
本节内容为地理基础知识部分,在高考中单独命题的频率很低,它往往和区域图相结合,提供命题用图,其中等高线地形图是常用命题用图。如2018·全国卷Ⅲ·T6~8,2018·全国卷Ⅲ·T36(1),2018·全国卷Ⅱ·T4,2016·全国卷Ⅰ·T37。
1.区域认知:利用等高线地形图推断区域地形类型和特点。
2.综合思维:通过不同坡向的光照、水分差异,分析其对植被的影响。
3.地理实践力:利用等高线地形图进行线路、坝址选定,利用地形剖面图进行通视分析。
知识点一| 地图三要素
1.比例尺
(1)公式:比例尺=图上距离/实地距离。
(2)三种表现形式
举例
图上1厘米代表实地距离5 km
1∶500 000
形式
文字式
数字式
线段式
(3)比例尺的大小与表示范围和内容详略之间的关系
图幅大小
相同时
比例尺越大,地图上所表示的实地范围越小,但表示的内容越详细;比例尺越小,地图上所表示的实地范围越大,内容越简略;大范围地图多选用较小的比例尺,小范围地图多选用较大的比例尺
实地范围
相同时
比例尺越大,图幅面积越大,内容越详细;
比例尺越小,图幅面积越小,内容越简略
[特别提醒]
比例尺是一个比值,没有单位,且分子是1,因此分母越大,比例尺越小;分母越小,比例尺越大。在进行计算或换算时,图上距离单位一般为“厘米”,实地距离单位为“千米”,千米换成厘米时要加五个“0”,厘米换成千米时则要减五个“0”。

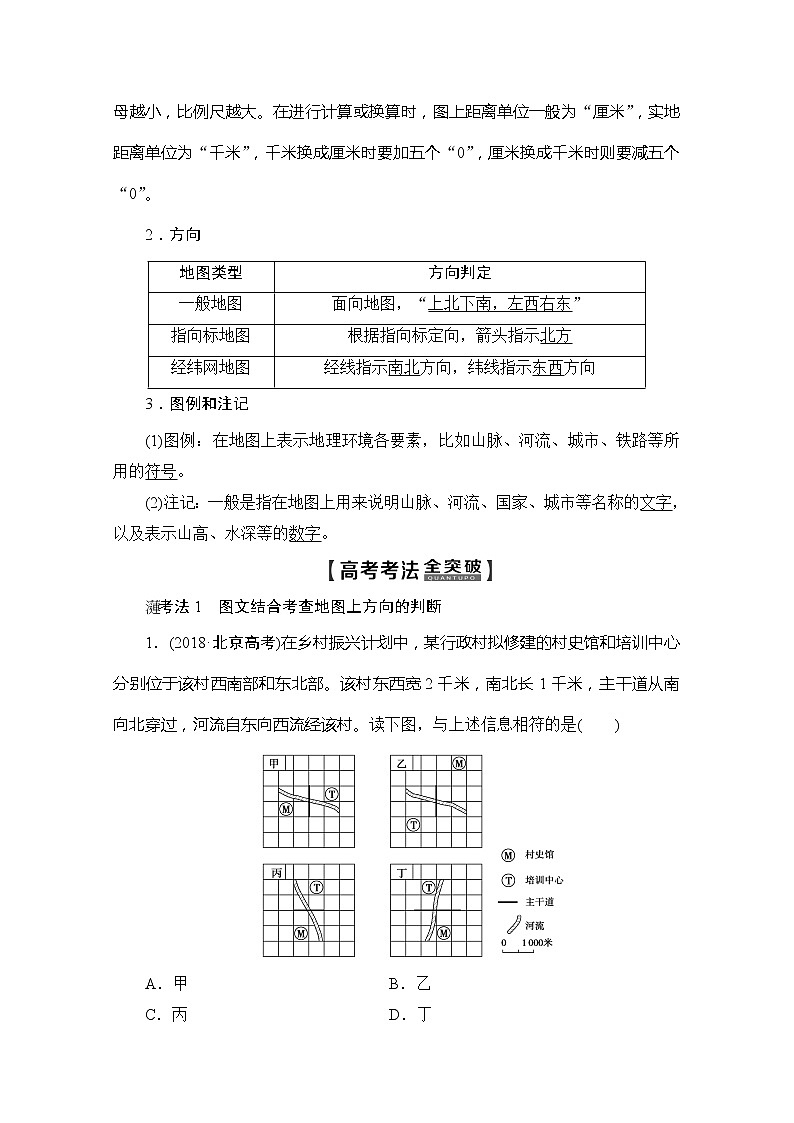

2.方向
地图类型
方向判定
一般地图
面向地图,“上北下南,左西右东”
指向标地图
根据指向标定向,箭头指示北方
经纬网地图
经线指示南北方向,纬线指示东西方向
3.图例和注记
(1)图例:在地图上表示地理环境各要素,比如山脉、河流、城市、铁路等所用的符号。
(2)注记:一般是指在地图上用来说明山脉、河流、国家、城市等名称的文字,以及表示山高、水深等的数字。
考法1 图文结合考查地图上方向的判断
1.(2018·北京高考)在乡村振兴计划中,某行政村拟修建的村史馆和培训中心分别位于该村西南部和东北部。该村东西宽2千米,南北长1千米,主干道从南向北穿过,河流自东向西流经该村。读下图,与上述信息相符的是( )
A.甲 B.乙
C.丙 D.丁
A [在没有经纬网和指向标的地图上,方位可以依据“上北下南,左西右东”判定,由此可知,甲图中村史馆位于西南,培训中心位于东北,河流流向为东西方向,公路为南北方向,与文字描述相同,A项正确;乙图中村史馆和培训中心的方位不对,B项错误;丙、丁两图河道和公路的方位均不正确,且东西方向和南北方向的长度也不符合,C、D项错误。]
考法2 结合图例、注记判读,考查地图上的方向判断
(2018·全国卷Ⅱ)澳门半岛以低矮的丘陵为主,现在的部分土地是历年填海而成的。下图示意澳门半岛山丘分布、街道格局及部分街道名称。据此完成下题。
2.由于填海造地,海岸线向海推移距离最长的地方位于澳门半岛的( )
A.东北部 B.西北部
C.东南部 D.西南部
[思路点拨] 地名这一文化现象具有明显的内涵,图中显示的街道名称均有“海边”,说明该街道在历史上位于海岸附近。
C [由图中街道名称中的“海边”可推测填海造地前的海岸分布情况。读图可知东南方向海边马路距现在的海岸线距离最远,由此可见海岸线向海推移距离最长的地方位于澳门半岛的东南部,C项正确。]
考法3 结合生活实践,考查地图上的方向和比例尺
(2019·南昌调研)下图是车载导航仪面板示意图,行驶中始终显示车头朝上,指向标箭头随行车方向而转动。据此回答3~4题。
3.汽车从当前位置行驶到百货大楼路程约为 ( )
A.1 000米 B.1 200米
C.1 800米 D.2 000米
4.汽车在前方左拐弯后,导航仪面板上的指向标箭头朝向( )
A.左上 B.右上
C.左下 D.右下
[思路点拨] 解答本题的关键有两点,一是在图上量出图上距离,结合图中比例尺,用公式计算实际距离;二是掌握图中指向标的正确判读方法。
3.B 4.D [第3题,由图可知汽车当前位置与百货大楼之间的图上距离约4.5厘米,比例尺为图上1厘米代表实地距离250米,由此可计算出它们之间的路程。第4题,根据指向标箭头所指方向为正北方向可知,前方左拐弯后,汽车将向西南行驶,指向标将朝向右下。]
[再练一题](教师用书独具)
下图为北京市某小区平面图,该小区占地约30 000平方米。读图,完成(1)~(2)题。
(1)2017年9月23日,某同学傍晚放学回家走进小区时,发现自己在夕阳下的影子落在正前方。该同学最有可能进入的小区大门是( )
A.甲 B.乙
C.丙 D.丁
(2)该小区平面图的比例尺可能为( )
A.1∶50 B.1∶500
C.1∶5 000 D.1∶50 000
(1)A (2)C [第(1)题,2017年9月23日是秋分,日落正西方向,影子朝东。该同学傍晚放学回家走进小区时,发现自己在夕阳下的影子落在正前方,则该同学应该面朝东方。结合图中指向标可知,该同学最有可能进入的小区大门是甲。第(2)题,该小区的面积约是30 000平方米,图上面积约3厘米×4厘米=12平方厘米,计算可知比例尺约为1∶5 000。]
考法4 结合生活实例或电子地图的使用,考查地图比例尺的特点
(2019·平顶山模拟)土地下陷速度是指土层平均每年下陷的深度,下图是某城市土地下陷速度等值线图。据此回答5~6题。
5.若将该图比例尺扩大到原图的4倍,同时保持实际范围不变,则
( )
A.新图比例尺为1∶800 000
B.同一地点,土地下陷速度变大
C.新图面积变为原图面积的16倍
D.相邻两条等值线间的差值比原图扩大
6.甲区域的面积接近 ( )
A.1平方千米 B.2平方千米
C.4平方千米 D.8平方千米
5.C 6.C [第5题,若将该图比例尺扩大到原图的4倍,新图的长和宽都变为原来的4倍,因而面积变为原来的16倍。第6题,结合图例可知图中甲区域的面积与一个边长为2千米的正方形面积相近,由此甲区域的面积接近4平方千米。]
[规律方法] 比例尺的缩放、图幅变化的判读
比例尺变化
变化后的比例尺
变化后的 图幅
将原来比例尺放大到n倍
为原来比例尺的n倍
放大的图幅为原来的n2倍
将原来比例尺放大n倍
为原来比例尺的(n+1)倍
放大后的图幅为原来的(n+1)2倍
将原来比例尺缩小到1/n倍
为原来比例尺的1/n倍
缩小的图幅为原来的(1/n)2倍
将原来比例尺缩小1/n倍
为原来比例尺的(1-1/n)倍
缩小后的图幅为原来的(1-1/n)2倍
知识点二| 等高线地形图
1.地面高度的计算方法
(1)海拔(绝对高度):地面某个地点高出海平面的垂直距离。
(2)相对高度:地面某个地点高出另一地点的垂直距离。
2.等高线地形图
读某等高线地形图,完成下列问题。
(1)等高距:相邻两条等高线的数值差,图中等高距是100米,在同一幅等高线图中,等高距相等。
(2)基本地形部位判断
部位
地形
等高线图中的表现特点
A
山峰
等高线闭合,等高线数值内大外小
B
山谷
等高线向数值增大的方向弯曲
C
山脊
等高线向数值减小的方向弯曲
D
陡崖
多条海拔不同的等高线重合,一般图中均用“”符号表示
E
鞍部
两侧均为闭合的等高线,山谷的最高处,山脊的最低处
F
缓坡
等高线分布比较稀疏
G
陡坡
等高线分布较为稠密
(3)地形类型判断
①平原:海拔在200米以下,等高线稀疏,较为平直。
②丘陵:海拔在500米以下,相对高度不大,等高线较稀疏。
③山地:海拔在500米以上,相对高度大于100米,等高线较密集。
④高原:海拔高(500米以上),相对高度小,等高线在边缘地区密集,而内部明显稀疏。
⑤盆地:中间较低,一般等高线较稀疏;四周较高,等高线较密集。
(4)坡度大小判断
①同一等高线地形图上坡度的大小。
在同一等高线地形图上,等高线分布越密集,则坡度越大;等高线越稀疏,则坡度越小。
②不同等高线地形图上坡度的大小。
a.比例尺和等高距相同,则看等高线的疏密程度,等高线越密集,坡度越大;等高线越稀疏,坡度越小。
例如,下图中(数值单位:米)的坡度由大到小的顺序:C>A>D>B。
b.比例尺相同,等高距不同,则相同的水平范围等高距越大,坡度越大;等高距越小,坡度越小。
例如,下图中(数值单位:米)的坡度由大到小的顺序:B>D>A>C。
c.比例尺不同,等高距相同,则比例尺越大,坡度越大;比例尺越小,坡度越小。
例如,下图中的坡度由大到小的顺序:A>C>D>B。
(5)判断闭合处等高线的高度
位于两条等高线之间的闭合区域,如果其值与两侧等高线中的较低值相等,则闭合区域内的海拔低于其等高线的值;如果闭合等高线的值与两侧等高线中的较高值相等,则闭合区域内的海拔高于其等高线的值。即“大于大的,小于小的”。
3.等高线地形图的应用
(1)判断水系、水文特征
①水系特征
地形类型
水系特征
山地
常形成放射状水系
盆地
常形成向心状水系
山脊
常形成河流的分水岭
山谷
常有河流发育
②水文特征
等高线密集的河谷,流速快、水能资源丰富,在陡崖处形成瀑布;河流流量除与降水量有关外,还与流域面积(集水区域面积)有关;河流流出山口处常形成冲积扇(洪积扇)。
(2)河流流向及流域面积
①流向:由海拔高处流向低处;发育于河谷,河流流向与等高线凸出方向相反。
②流域面积:根据山脊线作为河流的分水岭,确定河流的流域面积。
(3)判断气候特征及差异
判断气
候特征
气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高,蒸发强;阴坡气温低,蒸发弱)等因素
判断气
候差异
气温
差异
求出高度差,再用气温垂直递减率0.6_℃/100_m计算温度差,地势越高气温越低
降水
差异
迎风坡降水多于背风坡
光照
差异
阳坡光照多于阴坡,同一种植被在阳坡的分布上界高于阴坡
(4)等高线图中“点”“线”“面”的选择技巧
①选“点”技巧
点的
类型
技巧
图示
水库
坝址
坝址应建在等高线密集的河流峡谷处,因该处筑坝工程量小且落差大;库区宜选在河谷、山谷地区,或“口袋形”的洼地或小盆地,以保证有较大的集水面积和库容
港
口
港口应建在等高线稀疏、等深线密集的海湾地区,即陆域平坦、水域深阔的避风海湾,避开含沙量大的河流,以免引起航道淤塞
气象站
气象站应建在地势坡度适中、地形开阔的地方
疗养院
疗养院应建在地势坡度较缓(等高线稀疏)、向阳坡、背山面水(河、湖、海)、气候宜人、空气清新的地方,且有交通线通过,交通便利
宿营
地
宿营地应避开河谷、河岸,以预防暴雨造成的山洪暴发;避开陡崖、陡坡,以防崩塌、落石造成伤害;应选在地势较高的缓坡或较平坦的鞍部宿营(如图中q点)
航
空港
航空港应建在等高线稀疏的地方,即地形平坦开阔、坡度适当、易排水的地方,还要地质条件好;注意盛行风向并保持与城市有适当的距离等
②选“线”技巧
线的类型
技巧
公路、
铁路线
一般情况,利用有利的地形、地势,选择坡度较缓、路程较短、弯路较少的线路;一般在两条等高线之间绕行;尽量少通过河流、少建桥梁,以降低施工难度和建设成本;尽量避免通过高寒区、沙漠区、沼泽地、永久冻土区、地下溶洞区等。例如下图,从A处修铁路到C处,经过B处坡度较缓,施工较易;而经过D处则坡度较陡,施工不易,增加建设费用,故应选择图中的虚线线路
公路、
铁路线
引水线路
引水线路尽可能短,尽量避免通过山脊等障碍,并尽量利用地势使水自流
输油管线
线路尽可能短,尽量避免通过山脉、大河等
③选“面”技巧
“面”的类型
技巧
农业生
产布局
平原地区宜发展种植业,山地、丘陵地区宜发展林业、畜牧业,湖、海、水库等水域宜发展水产业
工业区
选址
一般选在等高线间距较大即地势平坦处,节省建设投资;靠近河流,水源充足;有交通线经过,交通便利
聚落
分布
一般山区聚落多分布在地势较低的河谷地带(地势低平、水源充足、流水沉积形成深厚肥沃的土壤);山区聚落规模小、数量少,平原地区聚落规模大、数量多(聚落主要分布在平原地区)
考法1 通过部分地区等高线图考查地面高度的计算方法
下图示意某小区域地形。图中等高距为100米,瀑布的落差为72米。据此完成1~2题。
1.Q地的海拔可能为( )
A.90米 B.230米
C.340米 D.420米
2.桥梁附近河岸与山峰的高差最接近( )
A.260米 B.310米
C.360米 D.410米
1.D 2.C [第1题,由于图中等高距是100米,由此推理山峰相邻第一条等高线的海拔是500米,向东依次是400米、300米,河流东岸自西向东依次是300米、400米,Q地海拔高于400米,本题选D。第2题,根据前面的分析,图中河谷的海拔在200~300米,由于瀑布的落差为72米,又因为桥梁位于瀑布下游,因此桥梁处河面海拔最高是300-72=228米,最低可能无限接近200米,由此推断,此处与山峰的高差最接近360米。]
[解题技巧] 等高线地形图中的计算方法
(1)两点间的相对高度的计算
从等高线图上读出任意两点的海拔,就可以计算这两点的相对高度:H相=H高-H低。
(2)陡崖高度的相关计算
①陡崖的相对高度ΔH的取值范围:(n-1)d≤ΔH<(n+1)d。
②陡崖的绝对高度
a.陡崖崖顶的绝对高度:H大≤H顶
b.陡崖崖底的绝对高度:H小-d
(注:n为陡崖处重合的等高线条数,d为等高距,H大为重合等高线中海拔最高的,H小为重合等高线中海拔最低的)
(3)某地形区的相对高度的估算
①估算方法:一般说来,若在等高线地形图上,任意两点之间有n条数值不同的等高线,等高距为d米,则这两点的相对高度H可用下面公式求算:(n-1)d米
②例证:如图所示,求A、B两点间的相对高度:A、B两点之间有3条等高线,等高距为100米,利用公式可得A、B两点间的相对高度为200米
(4)闭合等高线的判读
当闭合曲线位于两条等高线之间时,若闭合曲线数值与其中的高值相等,则曲线内的数值高于这个高值且不超过一个等高距;若闭合曲线数值与其中的低值相等,则曲线内的数值低于这个低值且不超过一个等高距;即“大于大值,小于小值”。例如,下图中,200
考法2 通过等高线图考查地形类型的判断
等高线图可以反映一个地区的地貌特征。下图为某地区等高线(单位:m)图。读图,回答3~4题。
3.图中两条400 m等高线之间部分表示的地形单元是( )
A.山脊 B.陡崖
C.断块山脉 D.峡谷
4.图中310 m等高线相邻的灰色部分最可能是( )
①崩塌堆积物 ②突出小基岩 ③河中的沙洲 ④低矮的山丘
A.①② B.②③
C.③④ D.①④
[解图流程]
[尝试解答] 3.D 4.A
考法3 通过等高线地形图判断地貌及河流状况
(2016·上海高考)等高线图可以反映一个地方的地貌特征。下图为某地区等高线(单位:m)图。读图,回答5~6题。
5.图中主体部分表示的地表景观最可能是( )
A.新月形沙丘 B.山地梯田
C.三角洲平原 D.滨海沙滩
6.图中河流的流向及河流与水渠的关系是( )
A.河流自南向北流,河流水补给水渠
B.河流自北向南流,河流水补给水渠
C.河流自北向南流,水渠水汇入河流
D.河流自南向北流,水渠水汇入河流
5.B 6.C [第5题,图示地区海拔较高,等高线分布较均匀,水渠贯穿其中,判断是山地梯田;新月形沙丘的等高线是新月形的;三角洲海拔低,等高线稀疏;滨海沙滩海拔低。B项正确。第6题,图中河流位于该区域的最低处,结合水渠等高线可知,水渠水是流向河流的;河流位于河谷处,等高线是向高处凸出的,可判断河流自北向南流。C项正确。]
考法4 通过等高线地形图考查区域地形特征的描述
7.阅读材料,回答下题。
材料 “蓉欧快铁”运行线路图(图1);甲区域等高线地形图(图2)。
据图2,描述图1中甲区域的地形特征。
[解析] 解答本题的关键有两点,一是能根据图2中等高线的数值和分布判断出该区的地形类型;二是要明确描述区域特征应从地形类型及分布和地势高低两方面描述。由图2可知:①该区域北部和东北部海拔多在1 500 m以上,且等高线稀疏,地势起伏较小,为高原地形;②中部等高线海拔在2 000 m以上,且等高线密集,地势起伏大,为山地地形;③西南(南)部海拔多在3 000 m以上,且等高线稀疏,地势起伏较小,为高原地形;④西南(南)部海拔较高,东北(北)部海拔较低。
[答案] 高原、山地为主;高原分布在西南(南)部和东北(北)部,山地主要分布在中部;地势起伏大,西南(南)高,东北(北)低。
[再练一题](教师用书独具)
下图示意关中地区和楚河地区。阅读下图,完成下题。
说出渭河平原南北两侧(沿180°E)的地形特征差异。
[解析] 根据等高线分布特点及河流流向可知,南侧以山地为主,地势较高,起伏较大,且南高北低;北侧以高原为主,起伏较小,地势较低,且北高南低。
[答案] 南侧:以山地为主,地势较高(南高北低),起伏较大。北侧:以高原为主,地势较低(北高南低),起伏较小。
考法5 通过等高线分布状况考查降水的成因
8.(2017·全国卷Ⅲ)阅读图文资料,完成下列要求。
白斑狗鱼肉质细嫩,营养丰富,有“鱼中软黄金”之称。白斑狗鱼是肉食性鱼类,适宜在16 ℃以下的水域产卵繁殖,分布于亚洲、欧洲和北美洲的北部冷水水域,栖息环境多为水质清澈、水草丛生的河流,在我国仅见于新疆的额尔齐斯河流域(下图)。额尔齐斯河是我国唯一属北冰洋水系的河流。
根据支流的分布特征,分析图示额尔齐斯河流域降水分布特点及成因。
[解析] 据支流分布特征可以看出北部支流众多,所以可判断出北部降水多。额尔齐斯河所在的准噶尔盆地西侧有些低矮的山口,来自大西洋、北冰洋的微弱水汽可以通过这些山口进入盆地,受山地的抬升作用,在阿尔泰山南麓和天山北麓迎风地带形成降水。
[答案] 分布特点:该流域降水北多南少。原因:地处大陆内部,气候干旱。但北部山地为(西风)迎风坡,山体高大,能拦截水汽。
考法6 通过等高线图考查“点”“线”“面”选址的技巧
(2017·江苏高考)我国东南沿海某地拟修建一座水位60米的水库。下图为“拟建水库附近地形示意图”。读图,回答9~10题。
9.建设成本最低的水库大坝宜建在( )
A.甲 B.乙
C.丙 D.丁
10.水库建成后能够( )
A.改善航运条件 B.开发河流水能
C.增加径流总量 D.消除地质灾害
9.A 10.B [解答本题组的关键是明确修建水库最佳地形为盆地,水位60米就是要求水库的水坝高度最低达到60米,由图可知图中等高距为20米。甲处海拔低于60米,且位于盆地开口处,是修建水坝的最佳位置;乙处位于海拔20~40米的河谷;丙处位于海拔60~80米的鞍部;丁处位于盆地另一侧、海拔40~60米的山坳。修建水库可以蓄水发电。]
[再练一题](教师用书独具)
下图为甲、乙两地附近等高线简图,设计在甲、乙间修建一条公路。读图,完成(1)~(3)题。
(1)在图中最初选定的四条线路中,既要架桥又要修隧道的是( )
A.① B.②
C.③ D.④
(2)有很多学者建议施工前对图示河段进行治理,其合理的措施应是
( )
A.建蓄洪区 B.加固堤防
C.修建水库 D.裁弯取直
(3)河流经治理后再修建公路,最终的合理线路方案应为( )
A.① B.②
C.③ D.④
(1)C (2)D (3)B [第(1)题,线路③穿山要修隧道,越河需架桥。第(2)题,图示河段河道弯曲,地势低平,流速较慢,洪涝多发,裁弯取直是治理的合理措施。第(3)题,裁弯取直后,②线路短,沿线地势平坦,桥隧工程量最小。]
考法7 根据等高线的分布判断农作物分布
(2017·江苏高考)河南淅川是我国南橘北种的最后一站,因其个大、质优、早熟,深受消费者喜爱。下图为“汉中、淅川位置示意图”。读图,回答11~12题。
11.与同纬度汉中相比,淅川柑橘上市较早的优越自然条件是
( )
A.北部山地阻挡南下冷空气,冬季气温高
B.地处山间谷地,云雾多,气温日较差小
C.位置偏东,受东南季风影响大,降水多
D.临近水库,水体对当地气候调节作用强
12.最适宜种植柑橘的地区是( )
A.① B.②
C.③ D.④
11.D 12.A [第11题,D对:淅川附近有规模较大的水库,水库对该地气候调节作用强,有利于柑橘的生长发育。A错:两地纬度相差不大,且汉中北部山脉更加高大,对冷空气的阻挡作用更明显。B错:读图可知,淅川地处山麓平原地区。C错:柑橘上市较早主要与气温有关,与降水量多少关系不大。第12题,A对:①地位于平原地区,地形平坦,靠近水库,气温较高,水源丰富,最适宜种植柑橘。B、C、D错:②③④位于山区,地形起伏大,水源不足,种植柑橘的条件相对较差。]
知识点三| 地形剖面图
1.地形剖面图
(1)绘制:用等高线地形图转绘。
(2)意义:可以直观反映出沿剖面线的地势高低的变化状况和坡度的大小状况。
2.地形剖面图的绘制方法
结合地形剖面图及绘制示意图,完成下表。
步骤
具体内容
定剖面线
根据要求在需绘制剖面图的两点之间作出一条直线
定比例尺
剖面图的水平比例尺多采用原图的比例尺(有特殊要求时除外);为了使剖面图所表达的地形起伏更加明显,垂直比例尺一般都要适当放大
建坐标
剖面图的水平基线一般与剖面线长度相等。纵轴的高程应根据垂直比例尺确定,图上的高程间距要与等高线地形图的等高距相等
描点
将剖面线与等高线的所有交点尤其是特殊点(如最高点、最低点)按其水平距离和高程转绘到坐标图中
连线
用平滑曲线将各点顺次连接,注意相邻两点间的升降趋势
考法1 通过等高线图考查地形剖面图上剖面线的判断
(2018·江苏高考)下图为“某区域地质简图”。该区沉积地层有Q、P、C、D、S2、S1,其年代依次变老。读图,回答1~2题。
1.从甲地到乙地的地形地质剖面示意图是( )
2.为揭示深部地质状况,在丙处垂直钻探取芯,可能发现的地层是( )
A.志留系 B.石炭系
C.二叠系 D.第四系
1.A 2.A [第1题,由等高线图可看出,甲乙之间最高海拔为185米,甲、乙两地的海拔均小于100米,因此甲乙之间的地形为山峰,排除C和D选项。再由图可知,甲乙之间地表地层为P、甲地和乙地的地表地层为C,与A选项的剖面图相符,故A项正确。第2题,沉积地层在垂直方向上的分布规律一般是老地层在下,新地层在上。丙处地表为D地层,比其老的地层为志留系地层,故A项正确。]
[解题技巧] 地形剖面图中剖面线的判定方法
对于已绘出的剖面图,如何确定在原等高线地形图上是沿哪条剖面线绘制的。主要抓住以下“三看”:
—
⇩
—
⇩
—
[再练一题](教师用书独具)
(2014·上海地理)读某地区等高线示意图(单位:m)和地形剖面图(单位:m),回答(1)~(2)题。
(1)左图中剖面线AB和MN的交点在右侧两剖面图上所对应的位置分别是
( )
A.①和③ B.②和③
C.①和④ D.②和④
(2)若该区位于一个拟建水库的库区内,当最高蓄水位达海拔150 m时,图示范围内将出现 ( )
A.一个岛 B.两个岛
C.三个岛 D.无岛
(1)D (2)D [第(1)题,交点为鞍部。AB线大致沿山谷到鞍部的剖面,故鞍部为最高点,选②;MN线是沿山峰到鞍部的剖面,鞍部为最低点,故选④。所以答案为D。第(2)题,该地区最低海拔是100米,最高蓄水位海拔是150米,蓄水区只局限在河谷地带,无岛屿出现,选D。]
考法2 通过等高线地形图考查地形剖面上的通视问题
3.某山区的一所学校,拟组织学生对附近公路的交通流量进行调查。读图,完成(1)~(2)题。
(1)在E、F、G三个地点中,能目测到公路上H点经过车辆的是________。
(2)试用地形剖面图解释你所做的判断,并作简要说明,图画在下面的框内。
说明___________________________________________________。
[解析] 解答此题需要熟练判读等高线地形图,并能根据等高线地形图绘制地形剖面图。E、F点位于山谷中,从E点到H点或从F点到H点视线都被山脊阻挡,G点到H点视线没有障碍,所以E、F、G三个地点中能清晰地观察公路上H点经过车辆的应是G点。
[答案] (1)G (2)
从地形剖面图中可以看出H点和G点之间没有障碍,从G点可以清晰地看见H点。
[方法技巧] 通视问题的分析方法
通视问题可通过作地形剖面图来解决。如果过已知两点作的地形剖面图无障碍物(如山地或山脊)阻挡,则两地可互相通视。常见的有以下两种情况:
(1)根据坡度陡缓情况。注意“凹形坡”与“凸形坡”的不同。从山顶向四周,等高线先密后疏,为“凹形坡”,可通视;等高线先疏后密,为“凸形坡”,“凸形坡”容易挡住人们的视线(如图1)。
(2)是否穿越沟谷。如果穿越沟谷,由于后半部分地势会升高,即使地势再降低,也会因为地形阻挡而无法看到(如图2)。
图1 图2
[再练一题](教师用书独具)
(2016·江苏高考)5月初,几位“驴友”到我国东南部某山区旅游。 下图为该山区地形示意图,图中①~⑥处为露营和观景的备选地点。读图,回答(1)~(2)题。
(1)最适宜作为露营地的是( )
A.① B.②
C.③ D.④
(2)最适宜观日出的地点是( )
A.③ B.④
C.⑤ D.⑥
(1)B (2)D [第(1)题,读图可知,①地过于靠近河流,易受水患的影响,不适合宿营;②地地形平坦开阔,与河流的距离适中,取水方便,适合宿营;③地位于陡崖下,易受到落石等的威胁,不适合宿营;④地接近山顶,海拔高,气温较低,地形不平坦,且离水源地较远,不适合宿营。故选B项。第(2)题,观日出需要选择海拔较高、视野开阔且不受阻挡的地方。该地位于我国东南部,5月初太阳从东北方向升起。③地海拔较低,且日出时东北方向视线受阻;④⑤两地海拔较高,但东北方向视线受阻;⑥地海拔高,视野开阔且东北方向视线不受阻挡,适合观日出。故选D项。]
随堂小测| 检验复习效果
(教师用书独具)
(2018·江苏高考)“地坑院”是黄土高原上的特色民居。2017年2月,《航拍中国》以空中视角立体化展示了这个“地平线下古村落,民居史上活化石”的全貌。图1为某地坑院村落景观图,图2为某黄土塬地形示意图。读图回答下题。
图1 图2
1.图2中,适合建造地坑院村落的是( )
A.甲 B.乙
C.丙 D.丁
D [由景观图可知,该村落整体位于地势较高的平坦地形处,与图2中的丁处相符。]
下图为我国亚热带季风气候区某区域等高线(单位:m)分布示意图,图中水库水面海拔165 m。读图,完成2~3题。
2.图中古牌坊与甲山峰之间的相对高度可能是 ( )
A.1 050 m B.985 m
C.915 m D.790 m
3.图中村落因多古祠堂、古民居、古牌坊等而著名,驴友小王想拍摄村落全貌,在①②③④处应选择的拍摄点是( )
A.①处 B.②处
C.③处 D.④处
2.C 3.D [第2题,图中水库水面海拔165 m,古牌坊所在地的海拔在165~200 m,甲山峰海拔在1 000~1 100 m,故两地的相对高度在800~935 m,C项符合。第3题,①处地势较低,不能俯瞰村落全貌;②处东南部有山脊阻挡视线,因不能通视,不能看到村落全貌;③处有小山丘阻挡视线,也不能看到村落全貌;④处地势较高,视野开阔,是理想的拍摄地点。]
某高中研究性学习小组到下面等高线地形图所示区域实地考察。读图,回答4~5题。
4.在图示区域内,拟建一座防火瞭望塔,在①②③④选址方案中,瞭望范围最大的是( )
A.① B.②
C.③ D.④
5.小明同学沿a→b剖面线绘制的地形剖面图,是下图中的( )
4.D 5.A [第4题,④地地势最高且四周没有障碍物阻挡,视野最开阔,建防火瞭望塔的瞭望范围最广。第5题,根据a→b剖面线与等高线关系及穿越区特点即可确定。]
6.(2019·湖北重点中学联考)阅读图文材料,回答下列问题。
在沙漠广布的东非高原,埃塞俄比亚却有“清凉王国”和“东非湿岛”的美誉。邻国吉布提自然资源缺乏、工农业基础薄弱。亚吉铁路连接埃塞俄比亚首都亚的斯亚贝巴和吉布提首都吉布提市,这是中国在非洲修建的又一条跨国铁路,是非洲第一条全线采用中国电气化标准施工的现代电气化铁路,被誉为“新时期的坦赞铁路”,下图为埃塞俄比亚位置图。
据图描述埃塞俄比亚的地形特征。
[解析] 本题主要考查地形特征。地形特征主要从地形类型和地势高低等方面进行描述。
[答案] 以高原山地为主;地势中间高四周低,地形崎岖;河谷斜穿高原中部,呈东北—西南走向。
第二节 地图
最新考纲
考法指南
核心素养
1.地图上的方向、比例尺、常用图例和注记。
2.海拔(绝对高度)和相对高度,等高(深)线和等高线地形图,地形剖面图。
本节内容为地理基础知识部分,在高考中单独命题的频率很低,它往往和区域图相结合,提供命题用图,其中等高线地形图是常用命题用图。如2018·全国卷Ⅲ·T6~8,2018·全国卷Ⅲ·T36(1),2018·全国卷Ⅱ·T4,2016·全国卷Ⅰ·T37。
1.区域认知:利用等高线地形图推断区域地形类型和特点。
2.综合思维:通过不同坡向的光照、水分差异,分析其对植被的影响。
3.地理实践力:利用等高线地形图进行线路、坝址选定,利用地形剖面图进行通视分析。
知识点一| 地图三要素
1.比例尺
(1)公式:比例尺=图上距离/实地距离。
(2)三种表现形式
举例
图上1厘米代表实地距离5 km
1∶500 000
形式
文字式
数字式
线段式
(3)比例尺的大小与表示范围和内容详略之间的关系
图幅大小
相同时
比例尺越大,地图上所表示的实地范围越小,但表示的内容越详细;比例尺越小,地图上所表示的实地范围越大,内容越简略;大范围地图多选用较小的比例尺,小范围地图多选用较大的比例尺
实地范围
相同时
比例尺越大,图幅面积越大,内容越详细;
比例尺越小,图幅面积越小,内容越简略
[特别提醒]
比例尺是一个比值,没有单位,且分子是1,因此分母越大,比例尺越小;分母越小,比例尺越大。在进行计算或换算时,图上距离单位一般为“厘米”,实地距离单位为“千米”,千米换成厘米时要加五个“0”,厘米换成千米时则要减五个“0”。
2.方向
地图类型
方向判定
一般地图
面向地图,“上北下南,左西右东”
指向标地图
根据指向标定向,箭头指示北方
经纬网地图
经线指示南北方向,纬线指示东西方向
3.图例和注记
(1)图例:在地图上表示地理环境各要素,比如山脉、河流、城市、铁路等所用的符号。
(2)注记:一般是指在地图上用来说明山脉、河流、国家、城市等名称的文字,以及表示山高、水深等的数字。
考法1 图文结合考查地图上方向的判断
1.(2018·北京高考)在乡村振兴计划中,某行政村拟修建的村史馆和培训中心分别位于该村西南部和东北部。该村东西宽2千米,南北长1千米,主干道从南向北穿过,河流自东向西流经该村。读下图,与上述信息相符的是( )
A.甲 B.乙
C.丙 D.丁
A [在没有经纬网和指向标的地图上,方位可以依据“上北下南,左西右东”判定,由此可知,甲图中村史馆位于西南,培训中心位于东北,河流流向为东西方向,公路为南北方向,与文字描述相同,A项正确;乙图中村史馆和培训中心的方位不对,B项错误;丙、丁两图河道和公路的方位均不正确,且东西方向和南北方向的长度也不符合,C、D项错误。]
考法2 结合图例、注记判读,考查地图上的方向判断
(2018·全国卷Ⅱ)澳门半岛以低矮的丘陵为主,现在的部分土地是历年填海而成的。下图示意澳门半岛山丘分布、街道格局及部分街道名称。据此完成下题。
2.由于填海造地,海岸线向海推移距离最长的地方位于澳门半岛的( )
A.东北部 B.西北部
C.东南部 D.西南部
[思路点拨] 地名这一文化现象具有明显的内涵,图中显示的街道名称均有“海边”,说明该街道在历史上位于海岸附近。
C [由图中街道名称中的“海边”可推测填海造地前的海岸分布情况。读图可知东南方向海边马路距现在的海岸线距离最远,由此可见海岸线向海推移距离最长的地方位于澳门半岛的东南部,C项正确。]
考法3 结合生活实践,考查地图上的方向和比例尺
(2019·南昌调研)下图是车载导航仪面板示意图,行驶中始终显示车头朝上,指向标箭头随行车方向而转动。据此回答3~4题。
3.汽车从当前位置行驶到百货大楼路程约为 ( )
A.1 000米 B.1 200米
C.1 800米 D.2 000米
4.汽车在前方左拐弯后,导航仪面板上的指向标箭头朝向( )
A.左上 B.右上
C.左下 D.右下
[思路点拨] 解答本题的关键有两点,一是在图上量出图上距离,结合图中比例尺,用公式计算实际距离;二是掌握图中指向标的正确判读方法。
3.B 4.D [第3题,由图可知汽车当前位置与百货大楼之间的图上距离约4.5厘米,比例尺为图上1厘米代表实地距离250米,由此可计算出它们之间的路程。第4题,根据指向标箭头所指方向为正北方向可知,前方左拐弯后,汽车将向西南行驶,指向标将朝向右下。]
[再练一题](教师用书独具)
下图为北京市某小区平面图,该小区占地约30 000平方米。读图,完成(1)~(2)题。
(1)2017年9月23日,某同学傍晚放学回家走进小区时,发现自己在夕阳下的影子落在正前方。该同学最有可能进入的小区大门是( )
A.甲 B.乙
C.丙 D.丁
(2)该小区平面图的比例尺可能为( )
A.1∶50 B.1∶500
C.1∶5 000 D.1∶50 000
(1)A (2)C [第(1)题,2017年9月23日是秋分,日落正西方向,影子朝东。该同学傍晚放学回家走进小区时,发现自己在夕阳下的影子落在正前方,则该同学应该面朝东方。结合图中指向标可知,该同学最有可能进入的小区大门是甲。第(2)题,该小区的面积约是30 000平方米,图上面积约3厘米×4厘米=12平方厘米,计算可知比例尺约为1∶5 000。]
考法4 结合生活实例或电子地图的使用,考查地图比例尺的特点
(2019·平顶山模拟)土地下陷速度是指土层平均每年下陷的深度,下图是某城市土地下陷速度等值线图。据此回答5~6题。
5.若将该图比例尺扩大到原图的4倍,同时保持实际范围不变,则
( )
A.新图比例尺为1∶800 000
B.同一地点,土地下陷速度变大
C.新图面积变为原图面积的16倍
D.相邻两条等值线间的差值比原图扩大
6.甲区域的面积接近 ( )
A.1平方千米 B.2平方千米
C.4平方千米 D.8平方千米
5.C 6.C [第5题,若将该图比例尺扩大到原图的4倍,新图的长和宽都变为原来的4倍,因而面积变为原来的16倍。第6题,结合图例可知图中甲区域的面积与一个边长为2千米的正方形面积相近,由此甲区域的面积接近4平方千米。]
[规律方法] 比例尺的缩放、图幅变化的判读
比例尺变化
变化后的比例尺
变化后的 图幅
将原来比例尺放大到n倍
为原来比例尺的n倍
放大的图幅为原来的n2倍
将原来比例尺放大n倍
为原来比例尺的(n+1)倍
放大后的图幅为原来的(n+1)2倍
将原来比例尺缩小到1/n倍
为原来比例尺的1/n倍
缩小的图幅为原来的(1/n)2倍
将原来比例尺缩小1/n倍
为原来比例尺的(1-1/n)倍
缩小后的图幅为原来的(1-1/n)2倍
知识点二| 等高线地形图
1.地面高度的计算方法
(1)海拔(绝对高度):地面某个地点高出海平面的垂直距离。
(2)相对高度:地面某个地点高出另一地点的垂直距离。
2.等高线地形图
读某等高线地形图,完成下列问题。
(1)等高距:相邻两条等高线的数值差,图中等高距是100米,在同一幅等高线图中,等高距相等。
(2)基本地形部位判断
部位
地形
等高线图中的表现特点
A
山峰
等高线闭合,等高线数值内大外小
B
山谷
等高线向数值增大的方向弯曲
C
山脊
等高线向数值减小的方向弯曲
D
陡崖
多条海拔不同的等高线重合,一般图中均用“”符号表示
E
鞍部
两侧均为闭合的等高线,山谷的最高处,山脊的最低处
F
缓坡
等高线分布比较稀疏
G
陡坡
等高线分布较为稠密
(3)地形类型判断
①平原:海拔在200米以下,等高线稀疏,较为平直。
②丘陵:海拔在500米以下,相对高度不大,等高线较稀疏。
③山地:海拔在500米以上,相对高度大于100米,等高线较密集。
④高原:海拔高(500米以上),相对高度小,等高线在边缘地区密集,而内部明显稀疏。
⑤盆地:中间较低,一般等高线较稀疏;四周较高,等高线较密集。
(4)坡度大小判断
①同一等高线地形图上坡度的大小。
在同一等高线地形图上,等高线分布越密集,则坡度越大;等高线越稀疏,则坡度越小。
②不同等高线地形图上坡度的大小。
a.比例尺和等高距相同,则看等高线的疏密程度,等高线越密集,坡度越大;等高线越稀疏,坡度越小。
例如,下图中(数值单位:米)的坡度由大到小的顺序:C>A>D>B。
b.比例尺相同,等高距不同,则相同的水平范围等高距越大,坡度越大;等高距越小,坡度越小。
例如,下图中(数值单位:米)的坡度由大到小的顺序:B>D>A>C。
c.比例尺不同,等高距相同,则比例尺越大,坡度越大;比例尺越小,坡度越小。
例如,下图中的坡度由大到小的顺序:A>C>D>B。
(5)判断闭合处等高线的高度
位于两条等高线之间的闭合区域,如果其值与两侧等高线中的较低值相等,则闭合区域内的海拔低于其等高线的值;如果闭合等高线的值与两侧等高线中的较高值相等,则闭合区域内的海拔高于其等高线的值。即“大于大的,小于小的”。
3.等高线地形图的应用
(1)判断水系、水文特征
①水系特征
地形类型
水系特征
山地
常形成放射状水系
盆地
常形成向心状水系
山脊
常形成河流的分水岭
山谷
常有河流发育
②水文特征
等高线密集的河谷,流速快、水能资源丰富,在陡崖处形成瀑布;河流流量除与降水量有关外,还与流域面积(集水区域面积)有关;河流流出山口处常形成冲积扇(洪积扇)。
(2)河流流向及流域面积
①流向:由海拔高处流向低处;发育于河谷,河流流向与等高线凸出方向相反。
②流域面积:根据山脊线作为河流的分水岭,确定河流的流域面积。
(3)判断气候特征及差异
判断气
候特征
气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高,蒸发强;阴坡气温低,蒸发弱)等因素
判断气
候差异
气温
差异
求出高度差,再用气温垂直递减率0.6_℃/100_m计算温度差,地势越高气温越低
降水
差异
迎风坡降水多于背风坡
光照
差异
阳坡光照多于阴坡,同一种植被在阳坡的分布上界高于阴坡
(4)等高线图中“点”“线”“面”的选择技巧
①选“点”技巧
点的
类型
技巧
图示
水库
坝址
坝址应建在等高线密集的河流峡谷处,因该处筑坝工程量小且落差大;库区宜选在河谷、山谷地区,或“口袋形”的洼地或小盆地,以保证有较大的集水面积和库容
港
口
港口应建在等高线稀疏、等深线密集的海湾地区,即陆域平坦、水域深阔的避风海湾,避开含沙量大的河流,以免引起航道淤塞
气象站
气象站应建在地势坡度适中、地形开阔的地方
疗养院
疗养院应建在地势坡度较缓(等高线稀疏)、向阳坡、背山面水(河、湖、海)、气候宜人、空气清新的地方,且有交通线通过,交通便利
宿营
地
宿营地应避开河谷、河岸,以预防暴雨造成的山洪暴发;避开陡崖、陡坡,以防崩塌、落石造成伤害;应选在地势较高的缓坡或较平坦的鞍部宿营(如图中q点)
航
空港
航空港应建在等高线稀疏的地方,即地形平坦开阔、坡度适当、易排水的地方,还要地质条件好;注意盛行风向并保持与城市有适当的距离等
②选“线”技巧
线的类型
技巧
公路、
铁路线
一般情况,利用有利的地形、地势,选择坡度较缓、路程较短、弯路较少的线路;一般在两条等高线之间绕行;尽量少通过河流、少建桥梁,以降低施工难度和建设成本;尽量避免通过高寒区、沙漠区、沼泽地、永久冻土区、地下溶洞区等。例如下图,从A处修铁路到C处,经过B处坡度较缓,施工较易;而经过D处则坡度较陡,施工不易,增加建设费用,故应选择图中的虚线线路
公路、
铁路线
引水线路
引水线路尽可能短,尽量避免通过山脊等障碍,并尽量利用地势使水自流
输油管线
线路尽可能短,尽量避免通过山脉、大河等
③选“面”技巧
“面”的类型
技巧
农业生
产布局
平原地区宜发展种植业,山地、丘陵地区宜发展林业、畜牧业,湖、海、水库等水域宜发展水产业
工业区
选址
一般选在等高线间距较大即地势平坦处,节省建设投资;靠近河流,水源充足;有交通线经过,交通便利
聚落
分布
一般山区聚落多分布在地势较低的河谷地带(地势低平、水源充足、流水沉积形成深厚肥沃的土壤);山区聚落规模小、数量少,平原地区聚落规模大、数量多(聚落主要分布在平原地区)
考法1 通过部分地区等高线图考查地面高度的计算方法
下图示意某小区域地形。图中等高距为100米,瀑布的落差为72米。据此完成1~2题。
1.Q地的海拔可能为( )
A.90米 B.230米
C.340米 D.420米
2.桥梁附近河岸与山峰的高差最接近( )
A.260米 B.310米
C.360米 D.410米
1.D 2.C [第1题,由于图中等高距是100米,由此推理山峰相邻第一条等高线的海拔是500米,向东依次是400米、300米,河流东岸自西向东依次是300米、400米,Q地海拔高于400米,本题选D。第2题,根据前面的分析,图中河谷的海拔在200~300米,由于瀑布的落差为72米,又因为桥梁位于瀑布下游,因此桥梁处河面海拔最高是300-72=228米,最低可能无限接近200米,由此推断,此处与山峰的高差最接近360米。]
[解题技巧] 等高线地形图中的计算方法
(1)两点间的相对高度的计算
从等高线图上读出任意两点的海拔,就可以计算这两点的相对高度:H相=H高-H低。
(2)陡崖高度的相关计算
①陡崖的相对高度ΔH的取值范围:(n-1)d≤ΔH<(n+1)d。
②陡崖的绝对高度
a.陡崖崖顶的绝对高度:H大≤H顶
(3)某地形区的相对高度的估算
①估算方法:一般说来,若在等高线地形图上,任意两点之间有n条数值不同的等高线,等高距为d米,则这两点的相对高度H可用下面公式求算:(n-1)d米
(4)闭合等高线的判读
当闭合曲线位于两条等高线之间时,若闭合曲线数值与其中的高值相等,则曲线内的数值高于这个高值且不超过一个等高距;若闭合曲线数值与其中的低值相等,则曲线内的数值低于这个低值且不超过一个等高距;即“大于大值,小于小值”。例如,下图中,200
考法2 通过等高线图考查地形类型的判断
等高线图可以反映一个地区的地貌特征。下图为某地区等高线(单位:m)图。读图,回答3~4题。
3.图中两条400 m等高线之间部分表示的地形单元是( )
A.山脊 B.陡崖
C.断块山脉 D.峡谷
4.图中310 m等高线相邻的灰色部分最可能是( )
①崩塌堆积物 ②突出小基岩 ③河中的沙洲 ④低矮的山丘
A.①② B.②③
C.③④ D.①④
[解图流程]
[尝试解答] 3.D 4.A
考法3 通过等高线地形图判断地貌及河流状况
(2016·上海高考)等高线图可以反映一个地方的地貌特征。下图为某地区等高线(单位:m)图。读图,回答5~6题。
5.图中主体部分表示的地表景观最可能是( )
A.新月形沙丘 B.山地梯田
C.三角洲平原 D.滨海沙滩
6.图中河流的流向及河流与水渠的关系是( )
A.河流自南向北流,河流水补给水渠
B.河流自北向南流,河流水补给水渠
C.河流自北向南流,水渠水汇入河流
D.河流自南向北流,水渠水汇入河流
5.B 6.C [第5题,图示地区海拔较高,等高线分布较均匀,水渠贯穿其中,判断是山地梯田;新月形沙丘的等高线是新月形的;三角洲海拔低,等高线稀疏;滨海沙滩海拔低。B项正确。第6题,图中河流位于该区域的最低处,结合水渠等高线可知,水渠水是流向河流的;河流位于河谷处,等高线是向高处凸出的,可判断河流自北向南流。C项正确。]
考法4 通过等高线地形图考查区域地形特征的描述
7.阅读材料,回答下题。
材料 “蓉欧快铁”运行线路图(图1);甲区域等高线地形图(图2)。
据图2,描述图1中甲区域的地形特征。
[解析] 解答本题的关键有两点,一是能根据图2中等高线的数值和分布判断出该区的地形类型;二是要明确描述区域特征应从地形类型及分布和地势高低两方面描述。由图2可知:①该区域北部和东北部海拔多在1 500 m以上,且等高线稀疏,地势起伏较小,为高原地形;②中部等高线海拔在2 000 m以上,且等高线密集,地势起伏大,为山地地形;③西南(南)部海拔多在3 000 m以上,且等高线稀疏,地势起伏较小,为高原地形;④西南(南)部海拔较高,东北(北)部海拔较低。
[答案] 高原、山地为主;高原分布在西南(南)部和东北(北)部,山地主要分布在中部;地势起伏大,西南(南)高,东北(北)低。
[再练一题](教师用书独具)
下图示意关中地区和楚河地区。阅读下图,完成下题。
说出渭河平原南北两侧(沿180°E)的地形特征差异。
[解析] 根据等高线分布特点及河流流向可知,南侧以山地为主,地势较高,起伏较大,且南高北低;北侧以高原为主,起伏较小,地势较低,且北高南低。
[答案] 南侧:以山地为主,地势较高(南高北低),起伏较大。北侧:以高原为主,地势较低(北高南低),起伏较小。
考法5 通过等高线分布状况考查降水的成因
8.(2017·全国卷Ⅲ)阅读图文资料,完成下列要求。
白斑狗鱼肉质细嫩,营养丰富,有“鱼中软黄金”之称。白斑狗鱼是肉食性鱼类,适宜在16 ℃以下的水域产卵繁殖,分布于亚洲、欧洲和北美洲的北部冷水水域,栖息环境多为水质清澈、水草丛生的河流,在我国仅见于新疆的额尔齐斯河流域(下图)。额尔齐斯河是我国唯一属北冰洋水系的河流。
根据支流的分布特征,分析图示额尔齐斯河流域降水分布特点及成因。
[解析] 据支流分布特征可以看出北部支流众多,所以可判断出北部降水多。额尔齐斯河所在的准噶尔盆地西侧有些低矮的山口,来自大西洋、北冰洋的微弱水汽可以通过这些山口进入盆地,受山地的抬升作用,在阿尔泰山南麓和天山北麓迎风地带形成降水。
[答案] 分布特点:该流域降水北多南少。原因:地处大陆内部,气候干旱。但北部山地为(西风)迎风坡,山体高大,能拦截水汽。
考法6 通过等高线图考查“点”“线”“面”选址的技巧
(2017·江苏高考)我国东南沿海某地拟修建一座水位60米的水库。下图为“拟建水库附近地形示意图”。读图,回答9~10题。
9.建设成本最低的水库大坝宜建在( )
A.甲 B.乙
C.丙 D.丁
10.水库建成后能够( )
A.改善航运条件 B.开发河流水能
C.增加径流总量 D.消除地质灾害
9.A 10.B [解答本题组的关键是明确修建水库最佳地形为盆地,水位60米就是要求水库的水坝高度最低达到60米,由图可知图中等高距为20米。甲处海拔低于60米,且位于盆地开口处,是修建水坝的最佳位置;乙处位于海拔20~40米的河谷;丙处位于海拔60~80米的鞍部;丁处位于盆地另一侧、海拔40~60米的山坳。修建水库可以蓄水发电。]
[再练一题](教师用书独具)
下图为甲、乙两地附近等高线简图,设计在甲、乙间修建一条公路。读图,完成(1)~(3)题。
(1)在图中最初选定的四条线路中,既要架桥又要修隧道的是( )
A.① B.②
C.③ D.④
(2)有很多学者建议施工前对图示河段进行治理,其合理的措施应是
( )
A.建蓄洪区 B.加固堤防
C.修建水库 D.裁弯取直
(3)河流经治理后再修建公路,最终的合理线路方案应为( )
A.① B.②
C.③ D.④
(1)C (2)D (3)B [第(1)题,线路③穿山要修隧道,越河需架桥。第(2)题,图示河段河道弯曲,地势低平,流速较慢,洪涝多发,裁弯取直是治理的合理措施。第(3)题,裁弯取直后,②线路短,沿线地势平坦,桥隧工程量最小。]
考法7 根据等高线的分布判断农作物分布
(2017·江苏高考)河南淅川是我国南橘北种的最后一站,因其个大、质优、早熟,深受消费者喜爱。下图为“汉中、淅川位置示意图”。读图,回答11~12题。
11.与同纬度汉中相比,淅川柑橘上市较早的优越自然条件是
( )
A.北部山地阻挡南下冷空气,冬季气温高
B.地处山间谷地,云雾多,气温日较差小
C.位置偏东,受东南季风影响大,降水多
D.临近水库,水体对当地气候调节作用强
12.最适宜种植柑橘的地区是( )
A.① B.②
C.③ D.④
11.D 12.A [第11题,D对:淅川附近有规模较大的水库,水库对该地气候调节作用强,有利于柑橘的生长发育。A错:两地纬度相差不大,且汉中北部山脉更加高大,对冷空气的阻挡作用更明显。B错:读图可知,淅川地处山麓平原地区。C错:柑橘上市较早主要与气温有关,与降水量多少关系不大。第12题,A对:①地位于平原地区,地形平坦,靠近水库,气温较高,水源丰富,最适宜种植柑橘。B、C、D错:②③④位于山区,地形起伏大,水源不足,种植柑橘的条件相对较差。]
知识点三| 地形剖面图
1.地形剖面图
(1)绘制:用等高线地形图转绘。
(2)意义:可以直观反映出沿剖面线的地势高低的变化状况和坡度的大小状况。
2.地形剖面图的绘制方法
结合地形剖面图及绘制示意图,完成下表。
步骤
具体内容
定剖面线
根据要求在需绘制剖面图的两点之间作出一条直线
定比例尺
剖面图的水平比例尺多采用原图的比例尺(有特殊要求时除外);为了使剖面图所表达的地形起伏更加明显,垂直比例尺一般都要适当放大
建坐标
剖面图的水平基线一般与剖面线长度相等。纵轴的高程应根据垂直比例尺确定,图上的高程间距要与等高线地形图的等高距相等
描点
将剖面线与等高线的所有交点尤其是特殊点(如最高点、最低点)按其水平距离和高程转绘到坐标图中
连线
用平滑曲线将各点顺次连接,注意相邻两点间的升降趋势
考法1 通过等高线图考查地形剖面图上剖面线的判断
(2018·江苏高考)下图为“某区域地质简图”。该区沉积地层有Q、P、C、D、S2、S1,其年代依次变老。读图,回答1~2题。
1.从甲地到乙地的地形地质剖面示意图是( )
2.为揭示深部地质状况,在丙处垂直钻探取芯,可能发现的地层是( )
A.志留系 B.石炭系
C.二叠系 D.第四系
1.A 2.A [第1题,由等高线图可看出,甲乙之间最高海拔为185米,甲、乙两地的海拔均小于100米,因此甲乙之间的地形为山峰,排除C和D选项。再由图可知,甲乙之间地表地层为P、甲地和乙地的地表地层为C,与A选项的剖面图相符,故A项正确。第2题,沉积地层在垂直方向上的分布规律一般是老地层在下,新地层在上。丙处地表为D地层,比其老的地层为志留系地层,故A项正确。]
[解题技巧] 地形剖面图中剖面线的判定方法
对于已绘出的剖面图,如何确定在原等高线地形图上是沿哪条剖面线绘制的。主要抓住以下“三看”:
—
⇩
—
⇩
—
[再练一题](教师用书独具)
(2014·上海地理)读某地区等高线示意图(单位:m)和地形剖面图(单位:m),回答(1)~(2)题。
(1)左图中剖面线AB和MN的交点在右侧两剖面图上所对应的位置分别是
( )
A.①和③ B.②和③
C.①和④ D.②和④
(2)若该区位于一个拟建水库的库区内,当最高蓄水位达海拔150 m时,图示范围内将出现 ( )
A.一个岛 B.两个岛
C.三个岛 D.无岛
(1)D (2)D [第(1)题,交点为鞍部。AB线大致沿山谷到鞍部的剖面,故鞍部为最高点,选②;MN线是沿山峰到鞍部的剖面,鞍部为最低点,故选④。所以答案为D。第(2)题,该地区最低海拔是100米,最高蓄水位海拔是150米,蓄水区只局限在河谷地带,无岛屿出现,选D。]
考法2 通过等高线地形图考查地形剖面上的通视问题
3.某山区的一所学校,拟组织学生对附近公路的交通流量进行调查。读图,完成(1)~(2)题。
(1)在E、F、G三个地点中,能目测到公路上H点经过车辆的是________。
(2)试用地形剖面图解释你所做的判断,并作简要说明,图画在下面的框内。
说明___________________________________________________。
[解析] 解答此题需要熟练判读等高线地形图,并能根据等高线地形图绘制地形剖面图。E、F点位于山谷中,从E点到H点或从F点到H点视线都被山脊阻挡,G点到H点视线没有障碍,所以E、F、G三个地点中能清晰地观察公路上H点经过车辆的应是G点。
[答案] (1)G (2)
从地形剖面图中可以看出H点和G点之间没有障碍,从G点可以清晰地看见H点。
[方法技巧] 通视问题的分析方法
通视问题可通过作地形剖面图来解决。如果过已知两点作的地形剖面图无障碍物(如山地或山脊)阻挡,则两地可互相通视。常见的有以下两种情况:
(1)根据坡度陡缓情况。注意“凹形坡”与“凸形坡”的不同。从山顶向四周,等高线先密后疏,为“凹形坡”,可通视;等高线先疏后密,为“凸形坡”,“凸形坡”容易挡住人们的视线(如图1)。
(2)是否穿越沟谷。如果穿越沟谷,由于后半部分地势会升高,即使地势再降低,也会因为地形阻挡而无法看到(如图2)。
图1 图2
[再练一题](教师用书独具)
(2016·江苏高考)5月初,几位“驴友”到我国东南部某山区旅游。 下图为该山区地形示意图,图中①~⑥处为露营和观景的备选地点。读图,回答(1)~(2)题。
(1)最适宜作为露营地的是( )
A.① B.②
C.③ D.④
(2)最适宜观日出的地点是( )
A.③ B.④
C.⑤ D.⑥
(1)B (2)D [第(1)题,读图可知,①地过于靠近河流,易受水患的影响,不适合宿营;②地地形平坦开阔,与河流的距离适中,取水方便,适合宿营;③地位于陡崖下,易受到落石等的威胁,不适合宿营;④地接近山顶,海拔高,气温较低,地形不平坦,且离水源地较远,不适合宿营。故选B项。第(2)题,观日出需要选择海拔较高、视野开阔且不受阻挡的地方。该地位于我国东南部,5月初太阳从东北方向升起。③地海拔较低,且日出时东北方向视线受阻;④⑤两地海拔较高,但东北方向视线受阻;⑥地海拔高,视野开阔且东北方向视线不受阻挡,适合观日出。故选D项。]
随堂小测| 检验复习效果
(教师用书独具)
(2018·江苏高考)“地坑院”是黄土高原上的特色民居。2017年2月,《航拍中国》以空中视角立体化展示了这个“地平线下古村落,民居史上活化石”的全貌。图1为某地坑院村落景观图,图2为某黄土塬地形示意图。读图回答下题。
图1 图2
1.图2中,适合建造地坑院村落的是( )
A.甲 B.乙
C.丙 D.丁
D [由景观图可知,该村落整体位于地势较高的平坦地形处,与图2中的丁处相符。]
下图为我国亚热带季风气候区某区域等高线(单位:m)分布示意图,图中水库水面海拔165 m。读图,完成2~3题。
2.图中古牌坊与甲山峰之间的相对高度可能是 ( )
A.1 050 m B.985 m
C.915 m D.790 m
3.图中村落因多古祠堂、古民居、古牌坊等而著名,驴友小王想拍摄村落全貌,在①②③④处应选择的拍摄点是( )
A.①处 B.②处
C.③处 D.④处
2.C 3.D [第2题,图中水库水面海拔165 m,古牌坊所在地的海拔在165~200 m,甲山峰海拔在1 000~1 100 m,故两地的相对高度在800~935 m,C项符合。第3题,①处地势较低,不能俯瞰村落全貌;②处东南部有山脊阻挡视线,因不能通视,不能看到村落全貌;③处有小山丘阻挡视线,也不能看到村落全貌;④处地势较高,视野开阔,是理想的拍摄地点。]
某高中研究性学习小组到下面等高线地形图所示区域实地考察。读图,回答4~5题。
4.在图示区域内,拟建一座防火瞭望塔,在①②③④选址方案中,瞭望范围最大的是( )
A.① B.②
C.③ D.④
5.小明同学沿a→b剖面线绘制的地形剖面图,是下图中的( )
4.D 5.A [第4题,④地地势最高且四周没有障碍物阻挡,视野最开阔,建防火瞭望塔的瞭望范围最广。第5题,根据a→b剖面线与等高线关系及穿越区特点即可确定。]
6.(2019·湖北重点中学联考)阅读图文材料,回答下列问题。
在沙漠广布的东非高原,埃塞俄比亚却有“清凉王国”和“东非湿岛”的美誉。邻国吉布提自然资源缺乏、工农业基础薄弱。亚吉铁路连接埃塞俄比亚首都亚的斯亚贝巴和吉布提首都吉布提市,这是中国在非洲修建的又一条跨国铁路,是非洲第一条全线采用中国电气化标准施工的现代电气化铁路,被誉为“新时期的坦赞铁路”,下图为埃塞俄比亚位置图。
据图描述埃塞俄比亚的地形特征。
[解析] 本题主要考查地形特征。地形特征主要从地形类型和地势高低等方面进行描述。
[答案] 以高原山地为主;地势中间高四周低,地形崎岖;河谷斜穿高原中部,呈东北—西南走向。
相关资料
更多
