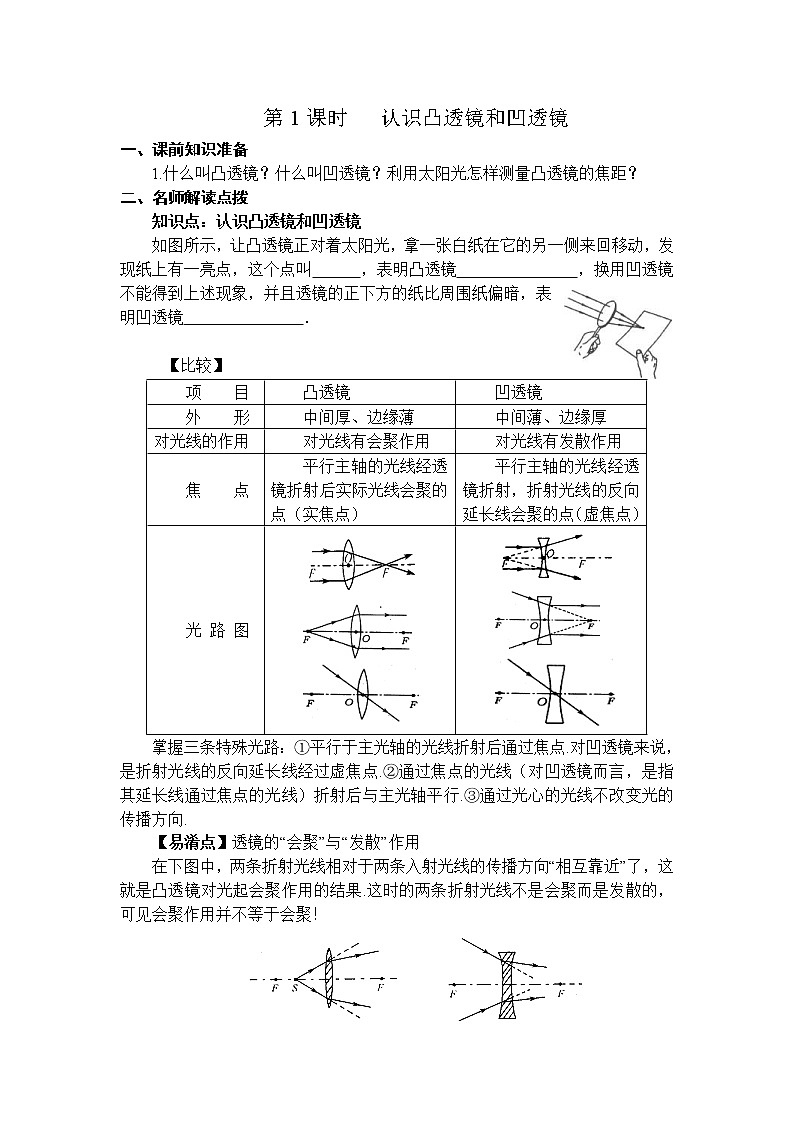

初中物理沪科版八年级全册第五节 科学探究：凸透镜成像第1课时导学案及答案
展开
这是一份初中物理沪科版八年级全册第五节 科学探究：凸透镜成像第1课时导学案及答案，共3页。学案主要包含了课前知识准备，名师解读点拨，拓展整合创新，当堂检测反馈等内容，欢迎下载使用。
一、课前知识准备
1.什么叫凸透镜？什么叫凹透镜？利用太阳光怎样测量凸透镜的焦距？
二、名师解读点拨
知识点：认识凸透镜和凹透镜
如图所示，让凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动，发现纸上有一亮点，这个点叫 ，表明凸透镜 ，换用凹透镜不能得到上述现象，并且透镜的正下方的纸比周围纸偏暗，表明凹透镜 ．
【比较】
掌握三条特殊光路：①平行于主光轴的光线折射后通过焦点.对凹透镜来说，是折射光线的反向延长线经过虚焦点.②通过焦点的光线（对凹透镜而言，是指其延长线通过焦点的光线）折射后与主光轴平行.③通过光心的光线不改变光的传播方向.
【易淆点】透镜的“会聚”与“发散”作用
在下图中，两条折射光线相对于两条入射光线的传播方向“相互靠近”了，这就是凸透镜对光起会聚作用的结果.这时的两条折射光线不是会聚而是发散的，可见会聚作用并不等于会聚！
SKIPIF 1 < 0 SKIPIF 1 < 0
同理，在上图中，两条折射光线相对于入射光线的传播方向 “相互远离” 了，这就是凹透镜对光的发散作用.这时的两条折射光线不是发散而是会聚的，可见发散作用也不等于发散！
可见判断透镜的“会聚”、“发散”作用的最简单方法就是将原光线延长，将入射光线的传播方向和经透镜折射后光线的传播方向进行比较，若通过透镜后的光线相对于原方向向主轴偏折，即为会聚，向外偏折即为发散. 不能简单地认为折射光线交到一点就是对光起会聚作用，否则就是发散.实际上对透镜来说光线总是向厚的一边偏折射。
三、拓展整合创新
【例1】当小玲在观察阳光通过甲、乙两个眼镜在地面上形成的光斑时，发现两个眼镜形成的光斑不同。阳光通过眼镜甲形成的光斑中间较四周亮，而阳光通过眼镜乙形成的光斑中间较四周暗，由此可以判断眼镜甲是 透镜，眼镜乙是 透镜。
解析：阳光通过眼镜甲形成的光斑中间较四周亮，说明眼镜甲对光有会聚作用，可以判断眼镜甲是凸透镜，阳光通过眼镜乙形成的光斑中间较四周暗，说明眼镜乙对光有发散作用，眼镜乙是 凹透镜透镜。答案：凸 凹
【例2】如图是一束光线通过透镜的光路图，其中正确的是 ( )
解析：A图应是通过光心的光线方向不变；B图应是跟主光轴平行的入射光线，经凸透镜折射后通过焦点；D图经凹透镜折射后的光线应变得发散．答案：C
变式题：如图表示分别从凸透镜的两倍焦距和一倍焦距处射出透镜的光线．请在图中画出它们通过透镜后的光路(P是与透镜距离等于2倍焦距的位置)．
四、当堂检测反馈
1．下面是一些光学元件，根据其特点及作用，回答下列问题
A．小孔 B．平面镜 C．凹面镜 D．凸面镜 E．凸透镜 F．凹透镜
(1) 对光有发散作用的元件有___________________ ；
(2) 对光没有会聚作用，也没有发散作用的元件有_______________ ；
(3) 有实焦点的元件有_______________ ；
(4) 有虚焦点的元件有___________________ ；
(5) 有两个焦点的元件有____________________ ；
(6) 只有一个焦点的元件有__________________ ；
(7) 没有焦点的元件有__________________ ；
(8) 利用光的反射现象的元件_______________ ；
(9) 利用光的折射现象的元件__________________ ；
(10)利用光的直线传播的元件____________________ 。
2．关于透镜对光的作用的讨论，正确的是（ ）
A．跟主光轴平行的光线通过凸透镜会聚在焦点上
B．凸透镜能使会聚光线提前会聚
C．跟主光轴平行的光线通过凹透镜成发散光线
D．凹透镜能使会聚光线延后会聚
3．如图所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，光线将会( )
A．仍然平行 B．会聚 C．发散 D．无法确定
4．如图画出了光通过透镜前后的方向，填上适当类型的透镜．
项 目
凸透镜
凹透镜
外 形
中间厚、边缘薄
中间薄、边缘厚
对光线的作用
对光线有会聚作用
对光线有发散作用
焦 点
平行主轴的光线经透镜折射后实际光线会聚的点（实焦点）
平行主轴的光线经透镜折射，折射光线的反向延长线会聚的点（虚焦点）
光 路 图
SKIPIF 1 < 0
SKIPIF 1 < 0
SKIPIF 1 < 0
SKIPIF 1 < 0
一、课前知识准备
1.什么叫凸透镜？什么叫凹透镜？利用太阳光怎样测量凸透镜的焦距？
二、名师解读点拨
知识点：认识凸透镜和凹透镜
如图所示，让凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动，发现纸上有一亮点，这个点叫 ，表明凸透镜 ，换用凹透镜不能得到上述现象，并且透镜的正下方的纸比周围纸偏暗，表明凹透镜 ．
【比较】
掌握三条特殊光路：①平行于主光轴的光线折射后通过焦点.对凹透镜来说，是折射光线的反向延长线经过虚焦点.②通过焦点的光线（对凹透镜而言，是指其延长线通过焦点的光线）折射后与主光轴平行.③通过光心的光线不改变光的传播方向.
【易淆点】透镜的“会聚”与“发散”作用
在下图中，两条折射光线相对于两条入射光线的传播方向“相互靠近”了，这就是凸透镜对光起会聚作用的结果.这时的两条折射光线不是会聚而是发散的，可见会聚作用并不等于会聚！
SKIPIF 1 < 0 SKIPIF 1 < 0
同理，在上图中，两条折射光线相对于入射光线的传播方向 “相互远离” 了，这就是凹透镜对光的发散作用.这时的两条折射光线不是发散而是会聚的，可见发散作用也不等于发散！
可见判断透镜的“会聚”、“发散”作用的最简单方法就是将原光线延长，将入射光线的传播方向和经透镜折射后光线的传播方向进行比较，若通过透镜后的光线相对于原方向向主轴偏折，即为会聚，向外偏折即为发散. 不能简单地认为折射光线交到一点就是对光起会聚作用，否则就是发散.实际上对透镜来说光线总是向厚的一边偏折射。
三、拓展整合创新
【例1】当小玲在观察阳光通过甲、乙两个眼镜在地面上形成的光斑时，发现两个眼镜形成的光斑不同。阳光通过眼镜甲形成的光斑中间较四周亮，而阳光通过眼镜乙形成的光斑中间较四周暗，由此可以判断眼镜甲是 透镜，眼镜乙是 透镜。
解析：阳光通过眼镜甲形成的光斑中间较四周亮，说明眼镜甲对光有会聚作用，可以判断眼镜甲是凸透镜，阳光通过眼镜乙形成的光斑中间较四周暗，说明眼镜乙对光有发散作用，眼镜乙是 凹透镜透镜。答案：凸 凹
【例2】如图是一束光线通过透镜的光路图，其中正确的是 ( )
解析：A图应是通过光心的光线方向不变；B图应是跟主光轴平行的入射光线，经凸透镜折射后通过焦点；D图经凹透镜折射后的光线应变得发散．答案：C
变式题：如图表示分别从凸透镜的两倍焦距和一倍焦距处射出透镜的光线．请在图中画出它们通过透镜后的光路(P是与透镜距离等于2倍焦距的位置)．
四、当堂检测反馈
1．下面是一些光学元件，根据其特点及作用，回答下列问题
A．小孔 B．平面镜 C．凹面镜 D．凸面镜 E．凸透镜 F．凹透镜
(1) 对光有发散作用的元件有___________________ ；
(2) 对光没有会聚作用，也没有发散作用的元件有_______________ ；
(3) 有实焦点的元件有_______________ ；
(4) 有虚焦点的元件有___________________ ；
(5) 有两个焦点的元件有____________________ ；
(6) 只有一个焦点的元件有__________________ ；
(7) 没有焦点的元件有__________________ ；
(8) 利用光的反射现象的元件_______________ ；
(9) 利用光的折射现象的元件__________________ ；
(10)利用光的直线传播的元件____________________ 。
2．关于透镜对光的作用的讨论，正确的是（ ）
A．跟主光轴平行的光线通过凸透镜会聚在焦点上
B．凸透镜能使会聚光线提前会聚
C．跟主光轴平行的光线通过凹透镜成发散光线
D．凹透镜能使会聚光线延后会聚
3．如图所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，光线将会( )
A．仍然平行 B．会聚 C．发散 D．无法确定
4．如图画出了光通过透镜前后的方向，填上适当类型的透镜．
项 目
凸透镜
凹透镜
外 形
中间厚、边缘薄
中间薄、边缘厚
对光线的作用
对光线有会聚作用
对光线有发散作用
焦 点
平行主轴的光线经透镜折射后实际光线会聚的点（实焦点）
平行主轴的光线经透镜折射，折射光线的反向延长线会聚的点（虚焦点）
光 路 图
SKIPIF 1 < 0
SKIPIF 1 < 0
SKIPIF 1 < 0
SKIPIF 1 < 0
