沪科版九年级第三节 科学探究：电动机为什么会转动测试题
展开
这是一份沪科版九年级第三节 科学探究：电动机为什么会转动测试题，共6页。试卷主要包含了3 电动机为什么会转动等内容，欢迎下载使用。
一、夯实基础
1.下列装置中，根据“通电导体在磁场中受到力的作用”原理制成的是（ ）
A．电动机 B．电铃 C．电饭煲 D．发电机
2..如图所示的四个实验中，研究电动机工作原理的是（ ）
A． B．
C． D．
3.如图所示，在弹簧测力计下挂一个重力为2N的软铁，软铁下方有一个螺线管，螺线管的两端与金属导轨ab、cd相连，当导线AB 在导轨上分别向左、向右滑动时，弹簧测力计的示数将分别为（ ）
A．都大于2N B．大于2N、小于2N
C．小于2N、大于2N D．大于2N、等于2N
4.如图为一阴极射线管接通电源后，K极射出电子流，水平流向A，若在其上方附近有一水平放置的直导线，导线中的电流从左向右，则电子流将（ ）
A．向上偏转 B．向下偏转
C．向纸外偏转 D．向纸内偏转

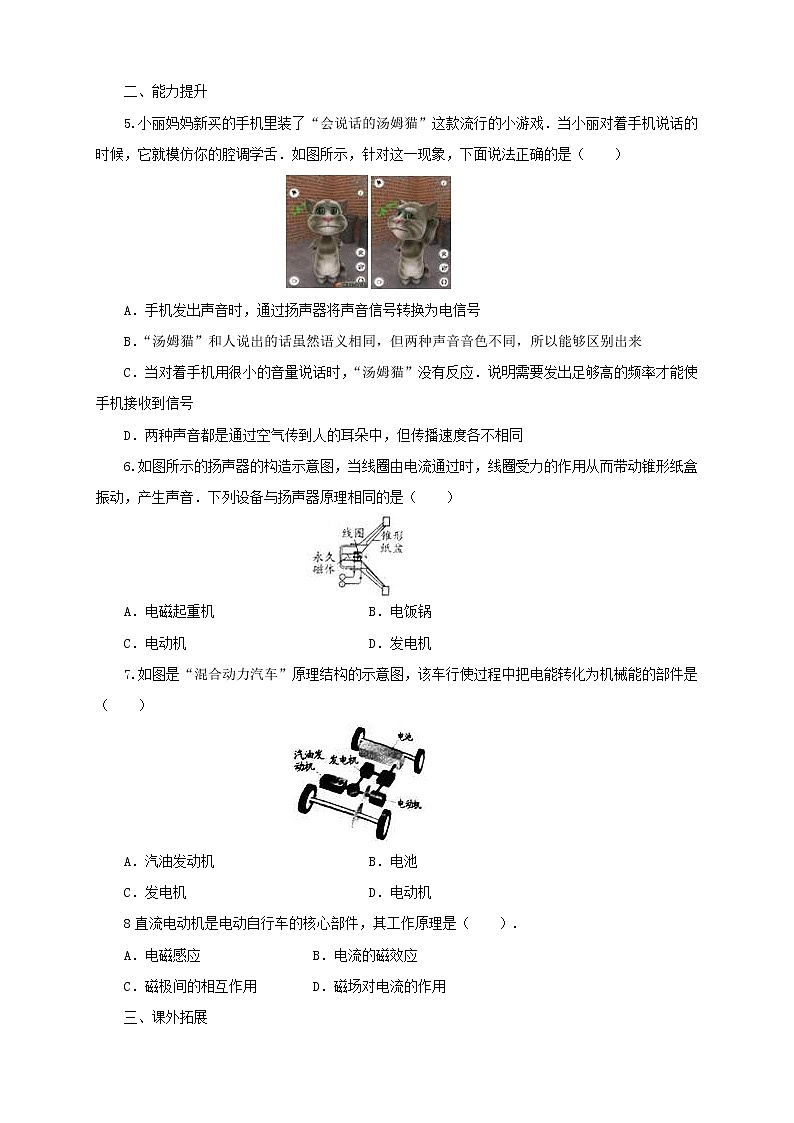

二、能力提升
5.小丽妈妈新买的手机里装了“会说话的汤姆猫”这款流行的小游戏．当小丽对着手机说话的时候，它就模仿你的腔调学舌．如图所示，针对这一现象，下面说法正确的是（ ）
A．手机发出声音时，通过扬声器将声音信号转换为电信号
B．“汤姆猫”和人说出的话虽然语义相同，但两种声音音色不同，所以能够区别出来
C．当对着手机用很小的音量说话时，“汤姆猫”没有反应．说明需要发出足够高的频率才能使手机接收到信号
D．两种声音都是通过空气传到人的耳朵中，但传播速度各不相同
6.如图所示的扬声器的构造示意图，当线圈由电流通过时，线圈受力的作用从而带动锥形纸盒振动，产生声音．下列设备与扬声器原理相同的是（ ）
A．电磁起重机 B．电饭锅
C．电动机 D．发电机
7.如图是“混合动力汽车”原理结构的示意图，该车行使过程中把电能转化为机械能的部件是（ ）
A．汽油发动机 B．电池
C．发电机 D．电动机
8直流电动机是电动自行车的核心部件，其工作原理是（ ）.
A．电磁感应 B．电流的磁效应
C．磁极间的相互作用 D．磁场对电流的作用
三、课外拓展

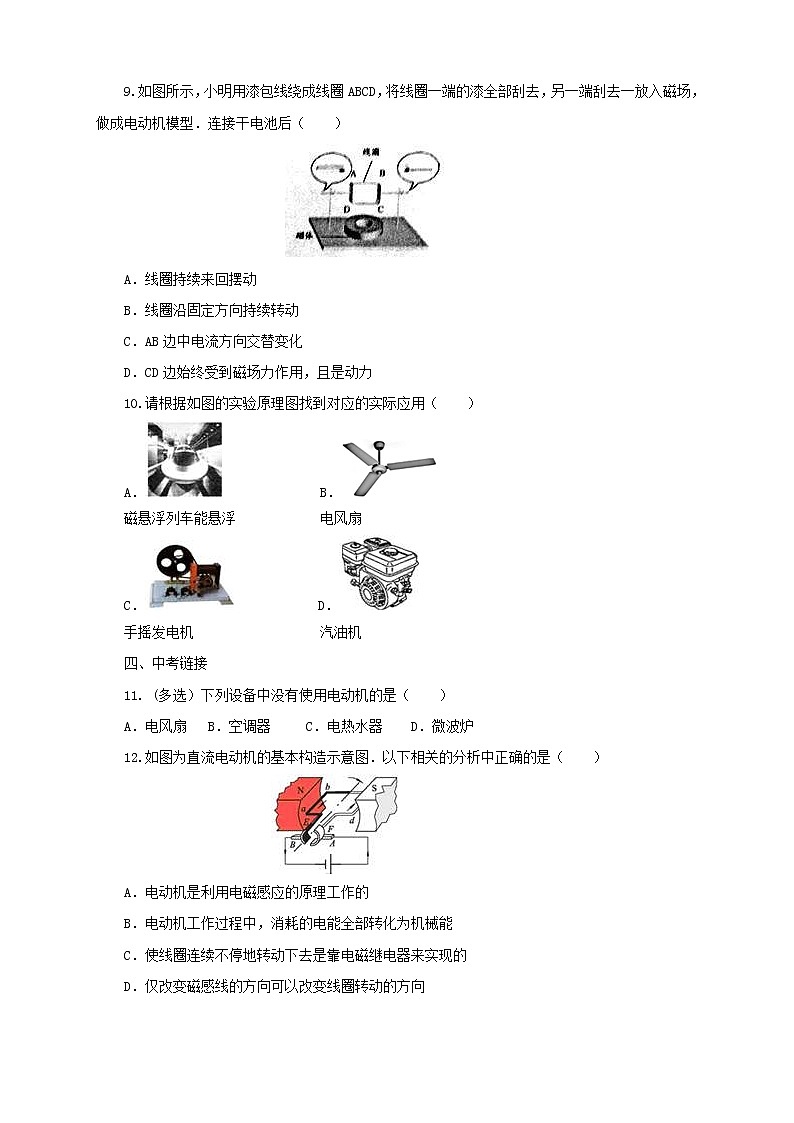

9.如图所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一放入磁场，做成电动机模型．连接干电池后（ ）
A．线圈持续来回摆动
B．线圈沿固定方向持续转动
C．AB边中电流方向交替变化
D．CD边始终受到磁场力作用，且是动力
10.请根据如图的实验原理图找到对应的实际应用（ ）
A． B．
磁悬浮列车能悬浮 电风扇
C． D．
手摇发电机 汽油机
四、中考链接
11. (多选）下列设备中没有使用电动机的是（ ）
A．电风扇 B．空调器 C．电热水器 D．微波炉
12.如图为直流电动机的基本构造示意图．以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
参考答案
一、夯实基础
1、【答案】A
【解析】解：A．电动机是利用通电导线在磁场中受力的作用的原理制成的，故A正确；B．电铃是利用电流的磁效应的原理制成的，故B错误；C．电饭煲利用电流的热效应的原理制成的，故C错误；D．发电机是利用电磁感应现象的原理制成的，故D错误．故选A．
2、【答案】D
【解析】解：A、是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故A不符合题意；B、是电磁感应的实验图，属于发电机的原理，故B不符合题意；C、是通电螺线管的实验图，说明通电螺线管周围有磁场，故C不符合题意；D、电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，故D符合题意．故选D．
3、【答案】A
4、【答案】B
【解析】解：由于K极射出水平流向A的电子流，即在该过程中电流的方向是由A向K，所以据右手定则即可判断出阴极管上方导线所在的磁场是垂直于纸面向里的，由于已知导线中电流的方向，所以再据左手定则，能判断出导线会受到向下的磁场力的作用．故选B．
二、能力提升
5、【答案】B
解：A、手机发出声音时，通过扬声器将电信号转换为声信号，该选项说法不正确；B、“汤姆猫”和人说出的话声音的音色不同，能够区别出来，该选项说法正确；C、当对着手机用很小的音量说话时，“汤姆猫”没有反应，说明声音的响度小，手机接收不到，该选项说法不正确；D、两种声音都是通过空气传到人的耳朵中，传播速度相同，该选项说法不正确．故选B．
6、【答案】C
【解析】解：如图，扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆振动，将电信号转化成声信号，即利用磁场对电流的力的作用的原理工作的，故：A、电磁起重机内部有电磁铁，是利用电流的磁效应的原理，与扬声器原理不同，故A错误；B、电饭锅是电热器，是利用电流的热效应工作，与扬声器原理不同，故B错误；C、电动机是利用磁场对电流的力的作用的原理工作的，故与扬声器原理一致，故C正确；D、发电机是利用电磁感应现象的原理工作的，故与扬声器原理不同，故D错误；故选C．
【答案】A
【解析】解：A、电流从上端流入，下端流出，故据安培定则可知，此时电磁铁的下端是N极，上端是S极，故A正确；B、电磁铁能吸引大头针是磁场的基本性质，说明电磁铁具有磁性，故B错误；C、铁钉换成铜棒会使磁性减弱，故C错误D、滑动变阻器的滑动片P向左端移动，电阻变大，电流变小，故电磁铁的磁性变弱，电磁铁吸引大头针的数目会减少，故D错误．故选A．
8、【答案】D
【解析】解：“混合动力电动汽车”在工作过程中消耗电能获得机械能，是依靠电动机实现这一能量的转化，故D正确．故选D．
三、课外拓展
9、【答案】B
【解析】解：该线圈之所以能转动，是据通电导线在磁场中受力的作用的原理来工作的，但是该线圈在转过平衡位置时，若不改变电流的反向，此时所受到的磁场力会阻碍线圈的转动，故为了使线圈持续转动，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周利用惯性转动；而真正的直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去．AB、线圈沿固定方向持续转动，故A错误，B正确；C、据上面的分析可知，AB边中电流方向是不变的，故C错误；D、据上面的分析可知，CD边只有半圈受到磁场力作用，故D错误；故选B．
10、【答案】B
【解析】解：由图知，闭合开关，导体会在磁场中运动，所以是电动机的工作原理图；A、磁悬浮列车能悬浮是根据磁极间的作用规律来工作的，A不符合；B、电风扇工作时电能转化为机械能，用到了电动机，B符合；C、手摇发电机将机械能转化为电能，是发电机的工作原理，C不符合；D、汽油机工作时，将内能转化为机械能，是内燃机，D不符合．故选B．
四、中考链接
11、【答案】CD
【解析】解：在家庭常见的电器中很多是利用电动机工作的，比如：电风扇、空调、电冰箱等等．电热水器是利用电流的热效应工作的，而微波炉是利用微波（电磁波）进行工作的，不是利用电动机．故选CD．
12、【答案】D
【解析】解：A、电动机是利用通电导线在磁场中受力的作用的原理工作的，故A错误；B、电动机工作过程中，消耗的电能大部分转化为机械能，有一部分电能转化成了热能，故B错误；C、使线圈连续不停地转动下去是靠换向器来实现的，故C错误；D、电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故仅改变磁感线的方向可以改变线圈转动的方向，故D正确；故选D．
一、夯实基础
1.下列装置中，根据“通电导体在磁场中受到力的作用”原理制成的是（ ）
A．电动机 B．电铃 C．电饭煲 D．发电机
2..如图所示的四个实验中，研究电动机工作原理的是（ ）
A． B．
C． D．
3.如图所示，在弹簧测力计下挂一个重力为2N的软铁，软铁下方有一个螺线管，螺线管的两端与金属导轨ab、cd相连，当导线AB 在导轨上分别向左、向右滑动时，弹簧测力计的示数将分别为（ ）
A．都大于2N B．大于2N、小于2N
C．小于2N、大于2N D．大于2N、等于2N
4.如图为一阴极射线管接通电源后，K极射出电子流，水平流向A，若在其上方附近有一水平放置的直导线，导线中的电流从左向右，则电子流将（ ）
A．向上偏转 B．向下偏转
C．向纸外偏转 D．向纸内偏转
二、能力提升
5.小丽妈妈新买的手机里装了“会说话的汤姆猫”这款流行的小游戏．当小丽对着手机说话的时候，它就模仿你的腔调学舌．如图所示，针对这一现象，下面说法正确的是（ ）
A．手机发出声音时，通过扬声器将声音信号转换为电信号
B．“汤姆猫”和人说出的话虽然语义相同，但两种声音音色不同，所以能够区别出来
C．当对着手机用很小的音量说话时，“汤姆猫”没有反应．说明需要发出足够高的频率才能使手机接收到信号
D．两种声音都是通过空气传到人的耳朵中，但传播速度各不相同
6.如图所示的扬声器的构造示意图，当线圈由电流通过时，线圈受力的作用从而带动锥形纸盒振动，产生声音．下列设备与扬声器原理相同的是（ ）
A．电磁起重机 B．电饭锅
C．电动机 D．发电机
7.如图是“混合动力汽车”原理结构的示意图，该车行使过程中把电能转化为机械能的部件是（ ）
A．汽油发动机 B．电池
C．发电机 D．电动机
8直流电动机是电动自行车的核心部件，其工作原理是（ ）.
A．电磁感应 B．电流的磁效应
C．磁极间的相互作用 D．磁场对电流的作用
三、课外拓展
9.如图所示，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一放入磁场，做成电动机模型．连接干电池后（ ）
A．线圈持续来回摆动
B．线圈沿固定方向持续转动
C．AB边中电流方向交替变化
D．CD边始终受到磁场力作用，且是动力
10.请根据如图的实验原理图找到对应的实际应用（ ）
A． B．
磁悬浮列车能悬浮 电风扇
C． D．
手摇发电机 汽油机
四、中考链接
11. (多选）下列设备中没有使用电动机的是（ ）
A．电风扇 B．空调器 C．电热水器 D．微波炉
12.如图为直流电动机的基本构造示意图．以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
参考答案
一、夯实基础
1、【答案】A
【解析】解：A．电动机是利用通电导线在磁场中受力的作用的原理制成的，故A正确；B．电铃是利用电流的磁效应的原理制成的，故B错误；C．电饭煲利用电流的热效应的原理制成的，故C错误；D．发电机是利用电磁感应现象的原理制成的，故D错误．故选A．
2、【答案】D
【解析】解：A、是奥斯特实验图，小磁针发生偏转说明通电导体周围有磁场，故A不符合题意；B、是电磁感应的实验图，属于发电机的原理，故B不符合题意；C、是通电螺线管的实验图，说明通电螺线管周围有磁场，故C不符合题意；D、电路中有电流，通电线圈或导体受到磁场力的作用发生运动，是电动机的工作原理，故D符合题意．故选D．
3、【答案】A
4、【答案】B
【解析】解：由于K极射出水平流向A的电子流，即在该过程中电流的方向是由A向K，所以据右手定则即可判断出阴极管上方导线所在的磁场是垂直于纸面向里的，由于已知导线中电流的方向，所以再据左手定则，能判断出导线会受到向下的磁场力的作用．故选B．
二、能力提升
5、【答案】B
解：A、手机发出声音时，通过扬声器将电信号转换为声信号，该选项说法不正确；B、“汤姆猫”和人说出的话声音的音色不同，能够区别出来，该选项说法正确；C、当对着手机用很小的音量说话时，“汤姆猫”没有反应，说明声音的响度小，手机接收不到，该选项说法不正确；D、两种声音都是通过空气传到人的耳朵中，传播速度相同，该选项说法不正确．故选B．
6、【答案】C
【解析】解：如图，扬声器中的线圈中通过变化电流时，线圈会受到永久磁铁的磁场力的作用，而带动与线圈相连的纸盆振动，将电信号转化成声信号，即利用磁场对电流的力的作用的原理工作的，故：A、电磁起重机内部有电磁铁，是利用电流的磁效应的原理，与扬声器原理不同，故A错误；B、电饭锅是电热器，是利用电流的热效应工作，与扬声器原理不同，故B错误；C、电动机是利用磁场对电流的力的作用的原理工作的，故与扬声器原理一致，故C正确；D、发电机是利用电磁感应现象的原理工作的，故与扬声器原理不同，故D错误；故选C．
【答案】A
【解析】解：A、电流从上端流入，下端流出，故据安培定则可知，此时电磁铁的下端是N极，上端是S极，故A正确；B、电磁铁能吸引大头针是磁场的基本性质，说明电磁铁具有磁性，故B错误；C、铁钉换成铜棒会使磁性减弱，故C错误D、滑动变阻器的滑动片P向左端移动，电阻变大，电流变小，故电磁铁的磁性变弱，电磁铁吸引大头针的数目会减少，故D错误．故选A．
8、【答案】D
【解析】解：“混合动力电动汽车”在工作过程中消耗电能获得机械能，是依靠电动机实现这一能量的转化，故D正确．故选D．
三、课外拓展
9、【答案】B
【解析】解：该线圈之所以能转动，是据通电导线在磁场中受力的作用的原理来工作的，但是该线圈在转过平衡位置时，若不改变电流的反向，此时所受到的磁场力会阻碍线圈的转动，故为了使线圈持续转动，将线圈两端引线的漆皮一端全部刮掉，另一端只刮半周，这样在一个半周内受到磁场的力的作用，另一个半周利用惯性转动；而真正的直流电动机工作时，为了让线圈持续的转动下去，即是通过换向器在平衡位置及时的改变线圈中的电流的方向，即改变线圈所受力的反向，使线圈持续的转动下去．AB、线圈沿固定方向持续转动，故A错误，B正确；C、据上面的分析可知，AB边中电流方向是不变的，故C错误；D、据上面的分析可知，CD边只有半圈受到磁场力作用，故D错误；故选B．
10、【答案】B
【解析】解：由图知，闭合开关，导体会在磁场中运动，所以是电动机的工作原理图；A、磁悬浮列车能悬浮是根据磁极间的作用规律来工作的，A不符合；B、电风扇工作时电能转化为机械能，用到了电动机，B符合；C、手摇发电机将机械能转化为电能，是发电机的工作原理，C不符合；D、汽油机工作时，将内能转化为机械能，是内燃机，D不符合．故选B．
四、中考链接
11、【答案】CD
【解析】解：在家庭常见的电器中很多是利用电动机工作的，比如：电风扇、空调、电冰箱等等．电热水器是利用电流的热效应工作的，而微波炉是利用微波（电磁波）进行工作的，不是利用电动机．故选CD．
12、【答案】D
【解析】解：A、电动机是利用通电导线在磁场中受力的作用的原理工作的，故A错误；B、电动机工作过程中，消耗的电能大部分转化为机械能，有一部分电能转化成了热能，故B错误；C、使线圈连续不停地转动下去是靠换向器来实现的，故C错误；D、电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电流的方向和磁场的方向有关，故仅改变磁感线的方向可以改变线圈转动的方向，故D正确；故选D．
