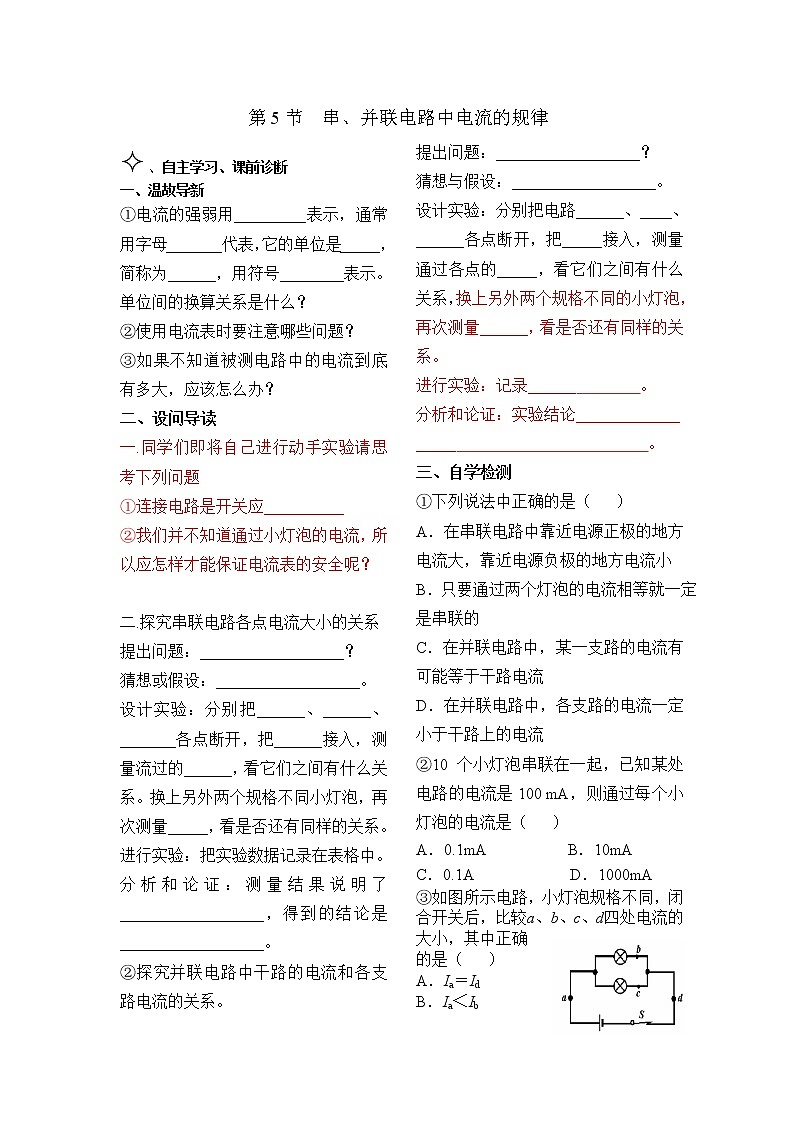

物理九年级全册第5节 串、并联电路中电流的规律学案

这是一份物理九年级全册第5节 串、并联电路中电流的规律学案，共3页。学案主要包含了温故导新，设问导读，自学检测等内容，欢迎下载使用。
、自主学习、课前诊断


一、温故导新


= 1 \* GB3 ①电流的强弱用_________表示，通常用字母_______代表，它的单位是_____，简称为______，用符号________表示。单位间的换算关系是什么？


= 2 \* GB3 ②使用电流表时要注意哪些问题？


= 3 \* GB3 ③如果不知道被测电路中的电流到底有多大，应该怎么办？


二、设问导读


一.同学们即将自己进行动手实验请思考下列问题


= 1 \* GB3 ①连接电路是开关应__________


= 2 \* GB3 ②我们并不知道通过小灯泡的电流，所以应怎样才能保证电流表的安全呢？





二.探究串联电路各点电流大小的关系


提出问题：__________________？


猜想或假设：__________________。


设计实验：分别把______、______、_______各点断开，把______接入，测量流过的______，看它们之间有什么关系。换上另外两个规格不同小灯泡，再次测量_____，看是否还有同样的关系。


进行实验：把实验数据记录在表格中。


分析和论证：测量结果说明了__________________，得到的结论是__________________。


= 2 \* GB3 ②探究并联电路中干路的电流和各支路电流的关系。


提出问题：__________________？


猜想与假设：__________________。


设计实验：分别把电路______、____、______各点断开，把_____接入，测量通过各点的_____，看它们之间有什么关系，换上另外两个规格不同的小灯泡，再次测量______，看是否还有同样的关系。


进行实验：记录______ 。


分析和论证：实验结论_____________


_____ 。


三、自学检测


= 1 \* GB3 ①下列说法中正确的是（ ）


A．在串联电路中靠近电源正极的地方电流大，靠近电源负极的地方电流小


B．只要通过两个灯泡的电流相等就一定是串联的


C．在并联电路中，某一支路的电流有可能等于干路电流


D．在并联电路中，各支路的电流一定小于干路上的电流


= 2 \* GB3 ②10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（ ）


A．0.1mA B．10mA


C．0.1A D．1000mA


③如图所示电路，小灯泡规格不同，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（ ）


A．Ia＝Id


B．Ia＜Ib


C．Ib＞Ic


D．Ic＝ Id


= 4 \* GB3 ④如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是( )

















互动学习、解决问题


1.同桌同学逐题交流在前面的学习的收获、感悟


2.请你帮助我（四人小组共同解决同桌无法解决的问题）


3.老师和你一起学（哪些知识同学们无法解决，需要同学、老师的帮助）


学以致用、能力提升


一、巩固训练


= 1 \* GB3 ①如图所示的电路中，闭合开关，电流表测量的是（ ）


L1


L2


A．通过Ll的电流


B.通过L2的电流


C.通过L1和L2的电流之和


D.电源供给电路的总电流


= 2 \* GB3 ②三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是（ ）


A．I1＝I2


B．I3＝I1＋I2


C．I1＝I2＋I3


D．I2＝I3


= 3 \* GB3 ③如图所示，电路中能正确测出通过灯L2的电流的是：( )























④小名将两只不同规格的灯泡串联在同一电源上，有一只灯泡发出很强的光，而另一只灯泡发出很弱的光，同学们纷纷议论，，你认为正确的是（ ）


发光强的灯泡电流大


发光暗的灯泡电流小


两灯中的电流一样大


D．发光暗的灯泡可能没有接触好


二、拓展延伸


① 如图，三个电流表A1 、A2、、A3的示数分别为I1、I2、I3 ，它们的大小关系是：( )


A．I1＝I2＝I3


B．I1>I2＝I3


C．I1>I2>I3


D．I1> I3> I2


②如图所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是：( )


A．3∶2


B．3∶1


C．1∶2


D．2∶1


③如图所示，在探究“串联电路中的电流规律”时，小华同学用电流表分别测出a、b、c三点的电流，并在表格中记录数据后，下一步应该做的是 ( )


A．整理器材，结束实验


B．分析数据，得出结论


C．换用不同规格的小灯泡，再测出几组电流值


D．换用电流表的另一量程，再测出一组电流值


④如图所示的电路中，L1和L2都标着“3V，0.24A”字样，电源由两节新干电池串联而成，若闭合开关S，电路将会发生_____，要想使两灯泡都正常发光，只需将导线M由B接线柱拆下改接到_____接线柱上即可。








五：探究串、并联电路中电流的规律


自学检测


D


C


A


D


巩固练习


B


B


D


C


拓展延伸


1．D


2．B


3．C


4．短路 A
