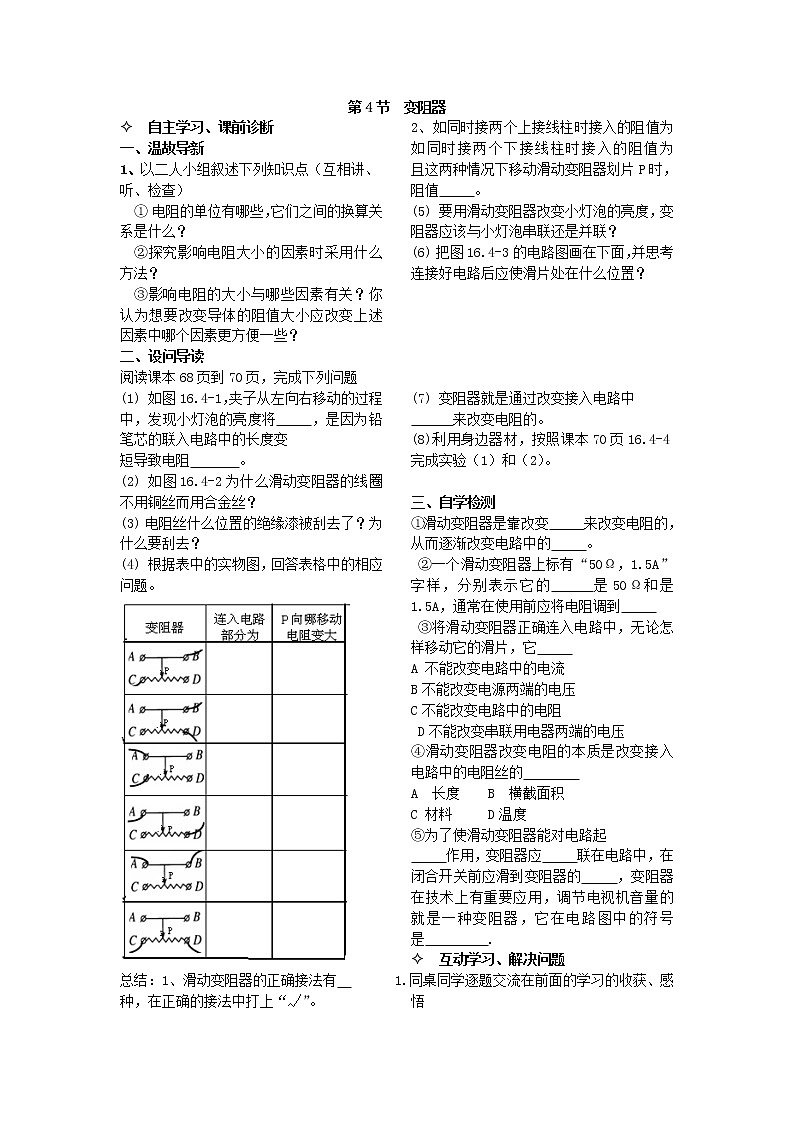

初中物理人教版九年级全册第4节 变阻器导学案

这是一份初中物理人教版九年级全册第4节 变阻器导学案，共3页。学案主要包含了温故导新，设问导读，自学检测等内容，欢迎下载使用。
自主学习、课前诊断


一、温故导新


1、以二人小组叙述下列知识点（互相讲、听、检查）


= 1 \* GB3 ① 电阻的单位有哪些，它们之间的换算关系是什么？


= 2 \* GB3 ②探究影响电阻大小的因素时采用什么方法？


= 3 \* GB3 ③影响电阻的大小与哪些因素有关？你认为想要改变导体的阻值大小应改变上述因素中哪个因素更方便一些？


二、设问导读


阅读课本68页到70页，完成下列问题


(1) 如图16.4-1，夹子从左向右移动的过程中，发现小灯泡的亮度将 ，是因为铅笔芯的联入电路中的长度变


短导致电阻 。


(2) 如图16.4-2为什么滑动变阻器的线圈不用铜丝而用合金丝？


(3) 电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？


(4) 根据表中的实物图，回答表格中的相应问题。





总结：1、滑动变阻器的正确接法有


种，在正确的接法中打上“√”。


2、如同时接两个上接线柱时接入的阻值为 如同时接两个下接线柱时接入的阻值为 且这两种情况下移动滑动变阻器划片P时，阻值 。


(5) 要用滑动变阻器改变小灯泡的亮度，变阻器应该与小灯泡串联还是并联？


(6) 把图16.4-3的电路图画在下面，并思考连接好电路后应使滑片处在什么位置？

















(7) 变阻器就是通过改变接入电路中


来改变电阻的。


(8)利用身边器材，按照课本70页16.4-4完成实验（1）和（2）。





三、自学检测


= 1 \* GB3 ①滑动变阻器是靠改变 来改变电阻的，从而逐渐改变电路中的 。


= 2 \* GB3 ②一个滑动变阻器上标有“50Ω，1.5A”字样，分别表示它的 是50Ω和是 1.5A，通常在使用前应将电阻调到


= 3 \* GB3 ③将滑动变阻器正确连入电路中，无论怎样移动它的滑片，它


A 不能改变电路中的电流


B不能改变电源两端的电压


C不能改变电路中的电阻


D不能改变串联用电器两端的电压


= 4 \* GB3 ④滑动变阻器改变电阻的本质是改变接入电路中的电阻丝的


A 长度 B 横截面积


C 材料 D温度


= 5 \* GB3 ⑤为了使滑动变阻器能对电路起


作用，变阻器应 联在电路中，在闭合开关前应滑到变阻器的 ，变阻器在技术上有重要应用，调节电视机音量的 就是一种变阻器，它在电路图中的符号是 .


互动学习、解决问题


1.同桌同学逐题交流在前面的学习的收获、感悟


2.请你帮助我（四人小组共同解决同桌无法解决的问题）


3.老师和你一起学（哪些知识同学们无法解决，需要同学、老师的帮助）


学以致用、能力提升


一、巩固训练


1、下列结论正确的是 （ ）


A．当电压增大2倍时，电阻R增大2倍


B．当电流强度增大2培时，电阻R减小2倍


C．电阻是导体本身的性质，当电压为零时，电阻阻值不变


D．当电压为零时，电阻R也为零


2、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是（ ）


A、探究导体电阻与长度的关系B、探究导体电阻与横截面积的关系


C、探究导体电阻与材料的关系D、探究导体电阻与温度的关系


3、为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（ ）


A、因铁线坚硬，应选铁线 B、因铝线易于架设，应选铝线


C、因铁较便宜，应选铁线 D、因铝线电阻小，应选铝线


4、长度相同的铜丝和铝丝，它们的横截面积相等，铜丝和铝丝的电阻相比较（ ）


A．铜丝的电阻大


B．铝丝的电阻大


C．电阻一样大


D．无法比较


5、将一阻值为10Ω的均匀的电阻丝对折后，当成一根使用，则对折后的电阻为 Ω


6、有甲、乙、丙三根用同种材料制成的导线，已知甲和乙粗细相同，但甲比乙长；乙和丙的长度相同，但乙比丙细。则三根导线中电阻最大的是（ ）


A、甲 B、乙 C、丙 D、无法判断





二 、拓展延伸


= 1 \* GB3 ①如下图所示，变阻器的电阻线（ ）部分接入电路中（填AP或PB），当滑片P向右移动时，电流表的示数将（ ），灯泡的亮度将（ ）。


A


A


B


P


= 2 \* GB3 ②下列没用到滑动变阻器的是（ ）





A台灯的调光旋钮


B电脑的喇叭音量调节旋钮


C随身听的调节音量的旋钮


D电热毯调节温度高低的旋钮


= 3 \* GB3 ③在下面四个变阻器示意图中，当P向左移动，电阻变大的是 ，电阻始终为零的是 ，电阻变小的是 ，电阻始终为最大值的是 。


A


B


A











D





C











= 4 \* GB3 ④如图7一5所示，若要使滑动变阻器的滑片P向C端滑动时使小灯泡变亮,那么应将滑动变阻器的接线柱( 和 )接在电路的M、N两端.




















参考答案


自学检测


1、连入电路中的电阻丝的长度；电流； 2、最大电阻；允许通过的最


大电流; 最大； 3、B； 4、A； 5、控制；串；最大值；电位器；略


巩固练习


1、C 2、C 3、D 4、B 5、 2.5 6、A





拓展延伸


1、Ap；变小；变暗； 2、D； 3、D、C、B、A； 4、C；A;
