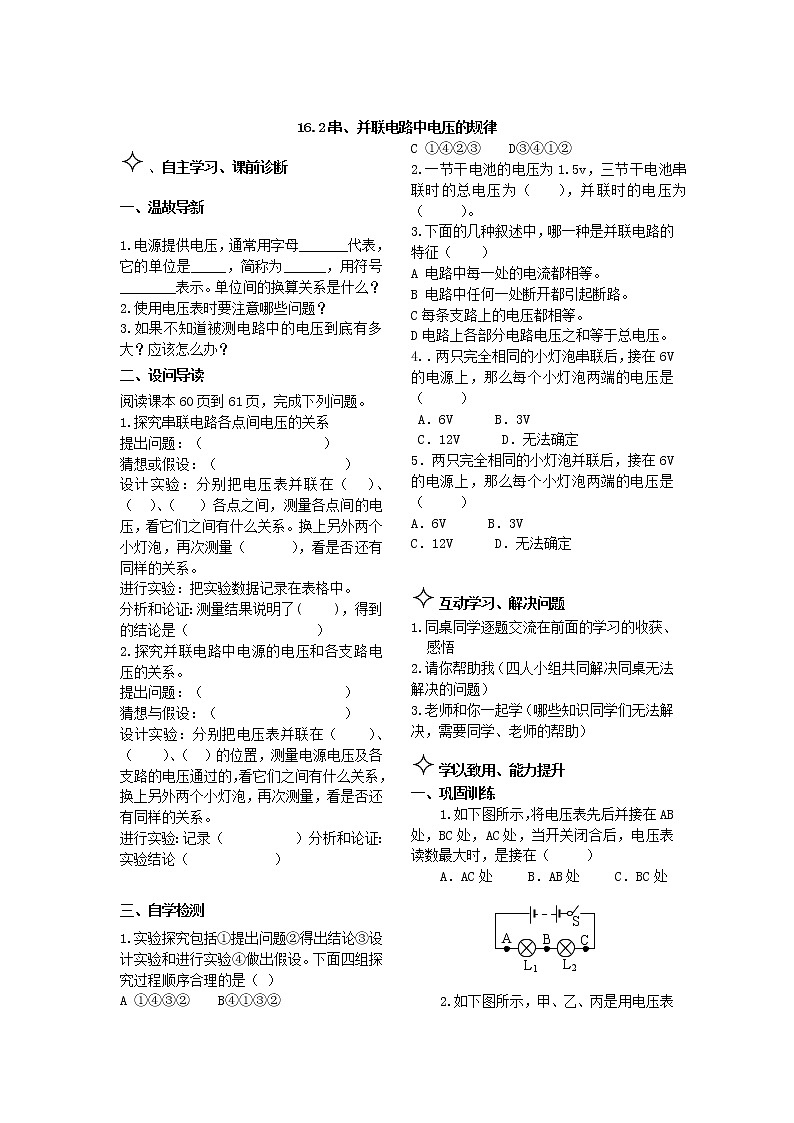

16.2串、并联电路中电压的规律 、自主学习、课前诊断


一、温故导新


1.电源提供电压，通常用字母_______代表，它的单位是_____，简称为______，用符号________表示。单位间的换算关系是什么？


2.使用电压表时要注意哪些问题？


3.如果不知道被测电路中的电压到底有多大？应该怎么办？


二、设问导读


阅读课本60页到61页，完成下列问题。


1.探究串联电路各点间电压的关系


提出问题：（ ）


猜想或假设：（ ）


设计实验：分别把电压表并联在（ ）、（ ）、（ ）各点之间，测量各点间的电压，看它们之间有什么关系。换上另外两个小灯泡，再次测量（ ），看是否还有同样的关系。


进行实验：把实验数据记录在表格中。


分析和论证：测量结果说明了( )，得到的结论是（ ）


2.探究并联电路中电源的电压和各支路电压的关系。


提出问题：（ ）


猜想与假设：（ ）


设计实验：分别把电压表并联在（ ）、（ ）、（ ）的位置，测量电源电压及各支路的电压通过的，看它们之间有什么关系，换上另外两个小灯泡，再次测量，看是否还有同样的关系。


进行实验：记录（ ）分析和论证：实验结论（ ）





三、自学检测


1.实验探究包括 = 1 \* GB3 ①提出问题 = 2 \* GB3 ②得出结论 = 3 \* GB3 ③设计实验和进行实验 = 4 \* GB3 ④做出假设。下面四组探究过程顺序合理的是（ ）


A = 1 \* GB3 ① = 4 \* GB3 ④ = 3 \* GB3 ③ = 2 \* GB3 ② B = 4 \* GB3 ④ = 1 \* GB3 ① = 3 \* GB3 ③ = 2 \* GB3 ②


C = 1 \* GB3 ① = 4 \* GB3 ④ = 2 \* GB3 ② = 3 \* GB3 ③ D = 3 \* GB3 ③ = 4 \* GB3 ④ = 1 \* GB3 ① = 2 \* GB3 ②


2.一节干电池的电压为1.5v，三节干电池串联时的总电压为（ ），并联时的电压为（ ）。


3.下面的几种叙述中，哪一种是并联电路的特征（ ）


A 电路中每一处的电流都相等。


B 电路中任何一处断开都引起断路。


C每条支路上的电压都相等。


D电路上各部分电路电压之和等于总电压。


4.．两只完全相同的小灯泡串联后，接在6V的电源上，那么每个小灯泡两端的电压是（ ）


A．6V B．3V


C．12V D．无法确定


5．两只完全相同的小灯泡并联后，接在6V的电源上，那么每个小灯泡两端的电压是（ ）


A．6V B．3V


C．12V D．无法确定





互动学习、解决问题


1.同桌同学逐题交流在前面的学习的收获、感悟


2.请你帮助我（四人小组共同解决同桌无法解决的问题）


3.老师和你一起学（哪些知识同学们无法解决，需要同学、老师的帮助）


学以致用、能力提升


一、巩固训练


1.如下图所示，将电压表先后并接在AB处，BC处，AC处，当开关闭合后，电压表读数最大时，是接在（ ）


A．AC处 B．AB处 C．BC处


A


B


C


L1


L2


S

















2.如下图所示，甲、乙、丙是用电压表测并联电路电压的三种接法，则下列说法正确的是（ ）


A．三种接法测得结果不同


B．只有乙接法测得结果正确


C．甲和丙的结果之和等于乙的结果


D．三种接法测得的结果一样


V


甲


V


乙





V


丙

















V1


V2


V3





3．如下图所示，电压表V1、V2、V3的示数分别U1、U2、U3，那么U1=10V，


U2=4V，U3= 。





4．如下图所示的表盘，读数的数值（ ） 作单位，所选择的量程是 ，此时指针的示数为 。改用另一量程，若指针的位置不变，那么读数是 ，分度值是 。

















二、拓展延伸





1、小名将两只不一样的灯泡并联在同一电源上，有一只灯泡发出很强的光，而另一只发出很弱的光，同学们纷纷议论，，你认为正确的是（ ）


A. 发光强的灯泡电压大


B.发光暗的灯泡电压小


C.两灯的电压一样大


D.发光暗的灯泡可能没有接触好


2.如图所示，当开关闭合后，电压表的读数将（ ）


A．变大 B．变小 C．不变


V


L2


L1


S




















3．学生实验用的电压表，当使用“+”和“15”两个接线柱时，电压表的量程和最小刻度分别是（ ）


A．15V，0.5V B．15V，1V


C．3V，0.1V D．3V，0.05V


4．在两个灯泡串联的电路中，用三只电压表分别测各部分的电压，如图示电路.已知V1、V2、V3三个电压表测出的值分别是U1、U2、U3，则它们的大小关系正确的是





A．U1=U2


B．U1=U2=U3


C．U1+U2=U3


D．U1+U2＞U3





三、课堂小结


通过我们这次的探究活动，同学们了解了研究问题的一般方法：（同学们一起总结）


提出问题--猜想或假设--制订计划与设计实验--进行实验与收集证据--分析与论证--评估--交流与合作.


通过实验同学们还得出了串联电路中电压的规律.


参考答案：


16.2探究串、并联电路电压规律


自学检测


1.A； ；1.5V 3.C； 4.B； 5.A。


巩固训练


1.A； 2.D 3.6V； 4.伏特；（0-15V）；12.5V；2.5V；0.1V。


拓展延伸


1.C； 2.C； 3.A； 4.C
