初中物理人教版九年级全册第十七章 欧姆定律综合与测试课时训练

这是一份初中物理人教版九年级全册第十七章 欧姆定律综合与测试课时训练，共13页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

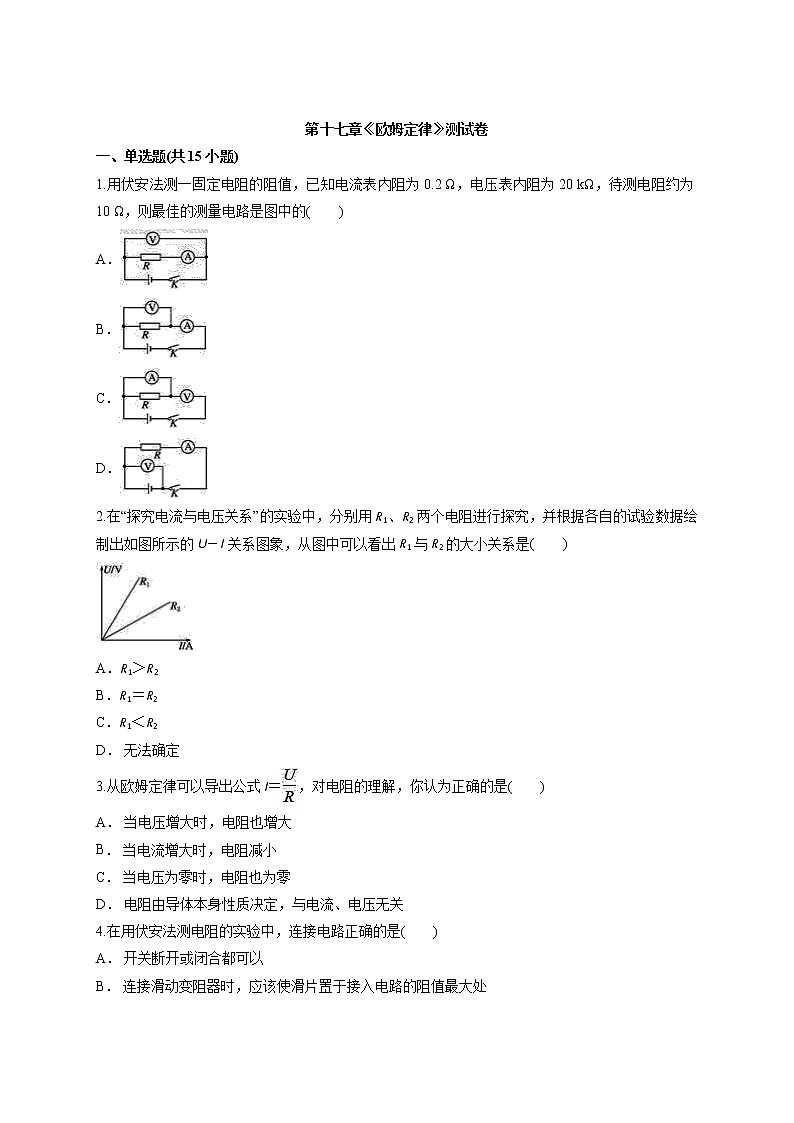

一、单选题(共15小题)


1.用伏安法测一固定电阻的阻值，已知电流表内阻为0.2 Ω，电压表内阻为20 kΩ，待测电阻约为10 Ω，则最佳的测量电路是图中的( )


A．


B．


C．


D．


2.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的试验数据绘制出如图所示的U－I关系图象，从图中可以看出R1与R2的大小关系是( )





A．R1＞R2


B．R1＝R2


C．R1＜R2


D． 无法确定


3.从欧姆定律可以导出公式I＝，对电阻的理解，你认为正确的是( )


A． 当电压增大时，电阻也增大


B． 当电流增大时，电阻减小


C． 当电压为零时，电阻也为零


D． 电阻由导体本身性质决定，与电流、电压无关


4.在用伏安法测电阻的实验中，连接电路正确的是( )


A． 开关断开或闭合都可以


B． 连接滑动变阻器时，应该使滑片置于接入电路的阻值最大处


C． 接线时，必须从电源正极开始，开关要靠近电源正极


D． 在实验结束时，只要把变阻器滑片再置于电阻值最小位置即可

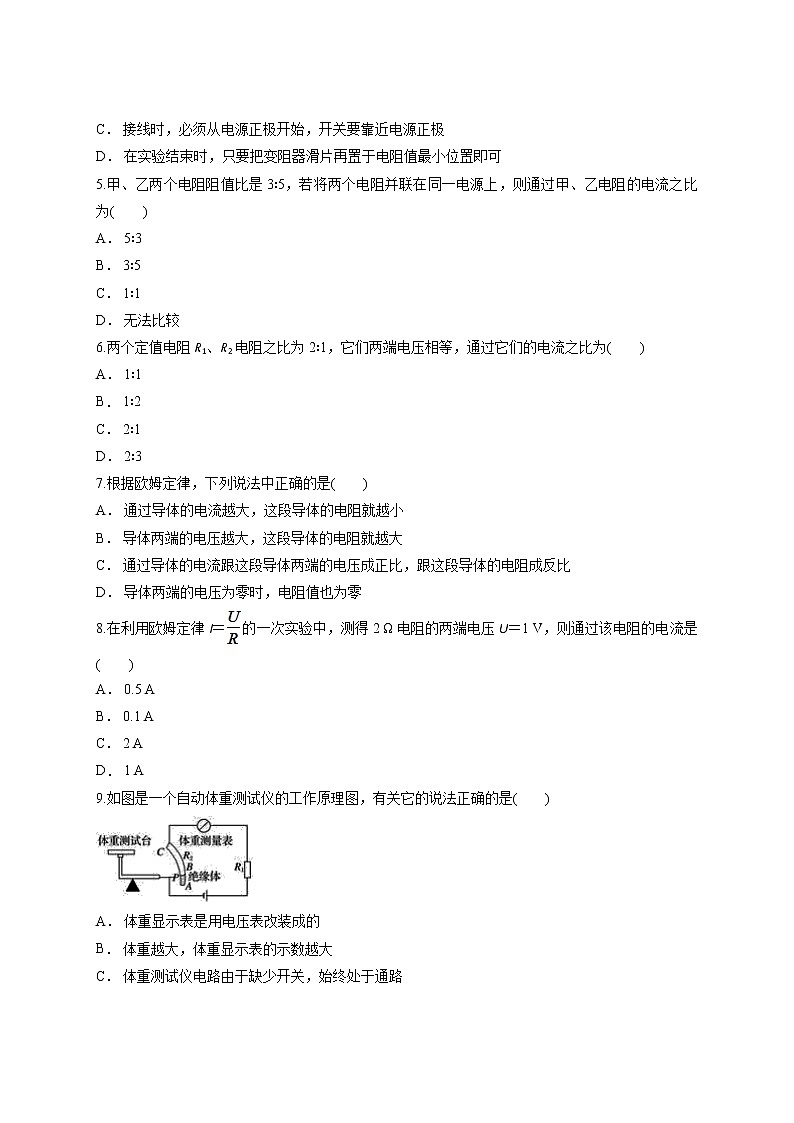

5.甲、乙两个电阻阻值比是3∶5，若将两个电阻并联在同一电源上，则通过甲、乙电阻的电流之比为( )


A． 5∶3


B． 3∶5


C． 1∶1


D． 无法比较


6.两个定值电阻R1、R2电阻之比为2∶1，它们两端电压相等，通过它们的电流之比为( )


A． 1∶1


B． 1∶2


C． 2∶1


D． 2∶3


7.根据欧姆定律，下列说法中正确的是( )


A． 通过导体的电流越大，这段导体的电阻就越小


B． 导体两端的电压越大，这段导体的电阻就越大


C． 通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比


D． 导体两端的电压为零时，电阻值也为零


8.在利用欧姆定律I＝的一次实验中，测得2 Ω电阻的两端电压U＝1 V，则通过该电阻的电流是( )


A． 0.5 A


B． 0.1 A


C． 2 A


D． 1 A


9.如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是( )





A． 体重显示表是用电压表改装成的


B． 体重越大，体重显示表的示数越大


C． 体重测试仪电路由于缺少开关，始终处于通路


D． 体重测试仪所测体重越大，电路消耗电能越少

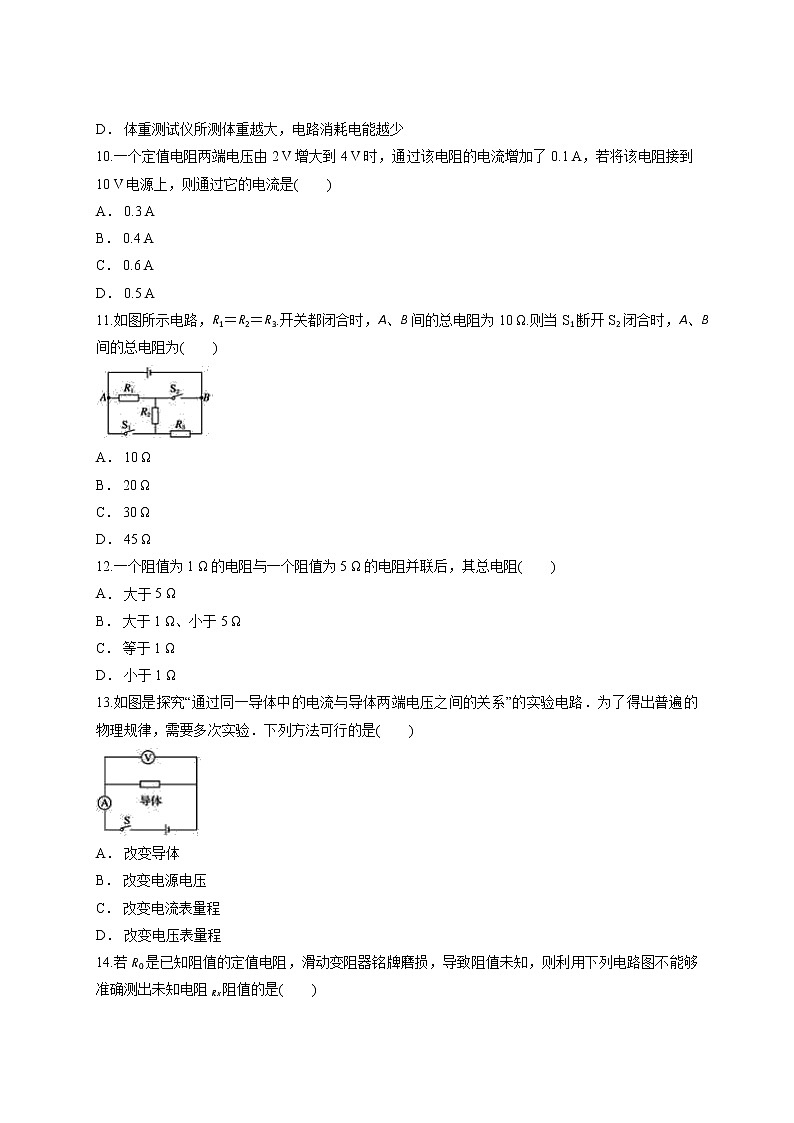

10.一个定值电阻两端电压由2 V增大到4 V时，通过该电阻的电流增加了0.1 A，若将该电阻接到10 V电源上，则通过它的电流是( )


A． 0.3 A


B． 0.4 A


C． 0.6 A


D． 0.5 A


11.如图所示电路，R1＝R2＝R3.开关都闭合时，A、B间的总电阻为10 Ω.则当S1断开S2闭合时，A、B间的总电阻为( )





A． 10 Ω


B． 20 Ω


C． 30 Ω


D． 45 Ω


12.一个阻值为1 Ω的电阻与一个阻值为5 Ω的电阻并联后，其总电阻( )


A． 大于5 Ω


B． 大于1 Ω、小于5 Ω


C． 等于1 Ω


D． 小于1 Ω


13.如图是探究“通过同一导体中的电流与导体两端电压之间的关系”的实验电路．为了得出普遍的物理规律，需要多次实验．下列方法可行的是( )





A． 改变导体


B． 改变电源电压


C． 改变电流表量程


D． 改变电压表量程


14.若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是( )


A．


B．


C．


D．


15.对于电流与电压之间的关系，下列说法正确的是( )


A． 导体两端有电压时，导体中必定有电流


B． 导体中先有电荷的定向移动，然后在导体两端就产生了电压


C． 导体中没有了电流，电路中也就没有电压


D． 导体中有电流通过时，导体两端必定有电压


二、填空题(共3小题)


16.某同学“研究电流和电压、电阻的关系”时，连接的电路如图所示．


(1)他研究电流和电压的关系时，应保持 ____________不变，同时向 __________移动滑动变阻器的滑片，使电压表的示数减小，并计下电流表的示数．


(2)当他研究电流和电阻的关系时，也要移动滑片，其目的是 ________________________.





17.伏安法测电阻的实验原理是________，实验中滑动变阻器的作用是______________，测量三组数据的目的是______________________．


18.如图所示电路，电阻R1的阻值是20 Ω，闭合开关S，电流表A1的示数为0.3 A，电流表A的示数为0.5 A，则通过电阻R2的电流为________A，电源电压为________ V，电阻R2的阻值为________ Ω.





三、实验题(共3小题)


19.小明欲测量一个阻值标识模糊的定值电阻，图甲所示是他设计的测量电路，图乙是未完成连接的实验电路．


(1)请你按照电路图，用笔画线代替导线，帮助小明把滑动变阻器和电压表正确连入图乙所示的实验电路．








丙


(2)小明将电路连接正确后，闭合开关，调节变阻器的滑片，按照正确的操作测得数据如表所示．根据表中数据，第5次测量的电阻值R5＝________ Ω





(3)图丙中已经把前4次测得的电压U和电流I的值对应点描出，请你在图丙中补描出第5次测量的电压U和电流I值对应的点A，并依据所描的点在图丙中作出该定值电阻的U－I图象．


20.同学们在“探究电流与电阻有什么关系”的实验中


(1)用笔画线代替导线，将如图所示的实验电路连接完整．


(2)在导线连接完成后，闭合开关前，滑动变阻器应________________．


(3)一位同学做完一次实验后，将5 Ω的电阻改换成10 Ω的电阻．闭合开关后，电压表示数会______________(填“变大”或“变小”)．


(4)分析表中数据





请你总结电流与电阻的关系：______________________________.





21.在探究导体的电流和电压、电阻的关系实验中，如图所示．





(1)闭合开关S后调节______________，使R两端电压________地变化，某同学记录如表1，请把漏掉的项补上．


(2)根据实验数据可得到结论：______________________________________________；


(3)换用不同的定值电阻使电阻__________________地变化，调节滑动变阻器的滑片，保持每次电阻两端的电压不变，记录的不同值和对应的电流见表2.


根据实验数据可得到结论：____________________________________________.





四、计算题(共3小题)


22.如图，灯泡L1、L2的电阻分别是R1＝30 Ω，R2＝10 Ω，串联接在电路中，通过L1的电流是0.3 A，求：


(1)电路的总电阻R；


(2)R1两端的电压U1


(3)电源电压．





23.如图所示的电路中，电阻R1的阻值为20 Ω.闭合开关S，电流表A1的示数为1.5 A，电流表A2的示数为0.6 A，求：


(1)电源电压；


(2)电阻R2的阻值．





24.如图所示电路，电源电压保持不变，R1＝4 Ω，R2＝6 Ω.


(1)开关S1断开、S2闭合时，电流表示数为1.5 A，求电源电压；


(2)开关S1、S2都断开时，求电流表的示数；


(3)开关S1、S2都闭合时，电流表示数为2 A，求R3的阻值．








答案解析


1.【答案】B


【解析】


2.【答案】A


【解析】由U－I图象





得出：当R1与R2两端电压相同时，I1＜I2，


电压一定时，导体中通过的电流与电阻成反比，因此R1＞R2.故选A.


3.【答案】D


【解析】电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以D正确．


4.【答案】B


【解析】为防止电路连接出现错误，在连接过程中开关应该断开，所以A错误；


连接滑动变阻器时，应该使滑片移至最大阻值处，所以B正确；


接线时，可从正极开始，也可从负极开始，开关位置不一定要靠近电源正极，所以C错误；


滑动变阻器在电路中起保护电路的作用，所以即使实验结束，也不能将滑片移至最小阻值．


5.【答案】A


【解析】


6.【答案】B


【解析】由题意可知，R1∶R2＝2∶1，U1＝U2，


由I＝可得，通过两定值电阻的电流之比：＝＝＝.


7.【答案】C


【解析】影响电阻大小的因素有：导体的材料、长度、横截面积和温度；与导体两端电压、通过的电流无关，故A、B错误；由欧姆定律可知，通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，故C正确；电阻是导体本身的一种属性，与所加电压无关，故D错误．


8.【答案】A


【解析】根据欧姆定律可得，通过该电阻的电流：


I＝＝＝0.5 A．故选A.


9.【答案】B


【解析】由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故A不正确；


当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故B正确；


当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路处于断路，故C不正确；


由W＝UIt可知，电路消耗电能的多少与工作时间有关，而工作时间不知，消耗电能的多少无法判断，故D不正确．


10.【答案】D


【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2 V增加到4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选D.


11.【答案】C


【解析】由于R1＝R2＝R3.


开关都闭合时，三个电阻并联，如图：





A、B两点间的电阻R并＝×R1＝10 Ω；


则R1＝30 Ω


当S1断开S2闭合时，只有一个电阻R1连入电路，


因此A、B两点间的电阻RAB＝R1＝30 Ω.


12.【答案】D


【解析】


13.【答案】B


【解析】探究“通过同一导体中的电流与导体两端电压之间的关系”时，应控制导体的电阻不变，故A不正确；改变电源的电压，可以改变导体两端的电压和通过导体的电流，达到多次实验的目的，故B正确；改变电流表或电压表的量程，都不能改变导体两端的电压和通过导体的电流，故C、D不正确．


14.【答案】D


【解析】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻．不符合题意．


B项电压表 V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻．不符合题意．


C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻．不符合题意．


D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻．符合题意．


15.【答案】D


【解析】导体两端有电压时，如果电路不闭合，导体中没有电流，故A错误．电路闭合，导体两端有电压，导体中的电荷才会定向移动形成电流，故B错误．导体中没有电流，如果电路不闭合，电路中可能有电压，故C错误．导体中有电流通过时，由U＝IR知：导体两端必定有电压，故D正确．


16.【答案】电阻R 左 保持电阻R两端的电压不变


【解析】(1)研究电流和电压、电阻的关系时，要使用控制变量法：研究电流与电压的关系，就要让电阻不变，去改变电压(当滑片向左移动时，连入电阻变大，分压变大，使电阻R两端的电压变小，记录电流表的示数分析；


(2)研究电流与电阻的关系就要让电压不变；再改变电阻的大小，读出电流表的示数分析，得出具体关系．


17.【答案】R＝ 改变待测电阻两端的电压 取平均值减小误差


【解析】伏安法测电阻的原理是：欧姆定律，即：R＝，则需要测量的物理量是导体两端的电压和通过导体的电流；滑动变阻器主要作用是：改变定值电阻两端的电压和电流，能完成多次实验；测量三组数据的目的是取电阻的平均值，减小误差．


18.【答案】0.2 6 30


【解析】由电路图知，R1与R2并联，电流表A测干路电流，电流表A1测电阻R1所在支路电流．


并联电路中干路电流等于各支路电流之和，


通过电阻R2的电流：I2＝I－I1＝0.5 A－0.3 A＝0.2 A，


并联电路中各支路两端的电压相等，


由I＝可得，电源的电压：U＝I1R1＝0.3 A×20 Ω＝6 V，


则电阻R2的阻值：R2＝＝＝30 Ω.


19.【答案】(1)





(2)10 (3)如图





【解析】(1)根据“电流流向法”，由电路图甲知，电流从电源正极出发，依次串联定值电阻、电流表、滑动变阻器、开关，回到电源负极，再将电压表并联在定值电阻两端，由实验数据知电压表示数小于3 V，可使用0～3 V量程；


(2)由表格数据可知，第5次测量中定值电阻两端电压为2.8 V，通过的电流为0.28 A，


由欧姆定律可得第5次测量的电阻值：


R5＝＝＝10 Ω；


(3)由第5次测量数据在图象中描出对应的点，连线画出其图象．


20.【答案】(1)电路图如图所示；





(2)把滑片置于A端 (3)变大 (4)在电压一定时，电流与电阻成反比


【解析】(1)把滑动变阻器串联接入电路，电压表并联在电阻两端，电路图如图所示．





(2)闭合开关前，滑片应置于A端，此时滑动变阻器接入电路的阻值最大．


(3)用大电阻替换小电阻后，定值电阻阻值变大，定值电阻分压变大，电压表示数变大．


(4)由表中实验数据可知，在电压一定的情况下，电流与电阻的乘积是定值，即电流与电阻成反比．


21.【答案】(1)滑动变阻器的滑片 成倍 如下表 (2)在电阻一定的情况下，电流与电压成正比 (3)成倍 在电压一定的情况下，电流与电阻成反比





【解析】(1)闭合开关S后调节滑动变阻器的滑片，使R两端电压成倍地变化，实验数据应分别为9 V、0.6 A；


(2)由表中实验数据可知，在电阻一定的情况下，电流与电压的比值一定，即电流与电压成正比；


(3)换用不同的定值电阻使电阻成倍地变化，调节滑动变阻器的滑片，保持每次电阻两端的电压不变；由表中实验数据可知，在电压一定的情况下，电流与电阻的乘积是一定的，即电流与电阻成反比．


22.【答案】解：由电路图可知，灯泡L1、L2串联，


(1)根据串联电路的电阻等于各电阻之和可知：


总电阻R＝R1＋R2＝30 Ω＋10 Ω＝40 Ω；


(2)由I＝可得，R1的电压：U1＝I1R1＝0.3 A×30 Ω＝9 V；


(3)串联电路中各处的电流相等，则由I＝可得


电源电压U＝IR＝I1R＝0.3 A×40 Ω＝12 V.


答：(1)电路的总电阻R为40 Ω；


(2)R1两端的电压U1为9 V；


(3)电源电压为12 V.


【解析】由电路图可知，灯泡L1、L2串联，


(1)根据串联电路的电阻特点求出总电阻R；


(2)根据欧姆定律求出R1的电压；


(3)根据欧姆定律求电源电压．


23.【答案】解：(1)由电路图可知，电路为并联，A2测支路R2电流，电流表A1测干路电流；


故支路R1中的电流为：I1＝I－I2＝1.5 A－0.6 A＝0.9 A；


由I＝得，电源电压为：U＝U1＝I1R1＝0.9 A×20 Ω＝18 V；


(2)由I＝得，R2的阻值为：R2＝＝＝30 Ω；


答：(1)电源电压为18 V；


(2)电阻R2的阻值为30 Ω.


【解析】先要分析准确电路的连接方式－－并联，然后根据并联电路的电流规律I＝I1＋I2变形后可求支路电流；并联电路的电压规律为U＝U1＝U2，故可根据支路的电流和电阻求出电压，即电源电压；欧姆定律I＝，变形后，可以求出相应的物理量．


24.【答案】解：(1)电源电压为U＝IR1＝1.5 A×4 Ω＝6 V；


(2)开关S1、S2都断开时，R1、R2串联，


电路中的电流为I＝＝＝0.6 A，即电流表的示数为0.6 A；


(3)开关S1、S2都闭合时，R2被短路，电路为R1、R3并联，


因R1两端的电压不变，所以通过R1的电流为I1＝1.5 A，


通过R3的电流为I3＝2 A－1.5 A＝0.5 A，


R3的阻值为R3＝＝＝12 Ω.


答：电源电压为6 V；电流表的示数为0.6 A；R3的阻值为12 Ω.


【解析】(1)由电路图可知，开关S1断开、S2闭合时，电路为R1的简单电路，根据欧姆定律求出电源的电压；


(2)开关S1、S2都断开时，R1、R2串联，根据电阻的串联特点求出总电阻，根据欧姆定律求出电路中的电流；


(3)开关S1、S2都闭合时，R2被短路，电路为R1、R3并联，根据并联电路的电流特点求出通过R3的电流，再根据欧姆定律求出R3的阻值．
