2020年中考物理真题强化训练——电学作图专题

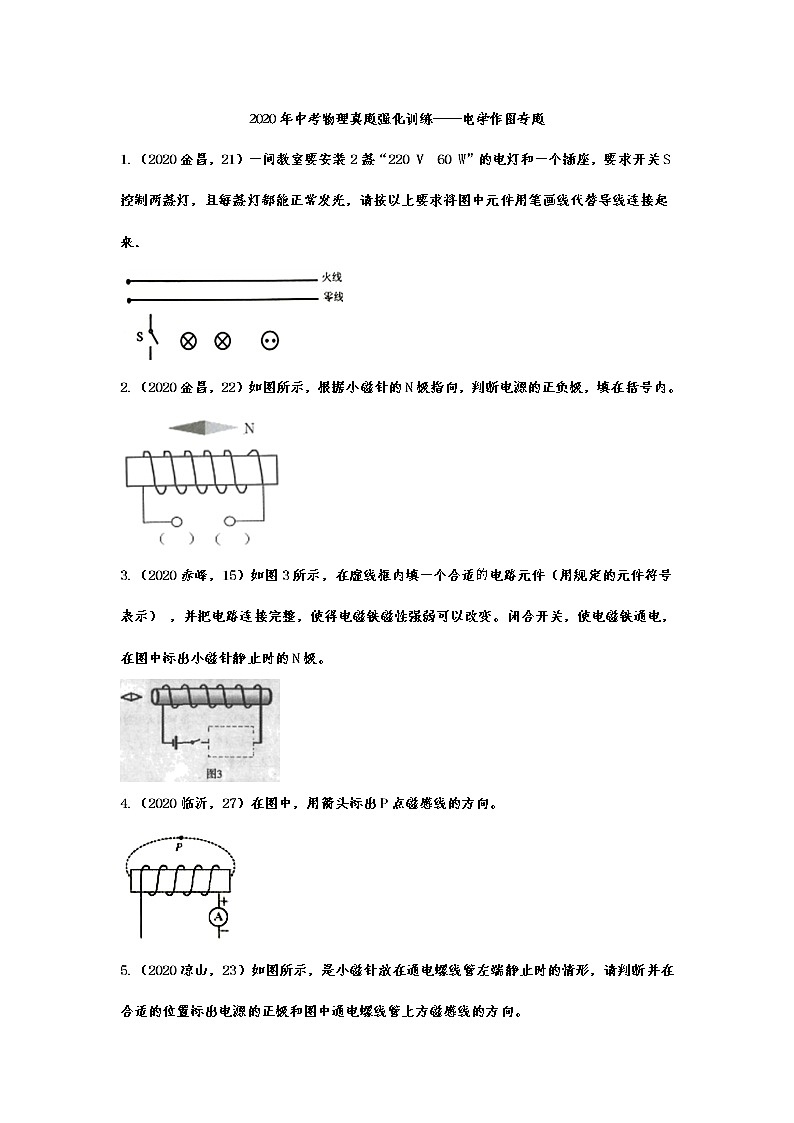

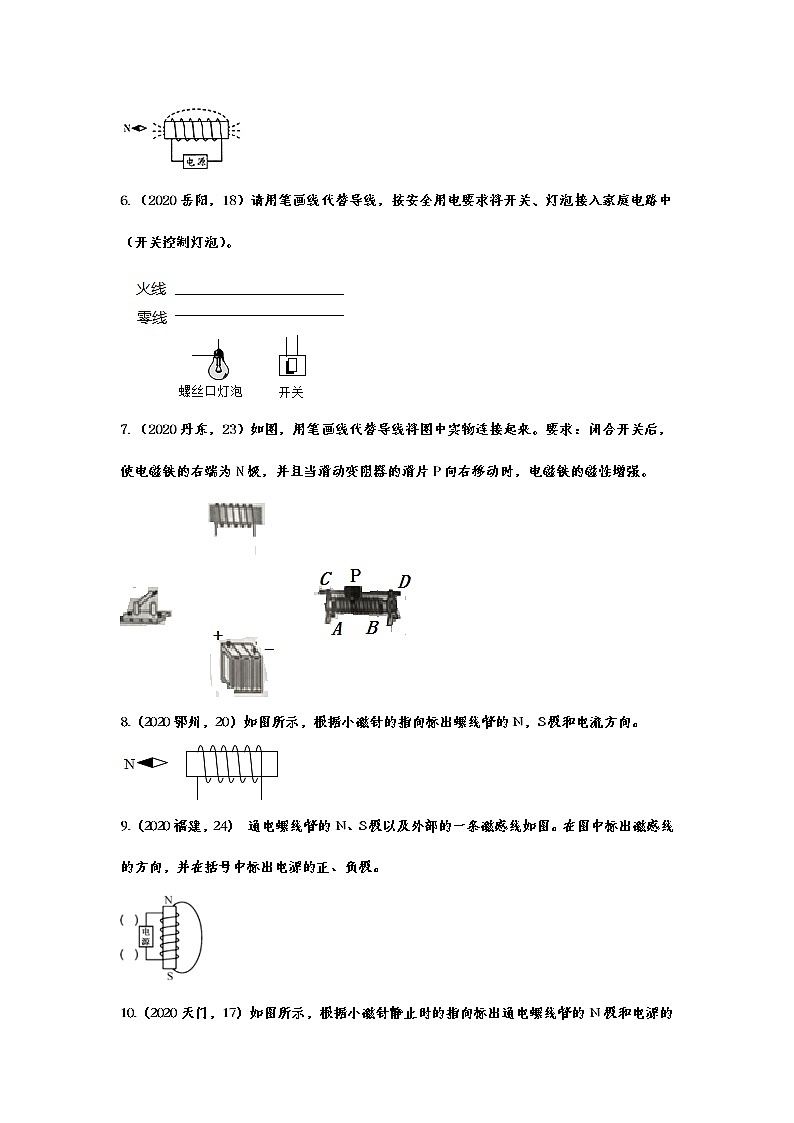

2020年中考物理真题强化训练——电学作图专题1.（2020金昌，21）一间教室要安装2盏“220 V  60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．2.（2020金昌，22）如图所示，根据小磁针的N极指向，判断电源的正负极，填在括号内。3.（2020赤峰，15）如图3所示，在虚线框内填一个合适电路元件（用规定的元件符号表示） ，并把电路连接完整，使得电磁铁磁性强弱可以改变。闭合开关，使电磁铁通电，在图中标出小磁针静止时的N极。4.（2020临沂，27）在图中，用箭头标出P点磁感线的方向。5.（2020凉山，23）如图所示，是小磁针放在通电螺线管左端静止时的情形，请判断并在合适的位置标出电源的正极和图中通电螺线管上方磁感线的方向。6.（2020岳阳，18）请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）。7.（2020丹东，23）如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，使电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。8.（2020鄂州，20）如图所示，根据小磁针的指向标出螺线管的N，S极和电流方向。9.（2020福建，24） 通电螺线管的N、S极以及外部的一条磁感线如图。在图中标出磁感线的方向，并在括号中标出电源的正、负极。

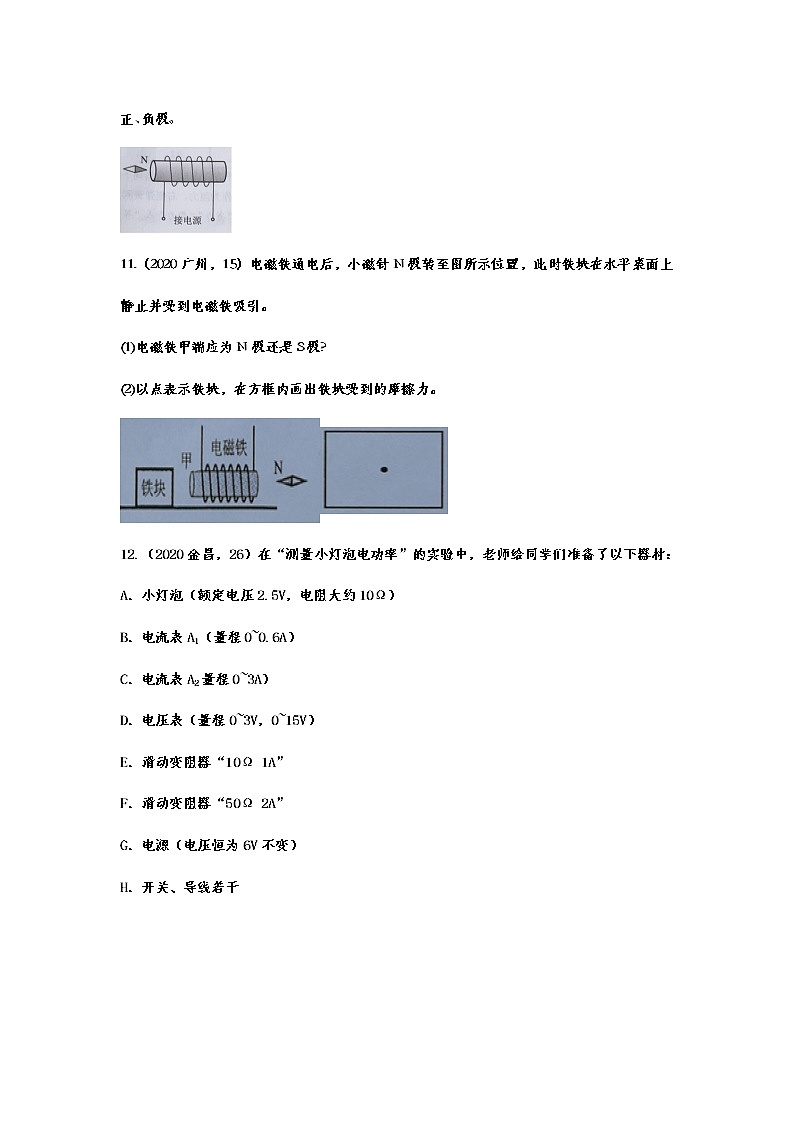

 10.（2020天门，17）如图所示，根据小磁针静止时的指向标出通电螺线管的N极和电源的正､负极｡11.（2020广州，15）电磁铁通电后，小磁针N极转至图所示位置，此时铁块在水平桌面上静止并受到电磁铁吸引。(1)电磁铁甲端应为N极还是S极?(2)以点表示铁块，在方框内画出铁块受到的摩擦力。12.（2020金昌，26）在“测量小灯泡电功率”的实验中，老师给同学们准备了以下器材：A．小灯泡（额定电压2.5V，电阻大约10Ω）    B．电流表A1（量程0~0.6A）C．电流表A2量程0~3A） D．电压表（量程0~3V，0~15V）E．滑动变阻器“10Ω 1A” F．滑动变阻器“50Ω 2A”G．电源（电压恒为6V不变）H．开关、导线若干(1)本实验中应选择电流表______；滑动变阻器______（均填仪器前字母）；(2)测量电路图如图甲所示，图乙实物电路中已有部分电路连好，请用笔画线代替导线将电路连接完整（      ）；(3)某探究小组将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，但任意移动滑动变阻器的滑片时，电压表有示数且不变，灯泡亮度不变，具体故障原因是______；(4)排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图丙所示为______A，小灯泡的额定功率为______W。13.（2020赤峰，18）如图1所示，是小红做“测量额定电压为2.5V小灯泡电功率”的实验电路。(1)请用笔画线代替导线，将图1中实验电路连接完整。_______(2)团合开关后，小红发现电流表和电压表均有示数但都很小，且小灯泡发光很暗，其原因是_______。(3)根据实验测量的数据，绘制出小灯泡的电流随它两端电压变化关系的图像，如图2所示。分析图像可知：小灯泡的额定功率是_______W。(4)小红利用图像计算出了小灯泡在不同电压下的电阻，发现小灯泡在不同电压下电阻不同，出现这一现象的原因是________。14.（2020包头，10）在“测量小灯泡的电功率”实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V，阻值约为，滑动变阻器的规格为“1A”｡图甲是某实验小组未连接完整的实验电路｡(1)请用笔画线代替导线，将图甲中的电路连接完整，导线不能交叉｡______(2)闭合开关，无论怎样移动滑片，灯泡都不发光，电流表和电压表均无示数｡小组成员找来一个两端接有导线的定值电阻（阻值为），一端接在电源负极接线柱上，另一端依次触碰接线柱A，B､C，只有触到C时，灯泡才发光，若导线无断路，且导线和器材连接均完好，电路只有一处故障，则故障是______｡(3)排除故障后，闭合开关，移动滑片，使电压表示数为____V，小灯泡正常发光｡电流表示数如图乙所示，则小灯泡的额定功率为_____W｡(4) 某同学想利用该电路“测量定值电阻的阻值”，于是取下小灯泡，将电阻接入小灯泡所在位置，滑动变阻器滑片移至最大阻值处，闭合开关，移动滑片，测量四组对应的电压和电流值，数据如下表∶由数据可得，电阻的阻值为_______；(5)能否将阻值约为的电阻接入图甲中小灯泡所在位置（其他连接均不变）测量其阻值，你的判断是_______，理由是______｡15.（2020河南，19）某实验小组探究电流与电压和电阻的关系。实验中电源电压恒为3V，滑动变阻器最大阻值为20Ω。(1)他们先用5Ω的定值电阻探究电流与电压的关系，实验电路图如图1所示；① 请根据图1的电路图把图2的实物电路连接完整______；② 接线完毕后，小丽建议要对电路进行检查后再闭合开关，请你提出其中一项需要检查的内容：______；③ 检查完毕后，闭合开关，调节滑动变阻器，记录了5组数据。测第6组数据时，电压表示数为2.6V，电流表的示数如图3所示。请在图4 的坐标系中描绘出第6组数据对应的点，并根据描出的6个数据点画出定值电阻的I-U图像______；④ 分析画出的I-U图像可得出结论：在电阻一定时，______；⑤ 为了使结论具有普遍性，还应进行的操作是：______；(2)接着他们在原有5Ω定值电阻的基础上，又准备了阻值为10Ω、15Ω、20Ω的三个定值电阻，以探究电压一定时电流与电阻的关系。为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值。这个电压控制在多少合适呢?实验小组的同学分别提出了0.5V、1V和2V三个电压值，为使实验顺利进行，大家进行了分析与讨论，你认为应选这三个电压值中的______V。16.（2020岳阳，21）在“测量小灯泡的电功率”实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器、开关、导线若干。(1)请用笔画线代替导线将图甲电路连接完整（      ）；(2)正确连接好电路，闭合开关前，滑动变阻器的滑片应置于______端（选填“A”或“B”）；(3)闭合开关后，移动滑片，发现小灯泡不亮、电流表无示数、电压表有示数，则该电路的故障可能是______（选填序号）；A．小灯泡短路            B．小灯泡开路            C．电流表开路(4)排除故障后，通过正确操作使小灯泡正常发光，电流表的示数如图乙所示，则该小灯泡的额定功率为______W；(5)实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻R0，设计了图丙电路，测小灯泡的额定功率，连好电路后，操作步骤如下：①断开S1、闭合S2，移动滑片，使电压表示数等于灯泡的额定电压U额；②保持滑片位置不变，断开S2、闭合S1，记下电压表示数U。则小灯泡额定功率表达式：P额=______（用U额、U、R0表示）。17.（2020孝感，14）某同学利用如图甲所示电路来测量小灯泡的额定电功率，电源电压恒定，小灯泡的额定电压为2.5V，实验步骤如下：(1)请根据图甲所示电路图，用笔画线代替导线将图乙中的实物连接完整（要求滑片P向左移动的过程中电流表示数变小）；(2)正确连接电路后，闭合开关之前，应将滑动变阻器的滑片P置于____（ 选填“A”或“B”）端；(3)闭合开关S，发现电流表指针偏转，小灯泡微弱发光，而电压表指针无偏转，则故障的原因可能是电压表_____（选填 “断路”或“短路”）；(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P，使小灯泡两端电压达到额定电压，此时电流表的示数如图丙所示，则通过小灯泡的电流为____A；(5)通过以上数据可以计算出小灯泡的额定功率为_________W；(6)在测量小灯泡额定电功率时，另一位细心的同学在调节滑动变阻器的过程中，记录了多组电压表与电流表的示数，并大致描绘出了小灯泡的I—U图象，如图丁所示。通过图象可以发现不同电压下小灯泡的电阻不同，小灯泡灯丝的电阻随温度的升高而____________。18.（2020枣庄，16）在探究“电流与电压、电阻的关系“实验中，实验室老师给小莉和小明同学分别准备了以下器材：电源（电压恒为4.5 V）、电压表、电流表。滑动变阳器、开关。“5Ω、10Ω、15Ω”的定值电阻各一个，导线若干。(1)根据如图所示的实物图在虚线框内画出对应的电路图（      ）；(2)闭合开关后，移动滑动变阻器的滑片，发现电流表有示数，电压表的示数始终为0，经检查后发现是电路中一根导线断路，则发生断路的导线是a、b、c、d中的______（填字母）；(3)小莉同学在“探究电流与电压的关系”时，记录的电流表与电压表的示数如表一所示，请在坐标中描点画出U- I图像（      ），由此得出的实验结论是______；表一实验次数电压U/V电流I/A11.00.221.50.332.00.442.50.5表二实验次数电阻R/Ω电流I/A150.62100.33150.24(4)小明同学在“探究电流与电阻的关系”时，测得的三组数据如表二所示。由于操作不当，导致表二中第______次实验的数据存在情误，出错的原因是______。小明及时纠正了错误，得出了正确的测量结果和实验结论。接着小明又计算出本次实验中滑动变阻器连入电路的阻值范围是______。                2020年中考物理真题强化训练——电学作图专题参考答案1.（2020金昌，21）一间教室要安装2盏“220 V  60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．【答案】2.（2020金昌，22）如图所示，根据小磁针的N极指向，判断电源的正负极，填在括号内。【答案】3.（2020赤峰，15）如图3所示，在虚线框内填一个合适电路元件（用规定的元件符号表示） ，并把电路连接完整，使得电磁铁磁性强弱可以改变。闭合开关，使电磁铁通电，在图中标出小磁针静止时的N极。【答案】4.（2020临沂，27）在图中，用箭头标出P点磁感线的方向。【解答】解：根据电流的接法可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管的右端为N极、左端为S极，在磁体的外部磁感线从N极出来，回到S极，所以P点磁感线的方向是向右的，如图：5.（2020凉山，23）如图所示，是小磁针放在通电螺线管左端静止时的情形，请判断并在合适的位置标出电源的正极和图中通电螺线管上方磁感线的方向。【解答】解：根据磁极间的作用可以判断通电螺线管的左端是N极，右端为S极，根据安培定则，可以判断电流从螺线管的右端进入，从左端流出，所以电源的右端是正极，左端是负极。且在磁体外部，磁感线从N极出发回到S极，即磁感线方向是向右的，如图所示：6.（2020岳阳，18）请用笔画线代替导线，按安全用电要求将开关、灯泡接入家庭电路中（开关控制灯泡）。【答案】7.（2020丹东，23）如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关后，使电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。【答案】8.（2020鄂州，20）如图所示，根据小磁针的指向标出螺线管的N，S极和电流方向。【答案】9.（2020福建，24） 通电螺线管的N、S极以及外部的一条磁感线如图。在图中标出磁感线的方向，并在括号中标出电源的正、负极。
 【 答 案 】10.（2020天门，17）如图所示，根据小磁针静止时的指向标出通电螺线管的N极和电源的正､负极｡【答案】11.（2020广州，15）电磁铁通电后，小磁针N极转至图所示位置，此时铁块在水平桌面上静止并受到电磁铁吸引。(1)电磁铁甲端应为N极还是S极?(2)以点表示铁块，在方框内画出铁块受到的摩擦力。【答案】(1) N极；(2) 12.（2020金昌，26）在“测量小灯泡电功率”的实验中，老师给同学们准备了以下器材：A．小灯泡（额定电压2.5V，电阻大约10Ω）    B．电流表A1（量程0~0.6A）C．电流表A2量程0~3A） D．电压表（量程0~3V，0~15V）E．滑动变阻器“10Ω 1A” F．滑动变阻器“50Ω 2A”G．电源（电压恒为6V不变）H．开关、导线若干(1)本实验中应选择电流表______；滑动变阻器______（均填仪器前字母）；(2)测量电路图如图甲所示，图乙实物电路中已有部分电路连好，请用笔画线代替导线将电路连接完整（      ）；(3)某探究小组将电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，但任意移动滑动变阻器的滑片时，电压表有示数且不变，灯泡亮度不变，具体故障原因是______；(4)排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图丙所示为______A，小灯泡的额定功率为______W。【答案】    (1). B    (2). F    (3).     (4). 滑动变阻器连接了下面两个接线柱    (5). 0.24    (6). 0.613.（2020赤峰，18）如图1所示，是小红做“测量额定电压为2.5V小灯泡电功率”的实验电路。(1)请用笔画线代替导线，将图1中实验电路连接完整。_______(2)团合开关后，小红发现电流表和电压表均有示数但都很小，且小灯泡发光很暗，其原因是_______。(3)根据实验测量的数据，绘制出小灯泡的电流随它两端电压变化关系的图像，如图2所示。分析图像可知：小灯泡的额定功率是_______W。(4)小红利用图像计算出了小灯泡在不同电压下的电阻，发现小灯泡在不同电压下电阻不同，出现这一现象的原因是________。【答案】    (1).     (2). 小灯泡的实际功率小于额定功率    (3). 0.625W    (4). 小灯泡的电阻随温度的变化而变化14.（2020包头，10）在“测量小灯泡的电功率”实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V，阻值约为，滑动变阻器的规格为“1A”｡图甲是某实验小组未连接完整的实验电路｡(1)请用笔画线代替导线，将图甲中的电路连接完整，导线不能交叉｡______(2)闭合开关，无论怎样移动滑片，灯泡都不发光，电流表和电压表均无示数｡小组成员找来一个两端接有导线的定值电阻（阻值为），一端接在电源负极接线柱上，另一端依次触碰接线柱A，B､C，只有触到C时，灯泡才发光，若导线无断路，且导线和器材连接均完好，电路只有一处故障，则故障是______｡(3)排除故障后，闭合开关，移动滑片，使电压表示数为____V，小灯泡正常发光｡电流表示数如图乙所示，则小灯泡的额定功率为_____W｡(4) 某同学想利用该电路“测量定值电阻的阻值”，于是取下小灯泡，将电阻接入小灯泡所在位置，滑动变阻器滑片移至最大阻值处，闭合开关，移动滑片，测量四组对应的电压和电流值，数据如下表∶由数据可得，电阻的阻值为_______；(5)能否将阻值约为的电阻接入图甲中小灯泡所在位置（其他连接均不变）测量其阻值，你的判断是_______，理由是______｡【答案】    (1).     (2). 电流表断路    (3). 2.5    (4). 0.7    (5). 5（或5.03）    (6). 不能    (7). 电阻两端电压超过电压表所接量程15.（2020河南，19）某实验小组探究电流与电压和电阻的关系。实验中电源电压恒为3V，滑动变阻器最大阻值为20Ω。(1)他们先用5Ω的定值电阻探究电流与电压的关系，实验电路图如图1所示；① 请根据图1的电路图把图2的实物电路连接完整______；② 接线完毕后，小丽建议要对电路进行检查后再闭合开关，请你提出其中一项需要检查的内容：______；③ 检查完毕后，闭合开关，调节滑动变阻器，记录了5组数据。测第6组数据时，电压表示数为2.6V，电流表的示数如图3所示。请在图4 的坐标系中描绘出第6组数据对应的点，并根据描出的6个数据点画出定值电阻的I-U图像______；④ 分析画出的I-U图像可得出结论：在电阻一定时，______；⑤ 为了使结论具有普遍性，还应进行的操作是：______；(2)接着他们在原有5Ω定值电阻的基础上，又准备了阻值为10Ω、15Ω、20Ω的三个定值电阻，以探究电压一定时电流与电阻的关系。为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值。这个电压控制在多少合适呢?实验小组的同学分别提出了0.5V、1V和2V三个电压值，为使实验顺利进行，大家进行了分析与讨论，你认为应选这三个电压值中的______V。【答案】    (1).     (2). 滑动变阻器是否在最大阻值处    (3).     (4). 电流与电压成正比    (5). 更换阻值不同的定值电阻进行多次实验    (6). 2V16.（2020岳阳，21）在“测量小灯泡的电功率”实验中，选用器材如下：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器、开关、导线若干。(1)请用笔画线代替导线将图甲电路连接完整（      ）；(2)正确连接好电路，闭合开关前，滑动变阻器的滑片应置于______端（选填“A”或“B”）；(3)闭合开关后，移动滑片，发现小灯泡不亮、电流表无示数、电压表有示数，则该电路的故障可能是______（选填序号）；A．小灯泡短路            B．小灯泡开路            C．电流表开路(4)排除故障后，通过正确操作使小灯泡正常发光，电流表的示数如图乙所示，则该小灯泡的额定功率为______W；(5)实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻R0，设计了图丙电路，测小灯泡的额定功率，连好电路后，操作步骤如下：①断开S1、闭合S2，移动滑片，使电压表示数等于灯泡的额定电压U额；②保持滑片位置不变，断开S2、闭合S1，记下电压表示数U。则小灯泡额定功率表达式：P额=______（用U额、U、R0表示）。【答案】 (1).     (2). A    (3). B    (4). 0.65    (5). 17.（2020孝感，14）某同学利用如图甲所示电路来测量小灯泡的额定电功率，电源电压恒定，小灯泡的额定电压为2.5V，实验步骤如下：(1)请根据图甲所示电路图，用笔画线代替导线将图乙中的实物连接完整（要求滑片P向左移动的过程中电流表示数变小）；(2)正确连接电路后，闭合开关之前，应将滑动变阻器的滑片P置于____（ 选填“A”或“B”）端；(3)闭合开关S，发现电流表指针偏转，小灯泡微弱发光，而电压表指针无偏转，则故障的原因可能是电压表_____（选填 “断路”或“短路”）；(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P，使小灯泡两端电压达到额定电压，此时电流表的示数如图丙所示，则通过小灯泡的电流为____A；(5)通过以上数据可以计算出小灯泡的额定功率为_________W；(6)在测量小灯泡额定电功率时，另一位细心的同学在调节滑动变阻器的过程中，记录了多组电压表与电流表的示数，并大致描绘出了小灯泡的I—U图象，如图丁所示。通过图象可以发现不同电压下小灯泡的电阻不同，小灯泡灯丝的电阻随温度的升高而____________。【答案】    (1).     (2). A    (3). 断路    (4). 0.30    (5). 0.75    (6). 增大18.（2020枣庄，16）在探究“电流与电压、电阻的关系“实验中，实验室老师给小莉和小明同学分别准备了以下器材：电源（电压恒为4.5 V）、电压表、电流表。滑动变阳器、开关。“5Ω、10Ω、15Ω”的定值电阻各一个，导线若干。(1)根据如图所示的实物图在虚线框内画出对应的电路图（      ）；(2)闭合开关后，移动滑动变阻器的滑片，发现电流表有示数，电压表的示数始终为0，经检查后发现是电路中一根导线断路，则发生断路的导线是a、b、c、d中的______（填字母）；(3)小莉同学在“探究电流与电压的关系”时，记录的电流表与电压表的示数如表一所示，请在坐标中描点画出U- I图像（      ），由此得出的实验结论是______；表一实验次数电压U/V电流I/A11.00.221.50.332.00.442.50.5表二实验次数电阻R/Ω电流I/A150.62100.33150.24(4)小明同学在“探究电流与电阻的关系”时，测得的三组数据如表二所示。由于操作不当，导致表二中第______次实验的数据存在情误，出错的原因是______。小明及时纠正了错误，得出了正确的测量结果和实验结论。接着小明又计算出本次实验中滑动变阻器连入电路的阻值范围是______。【答案】(1).     (2). b    (3).     (4). 电阻一定时，电流与电压成正比    (5). 3    (6). 没有保持定值电阻两端电压一定，定值电阻两端电压为3.6V，大于3V    (7). 2.5Ω~7.5Ω
