人教版八年级上册第3节 凸透镜成像的规律作业课件ppt

这是一份人教版八年级上册第3节 凸透镜成像的规律作业课件ppt，共15页。PPT课件主要包含了凸透镜，点燃的蜡烛，实验结论，针对练习，放大的实像，远离透镜方向移动，快速对答案等内容，欢迎下载使用。

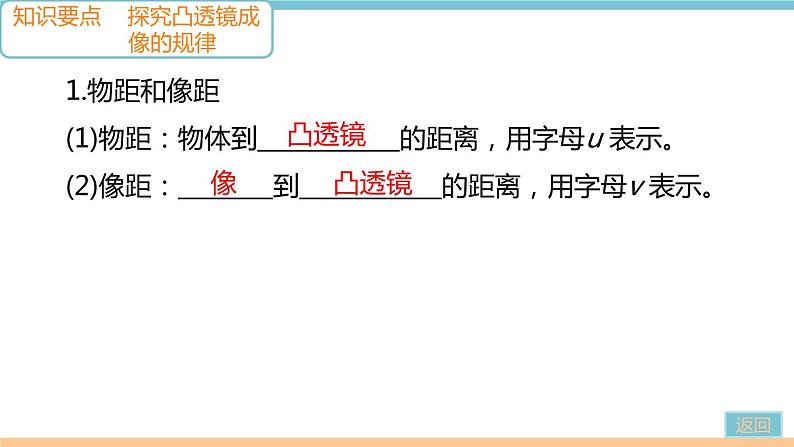

1.物距和像距(1)物距：物体到____________的距离，用字母u 表示。(2)像距：________到____________的距离，用字母v 表示。
知识要点 探究凸透镜成 像的规律

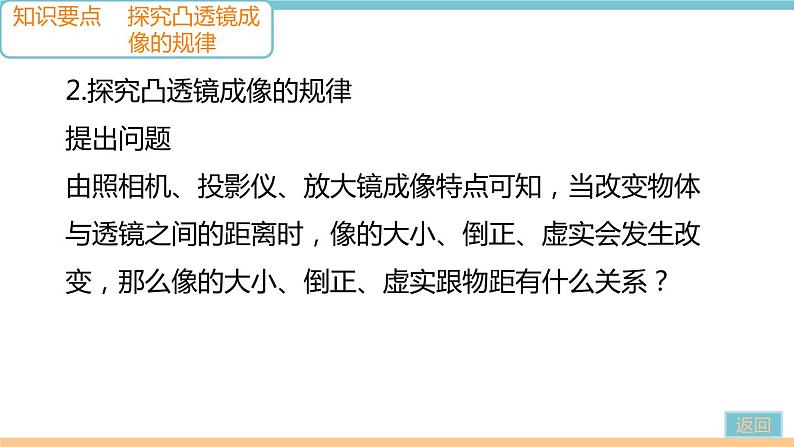

2.探究凸透镜成像的规律提出问题由照相机、投影仪、放大镜成像特点可知，当改变物体与透镜之间的距离时，像的大小、倒正、虚实会发生改变，那么像的大小、倒正、虚实跟物距有什么关系？

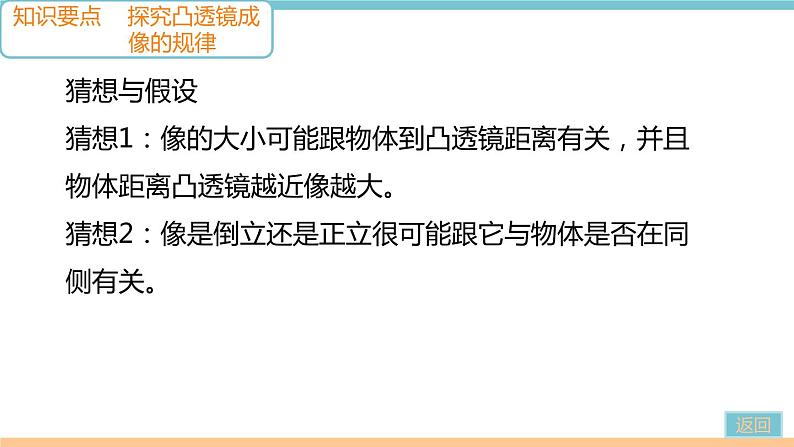

猜想与假设猜想1：像的大小可能跟物体到凸透镜距离有关，并且物体距离凸透镜越近像越大。猜想2：像是倒立还是正立很可能跟它与物体是否在同侧有关。

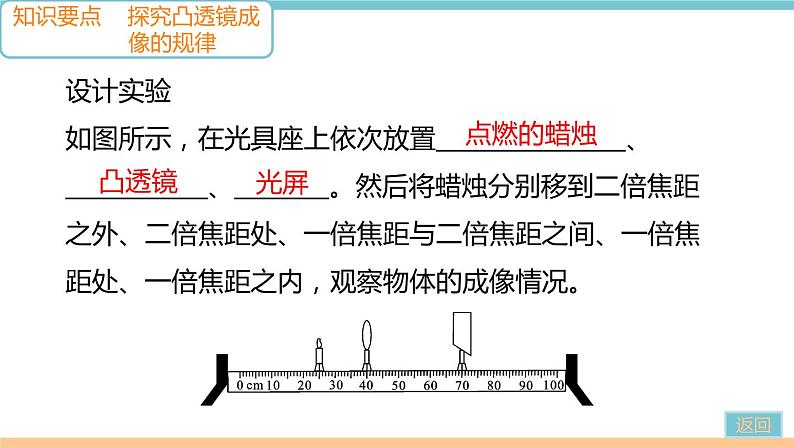

设计实验如图所示，在光具座上依次放置________________、____________、________。然后将蜡烛分别移到二倍焦距之外、二倍焦距处、一倍焦距与二倍焦距之间、一倍焦距处、一倍焦距之内，观察物体的成像情况。

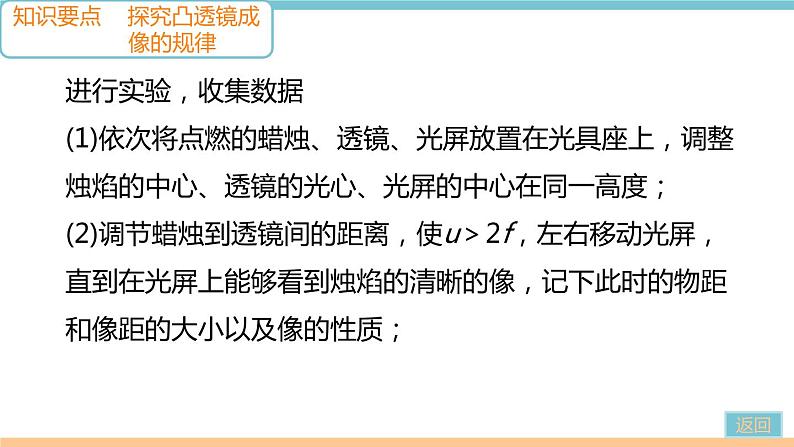

进行实验，收集数据(1)依次将点燃的蜡烛、透镜、光屏放置在光具座上，调整烛焰的中心、透镜的光心、光屏的中心在同一高度；(2)调节蜡烛到透镜间的距离，使u＞2f，左右移动光屏，直到在光屏上能够看到烛焰的清晰的像，记下此时的物距和像距的大小以及像的性质；

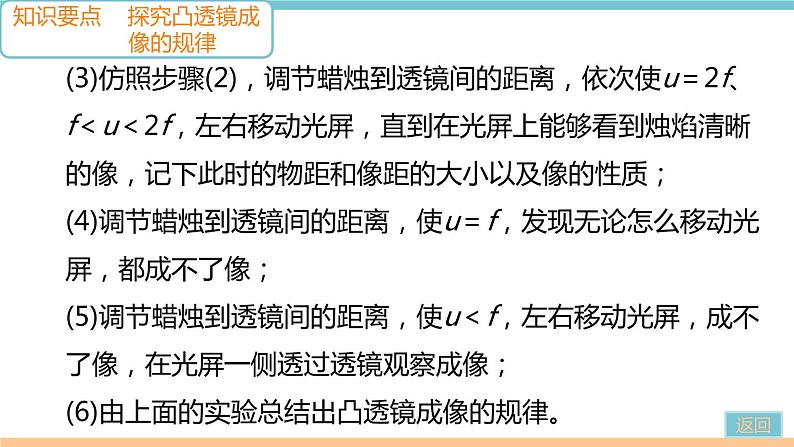

(3)仿照步骤(2)，调节蜡烛到透镜间的距离，依次使u＝2f、f＜u＜2f，左右移动光屏，直到在光屏上能够看到烛焰清晰的像，记下此时的物距和像距的大小以及像的性质；(4)调节蜡烛到透镜间的距离，使u＝f，发现无论怎么移动光屏，都成不了像；(5)调节蜡烛到透镜间的距离，使u＜f，左右移动光屏，成不了像，在光屏一侧透过透镜观察成像；(6)由上面的实验总结出凸透镜成像的规律。
【拓展】光屏上得不到像的原因：(1)蜡烛烛焰、凸透镜、光屏三者的中心不在同一高度，使成像在光屏外；(2)蜡烛在焦点外侧靠近焦点处，物体成像很远超过了光具座的范围，光屏接收不到；(3)蜡烛正好在凸透镜的焦点上，不能成像；(4)蜡烛在凸透镜的一倍焦点以内，成虚像，光屏接收不到。
小明用如图实验装置来探究凸透镜的成像规律，用到的光具座足够长。(1)经正确组装器材并调节蜡烛、透镜、光屏分别位于15 cm、30 cm、60 cm刻度处，在光屏中央得到烛焰清晰的像，如图(像未画出)所示，则此时光屏上接收到像的特点是____________________。
(2)在(1)的情况下，若将凸透镜的一半用纸片遮住，在光屏上________(选填“能”或“不能”)成清晰的像；实验中随着蜡烛燃烧变短，要想使像仍呈现在光屏的中央，应将光屏________(选填“向上”或“向下”)移动。(3)由以上可知，此凸透镜的焦距________(选填“大于”“等于”或“小于”)15 cm。
(4)保持透镜位置不变，如果想在光屏上得到更大的清晰的像，应进行的操作是________________________________________________________。(5)保持透镜位置不变，若将图中点燃的蜡烛和光屏互换位置，则在光屏上________(选填“能”或“不能”)成像。
蜡烛往透镜方向移动，同时光屏往
(1)凸透镜　(2)像　凸透镜
提示：点击 进入习题讲评
点燃的蜡烛　凸透镜　光屏　倒立　缩小　实　倒立 等大　实　倒立　放大　实　正立　放大　虚
(1)倒立、放大的实像　(2)能　向上　(3)小于　(4)蜡烛往透镜方向移动，同时光屏往远离透镜方向移动　(5)能
