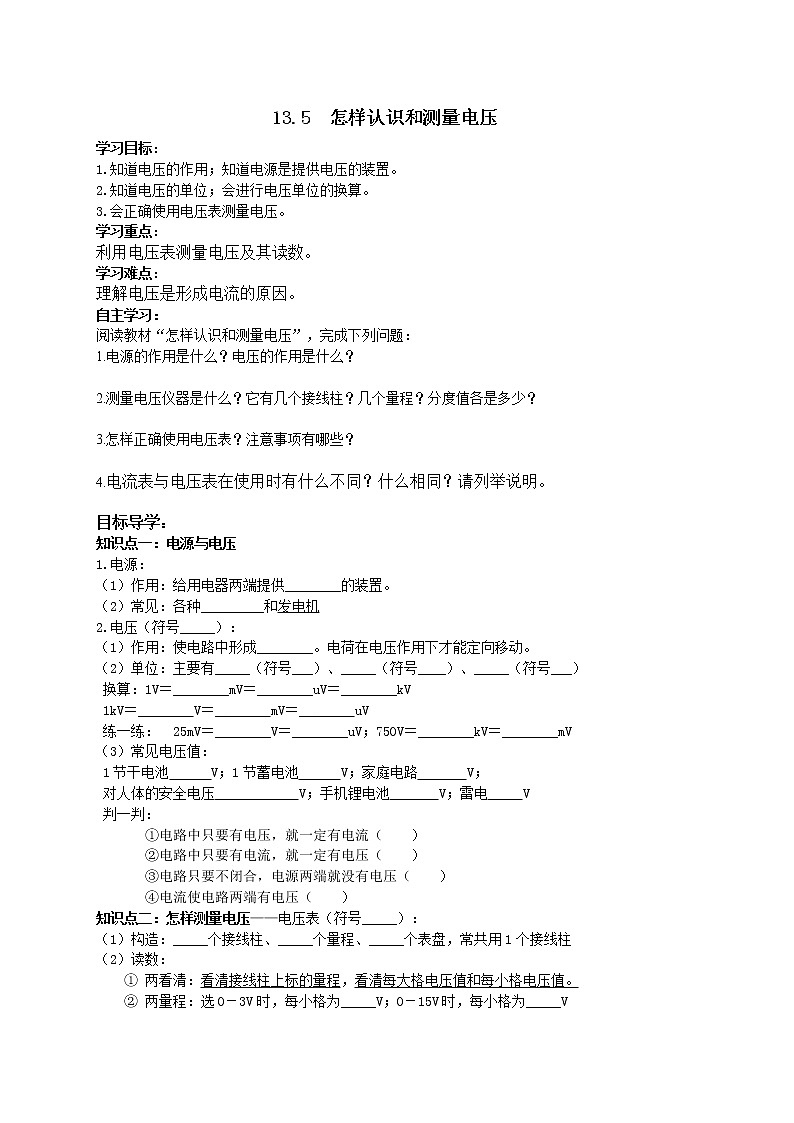

物理九年级上册13.5 怎样认识和测量电压优质导学案

这是一份物理九年级上册13.5 怎样认识和测量电压优质导学案，共3页。
学习目标：


1.知道电压的作用；知道电源是提供电压的装置。


2.知道电压的单位；会进行电压单位的换算。


3.会正确使用电压表测量电压。


学习重点：


利用电压表测量电压及其读数。


学习难点：


理解电压是形成电流的原因。


自主学习：


阅读教材“怎样认识和测量电压”，完成下列问题：


电源的作用是什么？电压的作用是什么？





测量电压仪器是什么？它有几个接线柱？几个量程？分度值各是多少？





3.怎样正确使用电压表？注意事项有哪些？





电流表与电压表在使用时有什么不同？什么相同？请列举说明。





目标导学：


知识点一：电源与电压


1.电源：


（1）作用：给用电器两端提供________的装置。


（2）常见：各种_________和发电机


2.电压（符号_____）：


（1）作用：使电路中形成________。电荷在电压作用下才能定向移动。


（2）单位：主要有_____（符号___）、_____（符号____）、_____（符号___）


换算：1V＝________mV＝________uV＝________kV


1kV＝__ V＝__ mV＝__ uV


练一练： 25mV＝________V＝________uV；750V＝________kV＝________mV


（3）常见电压值：


1节干电池 V；1节蓄电池 V；家庭电路 V；


对人体的安全电压 V；手机锂电池 V；雷电 V


判一判：


①电路中只要有电压，就一定有电流（ ）


②电路中只要有电流，就一定有电压（ ）


③电路只要不闭合，电源两端就没有电压（ ）


④电流使电路两端有电压（ ）


知识点二：怎样测量电压——电压表（符号_____）：


（1）构造：_____个接线柱、_____个量程、_____个表盘，常共用1个接线柱


（2）读数：


① 两看清：看清接线柱上标的量程，看清每大格电压值和每小格电压值。


② 两量程：选0－3V时，每小格为_____V；0－15V时，每小格为_____V


③ 示数：等于大格示数＋每小格示数×小格个数


（3）使用：（用前：指针先________ ）


① 要_____联在被测电路中：测谁则并谁


② 要让电流从电压表的“＋”___ _，“－” 。


若接反，则a.______________ b. _____________


c.__________________


③ 不要超过它的_______：（可用“__ __”法选量程：顺序由____→____）


若超过，则a.______________ b. _____________ c. ____________


若大小量程都可，应选____量程更精确。


④ ______（能？)将它直接连接到电源两极上:


（4）电流表与电压表的比较：





构造上：


①相同点：





②不同点：





使用时：


①相同点：


②不同点：


达标检测：


1.如图11－2所示的电路图中，电压表的连接正确的是（ ）


图11－2


























2.小明同学在用电压表测电压时，发现指针向左侧没有刻度的一方偏转，出现这种现象的原因是（ ）


A．电压表量程选错了 B．电压表被短路了


C．电路中的电压太大了 D．电压表正、负接线柱接反了


3.在图11-3所示的电路中，当开关S断开时，下列说法中正确的是（ ）


A.电源两端电压为零 B.电灯两端电压为零


C.开关两端电压为零 D.以上都不对


图11-3


S


图11－4























4.李明在测量电压时，已把电压表的“－”接线柱接入电路，当用15V的量程试触时，指针位置如图11－4所示，则下一步的操作应该是（ ）


A．直接接入c接线柱，然后读数 B．直接接入b接线柱，然后读数


C．断开开关，接入c接线柱，闭合开关后读数


D．断开开关，接入b接线柱，闭合开关后读数


5.如图11-5，两只电压表所用的量程不明，但知电压表V1的示数比V2的要小一些，则V1所用的量程是 V，其示数为 V；V2所用量程是 V，其示数为 V .


图6-7


1


2


图11-5























6.如图11－6是某同学测小灯泡L2两端电压的电路图，请指出图中的两处错误：


（1）________________ ____；


（2）______________ ________。


图11－7


图11－6


























7．在图11－7中的○里填上适当的电表符号，使之成为正确的电路图。








本节课必记内容：


1.电压的符号、单位等；


2.电压表的使用规则。 电流表
电压表
异
符号
连接
_____联
_____联
直接连接电源
_____
_____
量 程
0.6A 3A
3V 15V
每大格
____A ____A
____V ____V
每小格
____A ____A
____V ____V
内阻
很小，几乎为零


相当于短路
很大相当于开路
同
使 用前 ；读数时看清量程和每大（小）格；正接线柱流 负接线柱流 ；不能超过 。
