马路上行人和车辆沿一定方向运动就形成了“人流”和“车流”；自来水管中的水沿一定方向流动，形成“水流”。

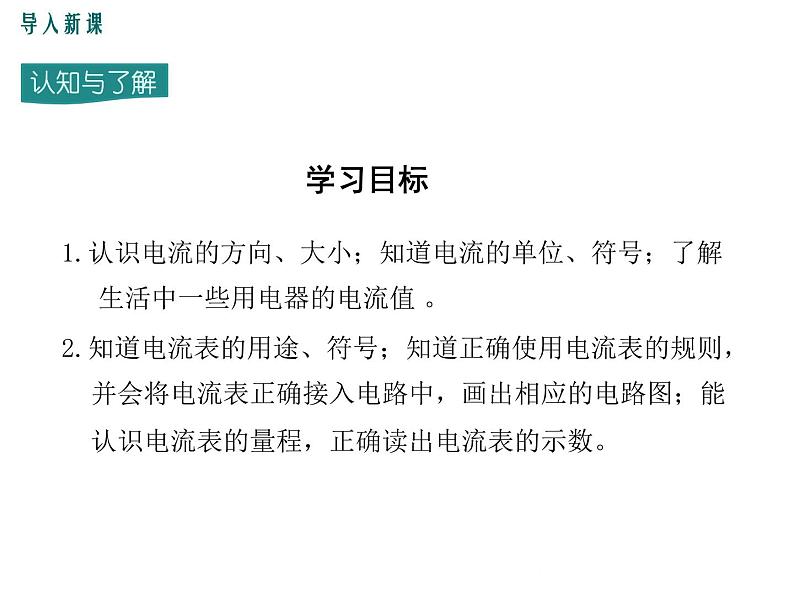

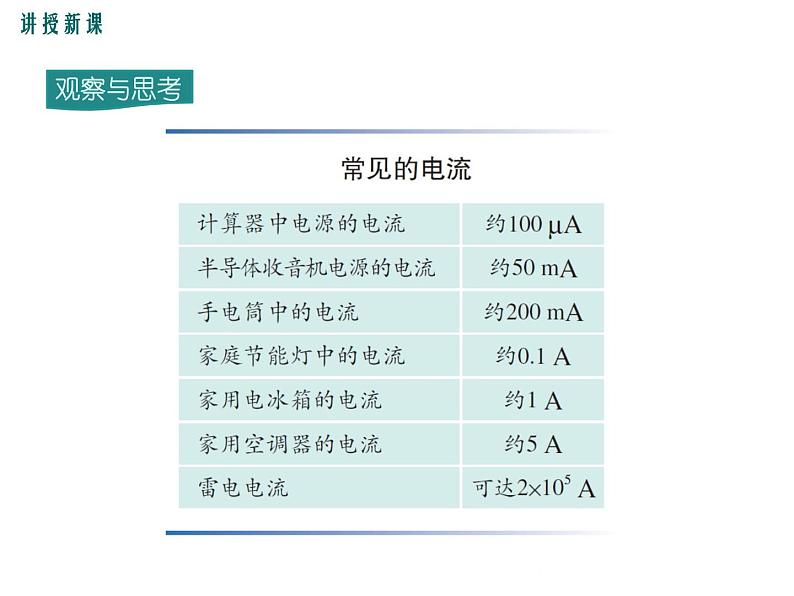

1.认识电流的方向、大小；知道电流的单位、符号；了解 生活中一些用电器的电流值 。2.知道电流表的用途、符号；知道正确使用电流表的规则， 并会将电流表正确接入电路中，画出相应的电路图；能 认识电流表的量程，正确读出电流表的示数。

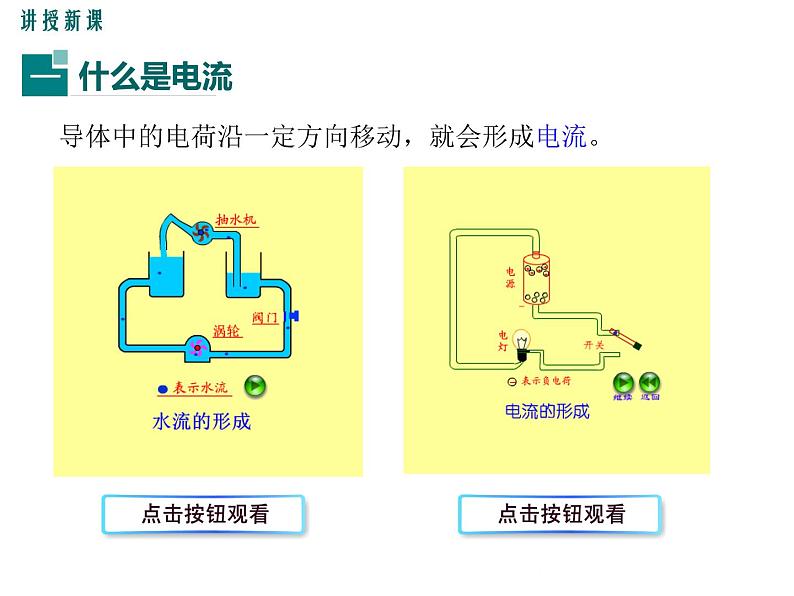

导体中的电荷沿一定方向移动，就会形成电流。

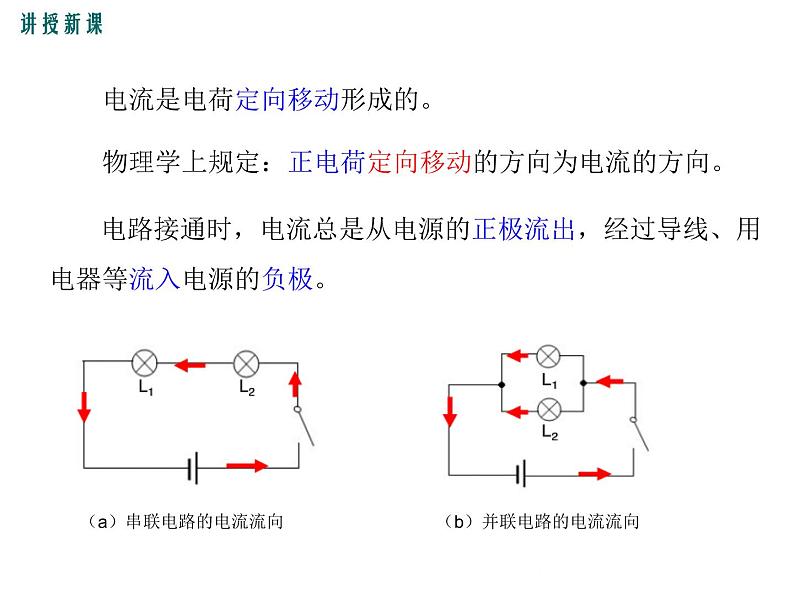

电流是电荷定向移动形成的。
物理学上规定：正电荷定向移动的方向为电流的方向。
电路接通时，电流总是从电源的正极流出，经过导线、用电器等流入电源的负极。

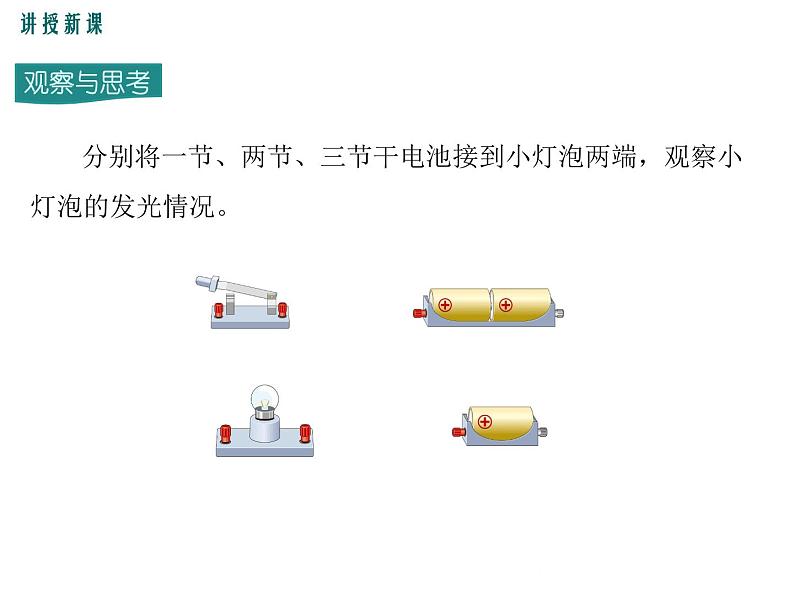

分别将一节、两节、三节干电池接到小灯泡两端，观察小灯泡的发光情况。

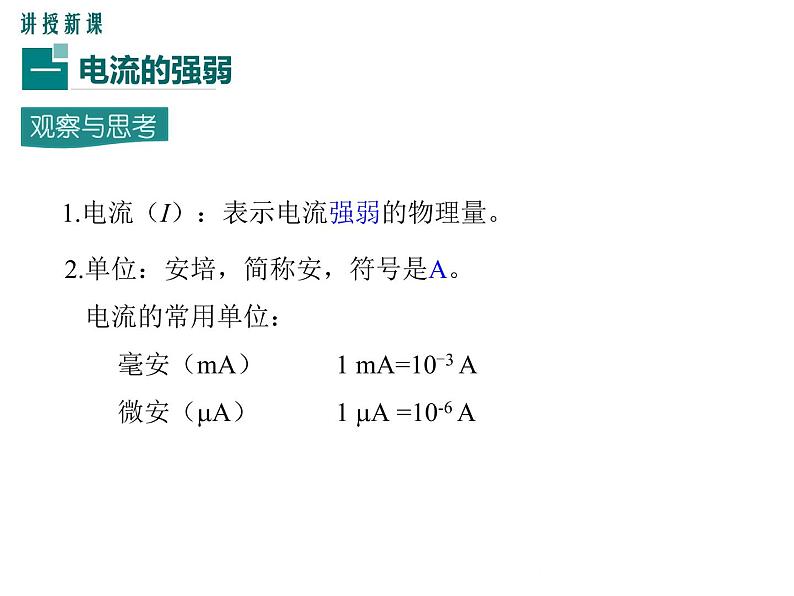

1.电流（I）：表示电流强弱的物理量。
2.单位：安培，简称安，符号是A。 电流的常用单位：　　毫安（mA） 1 mA=10-3 A　　微安（mA） 1 mA =10-6 A
1.电流表：测量电流的仪器。
（1）电流表必须和被测的用电器串联。（2）电流必须从正接线柱流入，从负接线柱流出。（3）必须正确选择量程。（4）不允许把电流表直接连到电源的两极！
为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
（1）明确所选电流表的量程；（2）确定电流表的分度值；（3）由指针位置读出示数。
4.用电流表测量电路中的电流
按照如图所示的电路图连接电路，测量电路中的电流。
改变电流表在电路中的位置，比较电流表两次示数。
1.关于电流表的使用，下列说法中不正确的是 （ ） A.使用前如果电流表的指针没有指在表盘上的“0”点， 要先进行调零 B.电流表要并联在被测电路中 C.当电路中的电流不可预先估计时，要用试触的方法来选 定合适的量程 D.绝不允许不经过用电器把电流表直接接到电源的两极上
2.某学生使用电流表时，根据电路中的待测电流，应选 用0～0．6A的量程，但误将“-”和“3”两接线柱接入 电路。这样做的结果是 （ ） A.指针摆动角度大 B.指针摆动角度小，读数更准确 C.指针摆动角度小，会损坏电表 D.指针摆动角度小，读数不精确
3.如图所示，当开关S闭合时，将发生的现象是（ ） A.灯可能被烧坏 B.电流表可能被烧坏 C.灯和电流表都可能被烧坏 D.不发生任何事故
