初中物理第十七章 欧姆定律综合与测试随堂练习题

这是一份初中物理第十七章 欧姆定律综合与测试随堂练习题，共9页。试卷主要包含了单选题，填空题，实验题，计算题，作图题等内容，欢迎下载使用。

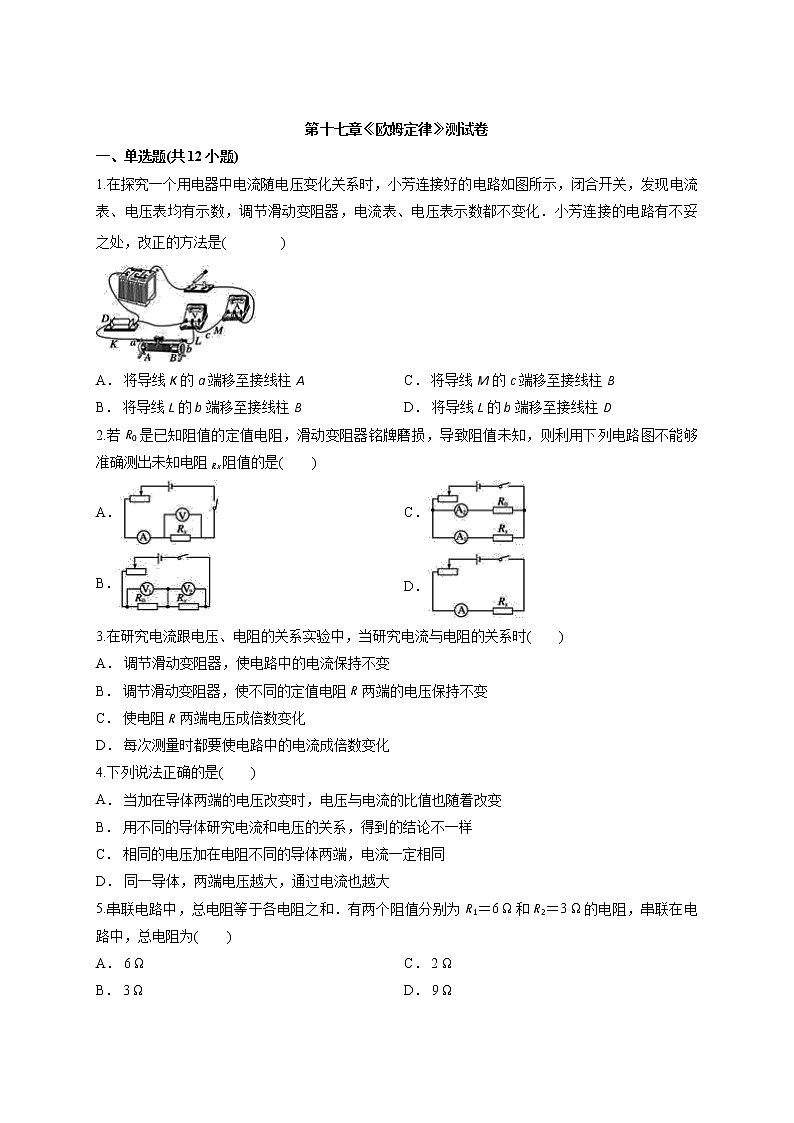

一、单选题(共12小题)


1.在探究一个用电器中电流随电压变化关系时，小芳连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．小芳连接的电路有不妥之处，改正的方法是( )





A． 将导线K的a端移至接线柱A


B． 将导线L的b端移至接线柱B


C． 将导线M的c端移至接线柱B


D． 将导线L的b端移至接线柱D


2.若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是( )


A．


B．


C．


D．


3.在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时( )


A． 调节滑动变阻器，使电路中的电流保持不变


B． 调节滑动变阻器，使不同的定值电阻R两端的电压保持不变


C． 使电阻R两端电压成倍数变化


D． 每次测量时都要使电路中的电流成倍数变化


4.下列说法正确的是( )


A． 当加在导体两端的电压改变时，电压与电流的比值也随着改变


B． 用不同的导体研究电流和电压的关系，得到的结论不一样


C． 相同的电压加在电阻不同的导体两端，电流一定相同


D． 同一导体，两端电压越大，通过电流也越大


5.串联电路中，总电阻等于各电阻之和．有两个阻值分别为R1＝6 Ω和R2＝3 Ω的电阻，串联在电路中，总电阻为( )


A． 6 Ω


B． 3 Ω


C． 2 Ω


D． 9 Ω

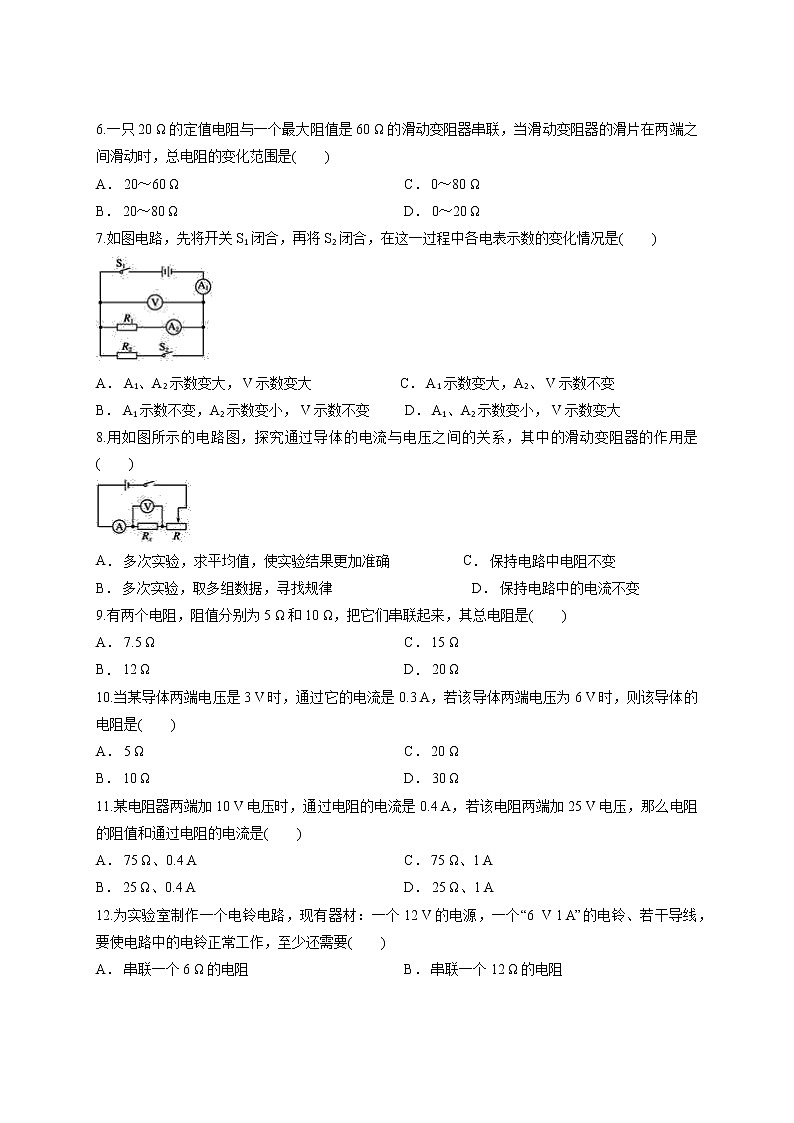

6.一只20 Ω的定值电阻与一个最大阻值是60 Ω的滑动变阻器串联，当滑动变阻器的滑片在两端之间滑动时，总电阻的变化范围是( )


A． 20～60 Ω


B． 20～80 Ω


C． 0～80 Ω


D． 0～20 Ω


7.如图电路，先将开关S1闭合，再将S2闭合，在这一过程中各电表示数的变化情况是( )





A． A1、A2示数变大， V示数变大 C． A1示数变大，A2、 V示数不变


B． A1示数不变，A2示数变小， V示数不变 D． A1、A2示数变小， V示数变大


8.用如图所示的电路图，探究通过导体的电流与电压之间的关系，其中的滑动变阻器的作用是( )





A． 多次实验，求平均值，使实验结果更加准确 C． 保持电路中电阻不变


B． 多次实验，取多组数据，寻找规律 D． 保持电路中的电流不变


9.有两个电阻，阻值分别为5 Ω和10 Ω，把它们串联起来，其总电阻是( )


A． 7.5 Ω


B． 12 Ω


C． 15 Ω


D． 20 Ω


10.当某导体两端电压是3 V时，通过它的电流是0.3 A，若该导体两端电压为6 V时，则该导体的电阻是( )


A． 5 Ω


B． 10 Ω


C． 20 Ω


D． 30 Ω


11.某电阻器两端加10 V电压时，通过电阻的电流是0.4 A，若该电阻两端加25 V电压，那么电阻的阻值和通过电阻的电流是( )


A． 75 Ω、0.4 A


B． 25 Ω、0.4 A


C． 75 Ω、1 A


D． 25 Ω、1 A


12.为实验室制作一个电铃电路，现有器材：一个12 V的电源，一个“6 V 1 A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要( )


A． 串联一个6 Ω的电阻


B． 串联一个12 Ω的电阻


C． 并联一个6 Ω的电阻


D． 并联一个12 Ω的电阻

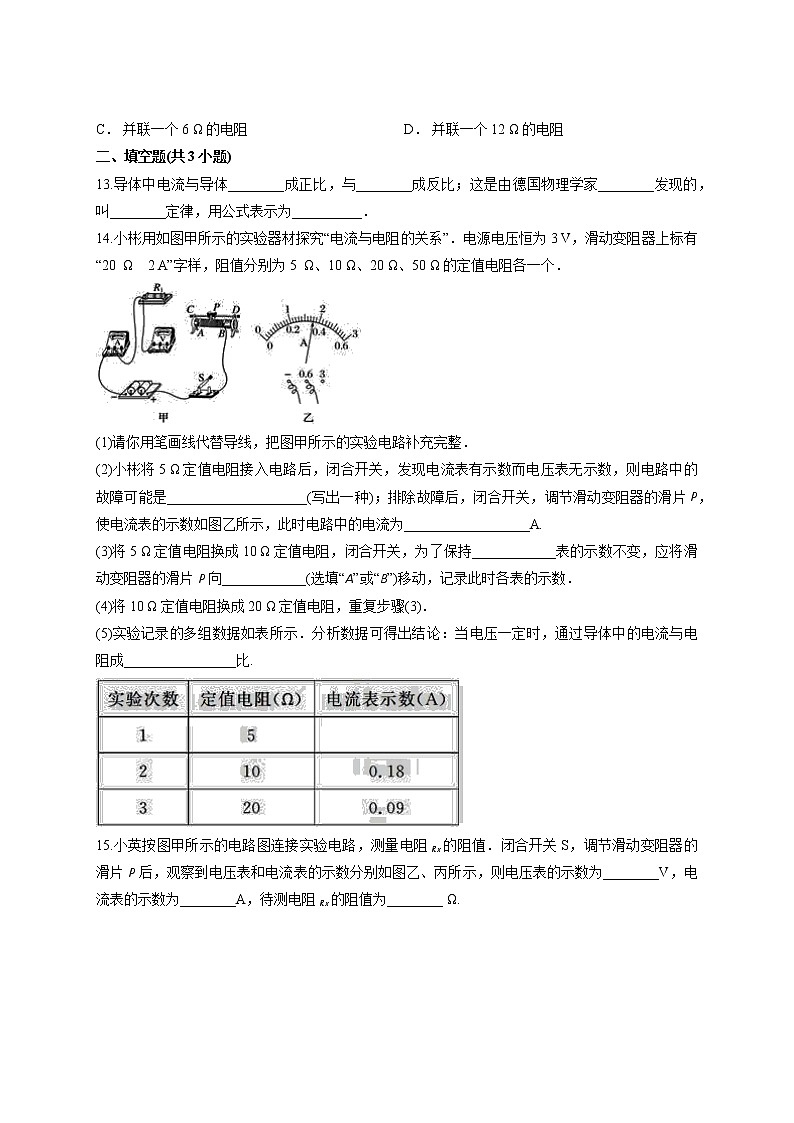

二、填空题(共3小题)


13.导体中电流与导体________成正比，与________成反比；这是由德国物理学家________发现的，叫________定律，用公式表示为__________．


14.小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3 V，滑动变阻器上标有“20 Ω 2 A”字样，阻值分别为5 Ω、10 Ω、20 Ω、50 Ω的定值电阻各一个．





(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整．


(2)小彬将5 Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是____________________(写出一种)；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为__________________A.


(3)将5 Ω定值电阻换成10 Ω定值电阻，闭合开关，为了保持____________表的示数不变，应将滑动变阻器的滑片P向____________(选填“A”或“B”)移动，记录此时各表的示数．


(4)将10 Ω定值电阻换成20 Ω定值电阻，重复步骤(3)．


(5)实验记录的多组数据如表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成________________比.





15.小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为________V，电流表的示数为________A，待测电阻Rx的阻值为________ Ω.





三、实验题(共1小题)


16.在“探究电流跟电压、电阻的关系”的实验中，同学们设计了如图所示的电路，R为定值电阻．








(1)根据电路图将图中的各元件连接成实验电路．


(2)小芳在连接好电路最后一根导线时，电流表和电压表的指针都偏转了，而移动滑动变阻器的滑片，两电表的示数均无变化．导致上述现象的两个操作错误是：


①______________________________


②__________________________________________________


四、计算题(共3小题)


17.如图所示，R1＝6 Ω，R2＝18 Ω，通过R1的电流是1 A，求电路的等效电阻、电源电压和干路的电流．





18.某小灯泡工作时两端的电压是2.5 V，用电流表测得此时的电流是500 mA.求此灯泡工作时的电阻是多少？


19.如图所示电路中，已知电源电压为12 V且保持不变，R1＝20 Ω，当开关闭合后，电流表的示数为0.4 A则电压表的示数为________；电阻R2的阻值为______．





五、作图题(共1小题)


20.在“探究通过定值电阻的电流与电压的关系”实验中：





(1)如图所示，用笔画线代替导线，将实验电路连接完整(要求滑片左移时，滑动变阻器接入电路的阻值变小)；


(2)在虚线框中画出实验电路图．





答案解析


1.【答案】C


【解析】将导线K的a端移至接线柱A时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压，示数不变，不能进行实验探究，故A不可行；将导线L的b端移至接线柱B时，滑动变阻器可以改变用电器两端的电压，但电压表测电源的电压，示数不变，不能进行实验探究，故B不可行；将导线M的c端移至接线柱B时，电压表测用电器两端的电压，通过移动滑片可以改变用电器两端的电压，进行实验探究，故C可行；将导线L的b端移至接线柱D时，滑动变阻器被断路，不能改变用电器两端的电压，无法进行实验探究，故D不可行．


2.【答案】D


【解析】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻．不符合题意．


B项电压表 V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻．不符合题意．


C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻．不符合题意．


D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻．符合题意．


3.【答案】B


【解析】探究电流与电阻的关系实验中，应用控制变量法，每次更换电阻后，应调节滑动变阻器滑片，保持电阻两端电压不变，该实验中只要保证电阻两端电压不变即可，电流不必成倍数变化；故B正确．


4.【答案】D


【解析】在研究电流与电压的实验中，对同一导体，改变加在两端的电压，发现通过的电流也随之改变，但电压与电流的比值不变，换其他导体，也能得出同样结论．故选D.


5.【答案】D


【解析】因为两电阻串联，所以总电阻：R＝R1＋R2＝6 Ω＋3 Ω＝9 Ω.


6.【答案】B


【解析】因为串联电路中总电阻等于各部分电阻之和，所以当滑动变阻器连入电阻为0时，电路中的电阻为20 Ω；当滑动变阻器连入电阻最大为60 Ω时，电路中的总电阻为20 Ω＋60 Ω＝80 Ω，所以串联的总电阻的变化范围为20 Ω～80 Ω.


7.【答案】C


【解析】S2闭合前后，电压表始终测电源的电压，


电压表的示数不变；


并联电路各支路独立工作、互不影响，


S2闭合前后，R2支路的电流不变，即A2的示数不变；


并联电路干路电流等于各支路电流之和，


S2闭合前测R1支路电流，闭合后测干路电流的电流表A1的示数变大．


8.【答案】B


【解析】


9.【答案】C


【解析】串联电路总电阻等于两个电阻之和，所以R总＝R1＋R2＝5 Ω＋10 Ω＝15 Ω.


10.【答案】B


【解析】根据I＝，导体电阻R＝＝＝10 Ω；导体两端电压为6 V时，导体材料、长度、横截面积不变，导体电阻不变，仍为10 Ω.


11.【答案】D


【解析】U＝10 V，I＝0.4 A，导体的电阻为：R＝＝＝25 Ω；


导体的电阻与两端的电压、通过的电流无关，


导体两端电压变为25 V，即电压U′＝25 V时，导体的电阻值不变，此时通过电阻的电流I′＝＝＝1 A．故选D.


12.【答案】A


【解析】电铃正常工作时的电压U电铃＝6 V，电流I＝1 A，因为电源电压12 V大于电铃正常工作时的电压6 V，


所以，要使电铃能在12 V的电路上正常工作，必须给它串联一个电阻，故C、D错误；


串联电路中各处的电流相等，串联电路中总电压等于各分电压之和，所以串联电阻两端的电压：UR＝U－U电铃＝12 V－6 V＝6 V，


由I＝可得，串联电阻的阻值：R＝＝＝6 Ω，故A正确，B错误．


13.【答案】电压 电阻 欧姆 欧姆 I＝


【解析】导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比．这是由德国物理学家欧姆做了大量实验归纳得出的．


电流用字母I表示，电压用字母U表示，电阻用字母R表示，那么这三个物理量之间的关系用公式表示就是I＝.


14.【答案】(1)





(2)定值电阻R1短路 0.36 (3)电压 A (5)反


【解析】(1)电压表与电阻并联，由于电源电压为3 V，所以应选择0～3 V的量程，滑动变阻器已接了下面一个接线柱，可再接上面任意一个接线柱；


(2)电流表有示数，电压表无示数，说明与电压表并联部分发生短路，或定值电阻R1短路，由乙图知，电流表的量程为0～0.6 A，分度值为0.02 A，示数为0.36 A；


(3)将5 Ω电阻换成10 Ω后，电压表的示数会变大，所以应该增大滑动变阻器的阻值，即应将滑动变阻器的滑片P向A移动，使电压表仍为原来的示数不变；


(5)由表格中数据可知，电流和电阻的关系为：当电压一定时，通过导体中的电流与电阻成反比．


15.【答案】2 0.5 4


【解析】由图甲知，Rx与R串联，电压表测Rx两端的电压，电流表测电路中电流，由图乙知，电压表使用0～3 V量程，分度值为0.1 V，Rx两端电压为2 V；由图丙知，电流表使用0～0.6 A量程，分度值0.02 A，通过Rx的电流为0.5 A；由I＝可得Rx的阻值：Rx＝＝＝4 Ω.


16.【答案】(1)





(2)①连接电路时未断开开关；②滑动变阻器同时接了上面两个接线柱或下面两个接线柱．


【解析】


17.【答案】解：由电路图可知，两电阻并联，


因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路的等效电阻：R＝＝＝4.5 Ω，


因并联电路中各支路两端的电压相等，所以，由I＝可得，电源的电压：U＝I1R1＝1 A×6 Ω＝6 V，


干路电流：I＝＝≈1.33 A.


答：电路的等效电阻为4.5 Ω、电源电压为6 V、干路里的电流为1.33 A.


【解析】由电路图可知，两电阻并联，根据并联电路的电阻特点求出电路的等效电阻，根据并联电路的电压特点和欧姆定律求出电源的电压，根据欧姆定律求出干路电流．


18.【答案】解：由题可知，根据I＝可得：


R＝＝A＝5 Ω.


答：此灯泡工作时的电阻是5 Ω.


【解析】根据欧姆定律I＝可解，注意单位的换算．


19.【答案】4 V 10 Ω


【解析】由电路图可知，两电阻串联，电压表测电阻R2两端的电压，电流表测电路中的电流．


根据欧姆定律可得，R1两端的电压：


U1＝IR1＝0.4 A×20 Ω＝8 V，


串联电路中总电压等于各分电压之和，


电阻R2两端的电压即电压表的示数：


U2＝U－U1＝12 V－8 V＝4 V；


电阻R2的阻值：R2＝＝＝10 Ω


20.【答案】


【解析】
