物理九年级全册第十六章 电压 电阻第1节 电压课后测评

这是一份物理九年级全册第十六章 电压 电阻第1节 电压课后测评，共8页。试卷主要包含了5VB．1等内容，欢迎下载使用。

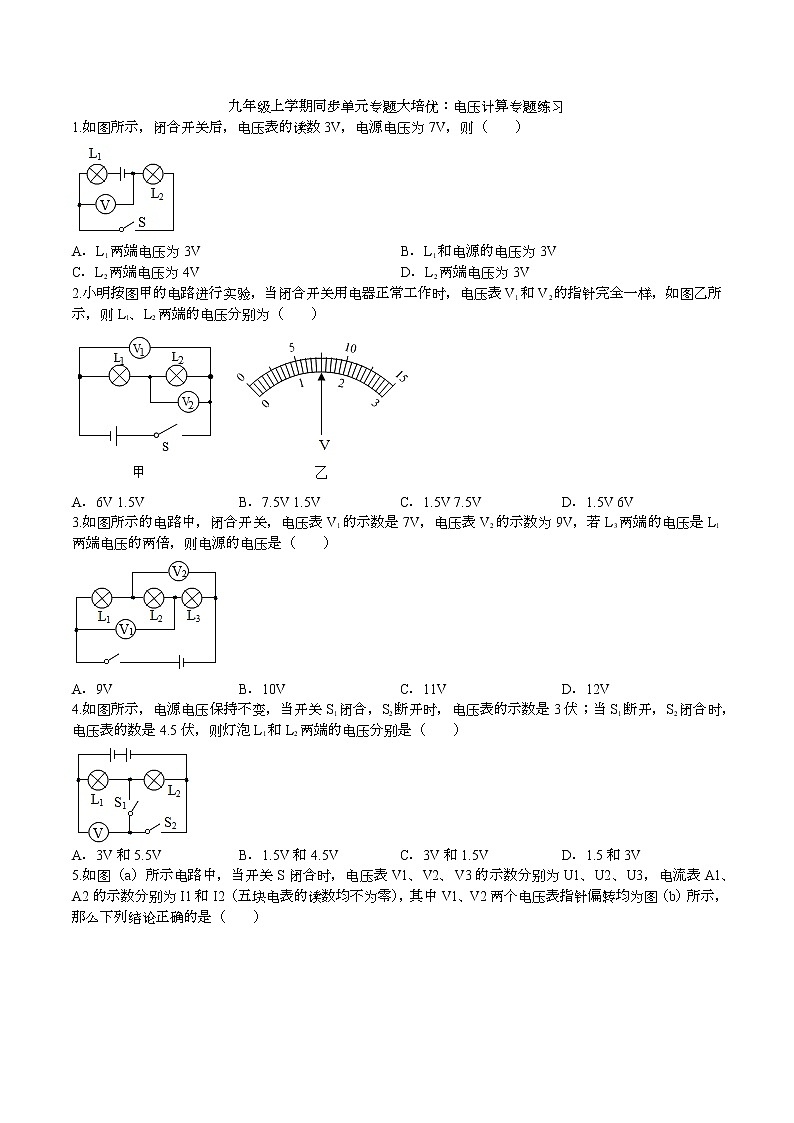

1.如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（ ）





A．L1两端电压为3VB．L1和电源的电压为3V


C．L2两端电压为4VD．L2两端电压为3V


2.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为（ ）





A．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V


3.如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（ ）





A．9VB．10VC．11VD．12V


4.如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表的示数是3伏；当S1断开，S2闭合时，电压表的数是4.5伏，则灯泡L1和L2两端的电压分别是（ ）





A．3V和5.5VB．1.5V和4.5VC．3V和1.5VD．1.5和3V

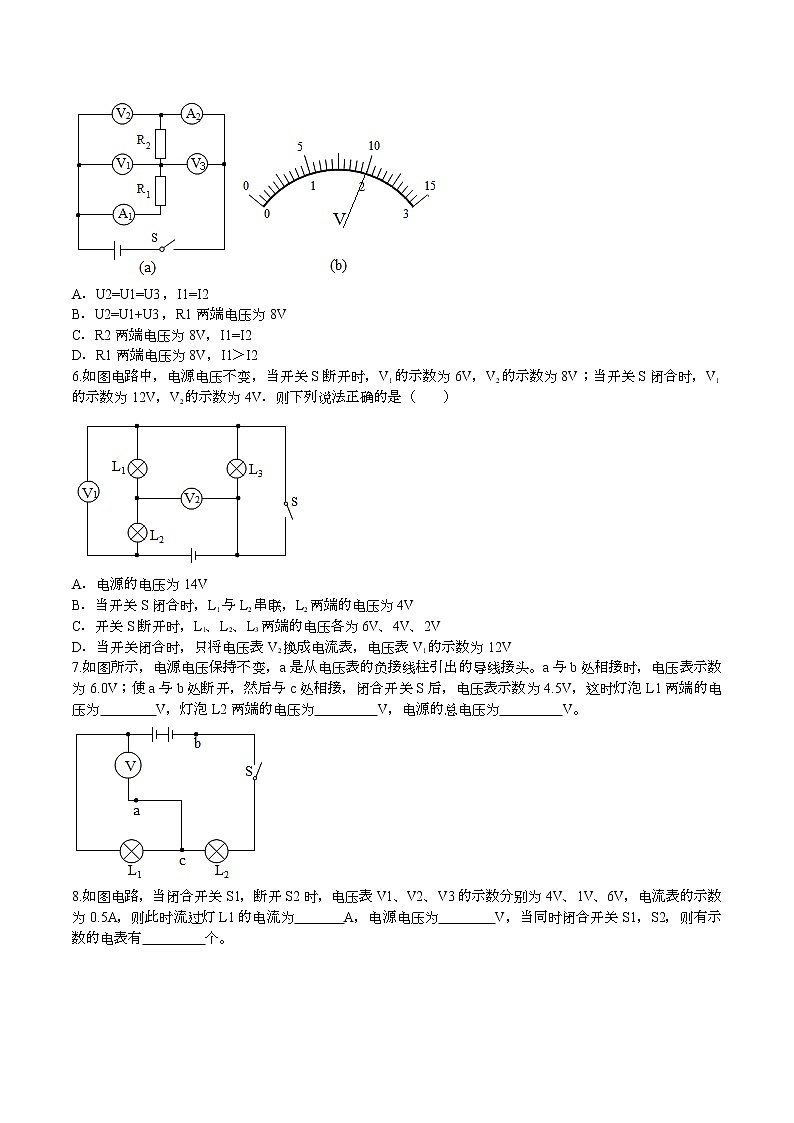

5.如图（a）所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1和I2（五块电表的读数均不为零），其中V1、V2两个电压表指针偏转均为图（b）所示，那么下列结论正确的是（ ）





A．U2=U1=U3，I1=I2


B．U2=U1+U3，R1两端电压为8V


C．R2两端电压为8V，I1=I2


D．R1两端电压为8V，I1＞I2


6.如图电路中，电源电压不变，当开关S断开时，V1的示数为6V，V2的示数为8V；当开关S闭合时，V1的示数为12V，V2的示数为4V．则下列说法正确的是（ ）





A．电源的电压为14V


B．当开关S闭合时，L1与L2串联，L2两端的电压为4V


C．开关S断开时，L1、L2、L3两端的电压各为6V、4V、2V


D．当开关闭合时，只将电压表V2换成电流表，电压表V1的示数为12V


7.如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，这时灯泡L1两端的电压为 V，灯泡L2两端的电压为 V，电源的总电压为 V。





8.如图电路，当闭合开关S1，断开S2时，电压表V1、V2、V3的示数分别为4V、1V、6V，电流表的示数为0.5A，则此时流过灯L1的电流为 A，电源电压为 V，当同时闭合开关S1，S2，则有示数的电表有 个。

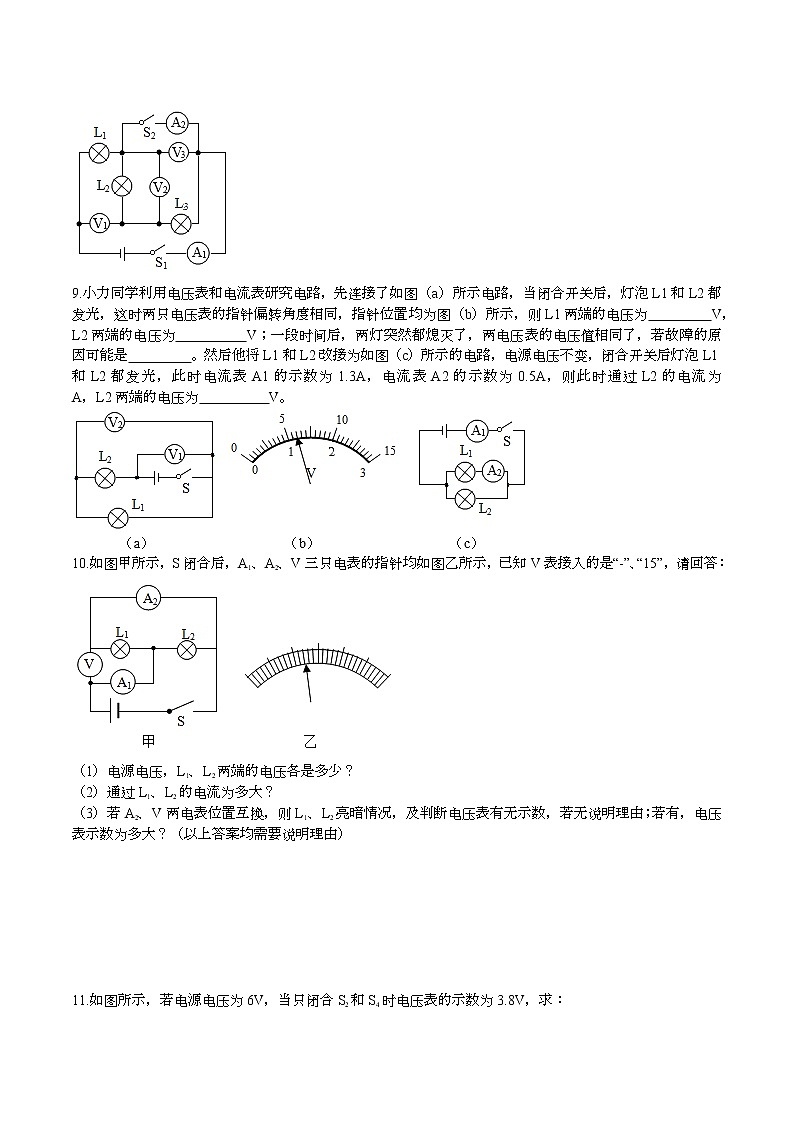

9.小力同学利用电压表和电流表研究电路，先连接了如图（a）所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图（b）所示，则L1两端的电压为 V，L2两端的电压为 V；一段时间后，两灯突然都熄灭了，两电压表的电压值相同了，若故障的原因可能是 。然后他将L1和L2改接为如图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为1.3A，电流表A2的示数为0.5A，则此时通过L2的电流为 A，L2两端的电压为 V。





10.如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“-”、“15”，请回答：





（1）电源电压，L1、L2两端的电压各是多少？


（2）通过L1、L2的电流为多大？


（3）若A2、V两电表位置互换，则L1、L2亮暗情况，及判断电压表有无示数，若无说明理由；若有，电压表示数为多大？（以上答案均需要说明理由）























11.如图所示，若电源电压为6V，当只闭合S2和S4时电压表的示数为3.8V，求：





（1）L1和L2两端的电压各为多少？


（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，求灯L1和L2通过的电流为多少？


（3）若将S1，S2和S3同时闭合会发生什么现象？


























12.如图电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V；当开S闭合时，V1的示数为9V，V2的示数为5.4V．求：





（1）电源的电压为多少？


（2）开关S闭合后，L2两端的电压？


（3）开关S断开时，L1两端的电压？











九年级上学期同步单元专题大培优：电压计算专题练习答案


1.如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（ ）





A．L1两端电压为3VB．L1和电源的电压为3V


C．L2两端电压为4VD．L2两端电压为3V


答案：D


2.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为（ ）





A．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V


答案：A


3.如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（ ）





A．9VB．10VC．11VD．12V


答案：C


4.如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表的示数是3伏；当S1断开，S2闭合时，电压表的数是4.5伏，则灯泡L1和L2两端的电压分别是（ ）





A．3V和5.5VB．1.5V和4.5VC．3V和1.5VD．1.5和3V


答案：C


5.如图（a）所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1和I2（五块电表的读数均不为零），其中V1、V2两个电压表指针偏转均为图（b）所示，那么下列结论正确的是（ ）





A．U2=U1=U3，I1=I2


B．U2=U1+U3，R1两端电压为8V


C．R2两端电压为8V，I1=I2


D．R1两端电压为8V，I1＞I2


答案：C


6.如图电路中，电源电压不变，当开关S断开时，V1的示数为6V，V2的示数为8V；当开关S闭合时，V1的示数为12V，V2的示数为4V．则下列说法正确的是（ ）





A．电源的电压为14V


B．当开关S闭合时，L1与L2串联，L2两端的电压为4V


C．开关S断开时，L1、L2、L3两端的电压各为6V、4V、2V


D．当开关闭合时，只将电压表V2换成电流表，电压表V1的示数为12V


答案：D


7.如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头。a与b处相接时，电压表示数为6.0V；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为4.5V，这时灯泡L1两端的电压为 V，灯泡L2两端的电压为 V，电源的总电压为 V。





答案：4.5 1.5 6


8.如图电路，当闭合开关S1，断开S2时，电压表V1、V2、V3的示数分别为4V、1V、6V，电流表的示数为0.5A，则此时流过灯L1的电流为 A，电源电压为 V，当同时闭合开关S1，S2，则有示数的电表有 个。





答案：0.5 9 三


9.小力同学利用电压表和电流表研究电路，先连接了如图（a）所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图（b）所示，则L1两端的电压为 V，L2两端的电压为 V；一段时间后，两灯突然都熄灭了，两电压表的电压值相同了，若故障的原因可能是 。然后他将L1和L2改接为如图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为1.3A，电流表A2的示数为0.5A，则此时通过L2的电流为 A，L2两端的电压为 V。





答案：1.2；4.8；L1断路；0.8；6。


10.如图甲所示，S闭合后，A1、A2、V三只电表的指针均如图乙所示，已知V表接入的是“-”、“15”，请回答：





（1）电源电压，L1、L2两端的电压各是多少？


（2）通过L1、L2的电流为多大？


（3）若A2、V两电表位置互换，则L1、L2亮暗情况，及判断电压表有无示数，若无说明理由；若有，电压表示数为多大？（以上答案均需要说明理由）


答案：（1）电源电压，L1、L2两端的电压都为6V；（2）通过L1的电流为0.24A，通过L2的电流为0.96A；


（3）若A2、V两电表位置互换，电路为L2的基本电路，L2亮，A1有示数，由于L1短路而不亮；A2与电压表V串联，由于电压表内阻非常大，通过的电流几乎为0，A2无示数；电压表测电源电压，示数为6V。








11.如图所示，若电源电压为6V，当只闭合S2和S4时电压表的示数为3.8V，求：





（1）L1和L2两端的电压各为多少？


（2）当只闭合S1和S3时，电流表A1和A2的示数分别为0.28A和0.6A，求灯L1和L2通过的电流为多少？


（3）若将S1，S2和S3同时闭合会发生什么现象？


答案：（1）L1和L2两端的电压分别为3.8V和2.2V；


（2）当只闭合S1和S3时，灯L1和L2通过的电流分别为0.28A和0.32A；


（3）若将S1，S2和S3同时闭合电源会被短路。

















12.如图电路中，电源电压不变，当开关S断开时，V1的示数为5V，V2的示数为7V；当开S闭合时，V1的示数为9V，V2的示数为5.4V．求：





（1）电源的电压为多少？


（2）开关S闭合后，L2两端的电压？


（3）开关S断开时，L1两端的电压？


答案：（1）电源的电压为9V；


（2）开关S闭合后，L2两端的电压为3.6V；


（3）开关S断开时，L1两端的电压为3V。
