人教版九年级全册第2节 电流和电路测试题
展开
这是一份人教版九年级全册第2节 电流和电路测试题，共10页。试卷主要包含了2 电流和电路 课时练习等内容，欢迎下载使用。

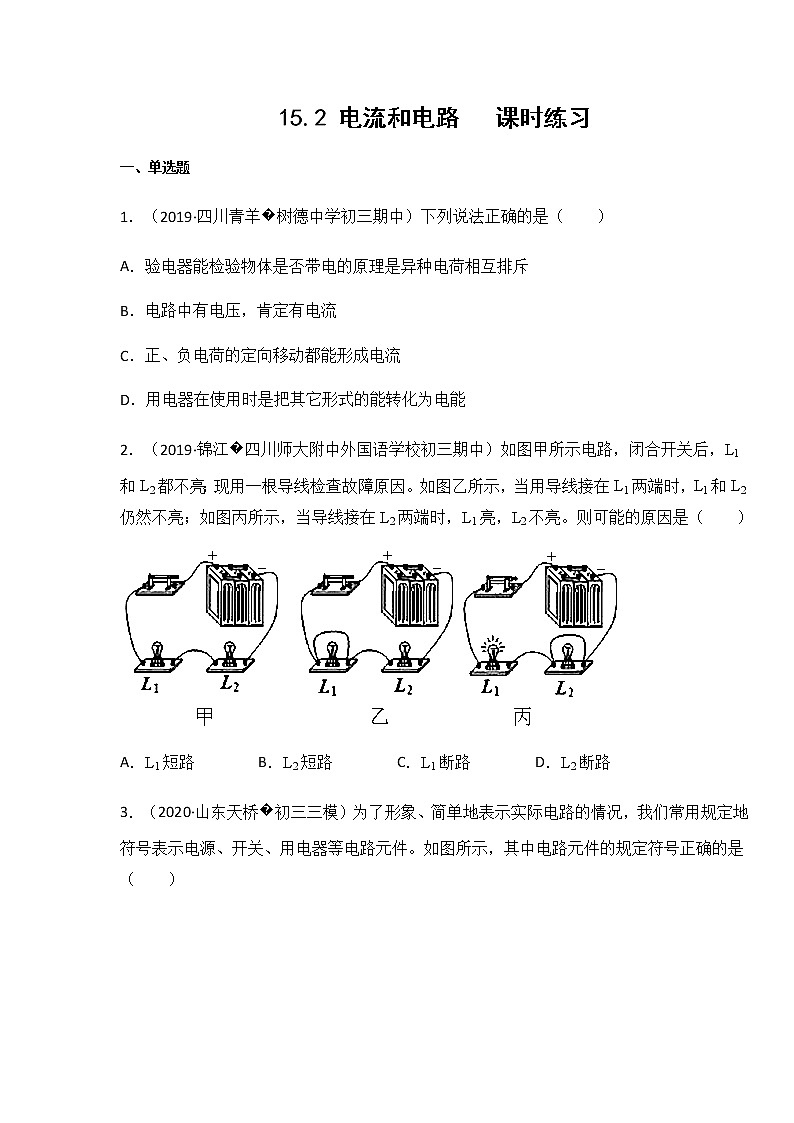

一、单选题
1．（2019·四川青羊�树德中学初三期中）下列说法正确的是（ ）
A．验电器能检验物体是否带电的原理是异种电荷相互排斥
B．电路中有电压，肯定有电流
C．正、负电荷的定向移动都能形成电流
D．用电器在使用时是把其它形式的能转化为电能
2．（2019·锦江�四川师大附中外国语学校初三期中）如图甲所示电路，闭合开关后，L1和L2都不亮；现用一根导线检查故障原因。如图乙所示，当用导线接在L1两端时，L1和L2仍然不亮；如图丙所示，当导线接在L2两端时，L1亮，L2不亮。则可能的原因是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路

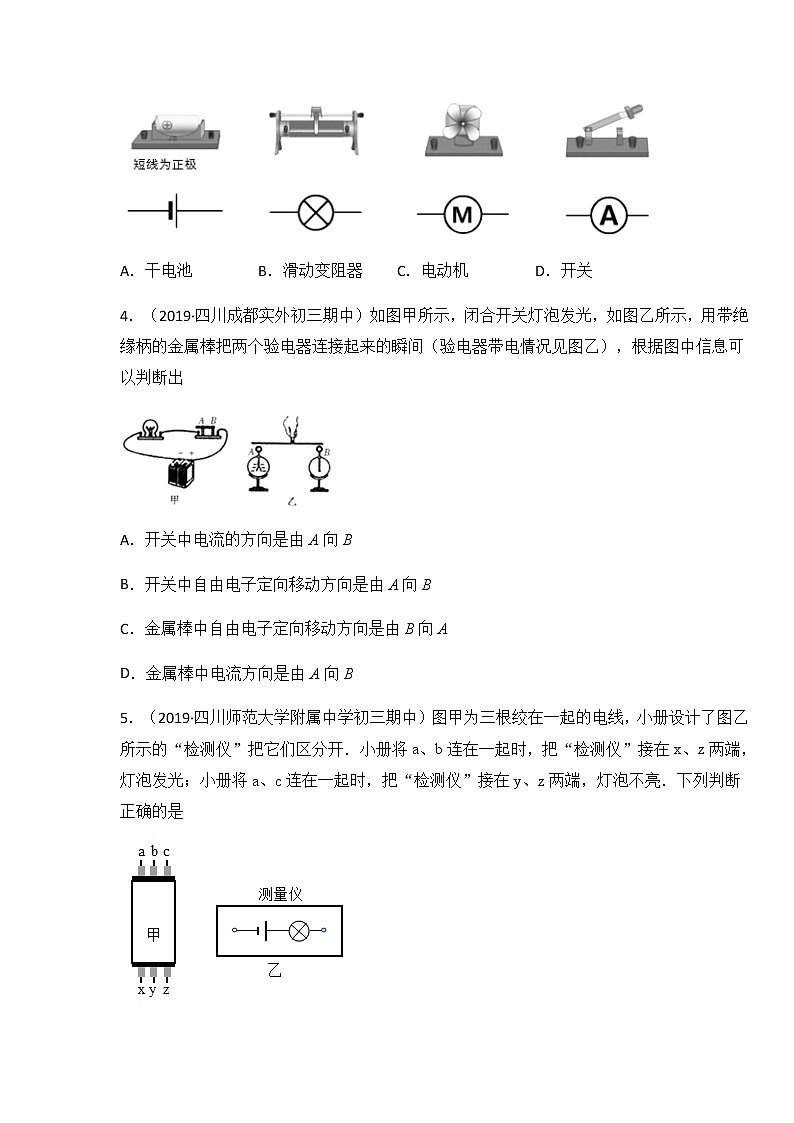

3．（2020·山东天桥�初三三模）为了形象、简单地表示实际电路的情况，我们常用规定地符号表示电源、开关、用电器等电路元件。如图所示，其中电路元件的规定符号正确的是（ ）
A．干电池B．滑动变阻器C．电动机D．开关
4．（2019·四川成都实外初三期中）如图甲所示，闭合开关灯泡发光，如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙），根据图中信息可以判断出
A．开关中电流的方向是由A向B
B．开关中自由电子定向移动方向是由A向B
C．金属棒中自由电子定向移动方向是由B向A
D．金属棒中电流方向是由A向B

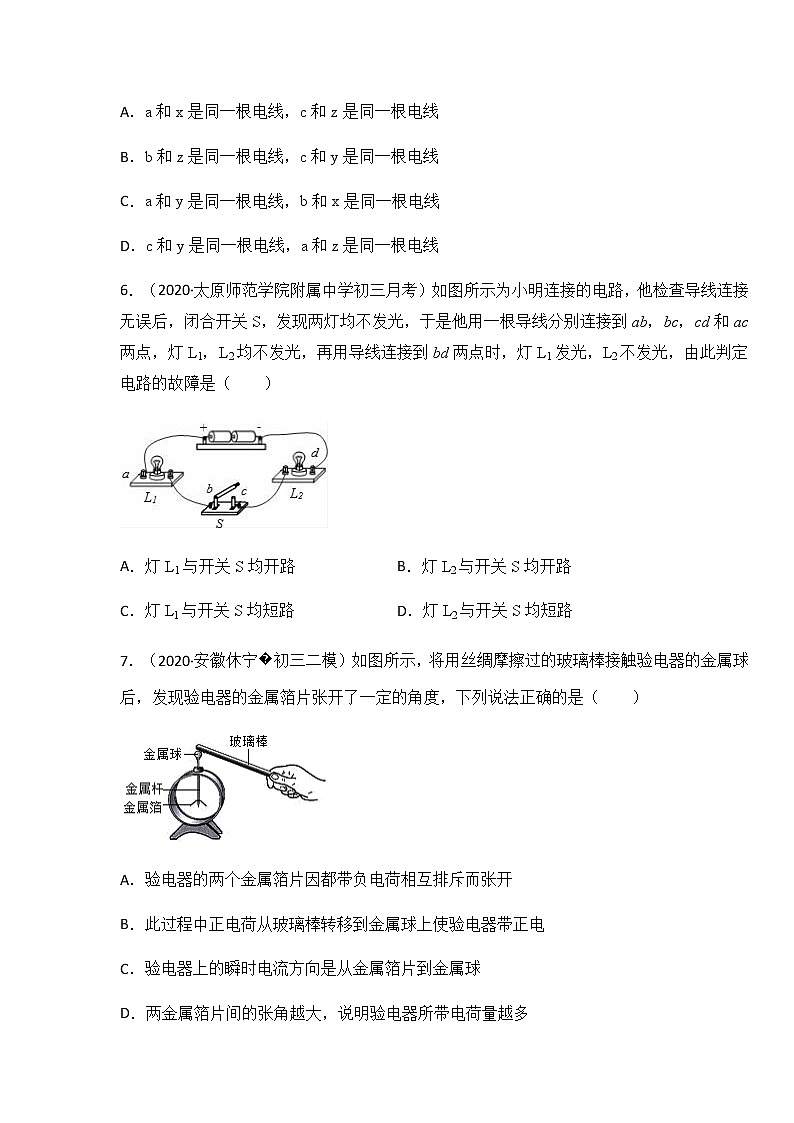

5．（2019·四川师范大学附属中学初三期中）图甲为三根绞在一起的电线，小册设计了图乙所示的“检测仪”把它们区分开．小册将a、b连在一起时，把“检测仪”接在x、z两端，灯泡发光；小册将a、c连在一起时，把“检测仪”接在y、z两端，灯泡不亮．下列判断正确的是
A．a和x是同一根电线，c和z是同一根电线
B．b和z是同一根电线，c和y是同一根电线
C．a和y是同一根电线，b和x是同一根电线
D．c和y是同一根电线，a和z是同一根电线
6．（2020·太原师范学院附属中学初三月考）如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（ ）
A．灯L1与开关S均开路B．灯L2与开关S均开路
C．灯L1与开关S均短路D．灯L2与开关S均短路
7．（2020·安徽休宁�初三二模）如图所示，将用丝绸摩擦过的玻璃棒接触验电器的金属球后，发现验电器的金属箔片张开了一定的角度，下列说法正确的是（ ）
A．验电器的两个金属箔片因都带负电荷相互排斥而张开
B．此过程中正电荷从玻璃棒转移到金属球上使验电器带正电
C．验电器上的瞬时电流方向是从金属箔片到金属球
D．两金属箔片间的张角越大，说明验电器所带电荷量越多
8．（2020·四川巴中�中考真题）如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（ ）
A．L1开路B．L1短路C．L2开路D．L2短路
9．如图所示的电路中，灯泡能发光的电路是（ ）
A．B．C．D．
10．（2019·湖南永州�初三期中）一种声光报警器的电路如图所示，当感应开关S1和S2都闭合时，会出现的现象是
A．灯泡不亮，电铃不响B．灯泡不亮，电铃响
C．灯泡亮，电铃不响D．灯泡亮，电铃响
11．（2020·北京密云�初三期末）如图所示的四个实物图，若将开关S闭合，会发生短路的电路是（ ）
A．B．C．D．
二、多选题
12．（2020·北京石景山�初二期末）下列说法中正确的是
A．只有正电荷的定向移动才能形成电流
B．规定正电荷定向移动的方向为电流方向
C．电源是电路中提供电能的装置
D．只要电路中有电源，电路中就一定有电流
13．（2020·北京朝阳�初三期末）取两个相同的验电器A和B，使A带负电,B不带电，可以看到A的金属箔张开，B的金属箔完全闭合。用带有绝缘柄的金属棒把A和B连接起来(图示)，则下列说法中正确的是
A．验电器的金属箔张开是由于同种电荷互相排斥
B．用金属棒连接后，B的金属箔会张开
C．用金属棒连接后，金属棒中所形成的电流方向由M指向N
D．用金属棒连接后，A中的电荷全部移动到B
三、填空题
14．（2019·山西河津�初三月考）如图所示电路中，两个灯泡始终都完好，当开关S闭合时，L1、L2 的发光情况是______，此电路的状态是______；当开关S和S1都闭合时，L1、L2的发光情况是 ______，一部分灯不发光的电路的状态是______。
15．（2019·湖南常德�中考真题）有甲、乙、丙三个带电小球，已知甲球带正电，当甲和不带电的验电器金属球接触时电流的方向是__________________（选填“从甲到验电器”或“从验电器到甲”）；若甲排斥乙，乙吸引丙，则丙球带_________电。
16．（2020·山东邹城市第四中学初三其他）如图是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置：“定时开关”是到达设定时间，自动断开的开关．闭合开关S，当“定时开关”处于_____（选填“断开”或“闭合”）状态时，播放器会播放音乐；若“播放器”不播放音乐，因为播放器_________ （选填“断路”或“被短路”）．
17．（2020·江苏建湖�初三二模）无风的周末，爸爸开着电动汽车带我们去海边游玩，给汽车蓄电池充电时，如图所示，蓄电池相当于___（选填“用电器”或“电源”）；感觉到沙滩上的沙子烫脚，而海水却很凉，这是因为水的___较大的缘故：仔细观察还发现此时空气吹向_____（选填“大海”或“沙滩”）。
18．（2020·贵州贵阳�初三其他）给蓄电池充电时，蓄电池相当于_____ （填“用电器”或“电源”）；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了_____的故障。
19．（2020·湖北宜昌�初三期末）如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
20．（2020·辽宁望花�初三一模）如图所示为妈妈新买的一辆电动车，行驶过程中由电池供电为车提供动力，行驶过程中由电池供电为车提供动力，将_____能转化为_____能，充电过程中电池相当于一个_____（电源/用电器）。
21．（2019·黑龙江南岗�初三期末）电荷的_____形成电流。物理学中规定_____移动的方向为电流方向，金属导体中的电流方向跟_____移动方向相反。
22．（2020·湖南桃江�初三期末）金属导体中的电流是由自由电子的定向移动形成的，自由电子带________电（选填“正”或“负”），其定向移动方向与电路中的电流方向________（选填“一致”或“相反”）。
23．（2019·河北卢龙�初三期中）国产某品牌的油电混合动力汽车符合国六标准，给汽车蓄电池充电时，蓄电池相当于_____（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，能与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带_____电。电荷量的单位是____。
24．（2019·中卫市宣和中学初三期中）如下图所示，此时电路处于_______状态；当开关闭合时，小灯泡正常发光，此时电路处于______状态，如果用一根导线把L1的两个接线柱连在一起，电路处于_______状态，此时小灯泡L2______发光（填“会”或“不会”）。
25．（2020·江苏邳州�初三期末）如图所示的甲、乙、丙三个电路中，器材均完好，且连接紧密．处于通路状态的是_____图，处于断路状态的是_____图，处于短路状态的是_____图．
参考答案
1．C
2．D
3．C
4．B
5．B
6．B
7．D
8．A
9．C
10．B
11．C
12．BC
13．AB
14．L1、L2都发光 通路 L1发光L2不发光 短路
15．从甲到验电器 负
16．断开 被短路
17．用电器 比热容 沙滩
18．用电器 短路
19．用电器 化学能
20．电. 机械 用电器
21．定向移动 正电荷 自由电子
22．负 相反
23．用电器 负 库（仑）
24．断路 通路 短路 会
25．丙 甲 乙
一、单选题
1．（2019·四川青羊�树德中学初三期中）下列说法正确的是（ ）
A．验电器能检验物体是否带电的原理是异种电荷相互排斥
B．电路中有电压，肯定有电流
C．正、负电荷的定向移动都能形成电流
D．用电器在使用时是把其它形式的能转化为电能
2．（2019·锦江�四川师大附中外国语学校初三期中）如图甲所示电路，闭合开关后，L1和L2都不亮；现用一根导线检查故障原因。如图乙所示，当用导线接在L1两端时，L1和L2仍然不亮；如图丙所示，当导线接在L2两端时，L1亮，L2不亮。则可能的原因是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
3．（2020·山东天桥�初三三模）为了形象、简单地表示实际电路的情况，我们常用规定地符号表示电源、开关、用电器等电路元件。如图所示，其中电路元件的规定符号正确的是（ ）
A．干电池B．滑动变阻器C．电动机D．开关
4．（2019·四川成都实外初三期中）如图甲所示，闭合开关灯泡发光，如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙），根据图中信息可以判断出
A．开关中电流的方向是由A向B
B．开关中自由电子定向移动方向是由A向B
C．金属棒中自由电子定向移动方向是由B向A
D．金属棒中电流方向是由A向B
5．（2019·四川师范大学附属中学初三期中）图甲为三根绞在一起的电线，小册设计了图乙所示的“检测仪”把它们区分开．小册将a、b连在一起时，把“检测仪”接在x、z两端，灯泡发光；小册将a、c连在一起时，把“检测仪”接在y、z两端，灯泡不亮．下列判断正确的是
A．a和x是同一根电线，c和z是同一根电线
B．b和z是同一根电线，c和y是同一根电线
C．a和y是同一根电线，b和x是同一根电线
D．c和y是同一根电线，a和z是同一根电线
6．（2020·太原师范学院附属中学初三月考）如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（ ）
A．灯L1与开关S均开路B．灯L2与开关S均开路
C．灯L1与开关S均短路D．灯L2与开关S均短路
7．（2020·安徽休宁�初三二模）如图所示，将用丝绸摩擦过的玻璃棒接触验电器的金属球后，发现验电器的金属箔片张开了一定的角度，下列说法正确的是（ ）
A．验电器的两个金属箔片因都带负电荷相互排斥而张开
B．此过程中正电荷从玻璃棒转移到金属球上使验电器带正电
C．验电器上的瞬时电流方向是从金属箔片到金属球
D．两金属箔片间的张角越大，说明验电器所带电荷量越多
8．（2020·四川巴中�中考真题）如图所示，电源电压不变，闭合开关，两灯正常发光，电压表和电流表都有示数。一段时间之后，一个电表示数变小，另一个不变，则故障可能是（ ）
A．L1开路B．L1短路C．L2开路D．L2短路
9．如图所示的电路中，灯泡能发光的电路是（ ）
A．B．C．D．
10．（2019·湖南永州�初三期中）一种声光报警器的电路如图所示，当感应开关S1和S2都闭合时，会出现的现象是
A．灯泡不亮，电铃不响B．灯泡不亮，电铃响
C．灯泡亮，电铃不响D．灯泡亮，电铃响
11．（2020·北京密云�初三期末）如图所示的四个实物图，若将开关S闭合，会发生短路的电路是（ ）
A．B．C．D．
二、多选题
12．（2020·北京石景山�初二期末）下列说法中正确的是
A．只有正电荷的定向移动才能形成电流
B．规定正电荷定向移动的方向为电流方向
C．电源是电路中提供电能的装置
D．只要电路中有电源，电路中就一定有电流
13．（2020·北京朝阳�初三期末）取两个相同的验电器A和B，使A带负电,B不带电，可以看到A的金属箔张开，B的金属箔完全闭合。用带有绝缘柄的金属棒把A和B连接起来(图示)，则下列说法中正确的是
A．验电器的金属箔张开是由于同种电荷互相排斥
B．用金属棒连接后，B的金属箔会张开
C．用金属棒连接后，金属棒中所形成的电流方向由M指向N
D．用金属棒连接后，A中的电荷全部移动到B
三、填空题
14．（2019·山西河津�初三月考）如图所示电路中，两个灯泡始终都完好，当开关S闭合时，L1、L2 的发光情况是______，此电路的状态是______；当开关S和S1都闭合时，L1、L2的发光情况是 ______，一部分灯不发光的电路的状态是______。
15．（2019·湖南常德�中考真题）有甲、乙、丙三个带电小球，已知甲球带正电，当甲和不带电的验电器金属球接触时电流的方向是__________________（选填“从甲到验电器”或“从验电器到甲”）；若甲排斥乙，乙吸引丙，则丙球带_________电。
16．（2020·山东邹城市第四中学初三其他）如图是一种定时课间音乐播放装置的原理图，“播放器”是有电流通过时会播放音乐的装置：“定时开关”是到达设定时间，自动断开的开关．闭合开关S，当“定时开关”处于_____（选填“断开”或“闭合”）状态时，播放器会播放音乐；若“播放器”不播放音乐，因为播放器_________ （选填“断路”或“被短路”）．
17．（2020·江苏建湖�初三二模）无风的周末，爸爸开着电动汽车带我们去海边游玩，给汽车蓄电池充电时，如图所示，蓄电池相当于___（选填“用电器”或“电源”）；感觉到沙滩上的沙子烫脚，而海水却很凉，这是因为水的___较大的缘故：仔细观察还发现此时空气吹向_____（选填“大海”或“沙滩”）。
18．（2020·贵州贵阳�初三其他）给蓄电池充电时，蓄电池相当于_____ （填“用电器”或“电源”）；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了_____的故障。
19．（2020·湖北宜昌�初三期末）如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
20．（2020·辽宁望花�初三一模）如图所示为妈妈新买的一辆电动车，行驶过程中由电池供电为车提供动力，行驶过程中由电池供电为车提供动力，将_____能转化为_____能，充电过程中电池相当于一个_____（电源/用电器）。
21．（2019·黑龙江南岗�初三期末）电荷的_____形成电流。物理学中规定_____移动的方向为电流方向，金属导体中的电流方向跟_____移动方向相反。
22．（2020·湖南桃江�初三期末）金属导体中的电流是由自由电子的定向移动形成的，自由电子带________电（选填“正”或“负”），其定向移动方向与电路中的电流方向________（选填“一致”或“相反”）。
23．（2019·河北卢龙�初三期中）国产某品牌的油电混合动力汽车符合国六标准，给汽车蓄电池充电时，蓄电池相当于_____（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，能与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带_____电。电荷量的单位是____。
24．（2019·中卫市宣和中学初三期中）如下图所示，此时电路处于_______状态；当开关闭合时，小灯泡正常发光，此时电路处于______状态，如果用一根导线把L1的两个接线柱连在一起，电路处于_______状态，此时小灯泡L2______发光（填“会”或“不会”）。
25．（2020·江苏邳州�初三期末）如图所示的甲、乙、丙三个电路中，器材均完好，且连接紧密．处于通路状态的是_____图，处于断路状态的是_____图，处于短路状态的是_____图．
参考答案
1．C
2．D
3．C
4．B
5．B
6．B
7．D
8．A
9．C
10．B
11．C
12．BC
13．AB
14．L1、L2都发光 通路 L1发光L2不发光 短路
15．从甲到验电器 负
16．断开 被短路
17．用电器 比热容 沙滩
18．用电器 短路
19．用电器 化学能
20．电. 机械 用电器
21．定向移动 正电荷 自由电子
22．负 相反
23．用电器 负 库（仑）
24．断路 通路 短路 会
25．丙 甲 乙
