初中物理第1节 家庭电路巩固练习
展开
这是一份初中物理第1节 家庭电路巩固练习，共10页。试卷主要包含了选择题，填空题，作图题等内容，欢迎下载使用。

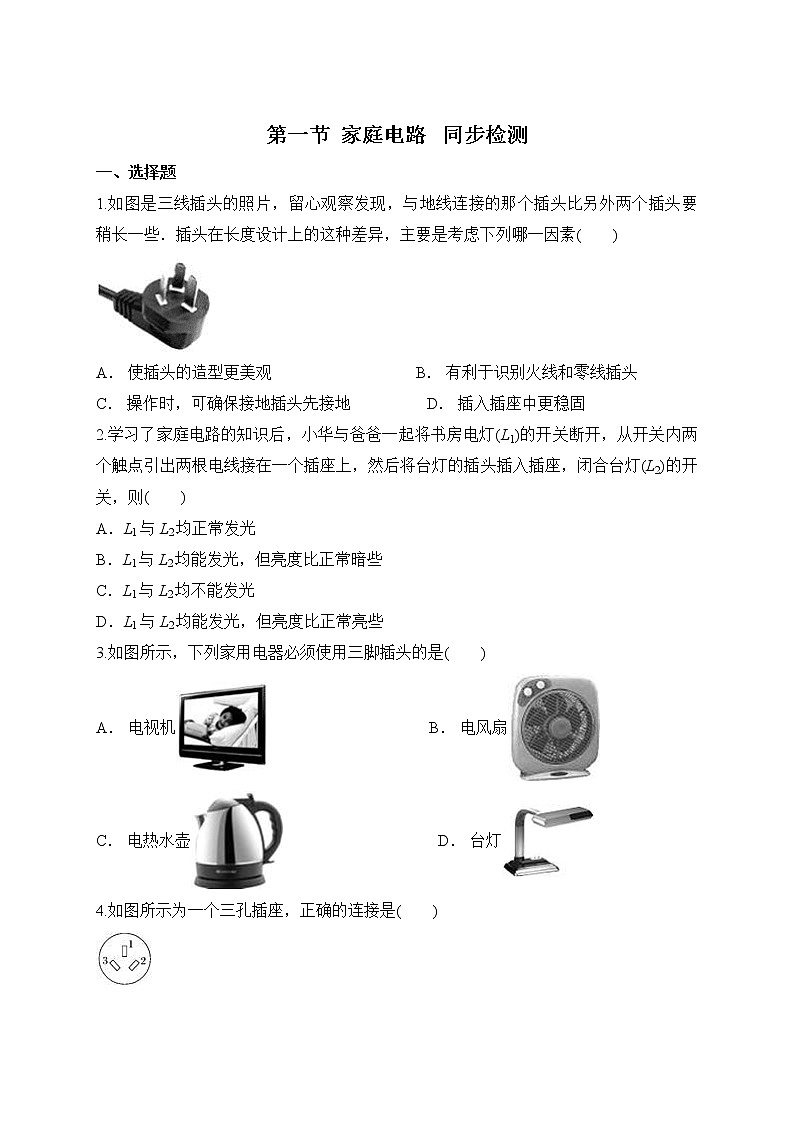

一、选择题
1.如图是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异，主要是考虑下列哪一因素( )
A． 使插头的造型更美观 B． 有利于识别火线和零线插头
C． 操作时，可确保接地插头先接地 D． 插入插座中更稳固
2.学习了家庭电路的知识后，小华与爸爸一起将书房电灯(L1)的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯(L2)的开关，则( )
A．L1与L2均正常发光
B．L1与L2均能发光，但亮度比正常暗些
C．L1与L2均不能发光
D．L1与L2均能发光，但亮度比正常亮些
3.如图所示，下列家用电器必须使用三脚插头的是( )
A． 电视机 B． 电风扇
C． 电热水壶 D． 台灯

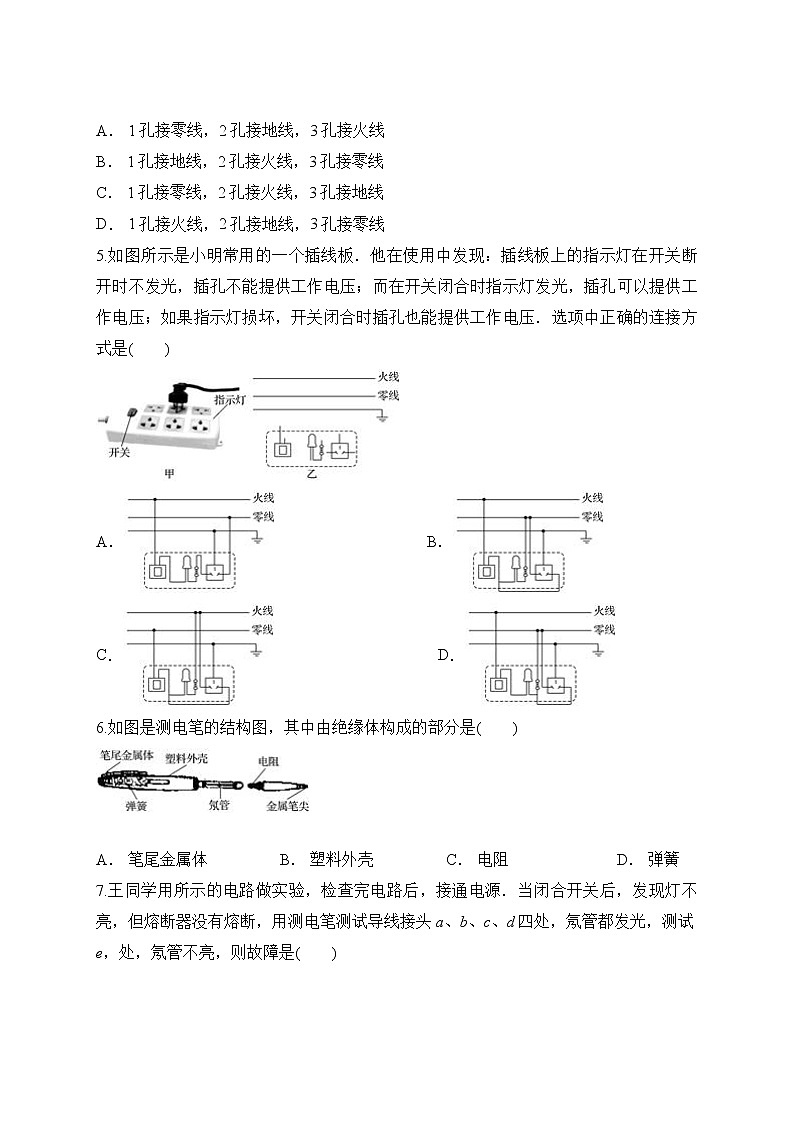

4.如图所示为一个三孔插座，正确的连接是( )
A． 1孔接零线，2孔接地线，3孔接火线
B． 1孔接地线，2孔接火线，3孔接零线
C． 1孔接零线，2孔接火线，3孔接地线
D． 1孔接火线，2孔接地线，3孔接零线
5.如图所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．选项中正确的连接方式是( )
A． B．
C． D．
6.如图是测电笔的结构图，其中由绝缘体构成的部分是( )
A． 笔尾金属体 B． 塑料外壳 C． 电阻 D． 弹簧

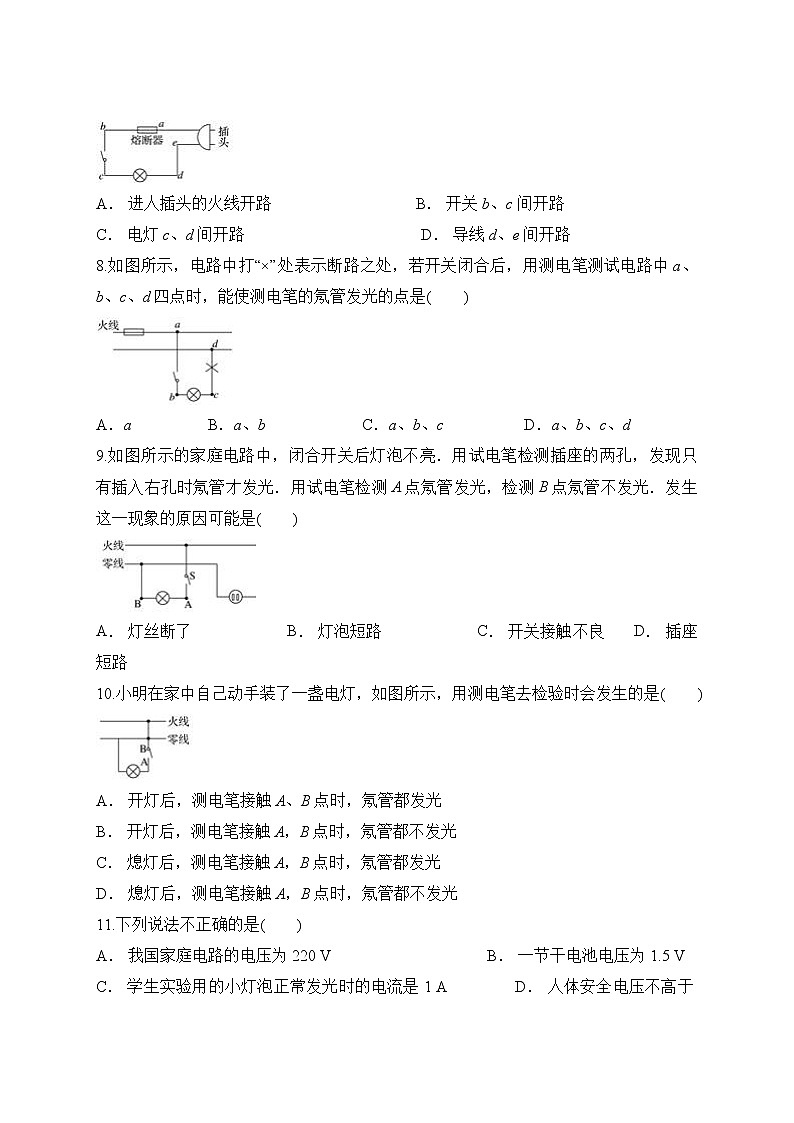

7.王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是( )
A． 进人插头的火线开路 B． 开关b、c间开路
C． 电灯c、d间开路 D． 导线d、e间开路
8.如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是( )
A．a B．a、b C．a、b、c D．a、b、c、d
9.如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是( )
A． 灯丝断了 B． 灯泡短路 C． 开关接触不良 D． 插座短路
10.小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是( )
A． 开灯后，测电笔接触A、B点时，氖管都发光
B． 开灯后，测电笔接触A，B点时，氖管都不发光
C． 熄灯后，测电笔接触A，B点时，氖管都发光
D． 熄灯后，测电笔接触A，B点时，氖管都不发光
11.下列说法不正确的是( )
A． 我国家庭电路的电压为220 V B． 一节干电池电压为1.5 V
C． 学生实验用的小灯泡正常发光时的电流是1 A D． 人体安全电压不高于36 V
12.如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )
A． 电热壶所在电路的B、C间断路
B． 插座的接地线断路
C． 电路的C、D间导线断路
D． 电路的A、B间导线断路
13.在进行家庭电路的改装时，如果不小心使白炽电灯灯座内的零线和火线相接触，闭合开关接通电源，会出现下列哪种情况( )
A． 灯丝被烧断 B． 电灯正常发光
C． 电灯发出暗淡的光 D． 空气开关断开
14.如图是家庭电路简图，两个灯泡均标有“220 V,100 W”，下面说法中不符合安全用电原则的是( )
A． 图中甲的位置应安装电能表
B． 电灯与插座之间是并联的
C． 电灯与开关应串联，且开关控制连接火线的一端
D． 保险丝熔断后在短时间内可以用铜丝代替
15.关于家庭电路，下列说法正确的是( )
A． 控制电灯的开关应安装在零线上
B． 使用金属外壳的家用电器，其外壳必须接地线
C． 电路中的电流过大，一定是发生了短路现象
D． 同时工作的用电器越多，电路的总电阻越大
二、填空题
16.仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示．那么，较长的那根插头E接的是________(选填“火线”、“零线”或“地线”)；你认为这根插头做长点的主要目的是____________________________．
17.小亮家里买的电风扇上带有三脚插头，由于家里没有三孔插座，于是他就把三脚插头插在两孔插座上，电风扇照样工作．这样做的危害是：当金属外壳________时，会造成触电事故．电风扇使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是________，使得扇叶容易吸引灰尘．
18.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是________的(选填“串联”或“并联”)．使用三角插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电．
19.如图所示，各图均有不符合物理原理之处，请你指出其中的错误(至少写出两条)．
(1)____________________；
(2)____________________．
20.芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种方法进行判断，请你分析两种方法各得出什么结论，并说明理由．
方法一：打开电视机可以正常观看电视节目．
方法二：取下灯泡，用电池做电源，连接灯泡、电池和电流表，组成电路，观察电流表，发现指针无偏转．
方法一：结论________．理由__________．
方法二：结论________．理由__________．
三、作图题
21.小明常用的一个插线板由一个三孔和一个二孔插座组成，并带有开关、保险丝功能．如果接入的用电器电流过大，保险丝会熔断，所有插座停止提供工作电压．如果开关断开时所有插孔都不能提供工作电压，闭合时能提供工作电压；根据上述现象请在图中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通．
22.某教室天花板上有多组“220 V 15 W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路．
答案解析
1.C
【解析】插头制作的长一些的要接地线的，可以使用电器在与火线接通之间先使外壳与地线相通，或在拔插头时，先使插头与火线相脱离．
2.B
【解析】开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将台灯的插头插入插座．此时台灯获得的电压小于正常的工作电压，即L1与L2均能发光，但亮度比正常暗些．
3.C
【解析】A、电视机是塑料外壳，所以可以不用三脚插头，故A错误；
B、如图所示的电风扇是塑料外壳，所以可以不用三脚插头，故B错误；
C、如图，电热水壶是金属外壳，所以必须用三脚插头，故C正确；
D、台灯是塑料外壳，所以可以不用三脚插头，故D错误；
4.B
【解析】根据三孔插座的连接原则：左孔接零线，右孔接火线，上孔接地线，对照图片可知，1孔接地线，2孔接火线，3孔接零线，选项B符合题意．
5.B
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全．如图所示：
6.B
【解析】容易导电的物体是导体，不容易导电的物体是绝缘体．
A、笔尾金属体属于导体，不符合题意．
B、塑料外壳是绝缘体，符合题意．
C、电阻是导体，不符合题意．
D、弹簧是导体，不符合题意．
7.D
【解析】由题意可知，测电笔测a、b、c、d四处，氖管都发光，测试e处，氖管不亮，这说明a、b、c、d四处与火线是连通的是，而e处与火线没有连通，所以在d、e之间有断的地方．
8.C
【解析】将测电笔的笔尖接触a处，直接接在火线上，氖管发光；将测电笔的笔尖接触b处，通过闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触c处，通过灯丝、闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触d处，下面是断路，笔尖直接接在零线上，氖管不发光．
9.A
【解析】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测A点氖管发光，检测B点氖管不发光，说明在A、B两点之间出现了断路，可能灯丝断了．
10.A
【解析】开灯后，开关闭合，A、B两点和电路中的火线接触，所以测电笔接触A、B两点氖管会发光，所以选项A会发生，选项B不会发生；
熄灯后，开关断开，B点接触火线，测电笔接触B点时，氖管会发光；A点通过灯泡和零线接触，所以测电笔接触A点时，氖管不会发光，故C、D不会发生．
11.C
【解析】A、我国家庭电路的电压为220 V，故A正确；
B、一节干电池电压为1.5 V，故B正确；
C、学生实验用的小灯泡正常发光时的电流在0.3 A左右，故C错误；
D、对人体安全电压不高于36 V，故D正确．
12.C
【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间开路．
13.D
【解析】白炽灯灯座的两根电线，一根是零线，一根是火线，两根电线接触，闭合开关时，火线和零线直接相连，造成短路，电路中电流过大，使空气开关断开．此时灯泡被短路，灯泡中没有电流通过，不会发光．
14.D
【解析】A、家庭电路中，进户线应先进入电能表．故图中甲的位置应安装电能表，故A符合安全用电原则；
B、电灯与插座之间是并联的，这样工作时才会互不影响，故B符合安全用电原则；
C、电灯与开关应串联，且开关控制连接火线的一端，故C符合安全用电原则；
D、保险丝熔断后如果用铜丝代替，则不能对电路起到保护作用，故D不符合安全用电原则．
15.B
【解析】A、为了安全，控制电灯的开关应安装在火线上，故A错误；
B、家用电器的金属外壳在使用时要接地，以免在使用时用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，避免对人造成伤害，故B正确；
C、电路中的电流过大，可能发生了短路现象，也可能是电路中的总功率过大引起的，故C错误；
D、因为家庭电路为并联电路，因此同时工作的用电器越多，电路的总电阻越小，故D错误．
16.地线 先接通地线(或后断开地线，或确保用电安全)
【解析】地线又称做避雷线，是用来将电流引入大地的导线；电气设备漏电或电压过高时，电流通过地线进入大地，用字母E表示．三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全．
17.带电；扇叶与空气摩擦起电
【解析】(1)三孔插座与三脚插头配合使用，可以防止因用电器外壳漏电而触电，如果把三脚插头插在两孔插座上，一旦金属外壳带电，当人接触时会发生触电事故；
(2)电风扇使用一段时间后，扇叶与空气摩擦起电，由于带电体可以吸引轻小物体，所以扇叶上往往带有一些灰尘．
18.串联 大地
【解析】(1)指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压；说明开关与指示灯是串联的，若是并联会造成电源短路；
(2)使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．
19.手接触了测电笔的金属尖 开关控制了零线
20.没有停电，是灯泡坏了；因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，所以是灯泡坏了；因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了．
【解析】方法一：没有停电，是灯泡坏了．
理由：因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，所以是灯泡坏了．
方法二：灯泡坏了．
理由：因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了．
做法：可以直接换一个新的完好的灯泡接入灯座试试，如果新灯泡能够发光说明旧灯泡是坏的．
21.
【解析】开关接在火线上，保险丝接在火线上，三孔插座是左零线、右火线、上接地，
22.
【解析】开关接在火线上，两只“220 V 15 W”节能灯在家庭电路中应并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联，灯泡的另一端接在零线上．
一、选择题
1.如图是三线插头的照片，留心观察发现，与地线连接的那个插头比另外两个插头要稍长一些．插头在长度设计上的这种差异，主要是考虑下列哪一因素( )
A． 使插头的造型更美观 B． 有利于识别火线和零线插头
C． 操作时，可确保接地插头先接地 D． 插入插座中更稳固
2.学习了家庭电路的知识后，小华与爸爸一起将书房电灯(L1)的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯(L2)的开关，则( )
A．L1与L2均正常发光
B．L1与L2均能发光，但亮度比正常暗些
C．L1与L2均不能发光
D．L1与L2均能发光，但亮度比正常亮些
3.如图所示，下列家用电器必须使用三脚插头的是( )
A． 电视机 B． 电风扇
C． 电热水壶 D． 台灯
4.如图所示为一个三孔插座，正确的连接是( )
A． 1孔接零线，2孔接地线，3孔接火线
B． 1孔接地线，2孔接火线，3孔接零线
C． 1孔接零线，2孔接火线，3孔接地线
D． 1孔接火线，2孔接地线，3孔接零线
5.如图所示是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．选项中正确的连接方式是( )
A． B．
C． D．
6.如图是测电笔的结构图，其中由绝缘体构成的部分是( )
A． 笔尾金属体 B． 塑料外壳 C． 电阻 D． 弹簧
7.王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是( )
A． 进人插头的火线开路 B． 开关b、c间开路
C． 电灯c、d间开路 D． 导线d、e间开路
8.如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是( )
A．a B．a、b C．a、b、c D．a、b、c、d
9.如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是( )
A． 灯丝断了 B． 灯泡短路 C． 开关接触不良 D． 插座短路
10.小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是( )
A． 开灯后，测电笔接触A、B点时，氖管都发光
B． 开灯后，测电笔接触A，B点时，氖管都不发光
C． 熄灯后，测电笔接触A，B点时，氖管都发光
D． 熄灯后，测电笔接触A，B点时，氖管都不发光
11.下列说法不正确的是( )
A． 我国家庭电路的电压为220 V B． 一节干电池电压为1.5 V
C． 学生实验用的小灯泡正常发光时的电流是1 A D． 人体安全电压不高于36 V
12.如图是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正烧水的电热壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把试电笔分别插入插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )
A． 电热壶所在电路的B、C间断路
B． 插座的接地线断路
C． 电路的C、D间导线断路
D． 电路的A、B间导线断路
13.在进行家庭电路的改装时，如果不小心使白炽电灯灯座内的零线和火线相接触，闭合开关接通电源，会出现下列哪种情况( )
A． 灯丝被烧断 B． 电灯正常发光
C． 电灯发出暗淡的光 D． 空气开关断开
14.如图是家庭电路简图，两个灯泡均标有“220 V,100 W”，下面说法中不符合安全用电原则的是( )
A． 图中甲的位置应安装电能表
B． 电灯与插座之间是并联的
C． 电灯与开关应串联，且开关控制连接火线的一端
D． 保险丝熔断后在短时间内可以用铜丝代替
15.关于家庭电路，下列说法正确的是( )
A． 控制电灯的开关应安装在零线上
B． 使用金属外壳的家用电器，其外壳必须接地线
C． 电路中的电流过大，一定是发生了短路现象
D． 同时工作的用电器越多，电路的总电阻越大
二、填空题
16.仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示．那么，较长的那根插头E接的是________(选填“火线”、“零线”或“地线”)；你认为这根插头做长点的主要目的是____________________________．
17.小亮家里买的电风扇上带有三脚插头，由于家里没有三孔插座，于是他就把三脚插头插在两孔插座上，电风扇照样工作．这样做的危害是：当金属外壳________时，会造成触电事故．电风扇使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是________，使得扇叶容易吸引灰尘．
18.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压．根据上述现象可知指示灯和开关是________的(选填“串联”或“并联”)．使用三角插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电．
19.如图所示，各图均有不符合物理原理之处，请你指出其中的错误(至少写出两条)．
(1)____________________；
(2)____________________．
20.芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种方法进行判断，请你分析两种方法各得出什么结论，并说明理由．
方法一：打开电视机可以正常观看电视节目．
方法二：取下灯泡，用电池做电源，连接灯泡、电池和电流表，组成电路，观察电流表，发现指针无偏转．
方法一：结论________．理由__________．
方法二：结论________．理由__________．
三、作图题
21.小明常用的一个插线板由一个三孔和一个二孔插座组成，并带有开关、保险丝功能．如果接入的用电器电流过大，保险丝会熔断，所有插座停止提供工作电压．如果开关断开时所有插孔都不能提供工作电压，闭合时能提供工作电压；根据上述现象请在图中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通．
22.某教室天花板上有多组“220 V 15 W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路．
答案解析
1.C
【解析】插头制作的长一些的要接地线的，可以使用电器在与火线接通之间先使外壳与地线相通，或在拔插头时，先使插头与火线相脱离．
2.B
【解析】开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将台灯的插头插入插座．此时台灯获得的电压小于正常的工作电压，即L1与L2均能发光，但亮度比正常暗些．
3.C
【解析】A、电视机是塑料外壳，所以可以不用三脚插头，故A错误；
B、如图所示的电风扇是塑料外壳，所以可以不用三脚插头，故B错误；
C、如图，电热水壶是金属外壳，所以必须用三脚插头，故C正确；
D、台灯是塑料外壳，所以可以不用三脚插头，故D错误；
4.B
【解析】根据三孔插座的连接原则：左孔接零线，右孔接火线，上孔接地线，对照图片可知，1孔接地线，2孔接火线，3孔接零线，选项B符合题意．
5.B
【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全．如图所示：
6.B
【解析】容易导电的物体是导体，不容易导电的物体是绝缘体．
A、笔尾金属体属于导体，不符合题意．
B、塑料外壳是绝缘体，符合题意．
C、电阻是导体，不符合题意．
D、弹簧是导体，不符合题意．
7.D
【解析】由题意可知，测电笔测a、b、c、d四处，氖管都发光，测试e处，氖管不亮，这说明a、b、c、d四处与火线是连通的是，而e处与火线没有连通，所以在d、e之间有断的地方．
8.C
【解析】将测电笔的笔尖接触a处，直接接在火线上，氖管发光；将测电笔的笔尖接触b处，通过闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触c处，通过灯丝、闭合的开关和导线接在火线上，氖管发光；将测电笔的笔尖接触d处，下面是断路，笔尖直接接在零线上，氖管不发光．
9.A
【解析】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测A点氖管发光，检测B点氖管不发光，说明在A、B两点之间出现了断路，可能灯丝断了．
10.A
【解析】开灯后，开关闭合，A、B两点和电路中的火线接触，所以测电笔接触A、B两点氖管会发光，所以选项A会发生，选项B不会发生；
熄灯后，开关断开，B点接触火线，测电笔接触B点时，氖管会发光；A点通过灯泡和零线接触，所以测电笔接触A点时，氖管不会发光，故C、D不会发生．
11.C
【解析】A、我国家庭电路的电压为220 V，故A正确；
B、一节干电池电压为1.5 V，故B正确；
C、学生实验用的小灯泡正常发光时的电流在0.3 A左右，故C错误；
D、对人体安全电压不高于36 V，故D正确．
12.C
【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在C、D之间开路．
13.D
【解析】白炽灯灯座的两根电线，一根是零线，一根是火线，两根电线接触，闭合开关时，火线和零线直接相连，造成短路，电路中电流过大，使空气开关断开．此时灯泡被短路，灯泡中没有电流通过，不会发光．
14.D
【解析】A、家庭电路中，进户线应先进入电能表．故图中甲的位置应安装电能表，故A符合安全用电原则；
B、电灯与插座之间是并联的，这样工作时才会互不影响，故B符合安全用电原则；
C、电灯与开关应串联，且开关控制连接火线的一端，故C符合安全用电原则；
D、保险丝熔断后如果用铜丝代替，则不能对电路起到保护作用，故D不符合安全用电原则．
15.B
【解析】A、为了安全，控制电灯的开关应安装在火线上，故A错误；
B、家用电器的金属外壳在使用时要接地，以免在使用时用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，避免对人造成伤害，故B正确；
C、电路中的电流过大，可能发生了短路现象，也可能是电路中的总功率过大引起的，故C错误；
D、因为家庭电路为并联电路，因此同时工作的用电器越多，电路的总电阻越小，故D错误．
16.地线 先接通地线(或后断开地线，或确保用电安全)
【解析】地线又称做避雷线，是用来将电流引入大地的导线；电气设备漏电或电压过高时，电流通过地线进入大地，用字母E表示．三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全．
17.带电；扇叶与空气摩擦起电
【解析】(1)三孔插座与三脚插头配合使用，可以防止因用电器外壳漏电而触电，如果把三脚插头插在两孔插座上，一旦金属外壳带电，当人接触时会发生触电事故；
(2)电风扇使用一段时间后，扇叶与空气摩擦起电，由于带电体可以吸引轻小物体，所以扇叶上往往带有一些灰尘．
18.串联 大地
【解析】(1)指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压；说明开关与指示灯是串联的，若是并联会造成电源短路；
(2)使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．
19.手接触了测电笔的金属尖 开关控制了零线
20.没有停电，是灯泡坏了；因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，所以是灯泡坏了；因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了．
【解析】方法一：没有停电，是灯泡坏了．
理由：因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，所以是灯泡坏了．
方法二：灯泡坏了．
理由：因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了．
做法：可以直接换一个新的完好的灯泡接入灯座试试，如果新灯泡能够发光说明旧灯泡是坏的．
21.
【解析】开关接在火线上，保险丝接在火线上，三孔插座是左零线、右火线、上接地，
22.
【解析】开关接在火线上，两只“220 V 15 W”节能灯在家庭电路中应并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联，灯泡的另一端接在零线上．
