物理九年级全册第十六章 电压 电阻综合与测试同步达标检测题
展开
这是一份物理九年级全册第十六章 电压 电阻综合与测试同步达标检测题，共7页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

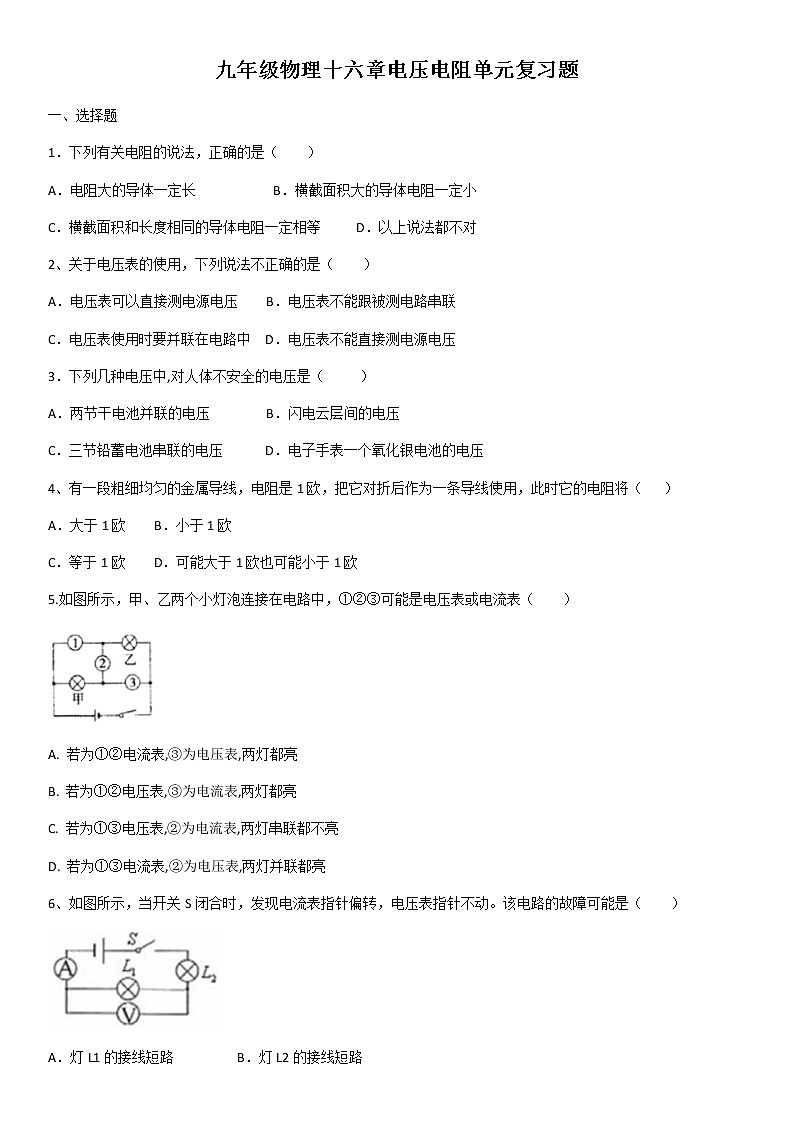

一、选择题
1．下列有关电阻的说法，正确的是（ ）
A．电阻大的导体一定长 B．横截面积大的导体电阻一定小
C．横截面积和长度相同的导体电阻一定相等 D．以上说法都不对
2、关于电压表的使用，下列说法不正确的是（ ）
A．电压表可以直接测电源电压 B．电压表不能跟被测电路串联
C．电压表使用时要并联在电路中 D．电压表不能直接测电源电压
3．下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压 B．闪电云层间的电压
C．三节铅蓄电池串联的电压 D．电子手表一个氧化银电池的电压
4、有一段粗细均匀的金属导线，电阻是1欧，把它对折后作为一条导线使用，此时它的电阻将（ ）
A．大于1欧 B．小于1欧
C．等于1欧 D．可能大于1欧也可能小于1欧
5.如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（ ）
A. 若为①②电流表,③为电压表,两灯都亮
B. 若为①②电压表,③为电流表,两灯都亮
C. 若为①③电压表,②为电流表,两灯串联都不亮
D. 若为①③电流表,②为电压表,两灯并联都亮
6、如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（ ）
A．灯L1的接线短路 B．灯L2的接线短路
C．灯L2的灯丝断了 D．灯L1的灯丝断了

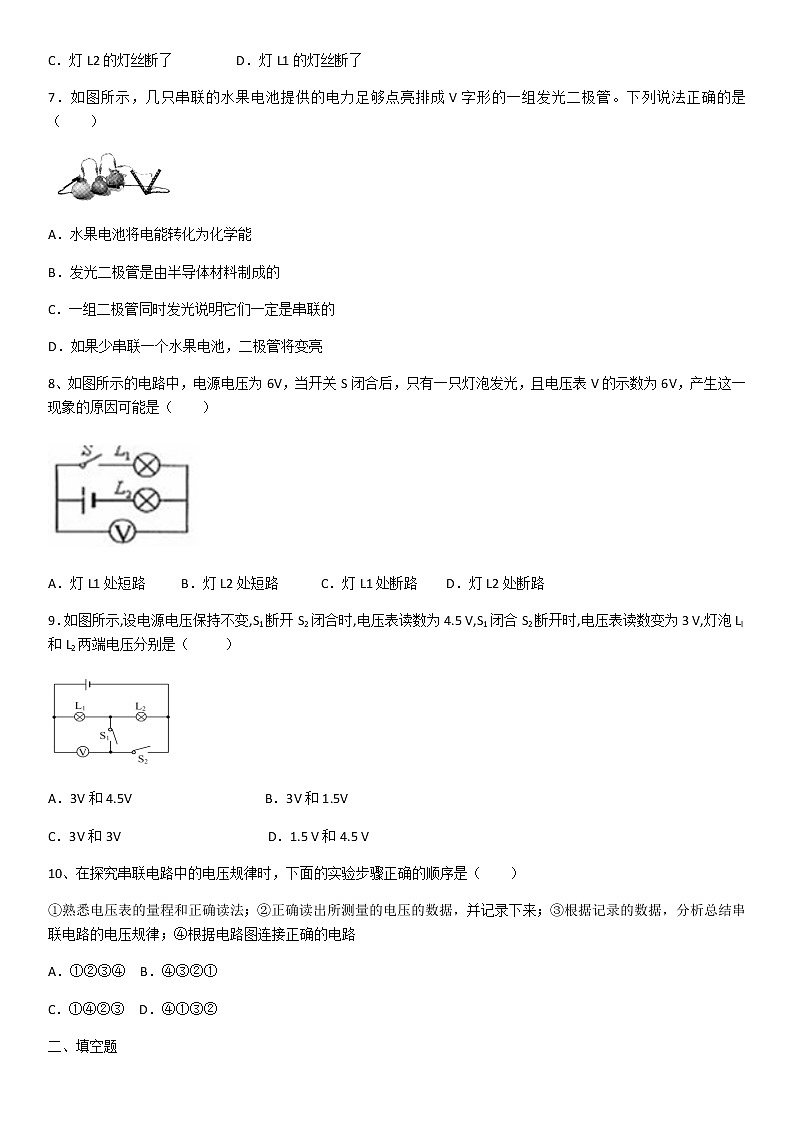

7．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法正确的是（ ）
A．水果电池将电能转化为化学能
B．发光二极管是由半导体材料制成的
C．一组二极管同时发光说明它们一定是串联的
D．如果少串联一个水果电池，二极管将变亮
8、如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路 C．灯L1处断路 D．灯L2处断路
9．如图所示,设电源电压保持不变,S1断开S2闭合时,电压表读数为4.5 V,S1闭合S2断开时,电压表读数变为3 V,灯泡Ll和L2两端电压分别是（ ）
A．3V和4.5V B．3V和1.5V
C．3V和3V D．1.5 V和4.5 V
10、在探究串联电路中的电压规律时，下面的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；③根据记录的数据，分析总结串联电路的电压规律；④根据电路图连接正确的电路
A．①②③④ B．④③②①
C．①④②③ D．④①③②
二、填空题

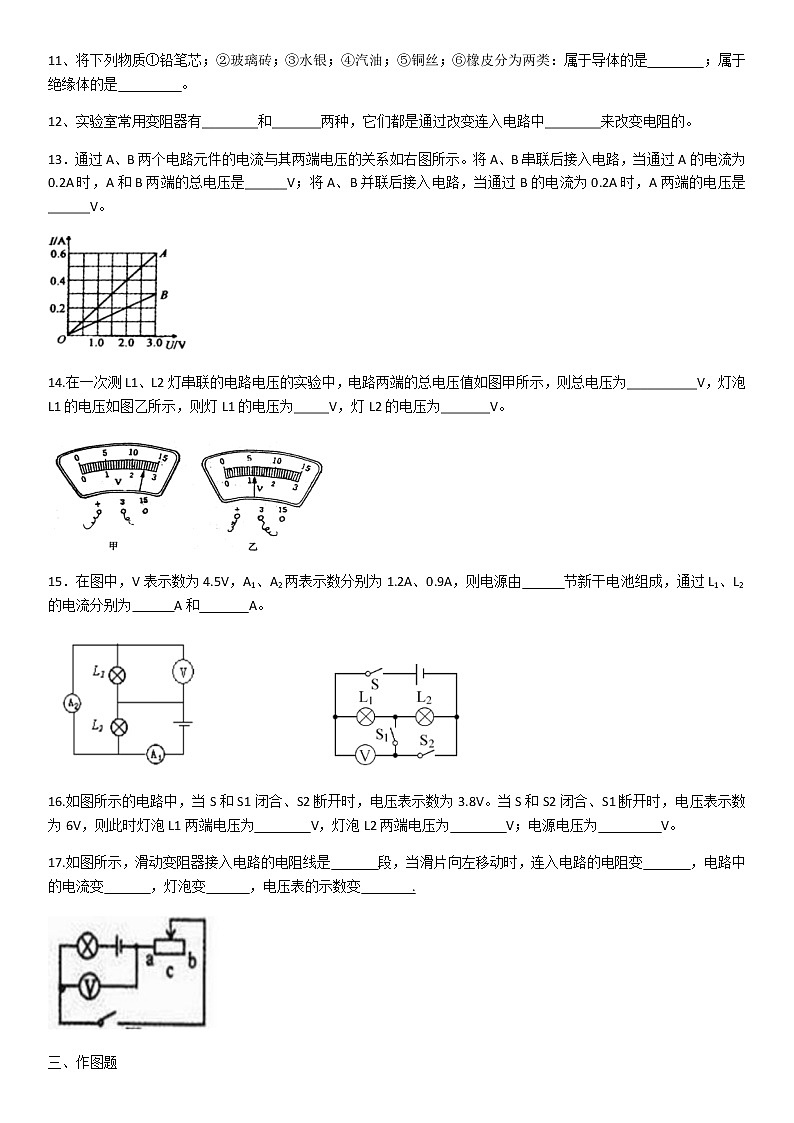

11、将下列物质①铅笔芯；②玻璃砖；③水银；④汽油；⑤铜丝；⑥橡皮分为两类：属于导体的是 ；属于绝缘体的是 。
12、实验室常用变阻器有________和_______两种，它们都是通过改变连入电路中________来改变电阻的。
13．通过A、B两个电路元件的电流与其两端电压的关系如右图所示。将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是______V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是______V。
14.在一次测L1、L2灯串联的电路电压的实验中，电路两端的总电压值如图甲所示，则总电压为__________V，灯泡L1的电压如图乙所示，则灯L1的电压为_____V，灯L2的电压为_______V。
15．在图中，V表示数为4.5V，A1、A2两表示数分别为1.2A、0.9A，则电源由 节新干电池组成，通过L1、L2的电流分别为 A和 A。
16.如图所示的电路中，当S和S1闭合、S2断开时，电压表示数为3.8V。当S和S2闭合、S1断开时，电压表示数为6V，则此时灯泡L1两端电压为 V，灯泡L2两端电压为 V；电源电压为 V。
17.如图所示，滑动变阻器接入电路的电阻线是 段，当滑片向左移动时，连入电路的电阻变 ，电路中的电流变 ，灯泡变 ，电压表的示数变 .
三、作图题
18、如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
四、实验探究题
19．瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须 。
（2）瑞瑞同学用上面的方法能否测出L2两端的电压? 。为什么?____ 。
（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中。分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压 各用电器两端的电压之和(填“等于”或“不等于”)。
（4）这个实验在设计方案上存在的不足之处是： 。
改进的办法是： 。
20、在阅读有关“超导现象”资料之后．小宇同学运用逆向思维的方法提出问题：金属导体的电阻随温度升高而变大吗?于是小宇设计出如图所示的实验装置．实验时缓慢给线圈加热。实验过程中，采用镍铬合金、康铜合金、锰铜合金制作的线圈各做了一次。
（1）观察到随着线圈的温度升高，灯泡渐渐变暗，电流表的示数 。
（2）通过实验得出的结论：金属导体的电阻随温度的升高而 。
（3）小宇为什么要采用镍铬、康铜、锰铜合金？ 。
（4）在家庭电路中，刚打开电灯时，灯泡容易烧坏，原因是（ ）
A．刚开灯时灯丝的温度低、电阻小、电流小； B．刚开灯时灯丝的温度低、电阻小、电流大
C．刚开灯时灯丝的温度低、电阻大、电流小； D．刚开灯时灯丝的温度高、电阻大、电流小
五、计算题
21.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
九年级物理十六章电压电阻单元复习题
一、选择题
1-5、DDBBD 6-10、ABBBC
二、填空题
11、①③⑤ ②④⑥
12、滑动变阻器 电阻箱 电阻丝的长度
13、 3 2
14、2.5 1.2 1.3
15、 3 0.3 0.9
16、3.8 2.2 6
17、ac 小 大 亮 小
三、作图题
略
实验探究题
19、（1）断开 （2）不能 因为电表正负接线柱接反 （3）等于
（4）实验次数不够，存在实验偶然性 多测几组实验
20、（1）变小
（2）增大
（3）为了更能体现结论的普遍性避免个别特殊情况
（4）B
五、计算题
21、 0.1A 6V
一、选择题
1．下列有关电阻的说法，正确的是（ ）
A．电阻大的导体一定长 B．横截面积大的导体电阻一定小
C．横截面积和长度相同的导体电阻一定相等 D．以上说法都不对
2、关于电压表的使用，下列说法不正确的是（ ）
A．电压表可以直接测电源电压 B．电压表不能跟被测电路串联
C．电压表使用时要并联在电路中 D．电压表不能直接测电源电压
3．下列几种电压中,对人体不安全的电压是（ ）
A．两节干电池并联的电压 B．闪电云层间的电压
C．三节铅蓄电池串联的电压 D．电子手表一个氧化银电池的电压
4、有一段粗细均匀的金属导线，电阻是1欧，把它对折后作为一条导线使用，此时它的电阻将（ ）
A．大于1欧 B．小于1欧
C．等于1欧 D．可能大于1欧也可能小于1欧
5.如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（ ）
A. 若为①②电流表,③为电压表,两灯都亮
B. 若为①②电压表,③为电流表,两灯都亮
C. 若为①③电压表,②为电流表,两灯串联都不亮
D. 若为①③电流表,②为电压表,两灯并联都亮
6、如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（ ）
A．灯L1的接线短路 B．灯L2的接线短路
C．灯L2的灯丝断了 D．灯L1的灯丝断了
7．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法正确的是（ ）
A．水果电池将电能转化为化学能
B．发光二极管是由半导体材料制成的
C．一组二极管同时发光说明它们一定是串联的
D．如果少串联一个水果电池，二极管将变亮
8、如图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路 C．灯L1处断路 D．灯L2处断路
9．如图所示,设电源电压保持不变,S1断开S2闭合时,电压表读数为4.5 V,S1闭合S2断开时,电压表读数变为3 V,灯泡Ll和L2两端电压分别是（ ）
A．3V和4.5V B．3V和1.5V
C．3V和3V D．1.5 V和4.5 V
10、在探究串联电路中的电压规律时，下面的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；③根据记录的数据，分析总结串联电路的电压规律；④根据电路图连接正确的电路
A．①②③④ B．④③②①
C．①④②③ D．④①③②
二、填空题
11、将下列物质①铅笔芯；②玻璃砖；③水银；④汽油；⑤铜丝；⑥橡皮分为两类：属于导体的是 ；属于绝缘体的是 。
12、实验室常用变阻器有________和_______两种，它们都是通过改变连入电路中________来改变电阻的。
13．通过A、B两个电路元件的电流与其两端电压的关系如右图所示。将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是______V；将A、B并联后接入电路，当通过B的电流为0.2A时，A两端的电压是______V。
14.在一次测L1、L2灯串联的电路电压的实验中，电路两端的总电压值如图甲所示，则总电压为__________V，灯泡L1的电压如图乙所示，则灯L1的电压为_____V，灯L2的电压为_______V。
15．在图中，V表示数为4.5V，A1、A2两表示数分别为1.2A、0.9A，则电源由 节新干电池组成，通过L1、L2的电流分别为 A和 A。
16.如图所示的电路中，当S和S1闭合、S2断开时，电压表示数为3.8V。当S和S2闭合、S1断开时，电压表示数为6V，则此时灯泡L1两端电压为 V，灯泡L2两端电压为 V；电源电压为 V。
17.如图所示，滑动变阻器接入电路的电阻线是 段，当滑片向左移动时，连入电路的电阻变 ，电路中的电流变 ，灯泡变 ，电压表的示数变 .
三、作图题
18、如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。
四、实验探究题
19．瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压。
【交流与评估】
（1）在拆接电路时，开关必须 。
（2）瑞瑞同学用上面的方法能否测出L2两端的电压? 。为什么?____ 。
（3）方法改进后，测出AB、BC、AC间的电压记录在上面表格中。分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压 各用电器两端的电压之和(填“等于”或“不等于”)。
（4）这个实验在设计方案上存在的不足之处是： 。
改进的办法是： 。
20、在阅读有关“超导现象”资料之后．小宇同学运用逆向思维的方法提出问题：金属导体的电阻随温度升高而变大吗?于是小宇设计出如图所示的实验装置．实验时缓慢给线圈加热。实验过程中，采用镍铬合金、康铜合金、锰铜合金制作的线圈各做了一次。
（1）观察到随着线圈的温度升高，灯泡渐渐变暗，电流表的示数 。
（2）通过实验得出的结论：金属导体的电阻随温度的升高而 。
（3）小宇为什么要采用镍铬、康铜、锰铜合金？ 。
（4）在家庭电路中，刚打开电灯时，灯泡容易烧坏，原因是（ ）
A．刚开灯时灯丝的温度低、电阻小、电流小； B．刚开灯时灯丝的温度低、电阻小、电流大
C．刚开灯时灯丝的温度低、电阻大、电流小； D．刚开灯时灯丝的温度高、电阻大、电流小
五、计算题
21.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？
九年级物理十六章电压电阻单元复习题
一、选择题
1-5、DDBBD 6-10、ABBBC
二、填空题
11、①③⑤ ②④⑥
12、滑动变阻器 电阻箱 电阻丝的长度
13、 3 2
14、2.5 1.2 1.3
15、 3 0.3 0.9
16、3.8 2.2 6
17、ac 小 大 亮 小
三、作图题
略
实验探究题
19、（1）断开 （2）不能 因为电表正负接线柱接反 （3）等于
（4）实验次数不够，存在实验偶然性 多测几组实验
20、（1）变小
（2）增大
（3）为了更能体现结论的普遍性避免个别特殊情况
（4）B
五、计算题
21、 0.1A 6V
