初中物理人教版九年级全册第3节 串联和并联复习练习题

这是一份初中物理人教版九年级全册第3节 串联和并联复习练习题，共4页。试卷主要包含了如图所示是一个简易“选答器”， 灯亮时压缩机不工作 ，BC； AC； BD等内容，欢迎下载使用。

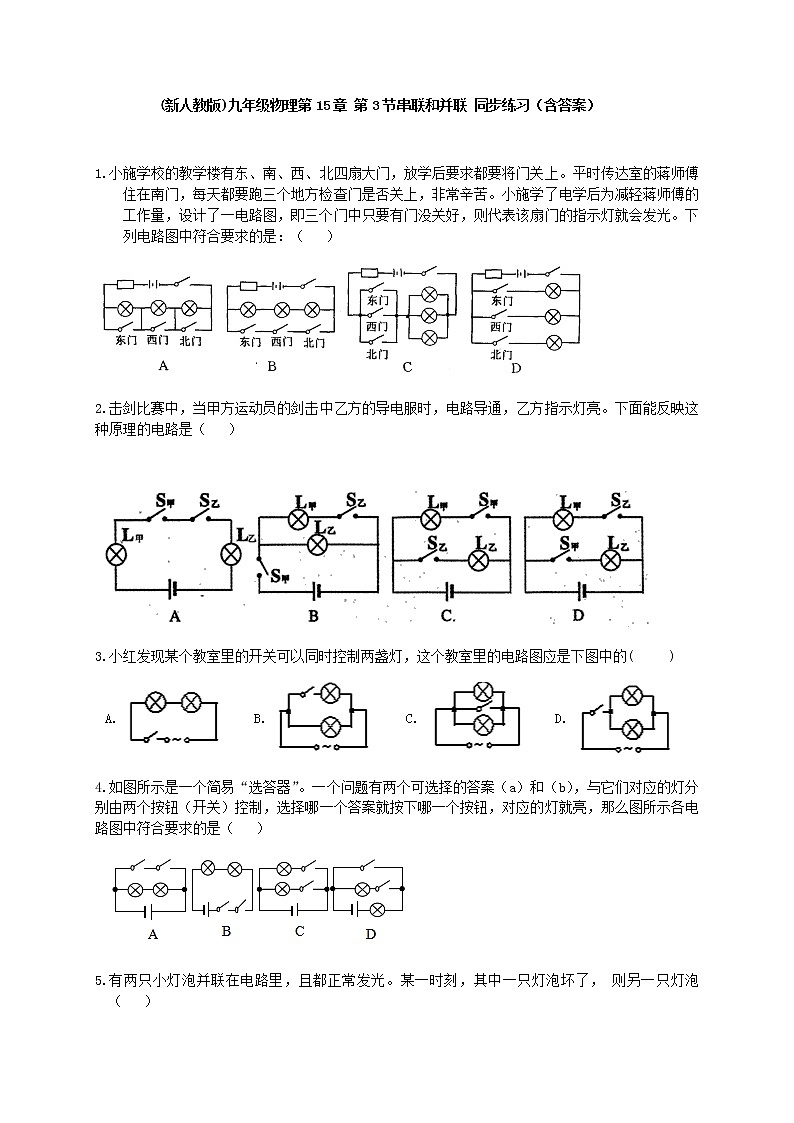

1.小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好，则代表该扇门的指示灯就会发光。下列电路图中符合要求的是：（ ）





2.击剑比赛中，当甲方运动员的剑击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是（ ）








3.小红发现某个教室里的开关可以同时控制两盏灯，这个教室里的电路图应是下图中的( )





4.如图所示是一个简易“选答器”。一个问题有两个可选择的答案（a）和（b），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图所示各电路图中符合要求的是（ ）

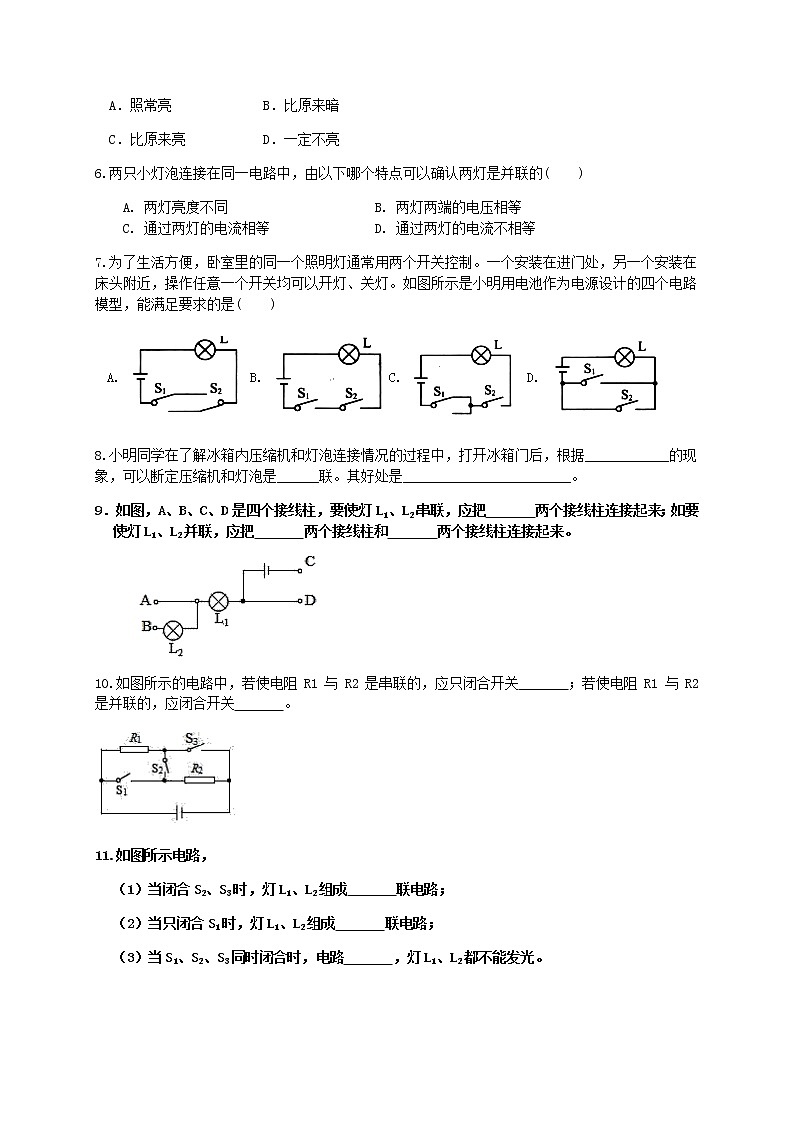

5.有两只小灯泡并联在电路里，且都正常发光。某一时刻，其中一只灯泡坏了， 则另一只灯泡 （ ）


A．照常亮 B．比原来暗


C．比原来亮 D．一定不亮


6.两只小灯泡连接在同一电路中，由以下哪个特点可以确认两灯是并联的( )


A. 两灯亮度不同B. 两灯两端的电压相等


C. 通过两灯的电流相等D. 通过两灯的电流不相等


7.为了生活方便，卧室里的同一个照明灯通常用两个开关控制。一个安装在进门处，另一个安装在床头附近，操作任意一个开关均可以开灯、关灯。如图所示是小明用电池作为电源设计的四个电路模型，能满足要求的是( )





8.小明同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据____________的现象，可以断定压缩机和灯泡是______联。其好处是________________________。


9．如图，A、B、C、D是四个接线柱，要使灯L1、L2串联，应把 两个接线柱连接起来；如要使灯L1、L2并联，应把 两个接线柱和 两个接线柱连接起来。





10.如图所示的电路中，若使电阻 R1 与 R2 是串联的，应只闭合开关 ；若使电阻 R1 与 R2 是并联的，应闭合开关 。





11.如图所示电路，


（1）当闭合S2、S3时，灯L1、L2组成 联电路；


（2）当只闭合S1时，灯L1、L2组成 联电路；


（3）当S1、S2、S3同时闭合时，电路 ，灯L1、L2都不能发光。





12.小雨连接了如图电路，请在方框内画出它的电路图。





13.物理课上，老师给同学们展示了一个有盖的木盒，盒盖上可看到两只灯泡和一个开关(导线的连接情况隐藏在盒内)，如图所示。





(1)当老师闭合开关时，两只灯泡都亮，断开开关时，两只灯泡都熄灭。


①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是_____________。


②根据上述现象，__________(选填“能”或“不能”)断定这两只小灯泡是串联的。如果能，请写出判断依据；如果不能，请写出在不打开盒盖的情况下判断两灯泡连接方式的方法：_____________________________。


(2)经过检验，这两只灯泡是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。他认为这是因为L1比L2更靠近电源正极的缘故。在不增加其他器材的条件下，根据所学知识可判断小华的结论是____________(选填“正确”或“不正确”)的，验证方法是________________________________。









































答案


A


D


D


C


A


D


A


(1). 灯亮时压缩机不工作 (2). 并 (3). 互不影响


9.BC； AC； BD


10.S2；S1、S3


11.（1）并；（2）串；（3）短路


12.略


13.(1)①电源；②不能；拧去一只灯泡，观察另一只灯泡能否发光；


(2)错误；将两只灯光交换位置，再比较亮度
