物理九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律习题

这是一份物理九年级全册第十六章 电压 电阻第2节 串、并联电路电压的规律习题，共7页。

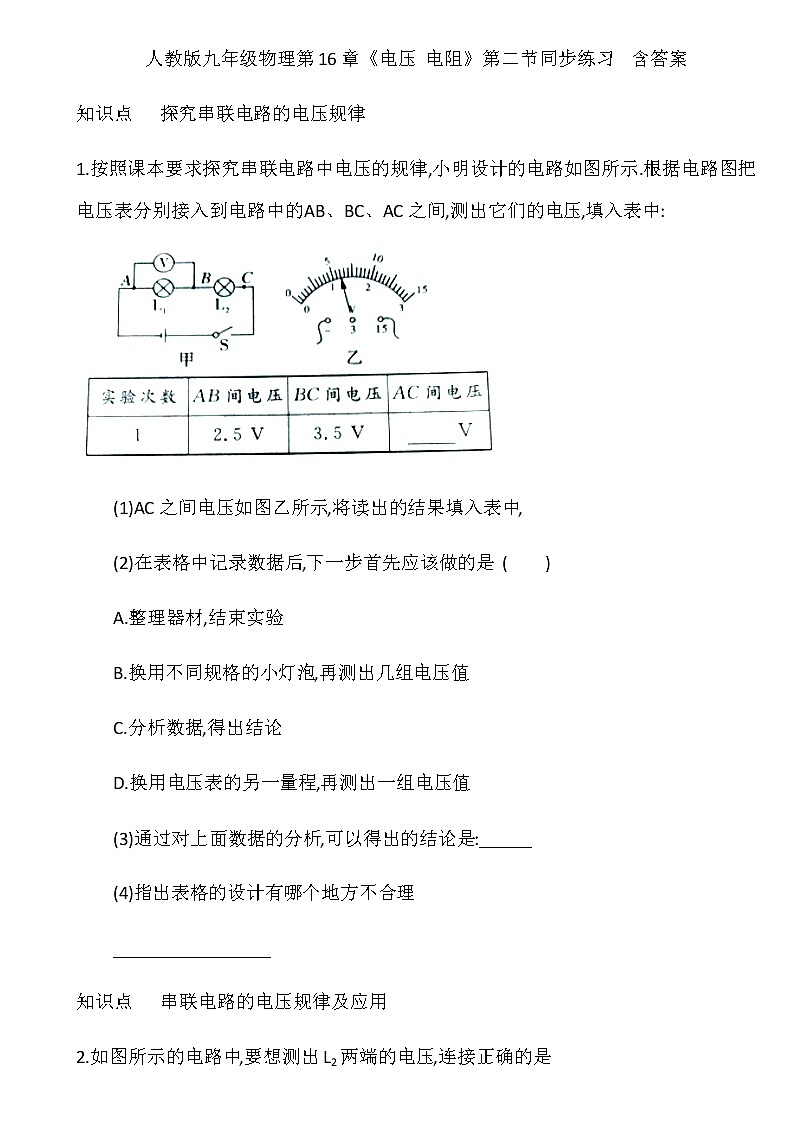

知识点 探究串联电路的电压规律


1.按照课本要求探究串联电路中电压的规律,小明设计的电路如图所示.根据电路图把电压表分别接入到电路中的AB、BC、AC之间,测出它们的电压,填入表中:





(1)AC之间电压如图乙所示,将读出的结果填入表中,


(2)在表格中记录数据后,下一步首先应该做的是 ( )


A.整理器材,结束实验


B.换用不同规格的小灯泡,再测出几组电压值


C.分析数据,得出结论


D.换用电压表的另一量程,再测出一组电压值


(3)通过对上面数据的分析,可以得出的结论是:______


(4)指出表格的设计有哪个地方不合理


__________________


知识点 串联电路的电压规律及应用

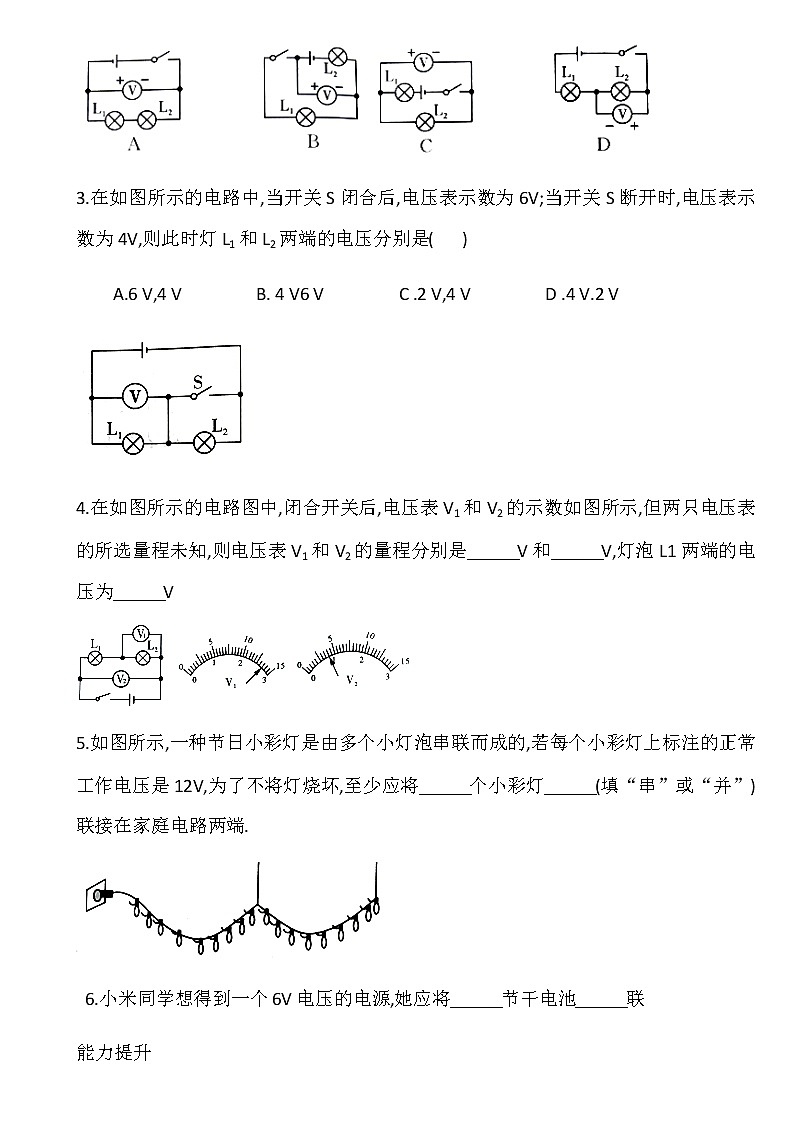

2.如图所示的电路中,要想测出L2两端的电压,连接正确的是





3.在如图所示的电路中,当开关S闭合后,电压表示数为6V;当开关S断开时,电压表示数为4V,则此时灯L1和L2两端的电压分别是( )


A.6 V,4 V B. 4 V6 V C .2 V,4 V D .4 V.2 V





4.在如图所示的电路图中,闭合开关后,电压表V1和V2的示数如图所示,但两只电压表的所选量程未知,则电压表V1和V2的量程分别是______V和______V,灯泡L1两端的电压为______V





5.如图所示,一种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作电压是12V,为了不将灯烧坏,至少应将______个小彩灯______(填“串”或“并”)联接在家庭电路两端.





6.小米同学想得到一个6V电压的电源,她应将______节干电池______联


能力提升

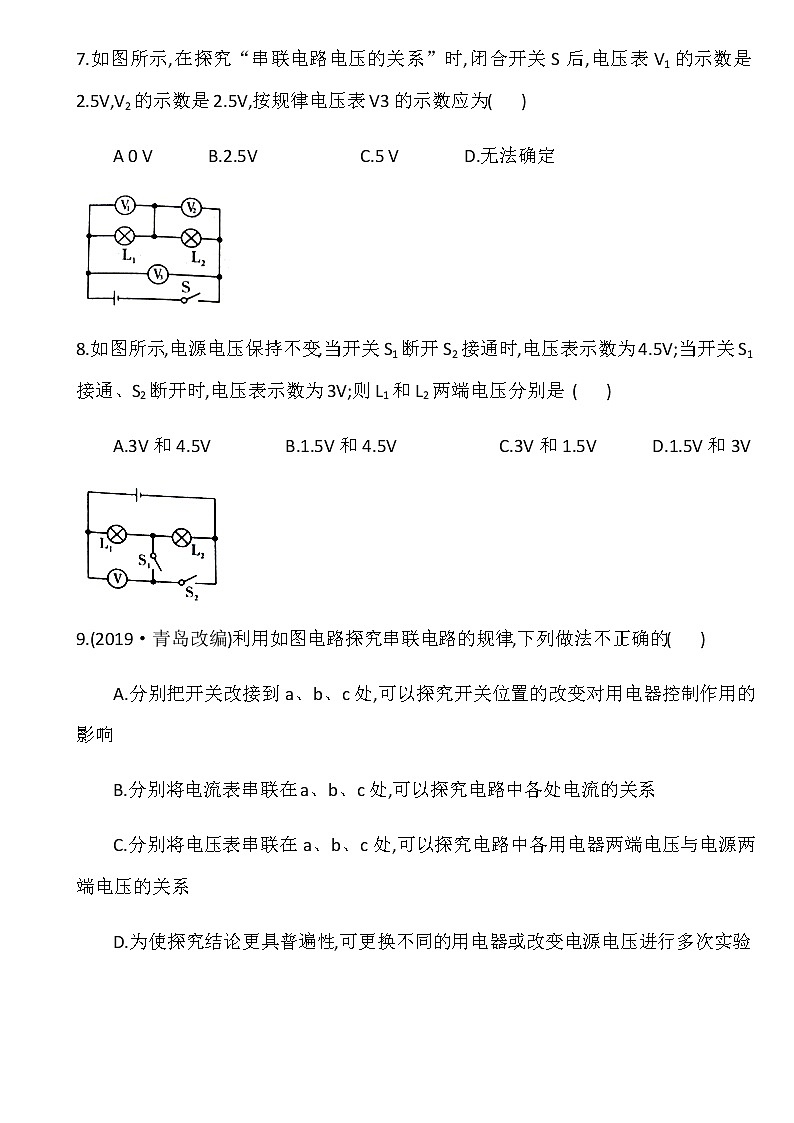

7.如图所示,在探究“串联电路电压的关系”时,闭合开关S后,电压表V1的示数是2.5V,V2的示数是2.5V,按规律电压表V3的示数应为( )


A 0 V C.5 V D.无法确定





8.如图所示,电源电压保持不变,当开关S1断开S2接通时,电压表示数为4.5V;当开关S1接通、S2断开时,电压表示数为3V;则L1和L2两端电压分别是 ( )


A.3V和4.5V 和4.5V C.3V和1.5V 和3V





9.(2019·青岛改编)利用如图电路探究串联电路的规律,下列做法不正确的( )


A.分别把开关改接到a、b、c处,可以探究开关位置的改变对用电器控制作用的影响


B.分别将电流表串联在a、b、c处,可以探究电路中各处电流的关系


C.分别将电压表串联在a、b、c处,可以探究电路中各用电器两端电压与电源两端电压的关系


D.为使探究结论更具普遍性,可更换不同的用电器或改变电源电压进行多次实验





10.在探究串联电路电压特点时,某同学连接的电路如图所示,闭合开关后,对于实验过程中出现的现象及分析,下列判断正确的是( )


A.若L2不亮L1亮,一定是L2断路


B.如果只有L1断路,则电压表示数一定为零


C.如果只有L2断路,则电压表示数一定为零


D.如果电压表示数为零，L2一定不发光





11.小明同学在探究“串联电路电压的关系”时,用了如图甲所示的电路,当闭合开关S后,电压表V1、V2的指针偏转情况均如图乙所示,则下列说法不正确的是 ( )


A.灯L1电压为4.8V B.电源电压为6V


C.若L2断路,则V2示数为6V D.若L1短路,则V1示数变大





12.(2019·鄂州改编)如图所示,在探究“串联电路的电压关系”实验时,小明先用电压表测量了L1两端的电压为1V,然后保持电压表接A点不动,将接B点的那一段导线改接到电路中的C点,电压表示数为3V.则L2两端的电压为______V.如果他保持电压表接B点不动,将电压表接A点的那一段导线改接到电路中的C点,这种接法是错误的,理由是______





13.在“探究串联电路电压的特点”实验中


(1)如图所示,连接电路时,至少需要______根导线;实验中应选择规格______(填“相同”或“不同”)的小灯泡


(2)在测L1两端电压时,闭合开关,发现电压表示数为零,原因可能是______





拓展在线


14.(2019·随州)如图所示电路中,当开关S闭合时,电压表V1、V2、V3的示数分别为U1、U2、U3,电流表A1、A2的示数分别为I1、I2(五块电表的读数均不为零),那么下列关系式正确的是 ( )

















答案


1.6 B 在串联电路中各部分电压之和等于总电压 略


2.C


3.D


4.0~3 0~15 1.3


19 串


4 串


C


C


C


C


D


2 电压表的正负接线柱接反了


6 不同 电压表短路或断路


B
