初中物理人教版九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用精练

这是一份初中物理人教版九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用精练，共4页。试卷主要包含了选择题，电流表，填空题，计算题等内容，欢迎下载使用。

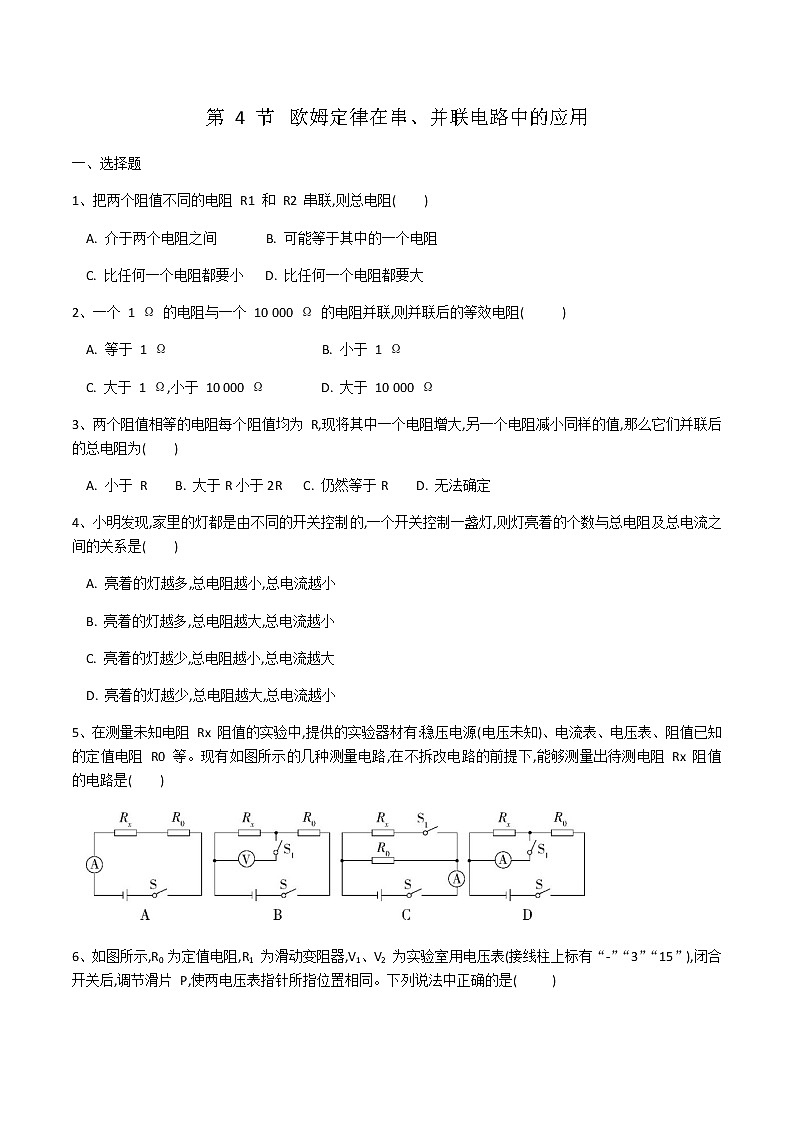

一、选择题


1、把两个阻值不同的电阻 R1 和 R2 串联,则总电阻( )


A. 介于两个电阻之间 B. 可能等于其中的一个电阻


C. 比任何一个电阻都要小 D. 比任何一个电阻都要大


2、一个 1 Ω 的电阻与一个 10 000 Ω 的电阻并联,则并联后的等效电阻( )


A. 等于 1 Ω B. 小于 1 Ω


C. 大于 1 Ω,小于 10 000 Ω D. 大于 10 000 Ω


3、两个阻值相等的电阻每个阻值均为 R,现将其中一个电阻增大,另一个电阻减小同样的值,那么它们并联后的总电阻为( )


A. 小于 R B. 大于R小于2R C. 仍然等于R D. 无法确定


4、小明发现,家里的灯都是由不同的开关控制的,一个开关控制一盏灯,则灯亮着的个数与总电阻及总电流之间的关系是( )


A. 亮着的灯越多,总电阻越小,总电流越小


B. 亮着的灯越多,总电阻越大,总电流越小


C. 亮着的灯越少,总电阻越小,总电流越大


D. 亮着的灯越少,总电阻越大,总电流越小


5、在测量未知电阻 Rx 阻值的实验中,提供的实验器材有:稳压电源(电压未知)、电流表、电压表、阻值已知的定值电阻 R0 等。现有如图所示的几种测量电路,在不拆改电路的前提下,能够测量出待测电阻 Rx 阻值的电路是( )

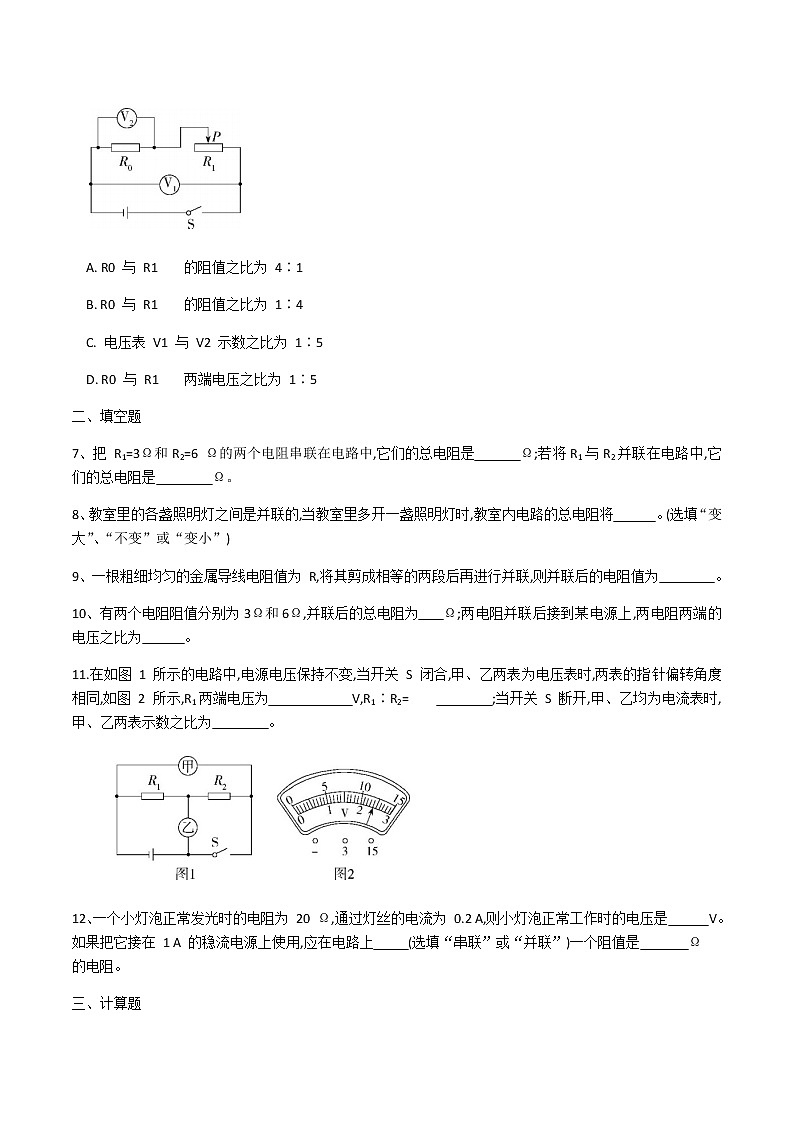

6、如图所示,R0 为定值电阻,R1 为滑动变阻器,V1、V2 为实验室用电压表(接线柱上标有“-”“3”“15”),闭合开关后,调节滑片 P,使两电压表指针所指位置相同。下列说法中正确的是( )





A. R0 与 R1的阻值之比为 4∶1


B. R0 与 R1的阻值之比为 1∶4


C. 电压表 V1 与 V2 示数之比为 1∶5


D. R0 与 R1两端电压之比为 1∶5


二、填空题


7、把 R1=3Ω和R2=6 Ω的两个电阻串联在电路中,它们的总电阻是Ω;若将R1与R2并联在电路中,它们的总电阻是Ω。


8、教室里的各盏照明灯之间是并联的,当教室里多开一盏照明灯时,教室内电路的总电阻将。(选填“变大”、“不变”或“变小”)


9、一根粗细均匀的金属导线电阻值为 R,将其剪成相等的两段后再进行并联,则并联后的电阻值为。


10、有两个电阻阻值分别为3Ω和6Ω,并联后的总电阻为 Ω;两电阻并联后接到某电源上,两电阻两端的电压之比为。


11.在如图 1 所示的电路中,电源电压保持不变,当开关 S 闭合,甲、乙两表为电压表时,两表的指针偏转角度相同,如图 2 所示,R1两端电压为V,R1∶R2=;当开关 S 断开,甲、乙均为电流表时,甲、乙两表示数之比为。





12、一个小灯泡正常发光时的电阻为 20 Ω,通过灯丝的电流为 0.2 A,则小灯泡正常工作时的电压是V。如果把它接在 1 A 的稳流电源上使用,应在电路上(选填“串联”或“并联”)一个阻值是Ω 的电阻。


三、计算题


13、如图所示电路中,R1=30 Ω,只闭合开关 S1时,电流表的示数为 0.3 A;同时闭合 S1和 S2时,电流表的示数为 0.9 A,求:


（1）电源电压;


（2）通过 R2 的电流;


（3）R2 的电阻。















































答案


1.D 2.B 3. A 4. D 5. C 6. B


7. 92 8. 变小 9. 1/4R


10. 2 1∶1


11. 9.64∶1 4∶5


12. 4 并联 5


13. (1)9 V (2)0.6 A (3)15 Ω
