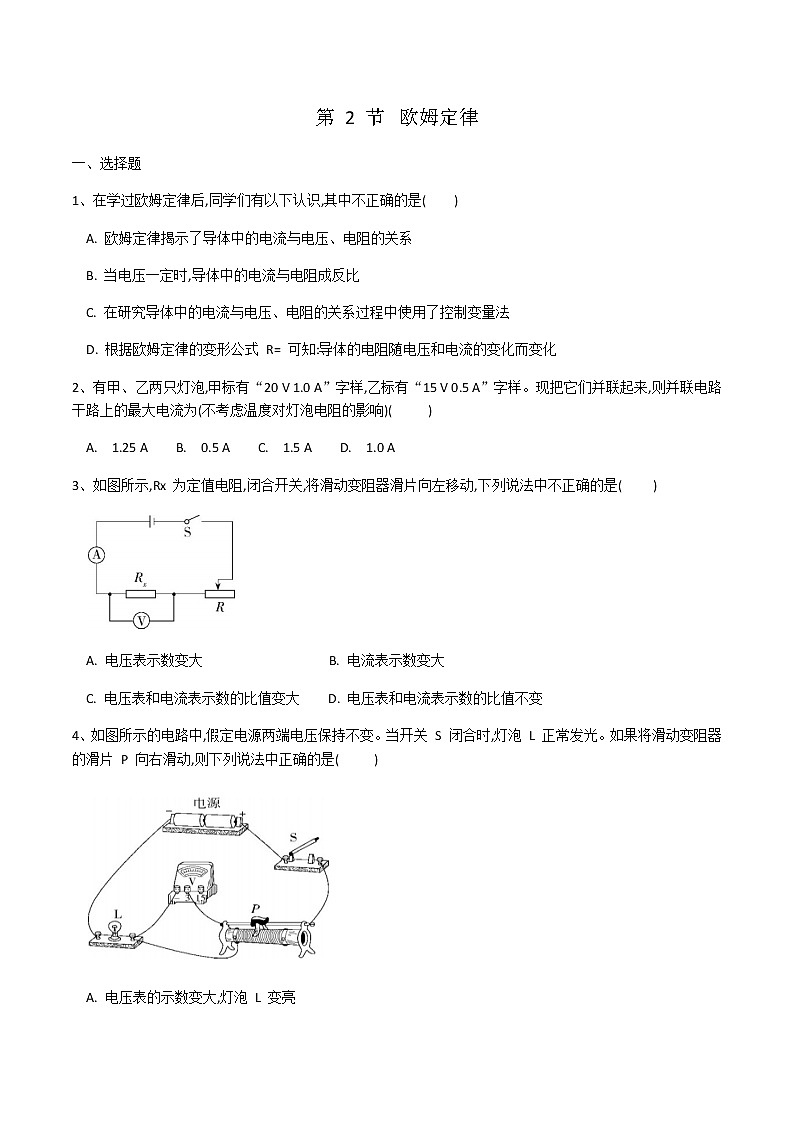

物理九年级全册第2节 欧姆定律测试题

这是一份物理九年级全册第2节 欧姆定律测试题，共5页。试卷主要包含了选择题，填空题，计算题等内容，欢迎下载使用。

一、选择题


1、在学过欧姆定律后,同学们有以下认识,其中不正确的是( )


A. 欧姆定律揭示了导体中的电流与电压、电阻的关系


B. 当电压一定时,导体中的电流与电阻成反比


C. 在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法


D. 根据欧姆定律的变形公式 R= 可知:导体的电阻随电压和电流的变化而变化


2、有甲、乙两只灯泡,甲标有“20 V 1.0 A”字样,乙标有“15 V 0.5 A”字样。现把它们并联起来,则并联电路干路上的最大电流为(不考虑温度对灯泡电阻的影响)( )


A. 1.25 A B. 0.5 A C. 1.5 A D. 1.0 A


3、如图所示,Rx 为定值电阻,闭合开关,将滑动变阻器滑片向左移动,下列说法中不正确的是( )





A. 电压表示数变大 B. 电流表示数变大


C. 电压表和电流表示数的比值变大 D. 电压表和电流表示数的比值不变


4、如图所示的电路中,假定电源两端电压保持不变。当开关 S 闭合时,灯泡 L 正常发光。如果将滑动变阻器的滑片 P 向右滑动,则下列说法中正确的是( )





A. 电压表的示数变大,灯泡 L 变亮

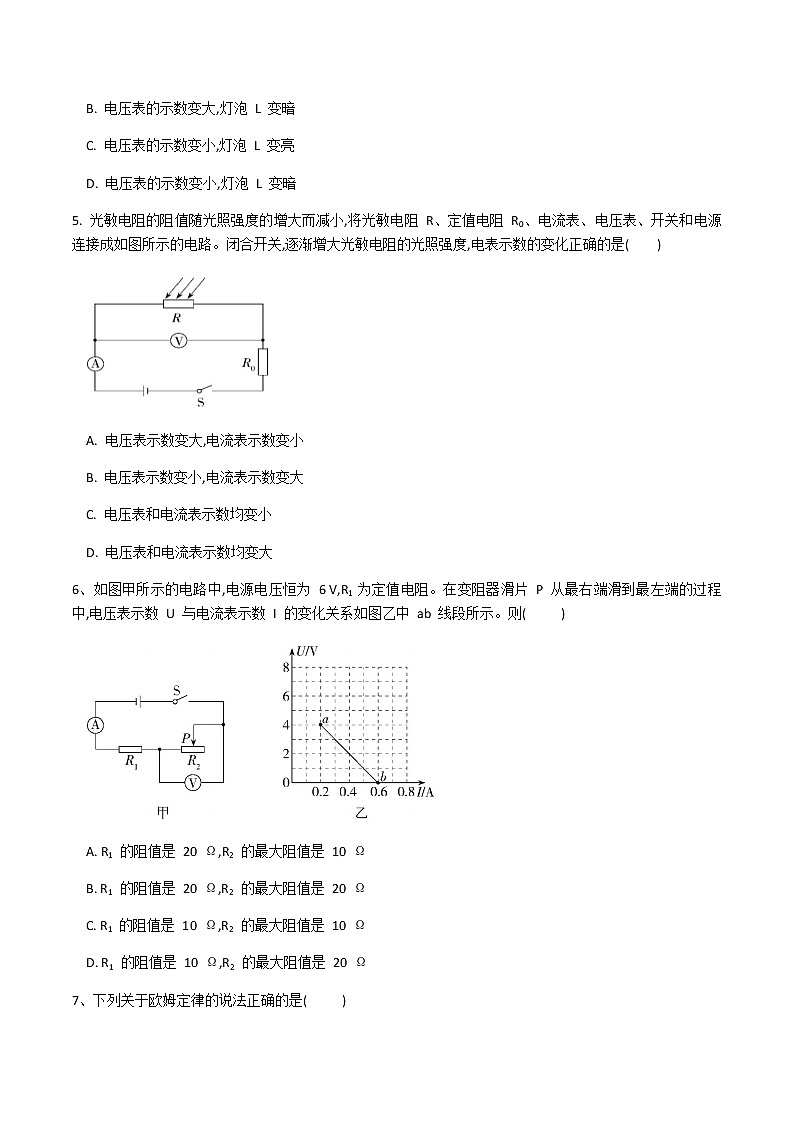

B. 电压表的示数变大,灯泡 L 变暗


C. 电压表的示数变小,灯泡 L 变亮


D. 电压表的示数变小,灯泡 L 变暗


5. 光敏电阻的阻值随光照强度的增大而减小,将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关,逐渐增大光敏电阻的光照强度,电表示数的变化正确的是( )





A. 电压表示数变大,电流表示数变小


B. 电压表示数变小,电流表示数变大


C. 电压表和电流表示数均变小


D. 电压表和电流表示数均变大


6、如图甲所示的电路中,电源电压恒为 6 V,R1 为定值电阻。在变阻器滑片 P 从最右端滑到最左端的过程中,电压表示数 U 与电流表示数 I 的变化关系如图乙中 ab 线段所示。则( )





A. R1 的阻值是 20 Ω,R2 的最大阻值是 10 Ω


B. R1 的阻值是 20 Ω,R2 的最大阻值是 20 Ω


C. R1 的阻值是 10 Ω,R2 的最大阻值是 10 Ω


D. R1 的阻值是 10 Ω,R2 的最大阻值是 20 Ω


7、下列关于欧姆定律的说法正确的是( )


A. 导体的电阻与导体两端的电压成正比


B. 导体的电阻与导体中的电流成反比


C. 导体两端没有电压时,它的电阻为零


D. 导体的电阻与本身的材料、长度、横截面积及温度有关,与电压、电流无关


8.在如图所示的电路中,电源电压保持不变。闭合开关 S 后,当滑动变阻器 R1 的滑片 P 由中点向右端移动时,变大的是( )





A. 电压表 V 的示数 B. 电压表 V 示数与电流表 A 示数的比值


C. 电流表 A 的示数 D. 电压表 V 示数与电流表 A 示数的乘积


9、现有两个阻值不等的未知电阻 R1 和 R2,为了判断它们的阻值大小,几个同学分别设计了如图所示的四种电路,其中不可行的是( )





10、如图所示电路中,电源电压保持不变,闭合开关,当滑动变阻器的滑片 P 向左滑动时,下列说法中正确的是( )





A. 电压表示数变大,电流表示数变小,灯泡变暗


B. 电压表示数变小,电流表示数变大,灯泡变亮


C. 电压表示数变大,电流表示数变大,灯泡变亮


D. 电压表示数变小,电流表示数变小,灯泡变暗


二、填空题


11、电路中某定值电阻两端电压是 3 V,通过它的电流是 0.6 A,则该电阻的阻值是Ω;如果将该电阻两端电压减小到 0,此时该电阻的阻值是 Ω。


12、将定值电阻 R 与 10 Ω 电阻串联后接到 3V 电源上,通过 R 的电流为 0.1 A,则 R= Ω;若 R 两端电压为 0,则 R=Ω;若通过 R 的电流为 0.5 A,则 R=Ω。


13.电阻为 15 Ω 的灯泡,正常工作的电压是 6 V,灯泡正常工作时通过它的电流是A。现在把它接到电压是 9 V 的电源上,要使它正常工作,需要给它串联一个阻值为Ω的分压电阻。


14、两个定值电阻上分别标有“15 Ω,0.6 A”和“20 Ω,0.5 A”字样,将两定值电阻串联起来接在某一电路中,则该电路两端所加的最大电压为V;若将两定值电阻并联起来接在某一电路中,则该电路两端所加的最大电压为V。


15、如图所示,阻值为 20 Ω 的电阻 R 单独接入电路,电流表的示数为 0.3 A,如果需要使 R 两端的电压减小为 2 V,可以联一个Ω 的电阻。





三、计算题


16、如图所示的电路中,已知电阻 R2 的阻值为 20 Ω,假定电源电压保持不变。只闭合开关 S 时电流表的示数为 0.15 A,开关 S 和 S1 均闭合时电流表的示数为 0.21 A。


(1)求电源电压的大小;


(2)求电阻 R1 的阻值。
































答案


1. D 2. A 3. C 4. B 5. B 6. D 7. D 8. B 9. B 10. C


11. 55 12. 20 20 2013. 0.47.5


14. 17.59


15. 串40


16. (1)3 V(2)50 Ω
