物理第4节 越来越宽的信息之路达标测试
展开
这是一份物理第4节 越来越宽的信息之路达标测试，共8页。试卷主要包含了单选题，多选题，填空题，作图题等内容，欢迎下载使用。
一、单选题
1.出生于中国上海的高锟被誉为“光纤之父”，请问下列选项中高锟的照片是（ ）
A. B. C. D.
2.WiFi无线上网是当今使用最广的一种无线网络传输技术，实际上就是把有线网络信号转换成无线信号，供支持其技术的相关电脑、手机接收．WiFi无线上网利用了（ ）
A. 红外线 B. 紫外线 C. 微波 D. 超声波
3.在2010年上海世博会的所有运动场馆都安装了光纤网络．场馆中光纤的主要用途是（ ）
A. 输电 B. 通信 C. 导热 D. 照明
4.下列传播信息一次传得最远的是（ ）
A. 互联网 B. 通过语言传播 C. 电磁波 D. 局域网
5.现代“信息高速公路”是卫星通信和光纤通信等高速、大容量信息传输通道的俗称．光纤通信是利用下面的哪一种载体来传输信息的（ ）
A. 微波 B. 光波 C. 无线电波 D. 超声波
6.在2004年雅典奥运会上，为了把比赛节目及时传送到世界各地，至少需要同步通信卫星（ ）
A. 1颗 B. 2 颗 C. 3 颗 D. 4颗
7.目前很多汽车的驾驶室里都装有GPS（全球卫星定位系统）接收器装置，GPS接收器通过接收卫星发射的导航信号，实现对车辆的精确定位并导航．卫星向GPS接收器传送信息依靠的是（ ）
A. 激光 B. 红外线 C. 紫外线 D. 电磁波
8.4G是第四代移动通信技术的简称，与以前产品相比，传输速度更快，下列说法正确的是（ ）
A. 它是靠电磁波来传递信息的 B. 传播速度是340m/s
C. 人听声是依据音调来区分打电话的人 D. 4G没有电磁波辐射
9.2011年12月，北斗卫星导航系统新闻发言人冉承其表示，北斗卫星导航系统将在2020年形成全球覆盖能力．北斗卫星导航系统是中国自行研制开发的三维卫星定位与通信系统（CNSS），是除美国的全球定位系统（GPS）、俄罗斯的GLONASS之后第三个成熟的卫星导航系统．如图所示为北斗卫星导航系统示意图，该系统在传递信息过程中主要依靠（ ）
A. 电磁波传输的数字信号 B. 电磁波传输的模拟信号C. 超声波传输的数字信号 D. 红外线传输的模拟信号10.Wifi是一种可以将个人电脑、手机等终端设备以无线方式互相连接的技术，常见的连接方式是通过一个无线路由器来实现的．以下有关说法正确的是（ ）A. 无线路由器是通过电磁波向四周有效范围内的终端传送信息的
B. 无线路由器是通过红外线向四周有效范围内的终端传送信息的
C. 无线路由器向四周传送信息的速度大于光速
D. 无线路由器向四周传送信息的速度小于光速
二、多选题
11.北斗卫星导航系统是我国自行研制的全球卫星定位与通信系统（BDS），系统由空间端、地面端和用户端（导航仪）组成，全部建成后可在全球范围内为各类用户提供高精度、高可靠定位、导航、授时服务．2012年12月27日，北斗导航业务正式对亚太地区提供无源定位、导航、授时服务．关于“BDS”的工作过程，下列不正确的是（ ）
A. 导航仪只能接收地面端的中心控制系统的信息而不能接收导航卫星的信息
B. 导航仪只能接收导航卫星的信息而不能向导航卫星发送信息
C. 导航卫星发射的电磁波不能在真空中传播
D. 导航仪与导航卫星之间是通过电磁波传递信息的
12.课外活动时间，小坪等几位同学聚在一起玩耍，他们谈起现代的信息之路，有以下几种说法，你认为正确的是（ ）
A. 用光纤通信可以在一定时间内传输大量信息 B. 光在光导纤维中传播时沿直线从甲地传播到乙地
C. 波长在10m～1mm之间的电磁波是微波 D. 微波传输时要靠微波中继站才能传输较远的距离
13.能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列不正确的是（ ）
A. 在倡导“节能环保”“低碳生活”的今天，人类特别不重视太阳能的利用
B. 卫星导航在传递信息过程中主要依靠电磁波
C. 超导材料可应用于电饭锅和远距离输电线
D. 光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输
14.小华收集了四幅“物理与生活”的宣传画，如图所示．他对其进行了说明，其中正确的是 ( )
A. 指南针在地磁场作用下指北的一端为S极
B. 碟形天线用来接收来自卫星的信号
C. 电磁起重机是利用电流的磁效应工作的
D. 试电笔的内部安装一个阻值很大的电阻，以此确保使用安全
三、填空题
15. 2017年3月23日，“探索一号”科考船停靠在南海救助局三亚基地救助码头，该船实现了我国自主遥控水下潜水器突破万米级长距离微细光纤传输及控制的技术瓶颈，光纤通讯利用光的 ________ ，光纤通讯的优点请你列举其一 ________ ．
16.光纤通信是利用________ （电磁波/超声波）在光导纤维中________ （反射/折射/直线传播），实现信息传输的，它具有传输信息量大、不受外界电磁场干扰和________ 等优点．
四、作图题

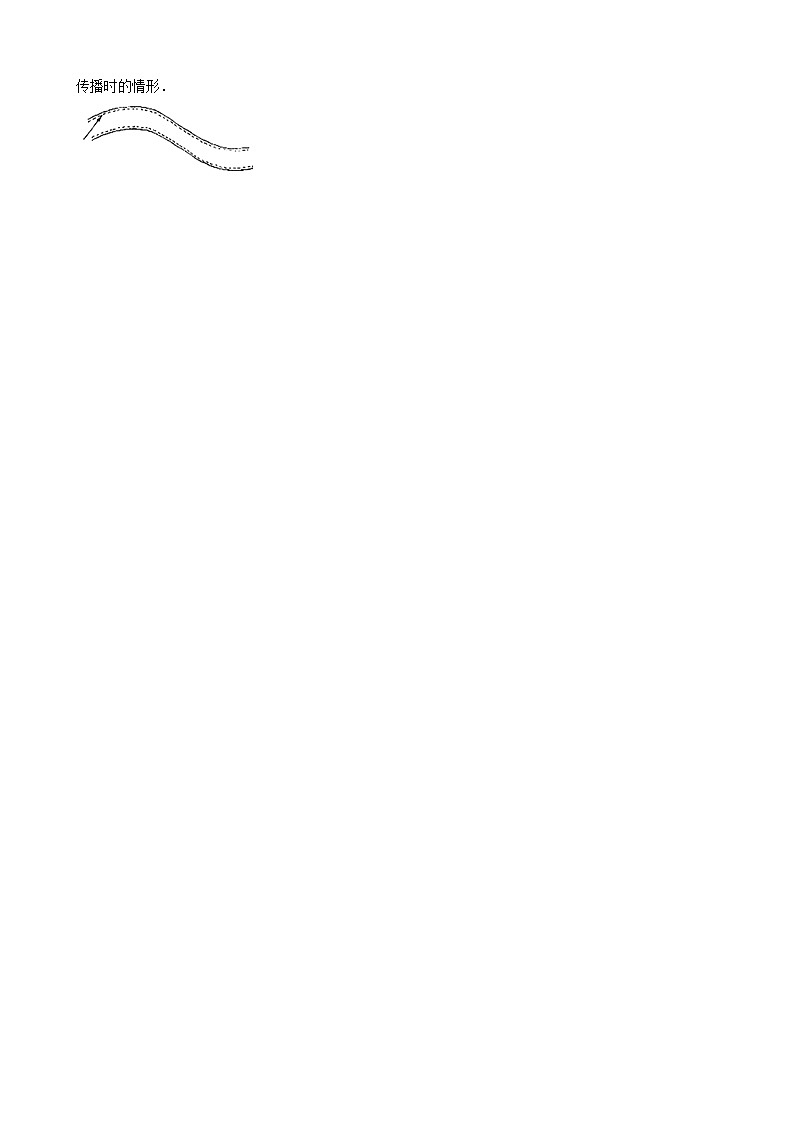

17.在下面图中是表示某一段光导纤维，一束激光从一端射入光导纤维，试在图中 画出激光在光导纤维中传播时的情形．
答案解析部分
一、单选题
1.C
解：华裔科学家高锟获得2009年诺贝尔物理奖，他被誉为“光纤通讯之父”，由图可知，C是华裔高琨． 故选C．
【分析】2009年诺贝尔物理学奖由高锟、韦拉德﹣博伊尔和乔治﹣史密斯三人分享，高锟被誉为“光纤之父”．
2.C
解：WiFi利用了电磁波中的微波技术进行信息传输．故选C．
【分析】微波是指频率为300MHz﹣300GHz的电磁波，WiFi在2.4Ghz频段工作，属于微波．
3. B
解:光纤在课本中的主要作用是通信，光纤已经成为现代通信的主要传输工具，它具有容量大、不受外界干扰、不怕腐蚀、不怕潮、能量损耗小．
故答案为：B
【分析】现代“信息高速公路”的两大支柱是：卫星通信和光纤通信.
4.A
解：A、互联网，又叫因特网，是世界上最大的计算机网络，可以做到信息资源的共享，信息可以传播的很远；
B、语言传播的距离是比较短的，是通过声波向四面八方传播的；
C、电磁波的传播速度比较快，但它容易发生各种反射和折射，一次传播的距离不会太长；
D、局域网是某些机关、学校、企业的内部网络，信息传播的距离是比较短的．
故选A．
【分析】互联网是现在发布信息的一个较远、较快的方式，各种新闻网站都可以第一时间将新闻传给全国各地．
5.B
解：如图所示，光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它携带的信息传到了远方．所以说光纤通信是利用光波来传输信息的．故选B．
【分析】光纤通信是利用光波来传输信息的．
6. C
解:地球同步轨道是运行方向与地球自转方向一致，运行周期等于地球自转周期并位于地球赤道平面上的圆形轨道．其高度约35860公里，卫星在轨道上的绕行速度约为3.1公里/秒，等于地球自转的角速度．用三颗同步卫星可以实现地球通信．
故答案为：C．
【分析】结合卫星通信的特点分析解答，明确用三颗同步卫星可以实现地球通信．
7.D
解:GPS接收器通过接收卫星发射的导航信号，实现对车辆的精确定位并导航．卫星向GPS接收器传送信息依靠的是电磁波，D符合题意，ABC不符合题意．
故答案为：D．
【分析】GPS（全球卫星定位系统）利用电磁波传递信息.
8. A
解:手机4G通信是利用电磁波来传递信息，A符合题意；电磁波在真空中的传播速度为3×108m/s，B不符合题意；音色反映了声音的品质与特色，我们能够辨别发声体就是根据声音的音色进行判断的，C不符合题意；4G信号本身就是电磁波，只要是电磁波就存在电磁辐射，D不符合题意.
故答案为：A。
【分析】手机无线上网是利用电磁波来传递信息的.
电磁波在真空中的传播速度是一定的，和光速相同，即c=3×108m/s.
不同物体声有别，音色不同来辨别.发声体的材料和结构不同发出的声音的音色不同.
电磁波在生活中无处不在，且过量的电磁波是有害的，特别是对于儿童来说危害更大，故应辩证的看待电磁波的应用.
9.A
解：卫星和地面的联系靠电磁波，将图片和声音等信号调制到电磁波上，把电磁波当成载体发射回地面．电磁波比超声波、次声波具有更强的穿透力．卫星导航系统传递信息利用的是电磁波，而且网络数据信息属于数字信号，故选项A正确．故选A．
【分析】图片和声音等信号调制到电磁波上，把电磁波当成载体发射出去，电磁波比超声波、次声波具有更强的穿透力，
人们日常生活中用的电视信号、手机信号都是利用电磁波传递信号的．
10.A
解：WiFi利用了电磁波中的微波技术进行信息传输，故A正确，B错误；电磁波的传播速度等于光速，即为3×108m/s=3×105km/s，故C、D错误．故选A．
【分析】微波是指频率为300MHz﹣300GHz的电磁波，WiFi在2.4Ghz频段工作，属于微波，其传播速度等于光速．
二、多选题
11. A,B,C
解:A、导航仪不但能接收地面端的中心控制系统的信息而不能接收导航卫星的信息，也能接收导航卫星的信息，还能向导航卫星发送信息，AB错误，符合题意；
C、电磁波能在真空中传播，C错误，符合题意；
D、导航仪与导航卫星之间是通过电磁波传递信息的，D不符合题意．
故答案为：ABC．
【分析】导航仪是利用电磁波传递信息的，导航仪、地面端的中心控制系统、导航卫星间可以相互传递信息，电磁波的传播不需要介质，可以在真空中传播.
12. A,C,D
解:用光纤通信可以在很短时间内传播大量的信息，激光在光导纤维中是不断的反射的向前传播．微波的波长的范围在：10m-1mm之间；因为微波基本是沿直线传播，所以微波传输时要靠微波中继站才能传输较远的距离．
故答案为：ACD．
【分析】现代“信息高速公路”的两大支柱是：卫星通信和光纤通信，其中光纤通信优点是：容量大、不受外界电磁场干扰、不怕潮湿、不怕腐蚀.
微波基本是沿直线传播，传输时要靠微波中继站才能传输较远的距离．
13. A,C
解:A、由于太阳能是清洁能源，故倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用，A错误，符合题意；
B、卫星导航在传递信息过程中主要依靠电磁波，B不符合题意；
C、超导体的电阻为零，不会放热，所以电能无法转化为内能，所有利用电流热效应工作的电器设备都不能用超导材料制作．故超导材料不能应用于电饭锅，C错误，符合题意；
D、光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输，D不符合题意；
故答案为：AC．
【分析】能源、信息和材料是现代社会发展的三大支柱，明确光纤具有抗干扰、信号衰减小的特点.
14. B,C,D
解:A指南针在地磁场作用下静止时指南的一端叫S极，指北的一端叫N极．不符合题意．
B、碟形天线起一个把信号汇聚加强的作用．所以接受卫星信号用碟形天线．符合题意．
C、导体中有电流通过时，能产生磁性，吸引铁质材料．电磁起重机是利用电流的磁效应工作的．符合题意．
D、试电笔的内部安装一个阻值很大的电阻，电压不变，电流很小，不会对人体造成伤害，保证使用的安全性．符合题意．
故答案为：BCD．
【分析】地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.
碟形天线的作用是把卫星发射器发射的微波信号汇聚到焦点，把信号高频头（碟形天线上的接受器）放在焦点处，碟形天线起一个把信号汇聚加强的作用.
电流流过导体会产生磁性，这是电流的磁效应，电磁起重机是利用电流的磁效应工作的.
试电笔的内部安装一个阻值很大的电阻，当人拿着试电笔接触火线时，人体和试电笔串联在电路中，试电笔的电阻很大，总电阻很大，电压不变，电流很微弱，不会对人造成危害.
三、填空题
15. 全反射；通信容量大
解:光导纤维进行光学通信利用光在不停地发生全反射．
光纤通信的优点：通信容量大、传输距离远．
故答案为：全反射；通信容量大
【分析】结合光纤通信的原理及优点分析解答即可.
16.电磁波；反射；通信质量高
解：光也是一种电磁波，光纤通信是利用激光在光导纤维内壁不断反射来传递信息的，光纤的抗干扰能力强，不受外界电磁波的干扰与影响，而且本身也不向外界辐射信号，因此它适用于长距离的信息传输以及要求高度安全的场合，在传输过程中，一般不会受到外界的影响，只有将光缆弄断，信号的传输才有可能中断．
故答案为：电磁波；反射；通信质量高．
【分析】光纤，是光导纤维的简写，它是利用光在玻璃制成的纤维中发生全反射原理工作的．通常，光纤的一端的发射装置使用发光二极管或一束激光将光脉冲传送至光纤，光纤的另一端的接收装置使用光敏元件检测脉冲．
四、作图题
17. 解：如图所示：
激光在光导纤维中传播时的情形，遵循光的反射定律，满足反射角等于入射角，光路图如下：
【分析】光导纤维进行光学通信利用光在不停地发生全反射，利用光的反射定律作图即可.
一、单选题
1.出生于中国上海的高锟被誉为“光纤之父”，请问下列选项中高锟的照片是（ ）
A. B. C. D.
2.WiFi无线上网是当今使用最广的一种无线网络传输技术，实际上就是把有线网络信号转换成无线信号，供支持其技术的相关电脑、手机接收．WiFi无线上网利用了（ ）
A. 红外线 B. 紫外线 C. 微波 D. 超声波
3.在2010年上海世博会的所有运动场馆都安装了光纤网络．场馆中光纤的主要用途是（ ）
A. 输电 B. 通信 C. 导热 D. 照明
4.下列传播信息一次传得最远的是（ ）
A. 互联网 B. 通过语言传播 C. 电磁波 D. 局域网
5.现代“信息高速公路”是卫星通信和光纤通信等高速、大容量信息传输通道的俗称．光纤通信是利用下面的哪一种载体来传输信息的（ ）
A. 微波 B. 光波 C. 无线电波 D. 超声波
6.在2004年雅典奥运会上，为了把比赛节目及时传送到世界各地，至少需要同步通信卫星（ ）
A. 1颗 B. 2 颗 C. 3 颗 D. 4颗
7.目前很多汽车的驾驶室里都装有GPS（全球卫星定位系统）接收器装置，GPS接收器通过接收卫星发射的导航信号，实现对车辆的精确定位并导航．卫星向GPS接收器传送信息依靠的是（ ）
A. 激光 B. 红外线 C. 紫外线 D. 电磁波
8.4G是第四代移动通信技术的简称，与以前产品相比，传输速度更快，下列说法正确的是（ ）
A. 它是靠电磁波来传递信息的 B. 传播速度是340m/s
C. 人听声是依据音调来区分打电话的人 D. 4G没有电磁波辐射
9.2011年12月，北斗卫星导航系统新闻发言人冉承其表示，北斗卫星导航系统将在2020年形成全球覆盖能力．北斗卫星导航系统是中国自行研制开发的三维卫星定位与通信系统（CNSS），是除美国的全球定位系统（GPS）、俄罗斯的GLONASS之后第三个成熟的卫星导航系统．如图所示为北斗卫星导航系统示意图，该系统在传递信息过程中主要依靠（ ）
A. 电磁波传输的数字信号 B. 电磁波传输的模拟信号C. 超声波传输的数字信号 D. 红外线传输的模拟信号10.Wifi是一种可以将个人电脑、手机等终端设备以无线方式互相连接的技术，常见的连接方式是通过一个无线路由器来实现的．以下有关说法正确的是（ ）A. 无线路由器是通过电磁波向四周有效范围内的终端传送信息的
B. 无线路由器是通过红外线向四周有效范围内的终端传送信息的
C. 无线路由器向四周传送信息的速度大于光速
D. 无线路由器向四周传送信息的速度小于光速
二、多选题
11.北斗卫星导航系统是我国自行研制的全球卫星定位与通信系统（BDS），系统由空间端、地面端和用户端（导航仪）组成，全部建成后可在全球范围内为各类用户提供高精度、高可靠定位、导航、授时服务．2012年12月27日，北斗导航业务正式对亚太地区提供无源定位、导航、授时服务．关于“BDS”的工作过程，下列不正确的是（ ）
A. 导航仪只能接收地面端的中心控制系统的信息而不能接收导航卫星的信息
B. 导航仪只能接收导航卫星的信息而不能向导航卫星发送信息
C. 导航卫星发射的电磁波不能在真空中传播
D. 导航仪与导航卫星之间是通过电磁波传递信息的
12.课外活动时间，小坪等几位同学聚在一起玩耍，他们谈起现代的信息之路，有以下几种说法，你认为正确的是（ ）
A. 用光纤通信可以在一定时间内传输大量信息 B. 光在光导纤维中传播时沿直线从甲地传播到乙地
C. 波长在10m～1mm之间的电磁波是微波 D. 微波传输时要靠微波中继站才能传输较远的距离
13.能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列不正确的是（ ）
A. 在倡导“节能环保”“低碳生活”的今天，人类特别不重视太阳能的利用
B. 卫星导航在传递信息过程中主要依靠电磁波
C. 超导材料可应用于电饭锅和远距离输电线
D. 光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输
14.小华收集了四幅“物理与生活”的宣传画，如图所示．他对其进行了说明，其中正确的是 ( )
A. 指南针在地磁场作用下指北的一端为S极
B. 碟形天线用来接收来自卫星的信号
C. 电磁起重机是利用电流的磁效应工作的
D. 试电笔的内部安装一个阻值很大的电阻，以此确保使用安全
三、填空题
15. 2017年3月23日，“探索一号”科考船停靠在南海救助局三亚基地救助码头，该船实现了我国自主遥控水下潜水器突破万米级长距离微细光纤传输及控制的技术瓶颈，光纤通讯利用光的 ________ ，光纤通讯的优点请你列举其一 ________ ．
16.光纤通信是利用________ （电磁波/超声波）在光导纤维中________ （反射/折射/直线传播），实现信息传输的，它具有传输信息量大、不受外界电磁场干扰和________ 等优点．
四、作图题
17.在下面图中是表示某一段光导纤维，一束激光从一端射入光导纤维，试在图中 画出激光在光导纤维中传播时的情形．
答案解析部分
一、单选题
1.C
解：华裔科学家高锟获得2009年诺贝尔物理奖，他被誉为“光纤通讯之父”，由图可知，C是华裔高琨． 故选C．
【分析】2009年诺贝尔物理学奖由高锟、韦拉德﹣博伊尔和乔治﹣史密斯三人分享，高锟被誉为“光纤之父”．
2.C
解：WiFi利用了电磁波中的微波技术进行信息传输．故选C．
【分析】微波是指频率为300MHz﹣300GHz的电磁波，WiFi在2.4Ghz频段工作，属于微波．
3. B
解:光纤在课本中的主要作用是通信，光纤已经成为现代通信的主要传输工具，它具有容量大、不受外界干扰、不怕腐蚀、不怕潮、能量损耗小．
故答案为：B
【分析】现代“信息高速公路”的两大支柱是：卫星通信和光纤通信.
4.A
解：A、互联网，又叫因特网，是世界上最大的计算机网络，可以做到信息资源的共享，信息可以传播的很远；
B、语言传播的距离是比较短的，是通过声波向四面八方传播的；
C、电磁波的传播速度比较快，但它容易发生各种反射和折射，一次传播的距离不会太长；
D、局域网是某些机关、学校、企业的内部网络，信息传播的距离是比较短的．
故选A．
【分析】互联网是现在发布信息的一个较远、较快的方式，各种新闻网站都可以第一时间将新闻传给全国各地．
5.B
解：如图所示，光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它携带的信息传到了远方．所以说光纤通信是利用光波来传输信息的．故选B．
【分析】光纤通信是利用光波来传输信息的．
6. C
解:地球同步轨道是运行方向与地球自转方向一致，运行周期等于地球自转周期并位于地球赤道平面上的圆形轨道．其高度约35860公里，卫星在轨道上的绕行速度约为3.1公里/秒，等于地球自转的角速度．用三颗同步卫星可以实现地球通信．
故答案为：C．
【分析】结合卫星通信的特点分析解答，明确用三颗同步卫星可以实现地球通信．
7.D
解:GPS接收器通过接收卫星发射的导航信号，实现对车辆的精确定位并导航．卫星向GPS接收器传送信息依靠的是电磁波，D符合题意，ABC不符合题意．
故答案为：D．
【分析】GPS（全球卫星定位系统）利用电磁波传递信息.
8. A
解:手机4G通信是利用电磁波来传递信息，A符合题意；电磁波在真空中的传播速度为3×108m/s，B不符合题意；音色反映了声音的品质与特色，我们能够辨别发声体就是根据声音的音色进行判断的，C不符合题意；4G信号本身就是电磁波，只要是电磁波就存在电磁辐射，D不符合题意.
故答案为：A。
【分析】手机无线上网是利用电磁波来传递信息的.
电磁波在真空中的传播速度是一定的，和光速相同，即c=3×108m/s.
不同物体声有别，音色不同来辨别.发声体的材料和结构不同发出的声音的音色不同.
电磁波在生活中无处不在，且过量的电磁波是有害的，特别是对于儿童来说危害更大，故应辩证的看待电磁波的应用.
9.A
解：卫星和地面的联系靠电磁波，将图片和声音等信号调制到电磁波上，把电磁波当成载体发射回地面．电磁波比超声波、次声波具有更强的穿透力．卫星导航系统传递信息利用的是电磁波，而且网络数据信息属于数字信号，故选项A正确．故选A．
【分析】图片和声音等信号调制到电磁波上，把电磁波当成载体发射出去，电磁波比超声波、次声波具有更强的穿透力，
人们日常生活中用的电视信号、手机信号都是利用电磁波传递信号的．
10.A
解：WiFi利用了电磁波中的微波技术进行信息传输，故A正确，B错误；电磁波的传播速度等于光速，即为3×108m/s=3×105km/s，故C、D错误．故选A．
【分析】微波是指频率为300MHz﹣300GHz的电磁波，WiFi在2.4Ghz频段工作，属于微波，其传播速度等于光速．
二、多选题
11. A,B,C
解:A、导航仪不但能接收地面端的中心控制系统的信息而不能接收导航卫星的信息，也能接收导航卫星的信息，还能向导航卫星发送信息，AB错误，符合题意；
C、电磁波能在真空中传播，C错误，符合题意；
D、导航仪与导航卫星之间是通过电磁波传递信息的，D不符合题意．
故答案为：ABC．
【分析】导航仪是利用电磁波传递信息的，导航仪、地面端的中心控制系统、导航卫星间可以相互传递信息，电磁波的传播不需要介质，可以在真空中传播.
12. A,C,D
解:用光纤通信可以在很短时间内传播大量的信息，激光在光导纤维中是不断的反射的向前传播．微波的波长的范围在：10m-1mm之间；因为微波基本是沿直线传播，所以微波传输时要靠微波中继站才能传输较远的距离．
故答案为：ACD．
【分析】现代“信息高速公路”的两大支柱是：卫星通信和光纤通信，其中光纤通信优点是：容量大、不受外界电磁场干扰、不怕潮湿、不怕腐蚀.
微波基本是沿直线传播，传输时要靠微波中继站才能传输较远的距离．
13. A,C
解:A、由于太阳能是清洁能源，故倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用，A错误，符合题意；
B、卫星导航在传递信息过程中主要依靠电磁波，B不符合题意；
C、超导体的电阻为零，不会放热，所以电能无法转化为内能，所有利用电流热效应工作的电器设备都不能用超导材料制作．故超导材料不能应用于电饭锅，C错误，符合题意；
D、光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输，D不符合题意；
故答案为：AC．
【分析】能源、信息和材料是现代社会发展的三大支柱，明确光纤具有抗干扰、信号衰减小的特点.
14. B,C,D
解:A指南针在地磁场作用下静止时指南的一端叫S极，指北的一端叫N极．不符合题意．
B、碟形天线起一个把信号汇聚加强的作用．所以接受卫星信号用碟形天线．符合题意．
C、导体中有电流通过时，能产生磁性，吸引铁质材料．电磁起重机是利用电流的磁效应工作的．符合题意．
D、试电笔的内部安装一个阻值很大的电阻，电压不变，电流很小，不会对人体造成伤害，保证使用的安全性．符合题意．
故答案为：BCD．
【分析】地磁的北极在地理位置的南极附近；而地磁的南极则在地理位置的北极附近.
碟形天线的作用是把卫星发射器发射的微波信号汇聚到焦点，把信号高频头（碟形天线上的接受器）放在焦点处，碟形天线起一个把信号汇聚加强的作用.
电流流过导体会产生磁性，这是电流的磁效应，电磁起重机是利用电流的磁效应工作的.
试电笔的内部安装一个阻值很大的电阻，当人拿着试电笔接触火线时，人体和试电笔串联在电路中，试电笔的电阻很大，总电阻很大，电压不变，电流很微弱，不会对人造成危害.
三、填空题
15. 全反射；通信容量大
解:光导纤维进行光学通信利用光在不停地发生全反射．
光纤通信的优点：通信容量大、传输距离远．
故答案为：全反射；通信容量大
【分析】结合光纤通信的原理及优点分析解答即可.
16.电磁波；反射；通信质量高
解：光也是一种电磁波，光纤通信是利用激光在光导纤维内壁不断反射来传递信息的，光纤的抗干扰能力强，不受外界电磁波的干扰与影响，而且本身也不向外界辐射信号，因此它适用于长距离的信息传输以及要求高度安全的场合，在传输过程中，一般不会受到外界的影响，只有将光缆弄断，信号的传输才有可能中断．
故答案为：电磁波；反射；通信质量高．
【分析】光纤，是光导纤维的简写，它是利用光在玻璃制成的纤维中发生全反射原理工作的．通常，光纤的一端的发射装置使用发光二极管或一束激光将光脉冲传送至光纤，光纤的另一端的接收装置使用光敏元件检测脉冲．
四、作图题
17. 解：如图所示：
激光在光导纤维中传播时的情形，遵循光的反射定律，满足反射角等于入射角，光路图如下：
【分析】光导纤维进行光学通信利用光在不停地发生全反射，利用光的反射定律作图即可.
