物理九年级全册第4节变阻器课后练习题

展开

这是一份物理九年级全册第4节变阻器课后练习题，共14页。试卷主要包含了4变阻器，5A 2等内容，欢迎下载使用。

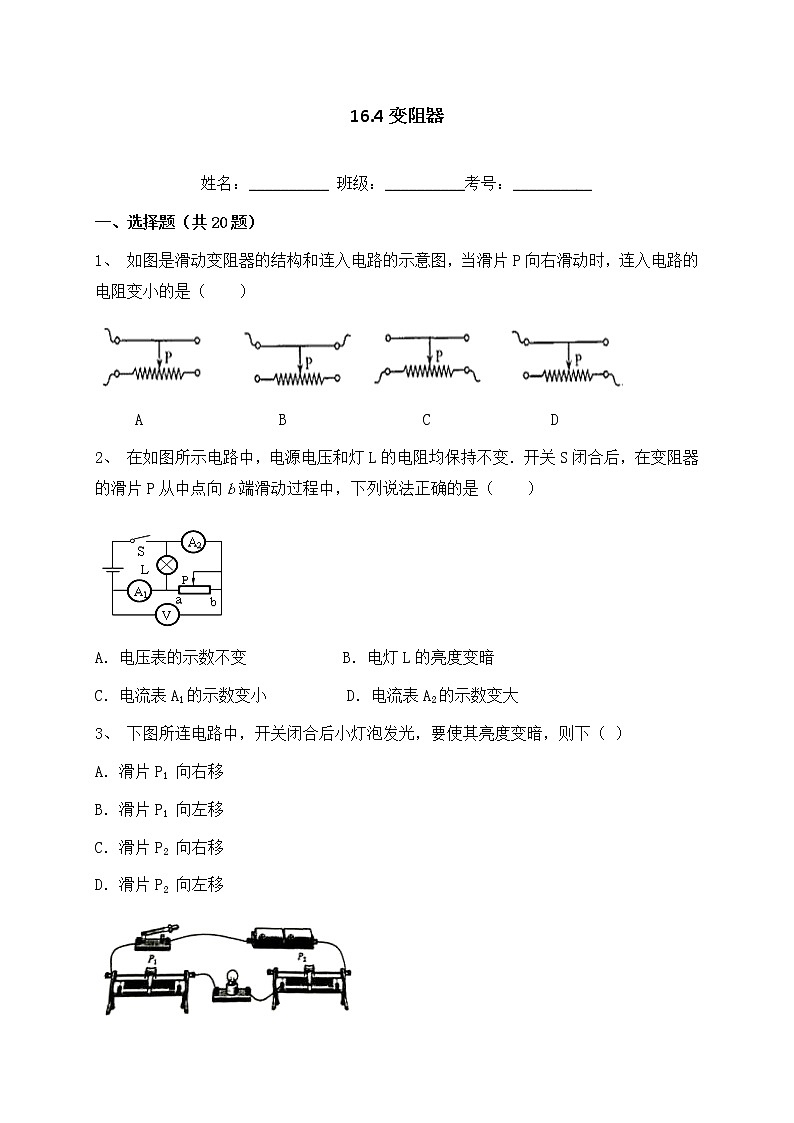

一、选择题（共20题）

1、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）

A B C D

2、在如图所示电路中，电源电压和灯L的电阻均保持不变．开关S闭合后，在变阻器的滑片P从中点向b端滑动过程中，下列说法正确的是（）

A．电压表的示数不变 B．电灯L的亮度变暗

C．电流表A1的示数变小 D．电流表A2的示数变大

3、下图所连电路中，开关闭合后小灯泡发光，要使其亮度变暗，则下（）

A．滑片P1 向右移

B．滑片P1 向左移

C．滑片P2 向右移

D．滑片P2 向左移

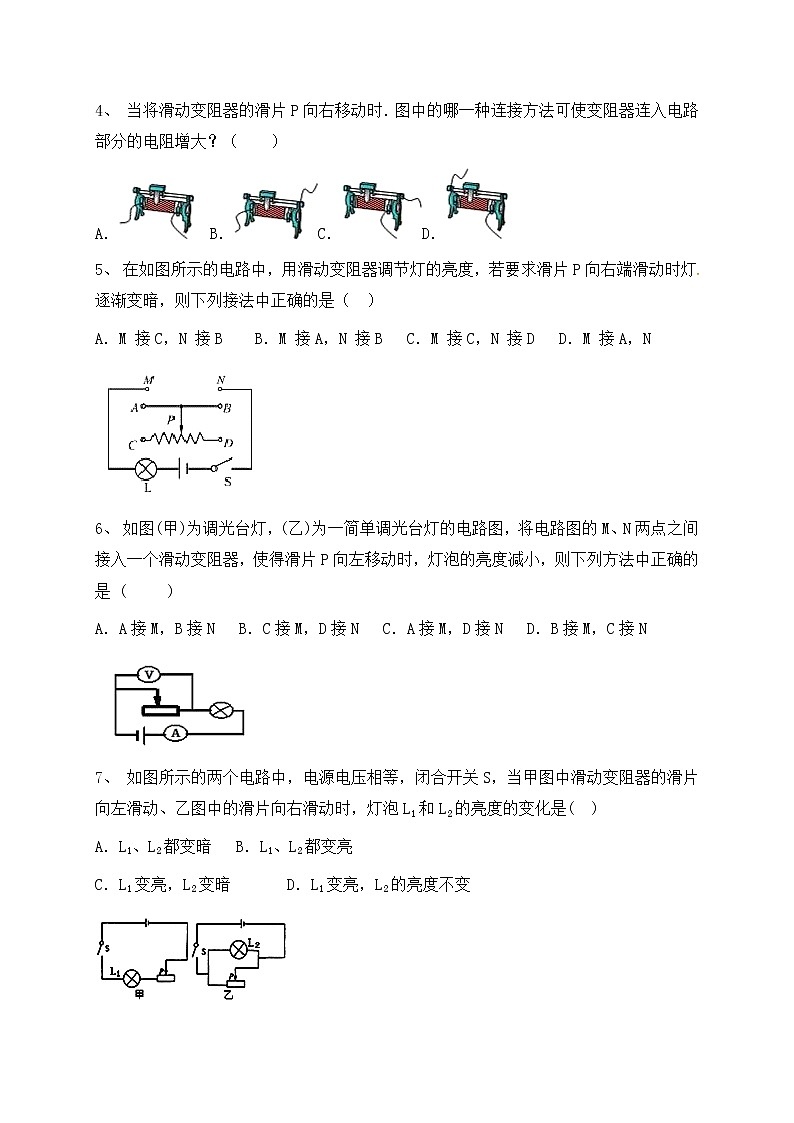

4、当将滑动变阻器的滑片P向右移动时．图中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（）

A． B．C．D．

5、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右端滑动时灯逐渐变暗，则下列接法中正确的是（）

A．M 接C，N 接B B．M 接A，N 接B C．M 接C，N 接D D．M 接A，N

6、如图(甲)为调光台灯，(乙)为一简单调光台灯的电路图，将电路图的M、N两点之间接入一个滑动变阻器，使得滑片P向左移动时，灯泡的亮度减小，则下列方法中正确的是 ( )

A．A接M，B接N B．C接M，D接N C．A接M，D接N D．B接M，C接N

7、如图所示的两个电路中，电源电压相等，闭合开关S，当甲图中滑动变阻器的滑片向左滑动、乙图中的滑片向右滑动时，灯泡L1和L2的亮度的变化是( )

A．L1、L2都变暗 B．L1、L2都变亮

C．L1变亮，L2变暗 D．L1变亮，L2的亮度不变

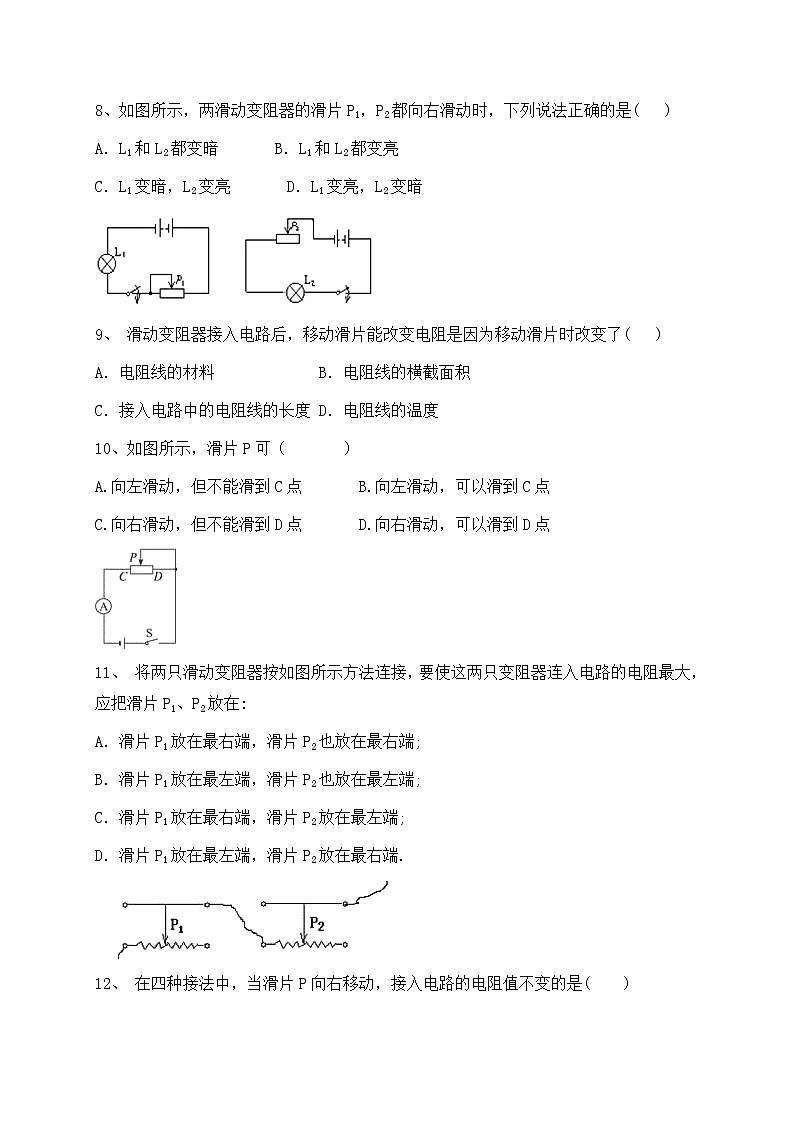

8、如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是( )

A．L1和L2都变暗 B．L1和L2都变亮

C．L1变暗，L2变亮 D．L1变亮，L2变暗

9、滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了( )

A．电阻线的材料 B．电阻线的横截面积

C．接入电路中的电阻线的长度 D．电阻线的温度

10、如图所示，滑片P可（）

A.向左滑动，但不能滑到C点 B.向左滑动，可以滑到C点

C.向右滑动，但不能滑到D点 D.向右滑动，可以滑到D点

11、将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在:

A．滑片P1放在最右端，滑片P2也放在最右端;

B．滑片P1放在最左端，滑片P2也放在最左端;

C．滑片P1放在最右端，滑片P2放在最左端;

D．滑片P1放在最左端，滑片P2放在最右端.

12、在四种接法中，当滑片P向右移动，接入电路的电阻值不变的是( )

13、小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现小灯泡L不亮。接下来，以下做法最合理的是（）

A．断开开关S，增加电池的个数重新实验

B．断开开关S，更换额定功率更大的灯泡重新实验

C．观察电流表的示数是否为零，判断电路是否断路

D．断开开关S，拆掉导线重新连接电路

14、小刚用图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )

A.保持变阻器滑片不动； B.将变阻器滑片适当向左移动；

C.将变阻器滑片适当向右移动； D.适当增加电池的节数。

15、如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮。调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮。出现这一现象的原因可能是（）

A．灯泡L2灯丝断了 B．滑动变阻器短路了

C．灯泡L2短路了 D．滑动变阻器接触不良

16、在“测量小灯泡的电功率”的实验中，除了需要电源、开关、导线外，还应有下列哪组器材（）

A.电流表、滑动变阻器、一个小灯泡；

B电压表.、滑动变阻器、几个小灯泡；

C.电流表、电压表、滑动变阻器、几个小灯泡

D.电流表、电压表、几个定值电阻、几个小灯泡

17、如果利用题图所示的电路来测量一个电阻R的阻值，那么x、y、z应分别代表（）

A．电流表、电压表、滑动变阻器

B．电压表、电流表、滑动变阻器

C．滑动变阻器、电流表、电压表

D．电压表、滑动变阻器、电流表

二、填空题（共8题）

1、如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱________(填“a、b”“b、c”或“a、c”)和灯泡________联后接入电路中．

2、如图所示收音机上调节音量的旋钮实际上是一个，它是通过改变导体的来改变电阻的．若将接线片B、C接入电路，则顺时针转动旋钮触片时，收音机的音量将变（“大”或“小”）．

3、滑动变阻器是通过改变导体的___________来改变电阻，从而改变电路中的电流。某滑动变阻器上标有“100Ω 1A”的字样，其中100Ω表示________________________，1A表示________________________。

4、如图是滑动变阻器的结构示意图．若将A、D接入电路中，滑片P向A端移动时，接入电路中的电阻减小；将和接入电路，也能达到改变电阻大小的效果．

5、图2中M、N间接入如图1所示的滑动变阻器．当M与A、N与B相连接，滑片向右端移动，接入电路的电阻将__________ （选填“变大”、“变小”或“不变”），这是因为将滑动变阻器当成__________接在电路中．

6、如图所示是有四个接线柱的滑动变阻器，当AD端接入电路时，滑片P向右移动时，接入电路中的阻值将（选填“增大”、“减小”或“不变”）；当AB端接入电路时，滑片P向左移动，接入电路中的阻值将__________．

三、实验,探究题（共7题）

1、小英在做用滑动变阻器改变灯泡亮度的实验时，连接了如图所示的电路．她闭合开关S后，发现灯泡L不亮，她将滑动变阻器的滑片P从右端滑动到左端，再滑动到右端的过程中，灯泡L始终不发光．为了排除电路故障，小英用量程为0～3V的电压表进行检查判断．她将电压表的负接线柱与A接线柱连接，电压表正接线柱与其他接线柱连接，对应出现的电压表示数如表所示．

根据以上信息，可判断段电路一定出现了故障．

2、小明在练习电流表、电压表和滑动变阻器使用的实验中，想用电流表测量通过电阻R的电流，用电压表测量电阻R两端的电压，连接了如图所示的电路.

(１)请指出连接电路时存在的问题

①____________________________

②_____________________________

③_____________________________

④_____________________________

(２)经同伴提醒后，小明把电路连接的正确无误，正确测出了电流和电压（如图所示）

则电流为______A，电压为______V.

3、小英在做用滑动变阻器改变灯泡亮度的实验时，连接了如图所示的电路，她闭合开关S年，发现灯泡L不亮，她将滑动变阻器的滑片P从右端滑动到左端，再滑动到右端的过程中，灯泡L始终不发光。为了排除电路故障，小英用量程为0－3V的电压表进行检查判断。她将电压表的负接线柱与A接线柱连接，电压表正接线柱依次与其他接线柱连接，对应出现的电压表示数如下表所示。

根据以上信息，可判断段电路一定出现了故障。

4、在做过 “用滑动变阻器改变电路中的电流”这一电学实验后小刚认为：灯的亮度是由通过灯的电流决定的，通过灯的电流越大，灯就越亮；通过灯的电流相等，灯的亮度就相同。为证明小刚的观点是不对的，小红找到了以下器材：满足实验要求的电源、电流表、开关各一个、额定电压相同、额定功率不同的小灯泡两个、导线若干。请你利用上述实验器材设计一个实验。要求：

（1）请画出你所设计的实验电路图。

（2）根据实验现象简要说明小刚的观点是不正确的。

5、把滑动变阻器接入图所示的电路中，要求当滑片P向左移动时能使灯泡变暗，请在图上用线将M、N两个接线头分别接在滑动变阻器的接线柱上。

6、如图为“用滑动变阻器改变电流”的实验．

(1)请连接好实物图，要求：滑动变阻器的滑片向A端滑动时，灯泡的亮度增加．

(2)在闭合开关前,滑片P应移动最端（选填“左”或“右”）.

(3)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是；

（4）当滑动变阻器的B、D两个接线柱接入电路中，要使电流表示数变大，滑片P应向端（选填“A”或“B”）移动．

7、用滑动变阻器改变小灯泡的亮度

(1)实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图所示.若要把它其中的两个接线柱连接到电路中去，共有种接法；“20Ω”指的是接线柱间的电阻值，“2A”指的是___________________________.

(2)现再给电源、小灯泡、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗.

(3)如果你还想知道电路中电流值的改变情况，需在电路中再____联一个电流表，并增加根导线.

参考答案解析

一、选择题

1、D

2、AC

3、C

4、B解：A、连接下面两个接线柱，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，不符合题意；

B、这种连接方式接入电路的是左半部分，当滑动变阻器的滑片P向右移动时，接入电路的电阻丝长度变大，电阻变大，符合题意；

C、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向右移动时，接入电路的电阻丝长度变小，电阻变小，不符合题意；

D、这种连接方式接入电路的是右半部分，当滑动变阻器的滑片P向右移动时，接入电路的电阻丝长度变小，电阻变小，不符合题意；

故选B．

5、 A

6、 C

7、 D解：对于L1所在电路来说，L1与滑动变阻器串联，当滑片P向左移动时，滑动变阻器的阻值变小，根据欧姆定律I=可知，通过灯L1的电流变大，则灯的实际功率P1=I2R可得，实际功率变大，故L1变亮；

对于L2所在电路来说，L2与滑动变阻器并联，无论滑片如何移动，灯L2两端电压始终等于电源电压，不发生变化，根据P2=可知，灯L2的实际功率不变，故灯L2亮度不变．

8、 D解：如图所示，当滑动变阻器的滑片P1向右滑动时，电路中的电阻变小（左半部分电阻短路），电流变大，L1变亮．

如图所示，当滑动变阻器的滑片P2向右滑动时，电路中的电阻变大（电路中的电阻线长度变长），电流变小，L2变暗．

由上述可知选项A、B、C都不正确．

故选D．

9、 C解：滑动变阻器移动滑片时，不能改变接入电阻丝的横截面积和材料，只能改变接入电路电阻丝的长度，以此来改变接入电路的电阻和电流．

故选C．

10、 AD

11、 A

12、 D 点拨：当滑片向右滑动时，A、B两图连入电路的电阻线的长度变短，所以电阻变小，C图中连入电路的电阻线长度变长，电阻变大，D图中的电阻线全部连入了电路，所以电阻值不发生变化。

13、 C

14、 C

15、 C

16、 C

17、答案：B

解析：测量电阻与电阻串联的是电流表，并联在电阻两端的是电压表，与电源相连的是滑动变阻器，x、y、z应分别代表电压表、电流表、滑动变阻器，选项B正确。

二、填空题

1、 b、c 串

2、解：（1）收音机上调节音量的旋钮实际上是一个滑动变阻器，它是通过滑片的移动来改变了连入电路中电阻丝长度的．

（2）因为将接线片B、C接入电路，并顺时针转动旋钮触片时，BC段电阻丝变段，电阻变小，电流变大，收音机音量变大．

故答案为：滑动变阻器；长度；大．

3、长度；其最大阻值为100欧（或其阻值变化范围是0～100欧）；允许通过它的最大电流是1安培。

4、解：

（1）若将A、D接入电路中，电阻丝接入电路的是滑片左边的电阻丝，当滑片向A移动时连入电路的电阻值变小；

（2）当A、C接入电路时，滑片向左移动时，连入电路的电阻也变小，也能达到改变电阻大小的效果．

故答案为：A；A；C．

5、解：图2可知，当M与A、N与B相连接时，滑动变阻器相当于定值电阻，因此滑片向右端移动，滑动变阻器接入电路的阻值不变．

故答案为：不变；定值电阻．

6、解：当将AD接入电路时，滑动变阻器的左侧接入电路，则滑片右移时，滑动变阻器接入长度增大，故接入电路的阻值将增大；

当将AB接入电路时，由于直接连接了全部阻值，故滑片不起作用，接入电阻的阻值将不变；

故答案为：增大；不变．

三、实验,探究题

1、【解答】解：电压表的负接线柱与A接线柱连接，

电压表正接线柱与B接线柱连接，电压表有示数，说明电源完好；

电压表正接线柱与D接线柱连接，电压表有示数，说明BD之间完好；

电压表正接线柱与F接线柱连接，电压表有示数，说明BF之间完好；

电压表正接线柱与H接线柱连接，电压表没有示数，说明BH之间完好，AH间有断路．

故答案为：AH．

2、（1）①滑动变阻器连接错误

②电流表接线柱接反

③电压表量程接错了

④电压表串在电路中错误

（2）0.5A 2.5V

3、 EF;

4、参考答案：

（1）实验电路图：

（2）按图将额定电压相同、额定功率不同的小灯泡L1

L2串联在电路中。闭合开关S发现L1L2的亮度不同，而串联电路电流处处相等，说明小刚的观点是错误的。

（其他答案正确均可给分）

5、N与D相接，M与A相接。

6、（1）如图

（2）右

（3）滑动变阻器吧下面的两个接线柱接入了电路（4）B

7、 (1) 3 A、B 滑动变阻器允许通过的最大电流值为2A (2) 连线如图所示

(3) 串一

电压表正接线柱与其他接线柱连接情
电压表示数/V
与B接线柱连接
3
与D接线柱连接
3
与F接线柱连接
3
与H接线柱连接
3
