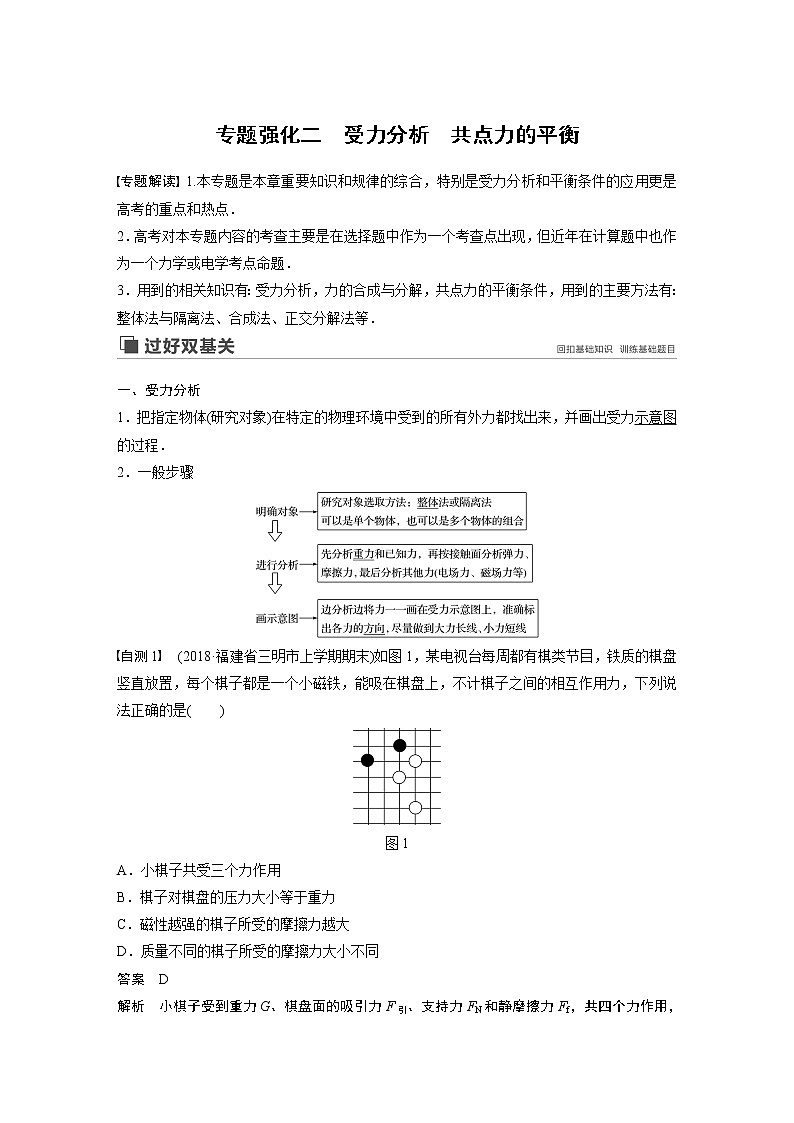

专题强化二　受力分析　共点力的平衡
专题解读 1.本专题是本章重要知识和规律的综合，特别是受力分析和平衡条件的应用更是高考的重点和热点．
2．高考对本专题内容的考查主要是在选择题中作为一个考查点出现，但近年在计算题中也作为一个力学或电学考点命题．
3．用到的相关知识有：受力分析，力的合成与分解，共点力的平衡条件，用到的主要方法有：整体法与隔离法、合成法、正交分解法等．

一、受力分析
1．把指定物体(研究对象)在特定的物理环境中受到的所有外力都找出来，并画出受力示意图的过程．
2．一般步骤

自测1　 (2018·福建省三明市上学期期末)如图1，某电视台每周都有棋类节目，铁质的棋盘竖直放置，每个棋子都是一个小磁铁，能吸在棋盘上，不计棋子之间的相互作用力，下列说法正确的是(　　)

图1
A．小棋子共受三个力作用
B．棋子对棋盘的压力大小等于重力
C．磁性越强的棋子所受的摩擦力越大
D．质量不同的棋子所受的摩擦力大小不同
答案　D

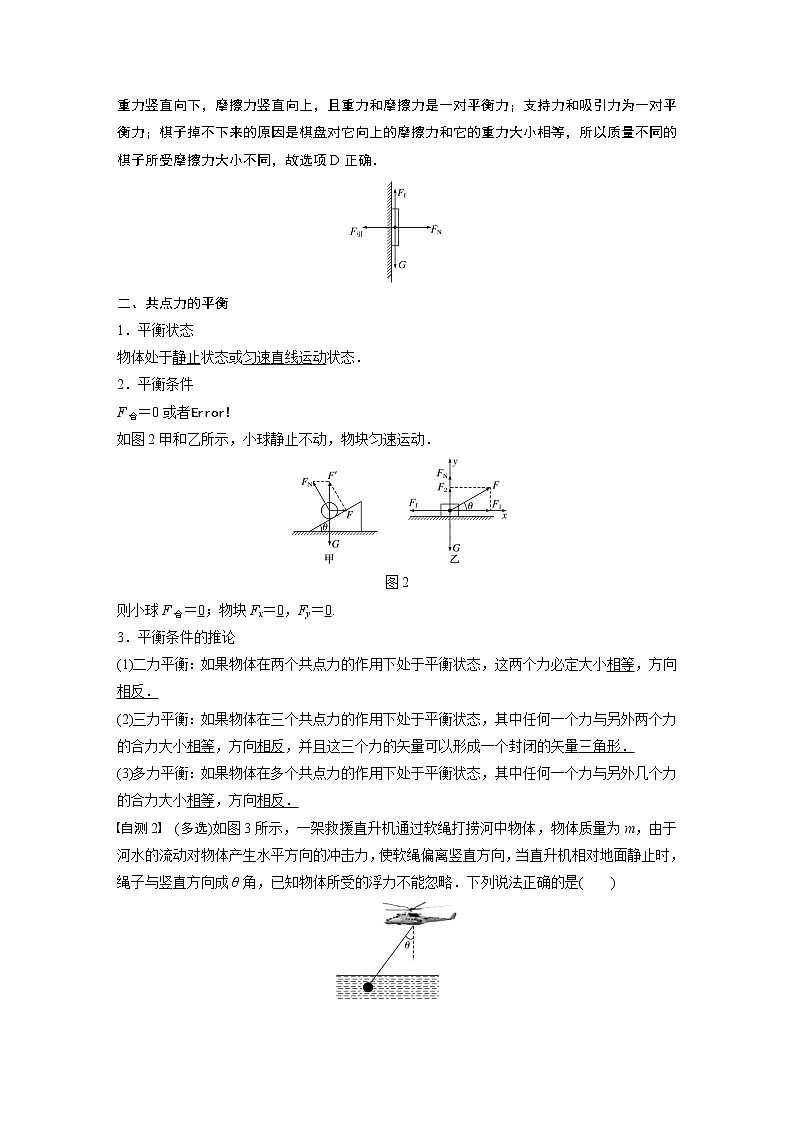

解析　小棋子受到重力G、棋盘面的吸引力F引、支持力FN和静摩擦力Ff，共四个力作用，重力竖直向下，摩擦力竖直向上，且重力和摩擦力是一对平衡力；支持力和吸引力为一对平衡力；棋子掉不下来的原因是棋盘对它向上的摩擦力和它的重力大小相等，所以质量不同的棋子所受摩擦力大小不同，故选项D正确．

二、共点力的平衡
1．平衡状态
物体处于静止状态或匀速直线运动状态．
2．平衡条件
F合＝0或者
如图2甲和乙所示，小球静止不动，物块匀速运动．

图2
则小球F合＝0；物块Fx＝0，Fy＝0.
3．平衡条件的推论
(1)二力平衡：如果物体在两个共点力的作用下处于平衡状态，这两个力必定大小相等，方向相反．
(2)三力平衡：如果物体在三个共点力的作用下处于平衡状态，其中任何一个力与另外两个力的合力大小相等，方向相反，并且这三个力的矢量可以形成一个封闭的矢量三角形．
(3)多力平衡：如果物体在多个共点力的作用下处于平衡状态，其中任何一个力与另外几个力的合力大小相等，方向相反．
自测2　(多选)如图3所示，一架救援直升机通过软绳打捞河中物体，物体质量为m，由于河水的流动对物体产生水平方向的冲击力，使软绳偏离竖直方向，当直升机相对地面静止时，绳子与竖直方向成θ角，已知物体所受的浮力不能忽略．下列说法正确的是(　　)

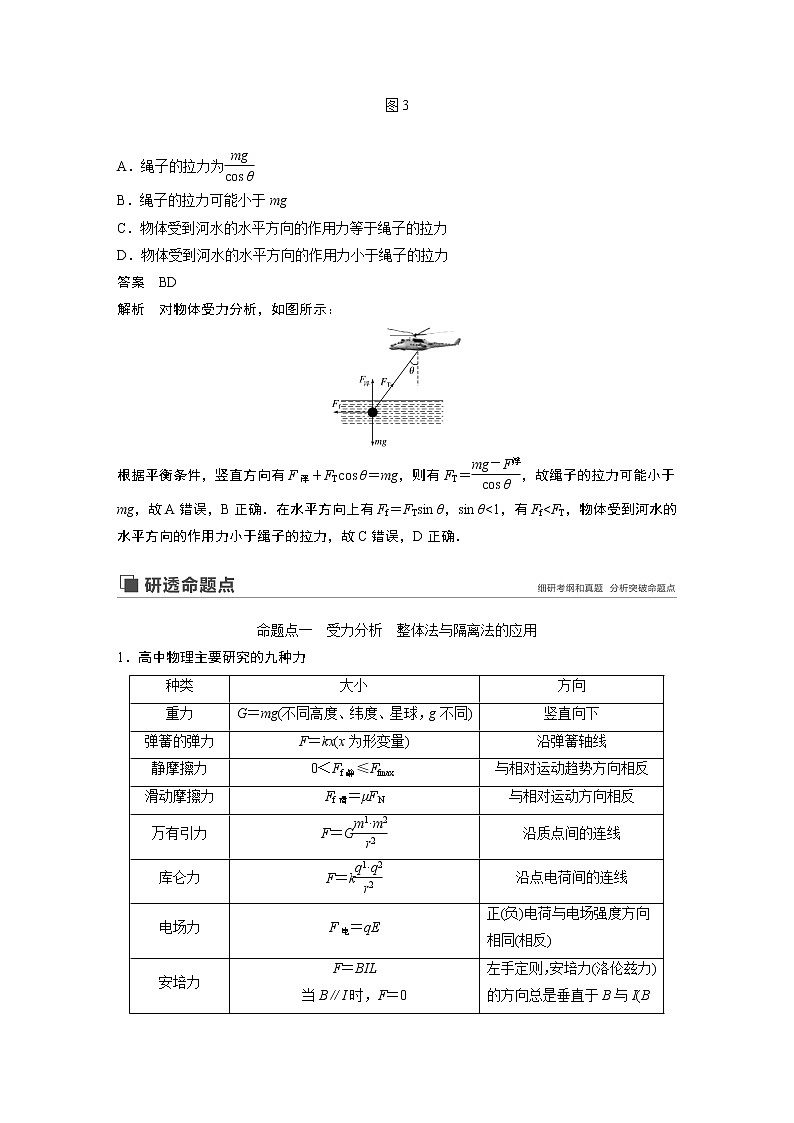

图3

A．绳子的拉力为
B．绳子的拉力可能小于mg
C．物体受到河水的水平方向的作用力等于绳子的拉力
D．物体受到河水的水平方向的作用力小于绳子的拉力
答案　BD
解析　对物体受力分析，如图所示：

根据平衡条件，竖直方向有F浮＋FTcos θ＝mg，则有FT＝，故绳子的拉力可能小于mg，故A错误，B正确．在水平方向上有Ff＝FTsin θ，sin θGbsin θ，刚开始一段时间有Ga＝Gbsin θ＋Ff，c对b的摩擦力方向沿斜面向下，随着Ga减小，摩擦力在减小，当减小到Ga＝Gbsin θ时，摩擦力减小为零，随后Ga
