2020版物理新增分大一轮新高考（京津鲁琼）讲义：第八章恒定电流实验十
展开

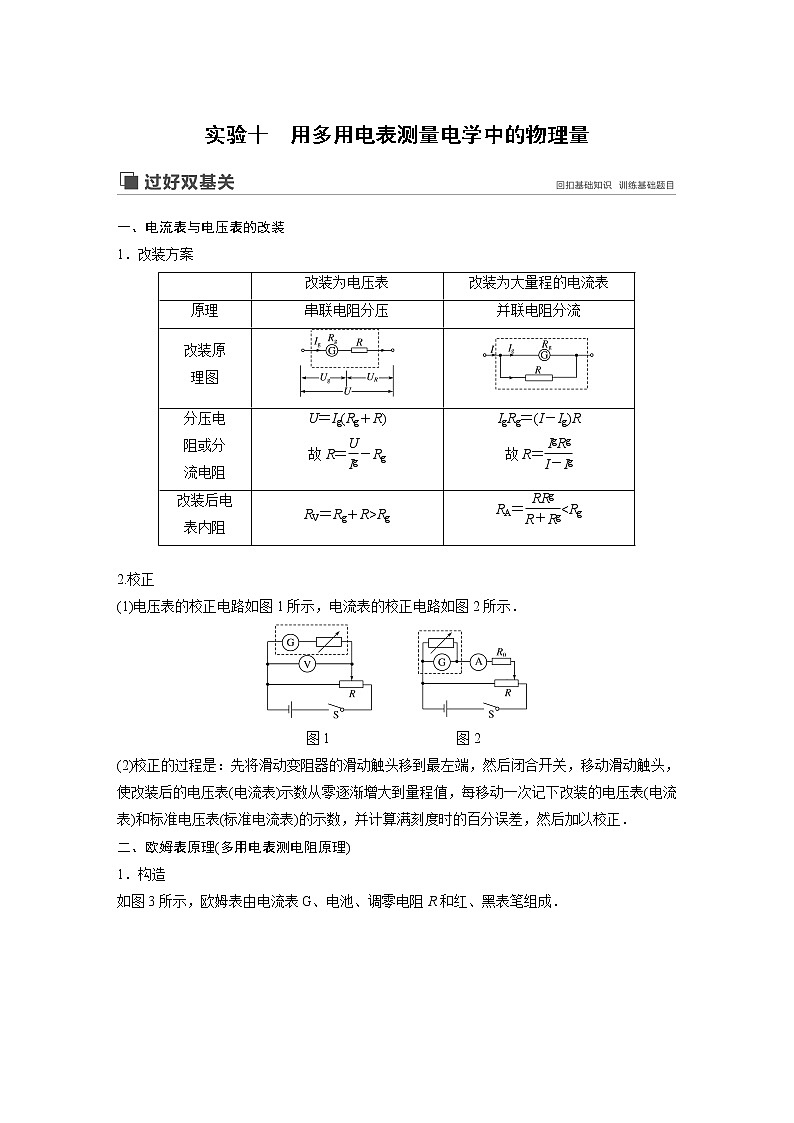

实验十 用多用电表测量电学中的物理量
一、电流表与电压表的改装
1．改装方案
改装为电压表
改装为大量程的电流表
原理
串联电阻分压
并联电阻分流
改装原
理图
分压电
阻或分
流电阻
U＝Ig(Rg＋R)
故R＝－Rg
IgRg＝(I－Ig)R
故R＝
改装后电
表内阻
RV＝Rg＋R>Rg
RA＝
