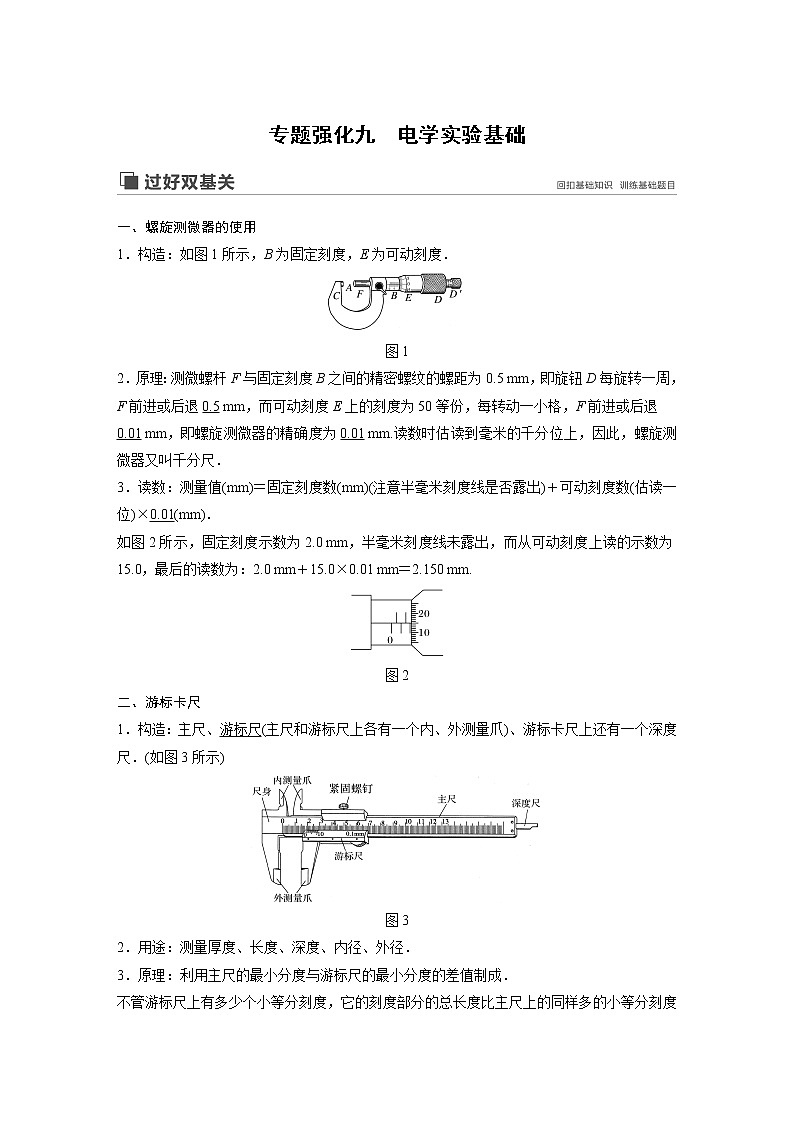

专题强化九　电学实验基础

一、螺旋测微器的使用
1．构造：如图1所示，B为固定刻度，E为可动刻度．

图1
2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5 mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退
0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．
3．读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．
如图2所示，固定刻度示数为2.0 mm，半毫米刻度线未露出，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.

图2
二、游标卡尺
1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺．(如图3所示)

图3
2．用途：测量厚度、长度、深度、内径、外径．
3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．

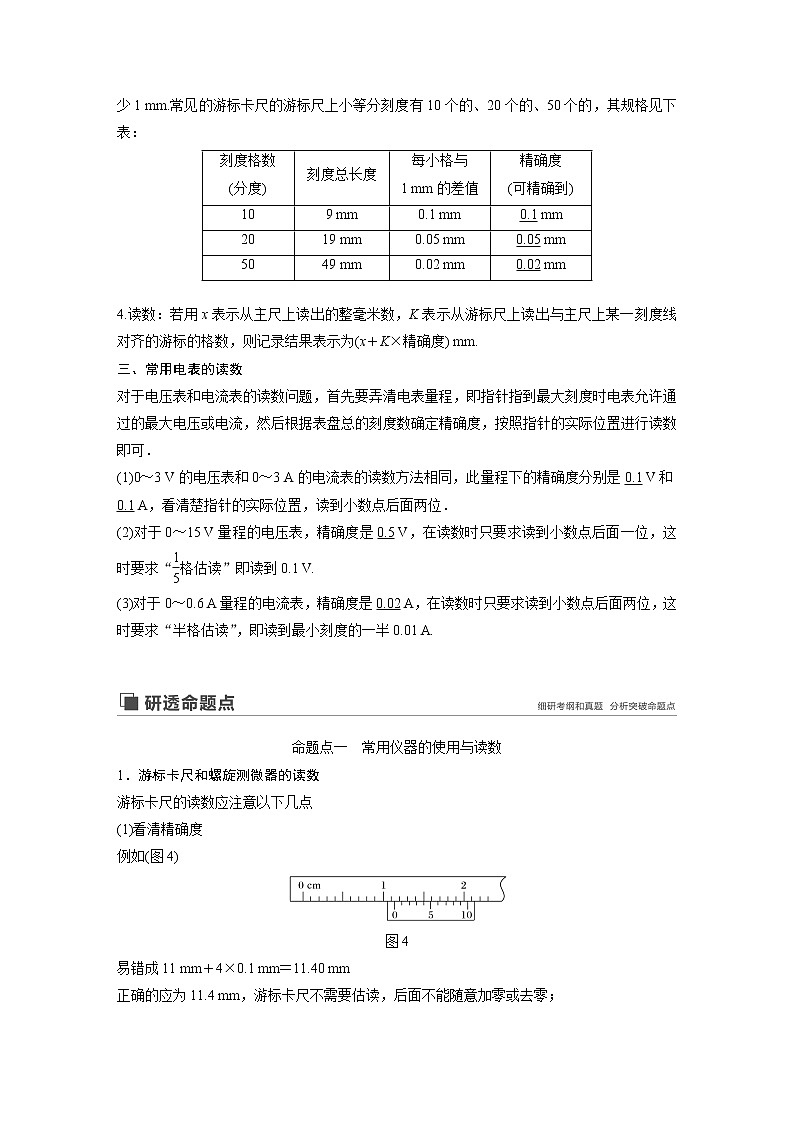

不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：
刻度格数
(分度)
刻度总长度
每小格与
1 mm的差值
精确度
(可精确到)
10
9 mm
0.1 mm
0.1 mm
20
19 mm
0.05 mm
0.05 mm
50
49 mm
0.02 mm
0.02 mm

4.读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度) mm.
三、常用电表的读数
对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表允许通过的最大电压或电流，然后根据表盘总的刻度数确定精确度，按照指针的实际位置进行读数即可．
(1)0～3 V的电压表和0～3 A的电流表的读数方法相同，此量程下的精确度分别是0.1 V和0.1 A，看清楚指针的实际位置，读到小数点后面两位．
(2)对于0～15 V量程的电压表，精确度是0.5 V，在读数时只要求读到小数点后面一位，这时要求“格估读”即读到0.1 V.
(3)对于0～0.6 A量程的电流表，精确度是0.02 A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01 A.


命题点一　常用仪器的使用与读数
1．游标卡尺和螺旋测微器的读数
游标卡尺的读数应注意以下几点
(1)看清精确度
例如(图4)

图4
易错成11 mm＋4×0.1 mm＝11.40 mm
正确的应为11.4 mm，游标卡尺不需要估读，后面不能随意加零或去零；

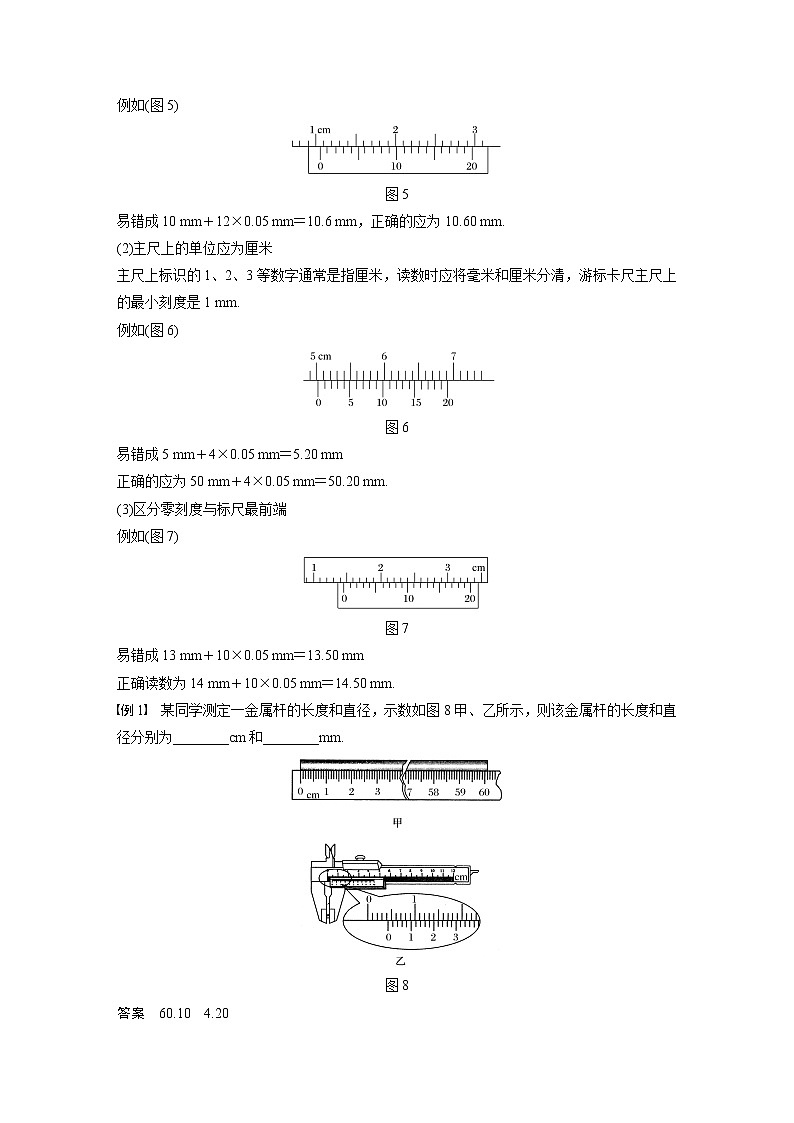

例如(图5)

图5
易错成10 mm＋12×0.05 mm＝10.6 mm，正确的应为10.60 mm.
(2)主尺上的单位应为厘米
主尺上标识的1、2、3等数字通常是指厘米，读数时应将毫米和厘米分清，游标卡尺主尺上的最小刻度是1 mm.
例如(图6)

图6
易错成5 mm＋4×0.05 mm＝5.20 mm
正确的应为50 mm＋4×0.05 mm＝50.20 mm.
(3)区分零刻度与标尺最前端
例如(图7)

图7
易错成13 mm＋10×0.05 mm＝13.50 mm
正确读数为14 mm＋10×0.05 mm＝14.50 mm.
例1　某同学测定一金属杆的长度和直径，示数如图8甲、乙所示，则该金属杆的长度和直径分别为________cm和________mm.


图8
答案　60.10　4.20
解析　刻度尺的分度值为1 mm，要估读到0.1 mm.
游标卡尺读数为4 mm＋10×0.02 mm＝4.20 mm.
例2　某同学用如图9甲所示的螺旋测微器测小球的直径时，他应先转动________到F靠近小球，再转动________到F夹住小球，直至听到棘轮发出声音为止，拨动________使F固定后读数(填仪器部件字母符号)．正确操作后，螺旋测微器的示数如图乙所示，则小球的直径是________________________________________________________________________ mm.

图9
答案　D　H　G　6.700
解析　用螺旋测微器测小球直径时，先转动粗调旋钮D使测微螺杆F靠近被测小球，再转动微调旋钮H使测微螺杆F夹住小球，直到棘轮发出声音为止，拨动止动旋钮G使F固定后读数，读数为6.5 mm＋20.0×0.01 mm＝6.700 mm.
变式1　(2019·湖北省武汉市部分学校起点调研)某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图10甲和乙所示．该工件的直径为________ cm，高度为________ mm.

图10
答案　1.220　6.860( 6.858 ～6.862均正确)
解析　游标卡尺的主尺读数为1.2 cm，游标尺上第4个刻度和主尺上某一刻度对齐，所以游标读数为4×0.05 mm＝0.20 mm＝0.020 cm，所以最终读数为：1.2 cm＋0.020 cm＝1.220 cm.
螺旋测微器的固定刻度为6.5 mm，可动刻度为36.0×0.01 mm＝0.360 mm，所以最终读数为6.5 mm＋0.360 mm＝6.860 mm.
2．电压表、电流表和变阻箱的读数
例3　(1)如图11甲所示的电表使用0.6 A量程时，对应刻度盘上每一小格代表________A，图中表针示数为________ A；当使用3 A量程时，对应刻度盘中每一小格代表________ A，图中表针示数为________ A.

图11
(2)如图乙所示的电表使用较小量程时，每小格表示______ V，图中表针的示数为______ V．若使用的是较大量程，则这时表盘刻度每小格表示______ V，图中表针示数为______ V.
答案　(1)0.02　0.44　0.1　2.20　(2)0.1　1.70　0.5 8．5
解析　(1)使用0.6 A量程时，刻度盘上的每一小格为0.02 A，表针示数为0.44 A；当使用3 A量程时，每一小格为0.1 A，表针示数为2.20 A.
(2)电压表使用3 V量程时，每小格表示0.1 V，表针示数为1.70 V；使用15 V量程时，每小格表示0.5 V，表针示数为8.5 V.
例4　旋钮式电阻箱如图12所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________ Ω，今欲将接入电路的电阻改为2 087 Ω，最简单的操作方法是________________________________________________________________________
____________________.若用两个这样的电阻箱，即可得到的电阻值范围为________．

图12
答案　1 987　将“×1 k”旋钮调到2，再将“×100”旋钮调到0　0～19 998 Ω
解析　接入电路的电阻为1 987 Ω，最简单的操作方法是将“×1 k”旋钮调到2，再将“×100”旋钮调到0.每个电阻箱的最大阻值是9 999 Ω，用这样的两个电阻箱串联可得到的最大电阻是2×9 999 Ω＝19 998 Ω.故用两个这样的电阻箱，可得到的电阻值范围为0～19 998 Ω.
变式2　如图13甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测的最大电流是________ A，对应刻度盘上每一小格代表________ A；图中表针示数为________ A；当使用电流表的“＋”和“－3”两个接线柱时，对应刻度盘上每一小格代表______ A，图中表针示数为________ A.

图13
图乙为学生实验用的有两个量程的电压表刻度盘．当使用较小量程时，测量电压最大值不得超过________ V，每小格表示________ V，图中指针示数为________ V；若使用的是较大量程，则表盘刻度每小格表示________ V，图中指针示数为________ V.
答案　0.60　0.02　0.34　0.1　1.70　3.00　0.1
2．20　0.5　11.0
解析　结合电流表和电压表所选量程，首先应正确读出相应的分度值，然后根据表针所指位置和其读数方法可得结果．
命题点二　关于电阻的测量
1．电压表和电流表的内、外接法
(1)两种接法比较

内接法
外接法
电路图


误差原因
电流表分压
U测＝Ux＋UA
电压表分流
I测＝Ix＋IV
电阻测量值
R测＝
＝Rx＋RA>Rx
测量值大于真实值
R测＝
＝
