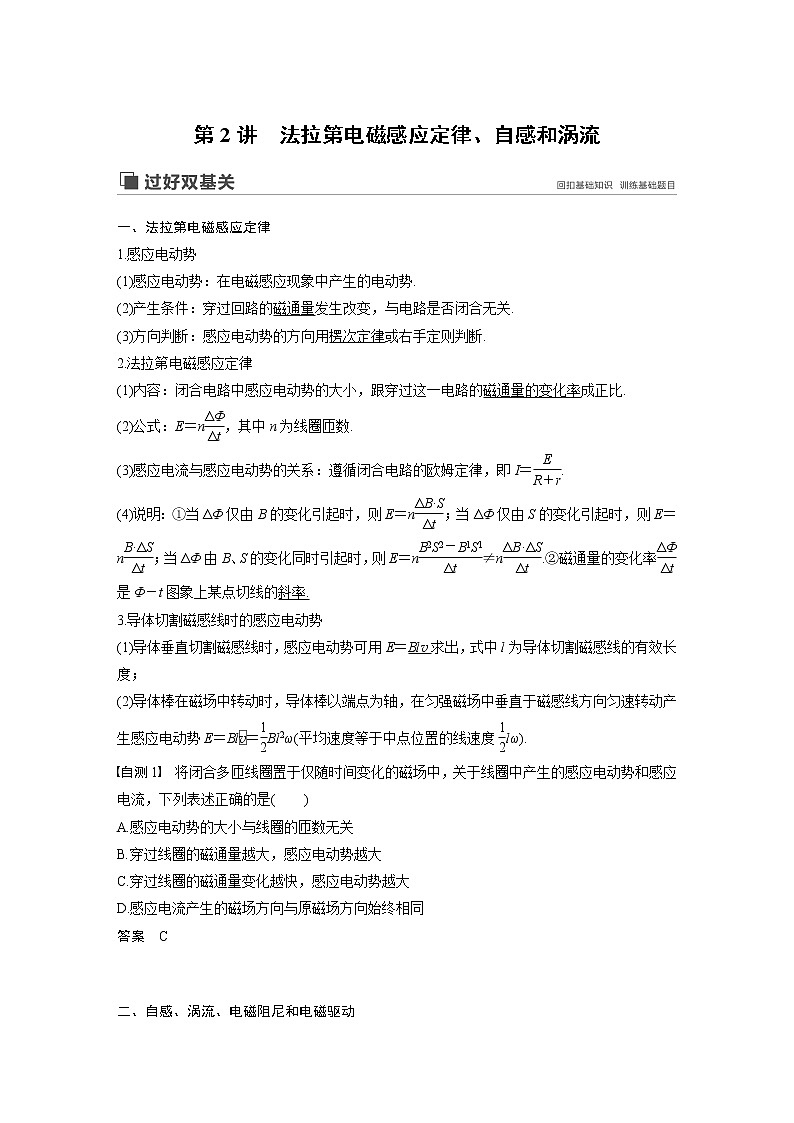

第2讲　法拉第电磁感应定律、自感和涡流

一、法拉第电磁感应定律
1.感应电动势
(1)感应电动势：在电磁感应现象中产生的电动势.
(2)产生条件：穿过回路的磁通量发生改变，与电路是否闭合无关.
(3)方向判断：感应电动势的方向用楞次定律或右手定则判断.
2.法拉第电磁感应定律
(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比.
(2)公式：E＝n，其中n为线圈匝数.
(3)感应电流与感应电动势的关系：遵循闭合电路的欧姆定律，即I＝.
(4)说明：①当ΔΦ仅由B的变化引起时，则E＝n；当ΔΦ仅由S的变化引起时，则E＝n；当ΔΦ由B、S的变化同时引起时，则E＝n≠n.②磁通量的变化率是Φ－t图象上某点切线的斜率.
3.导体切割磁感线时的感应电动势
(1)导体垂直切割磁感线时，感应电动势可用E＝Blv求出，式中l为导体切割磁感线的有效长度；
(2)导体棒在磁场中转动时，导体棒以端点为轴，在匀强磁场中垂直于磁感线方向匀速转动产生感应电动势E＝Bl＝Bl2ω(平均速度等于中点位置的线速度lω).
自测1　将闭合多匝线圈置于仅随时间变化的磁场中，关于线圈中产生的感应电动势和感应电流，下列表述正确的是(　　)
A.感应电动势的大小与线圈的匝数无关
B.穿过线圈的磁通量越大，感应电动势越大
C.穿过线圈的磁通量变化越快，感应电动势越大
D.感应电流产生的磁场方向与原磁场方向始终相同
答案　C


二、自感、涡流、电磁阻尼和电磁驱动

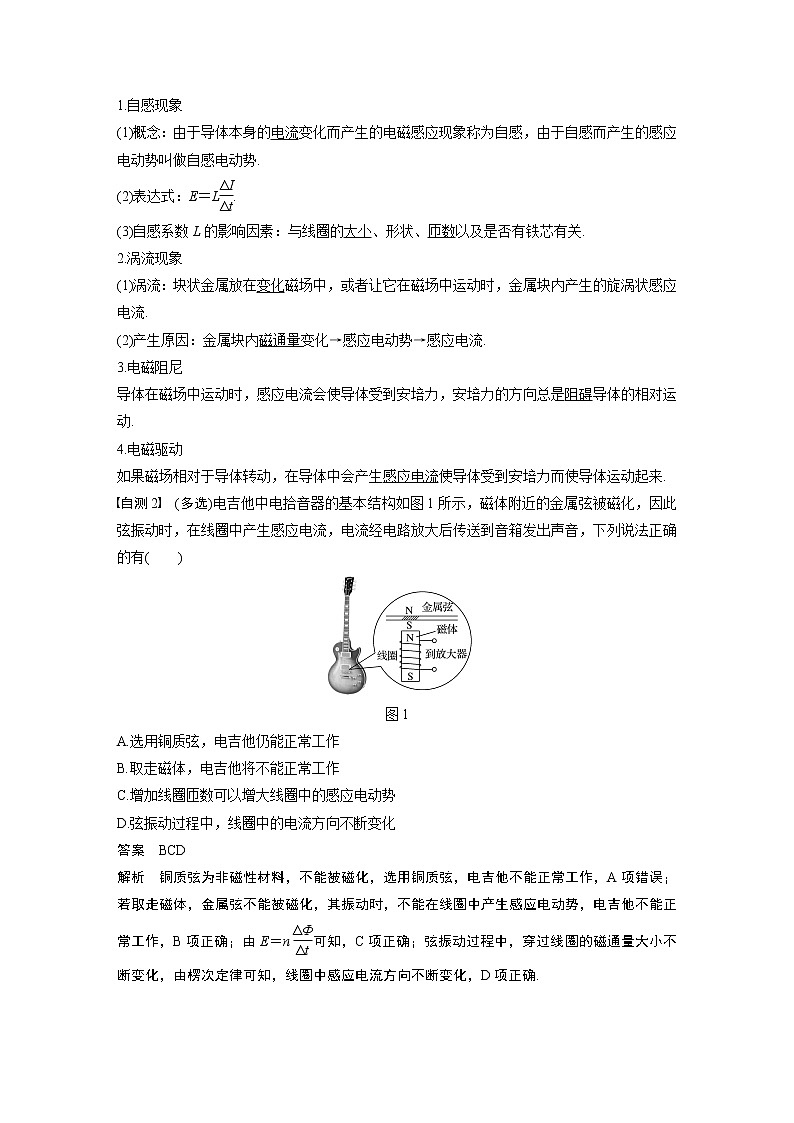

1.自感现象
(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势.
(2)表达式：E＝L.
(3)自感系数L的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关.
2.涡流现象
(1)涡流：块状金属放在变化磁场中，或者让它在磁场中运动时，金属块内产生的旋涡状感应电流.
(2)产生原因：金属块内磁通量变化→感应电动势→感应电流.
3.电磁阻尼
导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的相对运动.
4.电磁驱动
如果磁场相对于导体转动，在导体中会产生感应电流使导体受到安培力而使导体运动起来.
自测2　(多选)电吉他中电拾音器的基本结构如图1所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法正确的有(　　)

图1
A.选用铜质弦，电吉他仍能正常工作
B.取走磁体，电吉他将不能正常工作
C.增加线圈匝数可以增大线圈中的感应电动势
D.弦振动过程中，线圈中的电流方向不断变化
答案　BCD
解析　铜质弦为非磁性材料，不能被磁化，选用铜质弦，电吉他不能正常工作，A项错误；若取走磁体，金属弦不能被磁化，其振动时，不能在线圈中产生感应电动势，电吉他不能正常工作，B项正确；由E＝n可知，C项正确；弦振动过程中，穿过线圈的磁通量大小不断变化，由楞次定律可知，线圈中感应电流方向不断变化，D项正确.

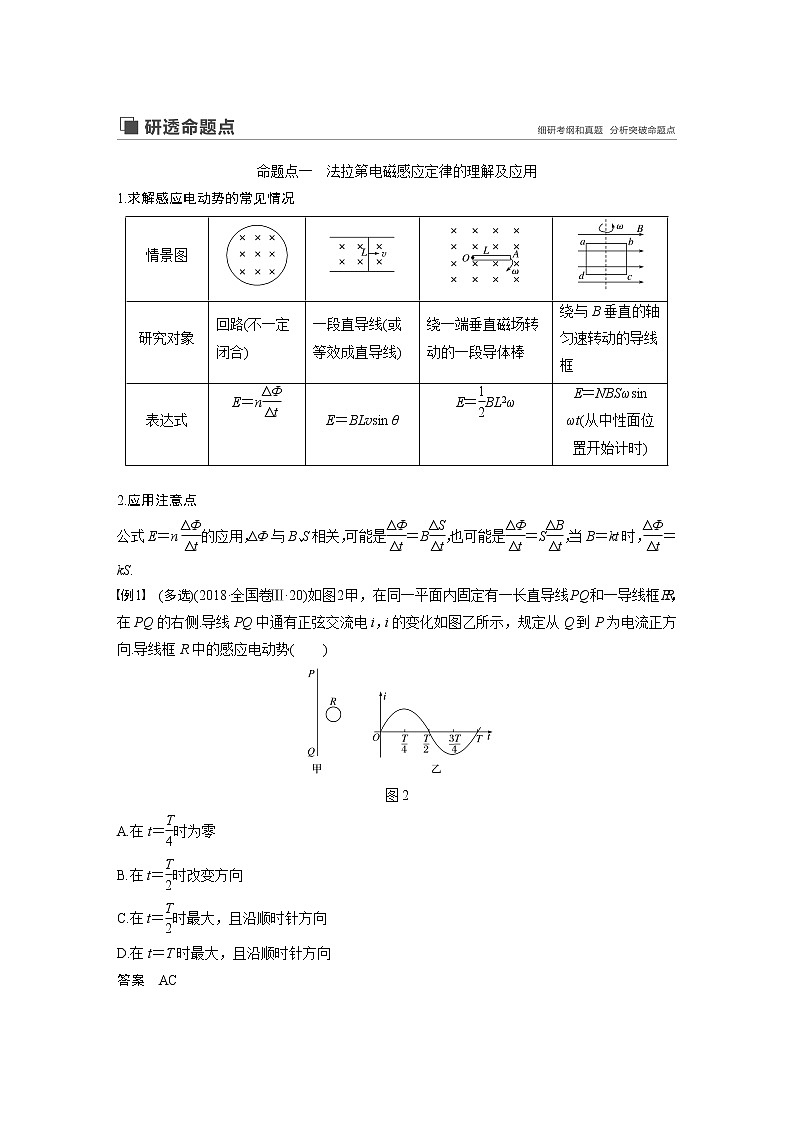

命题点一　法拉第电磁感应定律的理解及应用
1.求解感应电动势的常见情况
情景图




研究对象
回路(不一定闭合)
一段直导线(或等效成直导线)
绕一端垂直磁场转动的一段导体棒
绕与B垂直的轴匀速转动的导线框
表达式
E＝n
E＝BLvsin θ
E＝BL2ω
E＝NBSωsin ωt(从中性面位置开始计时)

2.应用注意点
公式E＝n的应用，ΔΦ与B、S相关，可能是＝B，也可能是＝S，当B＝kt时，＝kS.
例1　(多选)(2018·全国卷Ⅲ·20)如图2甲，在同一平面内固定有一长直导线PQ和一导线框R，R在PQ的右侧.导线PQ中通有正弦交流电i，i的变化如图乙所示，规定从Q到P为电流正方向.导线框R中的感应电动势(　　)

图2
A.在t＝时为零
B.在t＝时改变方向
C.在t＝时最大，且沿顺时针方向
D.在t＝T时最大，且沿顺时针方向
答案　AC
解析　在t＝时，i－t图线斜率为0，即磁场变化率为0，由E＝＝S知，E＝0，A项正确；在t＝和t＝T时，i－t图线斜率的绝对值最大，在t＝和t＝T时感应电动势最大.在到之间，电流由Q向P减弱，导线在R处产生垂直纸面向里的磁场，且磁场减弱，由楞次定律知，R产生的感应电流的磁场方向也垂直纸面向里，即R中感应电动势沿顺时针方向，同理可判断在到之间，R中电动势也为顺时针方向，在T到T之间，R中电动势为逆时针方向，C项正确，B、D项错误.
变式1　(多选)(2018·安徽省滁州市上学期期末)如图3甲所示，线圈两端a、b与一电阻R相连，线圈内有垂直于线圈平面向里的磁场，t＝0时刻起，穿过线圈的磁通量按图乙所示的规律变化，下列说法正确的是(　　)

图3
A.t0时刻，R中电流方向为由a到b
B.t0时刻，R中电流方向为由a到b
C.0～t0时间内R的电流小于t0～2t0时间内R的电流
D.0～t0时间内R的电流大于t0～2t0时间内R的电流
答案　AC
解析　由楞次定律可知0～t0时间内线圈中的感应电流方向为逆时针方向，t0～2t0时间内线圈中感应电流的方向为顺时针方向，故A正确，B错误；根据法拉第电磁感应定律：E＝n＝nS，可知0～t0时间内感应电动势大小是t0～2t0时间内的，感应电流为I＝，所以0～t0时间内R的电流是t0～2t0时间内R的电流的，故C正确，D错误.





例2　轻质细线吊着一质量为m＝0.42 kg、边长为L＝1 m、匝数n＝10的正方形线圈，其总电阻为r＝1 Ω.在线圈的中间位置以下区域分布着磁场，如图4甲所示.磁场方向垂直纸面向里，磁感应强度大小随时间变化关系如图乙所示.(g＝10 m/s2)

图4
(1)判断线圈中产生的感应电流的方向是顺时针还是逆时针；
(2)求线圈的电功率；
(3)求在t＝4 s时轻质细线的拉力大小.
答案　(1)逆时针　(2)0.25 W　(3)1.2 N
解析　(1)由楞次定律知感应电流的方向为逆时针方向.(2)由法拉第电磁感应定律得
E＝n＝n·L2＝0.5 V
则P＝＝0.25 W
(3)I＝＝0.5 A，由题图乙可知，t＝4 s时，B＝0.6 T，F安＝nBIL
F安＋FT＝mg
联立解得FT＝1.2 N.
拓展延伸　(1)在例2中磁感应强度为多少时，细线的拉力刚好为0?
(2)在例2中求6 s内通过线圈横截面的电荷量？
答案　(1)0.84 T　(2)3 C
解析　(1)细线的拉力刚好为0时满足：
F安′＝mg
F安′＝nB′IL
联立解得：B′＝0.84 T
(2)q＝0.5×6 C＝3 C.






变式2　(多选)(2018·湖南省常德市期末检测)图5甲为兴趣小组制作的无线充电装置中的受电线圈示意图，已知线圈匝数n＝100、电阻r＝1 Ω、横截面积S＝1.5×10－3 m2，外接电阻R＝7 Ω.线圈处在平行于线圈轴线的匀强磁场中，磁场的磁感应强度随时间变化如图乙所示，则(　　)

图5
A.在t＝0.01 s时通过R的电流方向发生改变
B.在t＝0.01 s时线圈中的感应电动势E＝0.6 V
C.在0～0.02 s内通过电阻R的电荷量q＝1.5×10－3 C
D.在0.02～0.03 s内R产生的焦耳热为Q＝1.8×10－3 J
答案　BC
解析　根据楞次定律可知，在0～0.01 s内和在0.01～0.02 s内电流方向相同，故A错误；在0～0.02 s内，根据法拉第电磁感应定律可知：E＝n＝nS＝100×4×1.5×10－3 V＝0.6 V，故B正确；在0～0.02 s内，产生的感应电流为I＝＝ A＝0.075 A，通过电阻R的电荷量为q＝It＝0.075×0.02 C＝1.5×10－3 C，故C正确；在0.02～0.03 s内，产生的感应电动势为E′＝n＝nS＝100×8×1.5×10－3 V＝1.2 V，产生的感应电流为I′＝＝ A＝0.15 A，R上产生的焦耳热为Q＝I′2Rt＝0.152×7×0.01 J＝1.575×10－3 J，故D错误.
命题点二　导体切割磁感线产生感应电动势
1.大小计算：
切割方式
感应电动势的表达式
垂直切割
E＝Blv
倾斜切割
E＝Blvsin θ，其中θ为v与B的夹角
旋转切割(以一端为轴)
E＝Bl2ω

说明　(1)导体与磁场方向垂直；(2)磁场为匀强磁场.
2.方向判断：(1)把产生感应电动势的那部分电路或导体当作电源的内电路，那部分导体相当于电源.(2)若电路是不闭合的，则先假设有电流通过，然后应用楞次定律或右手定则判断出电流的方向.(3)电源内部电流的方向是由负极(低电势)流向正极(高电势)，外电路顺着电流方向每经过一个电阻电势都要降低.
类型1　平动切割磁感线

例3　(多选)(2010·山东卷·21)如图6所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，OO′为其对称轴.一导线折成边长为l的正方形闭合回路abcd，回路在纸面内以恒定速度v0向右运动，当运动到关于OO′对称的位置时(　　)

图6
A.穿过回路的磁通量为零
B.回路中感应电动势大小为2Blv0
C.回路中感应电流的方向为顺时针方向
D.回路中ab边与cd边所受安培力方向相同
答案　ABD
解析　穿过闭合回路的磁通量Φ＝0，故选项A正确；回路中的感应电动势为ab、cd两边产生电动势之和E＝Blabv0＋Blcdv0＝2Blv0，故选项B正确；由右手定则可知感应电流的方向为逆时针方向，故选项C错误；由左手定则可知ab边与cd边所受的安培力方向均向左，故选项D正确.
变式3　(多选)(2018·山东省临沂市上学期期末)如图7所示，矩形线框abcd处于磁感应强度为B的匀强磁场中，磁场方向与线框平面垂直，线框ab长为2L，bc长为L，MN为垂直于ab并可在ab和cd上自由滑动的金属杆，且杆与ab和cd接触良好，abcd和MN上单位长度的电阻皆为r.让MN从ad处开始以速度v向右匀速滑动，设MN与ad之间的距离为x(0≤x≤2L)，则在整个过程中(　　)

图7
A.当x＝0时，MN中电流最小
B.当x＝L时，MN中电流最小
C.MN中电流的最小值为
D.MN中电流的最大值为
答案　BCD
解析　MN中产生的感应电动势为E＝BLv，MN中电流I＝＝＝，当x＝0或x＝2L时，MN中电流最大，MN中电流的最大值为Imax＝，当x＝L时，MN中电流最小，MN中电流的最小值为Imin＝，故A错误，B、C、D正确.
类型2　转动切割磁感线
例4　(2018·全国卷Ⅰ·17)如图8，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心.轨道的电阻忽略不计.OM是有一定电阻、可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好.空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B.现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定(过程Ⅰ)；再使磁感应强度的大小以一定的变化率从B增加到B′(过程Ⅱ).在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则等于(　　)

图8
A. B.
C. D.2
答案　B
解析　在过程Ⅰ中，根据法拉第电磁感应定律，有E1＝＝
根据闭合电路欧姆定律，有I1＝
且q1＝I1Δt1
在过程Ⅱ中，有E2＝＝
I2＝
q2＝I2Δt2
又q1＝q2，即＝
所以＝.
变式4　(多选)(2016·全国卷Ⅱ·20)法拉第圆盘发电机的示意图如图9所示.铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触.圆盘处于方向竖直向上的匀强磁场B中.圆盘旋转时，关于流过电阻R的电流，下列说法正确的是(　　)

图9
A.若圆盘转动的角速度恒定，则电流大小恒定
B.若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动
C.若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化
D.若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍
答案　AB
解析　将圆盘看成无数辐条组成，它们都在切割磁感线从而产生感应电动势和感应电流，则当圆盘顺时针(俯视)转动时，根据右手定则可知圆盘上感应电流从边缘流向中心，流过电阻的电流方向从a到b，B对；由法拉第电磁感应定律得感应电动势E＝BL＝BL2ω，I＝，ω恒定时，I大小恒定，ω大小变化时，I大小变化，方向不变，故A对，C错；由P＝I2R＝知，当ω变为原来的2倍时，P变为原来的4倍，D错.
命题点三　自感现象
1.自感现象的四大特点
(1)自感电动势总是阻碍导体中原电流的变化.
(2)通过线圈中的电流不能发生突变，只能缓慢变化.
(3)电流稳定时，自感线圈相当于普通导体.
(4)线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向.




2.自感中“闪亮”与“不闪亮”问题

与线圈串联的灯泡
与线圈并联的灯泡
电路图


通电时
电流逐渐增大，灯泡逐渐变亮
电流突然增大，然后逐渐减小达到稳定
断电时
电流逐渐减小，灯泡逐渐变暗，电流方向不变
电路中稳态电流为I1、I2：
①若I2≤I1，灯泡逐渐变暗；②若I2＞I1，灯泡闪亮后逐渐变暗.
两种情况下灯泡中电流方向均改变

例5　(2017·北京理综·19)如图10所示，图甲和图乙是教材中演示自感现象的两个电路图，L1和L2为电感线圈.实验时，断开开关S1瞬间，灯A1突然闪亮，随后逐渐变暗；闭合开关S2，灯A2逐渐变亮.而另一个相同的灯A3立即变亮，最终A2与A3的亮度相同.下列说法正确的是(　　)

图10
A.图甲中，A1与L1的电阻值相同
B.图甲中，闭合S1，电路稳定后，A1中电流大于L1中电流
C.图乙中，变阻器R与L2的电阻值相同
D.图乙中，闭合S2瞬间，L2中电流与变阻器R中电流相等
答案　C
解析　断开开关S1瞬间，线圈L1产生自感电动势，阻碍电流的减小，通过L1的电流反向通过A1，灯A1突然闪亮，随后逐渐变暗，说明IL1>IA1，即RL1
