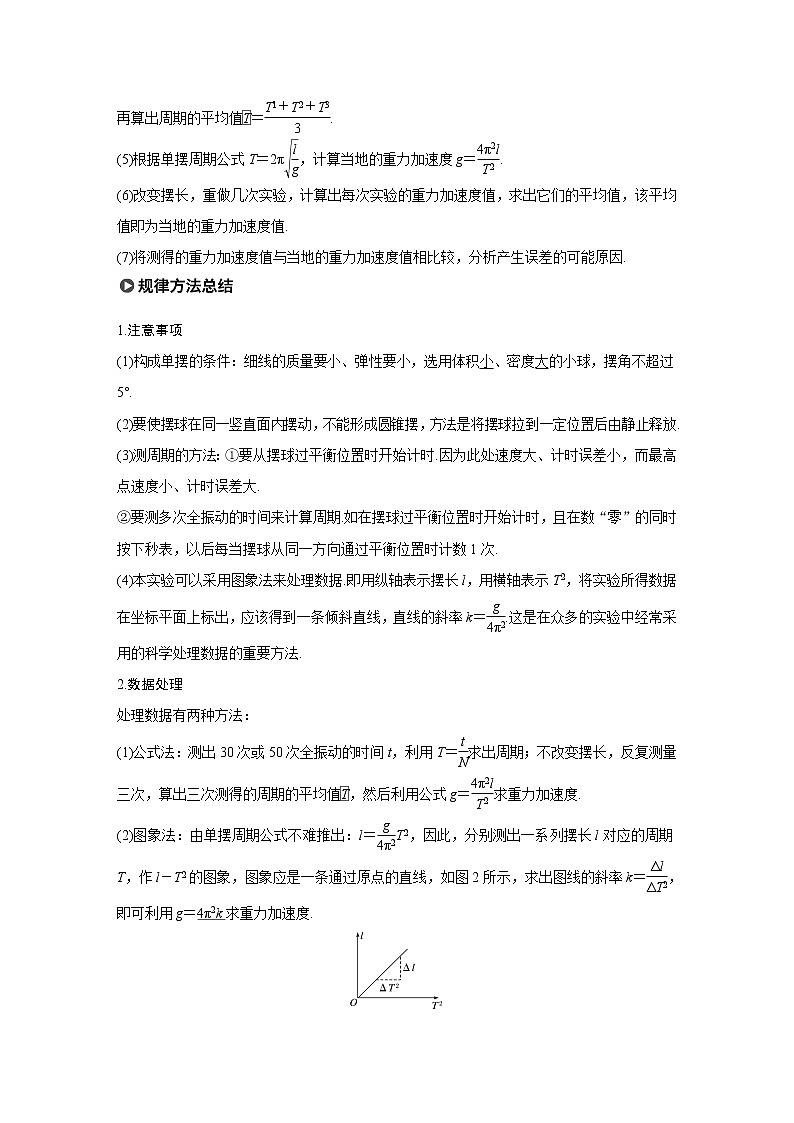

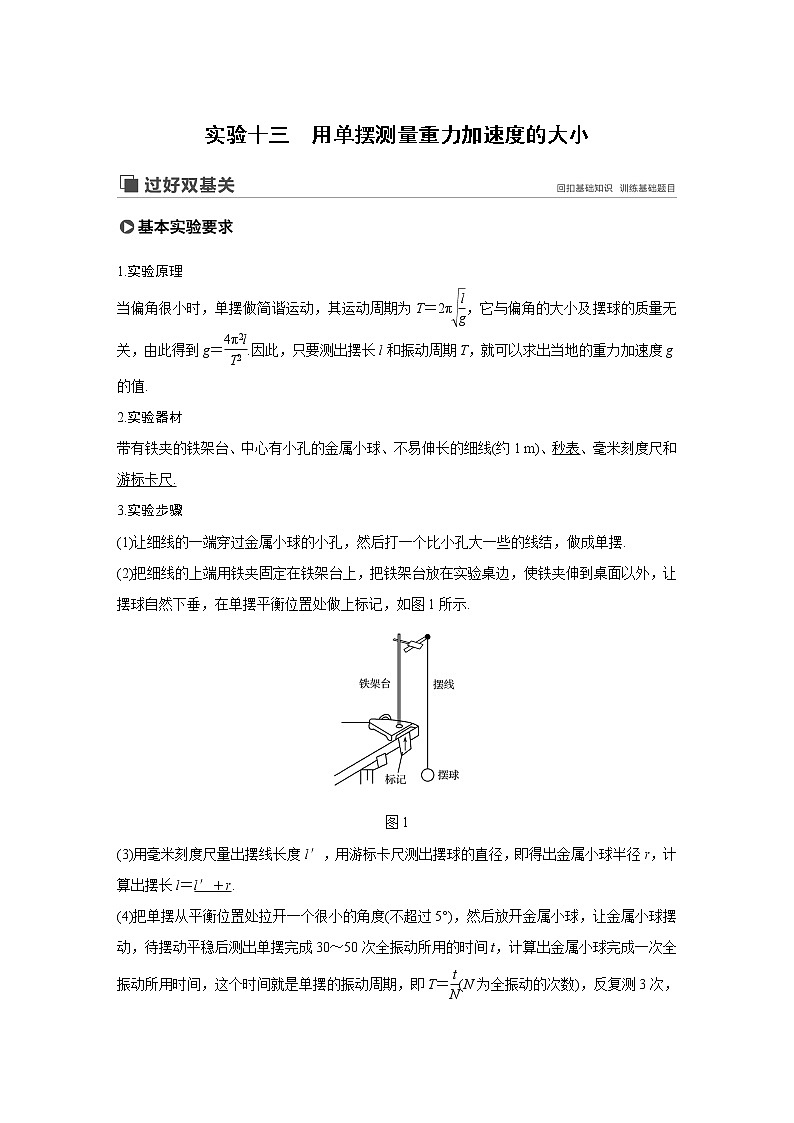

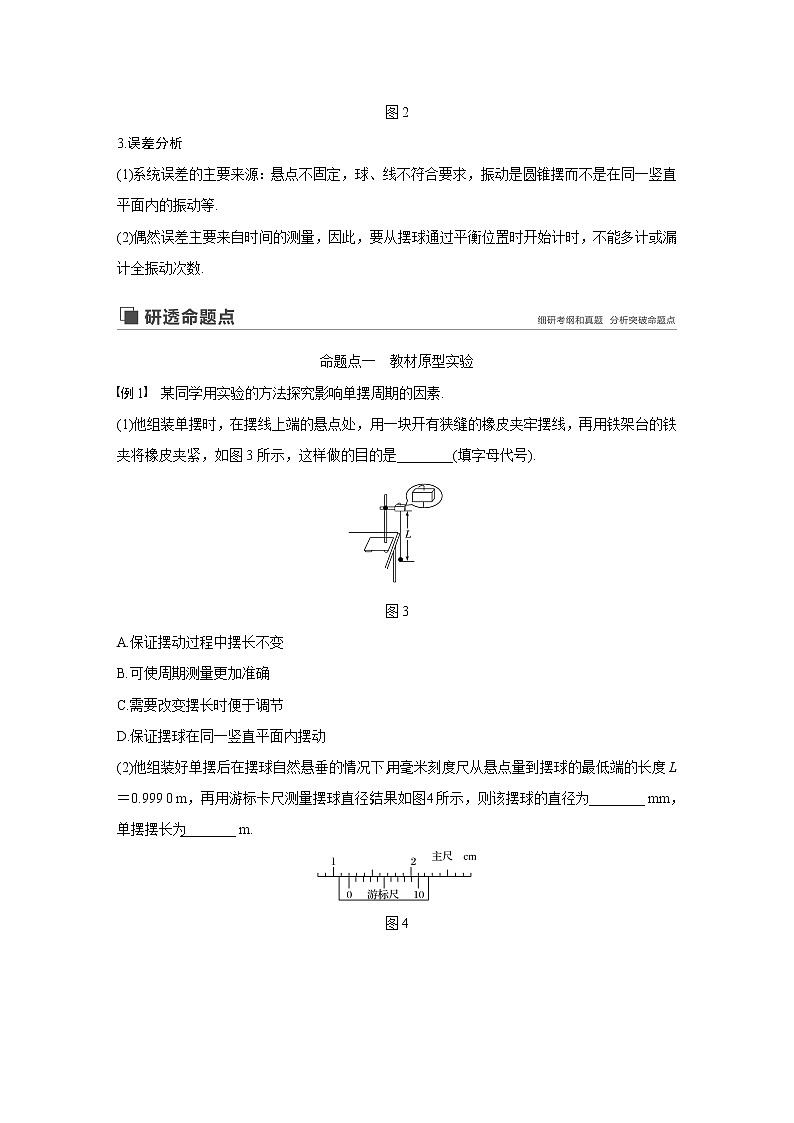

实验十三　用单摆测量重力加速度的大小1.实验原理当偏角很小时，单摆做简谐运动，其运动周期为T＝2π，它与偏角的大小及摆球的质量无关，由此得到g＝.因此，只要测出摆长l和振动周期T，就可以求出当地的重力加速度g的值.2.实验器材带有铁夹的铁架台、中心有小孔的金属小球、不易伸长的细线(约1 m)、秒表、毫米刻度尺和游标卡尺.3.实验步骤(1)让细线的一端穿过金属小球的小孔，然后打一个比小孔大一些的线结，做成单摆.(2)把细线的上端用铁夹固定在铁架台上，把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自然下垂，在单摆平衡位置处做上标记，如图1所示.图1(3)用毫米刻度尺量出摆线长度l′，用游标卡尺测出摆球的直径，即得出金属小球半径r，计算出摆长l＝l′＋r.(4)把单摆从平衡位置处拉开一个很小的角度(不超过5°)，然后放开金属小球，让金属小球摆动，待摆动平稳后测出单摆完成30～50次全振动所用的时间t，计算出金属小球完成一次全振动所用时间，这个时间就是单摆的振动周期，即T＝(N为全振动的次数)，反复测3次，再算出周期的平均值＝.(5)根据单摆周期公式T＝2π，计算当地的重力加速度g＝.(6)改变摆长，重做几次实验，计算出每次实验的重力加速度值，求出它们的平均值，该平均值即为当地的重力加速度值.(7)将测得的重力加速度值与当地的重力加速度值相比较，分析产生误差的可能原因.1.注意事项(1)构成单摆的条件：细线的质量要小、弹性要小，选用体积小、密度大的小球，摆角不超过5°.(2)要使摆球在同一竖直面内摆动，不能形成圆锥摆，方法是将摆球拉到一定位置后由静止释放.(3)测周期的方法：①要从摆球过平衡位置时开始计时.因为此处速度大、计时误差小，而最高点速度小、计时误差大.②要测多次全振动的时间来计算周期.如在摆球过平衡位置时开始计时，且在数“零”的同时按下秒表，以后每当摆球从同一方向通过平衡位置时计数1次.(4)本实验可以采用图象法来处理数据.即用纵轴表示摆长l，用横轴表示T2，将实验所得数据在坐标平面上标出，应该得到一条倾斜直线，直线的斜率k＝.这是在众多的实验中经常采用的科学处理数据的重要方法.2.数据处理处理数据有两种方法：(1)公式法：测出30次或50次全振动的时间t，利用T＝求出周期；不改变摆长，反复测量三次，算出三次测得的周期的平均值，然后利用公式g＝求重力加速度.(2)图象法：由单摆周期公式不难推出：l＝T2，因此，分别测出一系列摆长l对应的周期T，作l－T2的图象，图象应是一条通过原点的直线，如图2所示，求出图线的斜率k＝，即可利用g＝4π2k求重力加速度.图23.误差分析(1)系统误差的主要来源：悬点不固定，球、线不符合要求，振动是圆锥摆而不是在同一竖直平面内的振动等.(2)偶然误差主要来自时间的测量，因此，要从摆球通过平衡位置时开始计时，不能多计或漏计全振动次数.命题点一　教材原型实验例1　某同学用实验的方法探究影响单摆周期的因素.(1)他组装单摆时，在摆线上端的悬点处，用一块开有狭缝的橡皮夹牢摆线，再用铁架台的铁夹将橡皮夹紧，如图3所示，这样做的目的是________(填字母代号).图3A.保证摆动过程中摆长不变B.可使周期测量更加准确C.需要改变摆长时便于调节D.保证摆球在同一竖直平面内摆动(2)他组装好单摆后在摆球自然悬垂的情况下，用毫米刻度尺从悬点量到摆球的最低端的长度L＝0.999 0 m，再用游标卡尺测量摆球直径，结果如图4所示，则该摆球的直径为________ mm，单摆摆长为________ m.图4    (3)下列振动图象真实地描述了对摆长约为1 m的单摆进行周期测量的四种操作过程.图中横坐标原点表示计时开始，A、B、C均为30次全振动的图象，已知sin 5°＝0.087，sin 15°＝0.26，这四种操作过程合乎实验要求且误差最小的是________(填字母代号).答案　(1)AC　(2)12.0　0.993 0　(3)A解析　(1)橡皮的作用是使摆线摆动过程中悬点位置不变，从而保证摆长不变，同时又便于调节摆长，A、C正确；(2)根据游标卡尺读数规则可得摆球直径为d＝12 mm＋0.1 mm×0＝12.0 mm，则单摆摆长为L0＝L－＝0.993 0 m(注意统一单位)；(3)单摆摆角不超过5°，且计时位置应从最低点(即速度最大位置)开始，故A项的操作符合要求.变式1　某同学用单摆测当地的重力加速度.他测出了摆线长度L和摆动周期T，如图5(a)所示.通过改变悬线长度L，测出对应的摆动周期T，获得多组T与L，再以T2为纵轴、L为横轴画出函数关系图象如图(b)所示.由图象可知，摆球的半径r＝________ m，当地重力加速度g＝________ m/s2；由此种方法得到的重力加速度值与实际的重力加速度值相比会________(选填“偏大”“偏小”或“一样”)图5答案　1.0×10－2　9.86　一样   命题点二　实验拓展与创新例2　(2015·天津理综·9(2))某同学利用单摆测量重力加速度.(1)为了使测量误差尽量小，下列说法正确的是________.A.组装单摆须选用密度和直径都较小的摆球B.组装单摆须选用轻且不易伸长的细线C.实验时须使摆球在同一竖直面内摆动D.摆长一定的情况下，摆的振幅尽量大(2)如图6所示，在物理支架的竖直立柱上固定有摆长约1 m的单摆.实验时，由于仅有量程为20 cm、精度为1 mm的钢板刻度尺，于是他先使摆球自然下垂，在竖直立柱上与摆球最下端处于同一水平面的位置做一标记点，测出单摆的周期T1；然后保持悬点位置不变，设法将摆长缩短一些，再次使摆球自然下垂，用同样方法在竖直立柱上做另一标记点，并测出单摆的周期T2；最后用钢板刻度尺量出竖直立柱上两标记点之间的距离ΔL.用上述测量结果，写出重力加速度的表达式g＝________.图6答案　(1)BC　(2)解析　(1)在利用单摆测重力加速度实验中，为了使测量误差尽量小，须选用密度大、半径小的摆球和不易伸长的细线，摆球须在同一竖直面内摆动，摆长一定时，振幅尽量小些，以使其满足简谐运动条件，故选B、C.(2)设第一次摆长为L，第二次摆长为L－ΔL，则T1＝2π，T2＝2π，联立解得g＝.变式2　(2018·江苏省扬州市期末检测)在“探究单摆的周期与摆长的关系”的实验中，摆球在垂直纸面的平面内摆动，如图7甲所示，在摆球运动最低点的左、右两侧分别放置一激光光源与光敏电阻.光敏电阻(光照时电阻比较小)与某一自动记录仪相连，该仪器显示的光敏电阻阻值R随时间t的变化图线如图乙所示，则该单摆的振动周期为________.若保持悬点到小球顶点的绳长不变，改用直径是原小球直径2倍的另一小球进行实验，则该单摆的周期将________(选填“变大”“不变”或“变小”).图7答案　2t0　变大解析　单摆在一个周期内两次经过平衡位置，每次经过平衡位置，单摆会挡住细激光束，从R－t图线可知周期为2t0.摆长等于摆线的长度加上小球的半径，根据单摆的周期公式T＝2π，摆长变大，所以周期变大.
