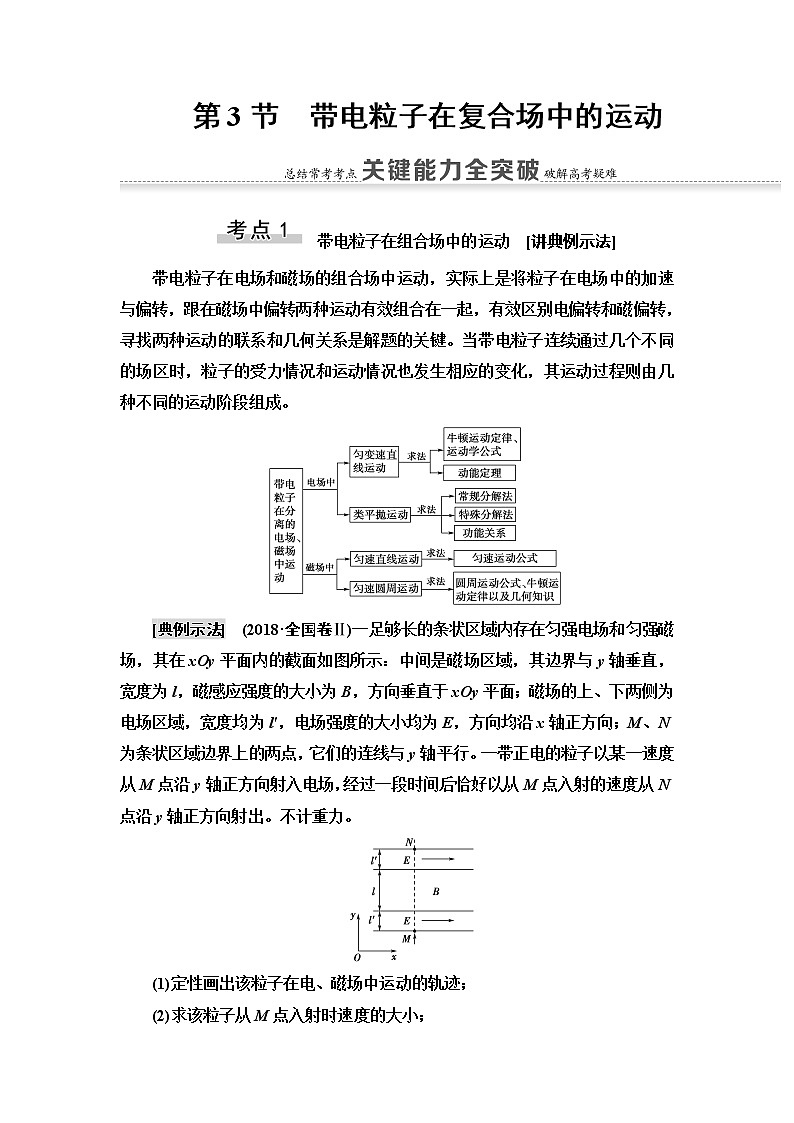

第3节　带电粒子在复合场中的运动

带电粒子在组合场中的运动　[讲典例示法]
带电粒子在电场和磁场的组合场中运动，实际上是将粒子在电场中的加速与偏转，跟在磁场中偏转两种运动有效组合在一起，有效区别电偏转和磁偏转，寻找两种运动的联系和几何关系是解题的关键。当带电粒子连续通过几个不同的场区时，粒子的受力情况和运动情况也发生相应的变化，其运动过程则由几种不同的运动阶段组成。

[典例示法]　(2018·全国卷Ⅱ)一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xOy平面；磁场的上、下两侧为电场区域，宽度均为l′，电场强度的大小均为E，方向均沿x轴正方向；M、N为条状区域边界上的两点，它们的连线与y轴平行。一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出。不计重力。

(1)定性画出该粒子在电、磁场中运动的轨迹；
(2)求该粒子从M点入射时速度的大小；

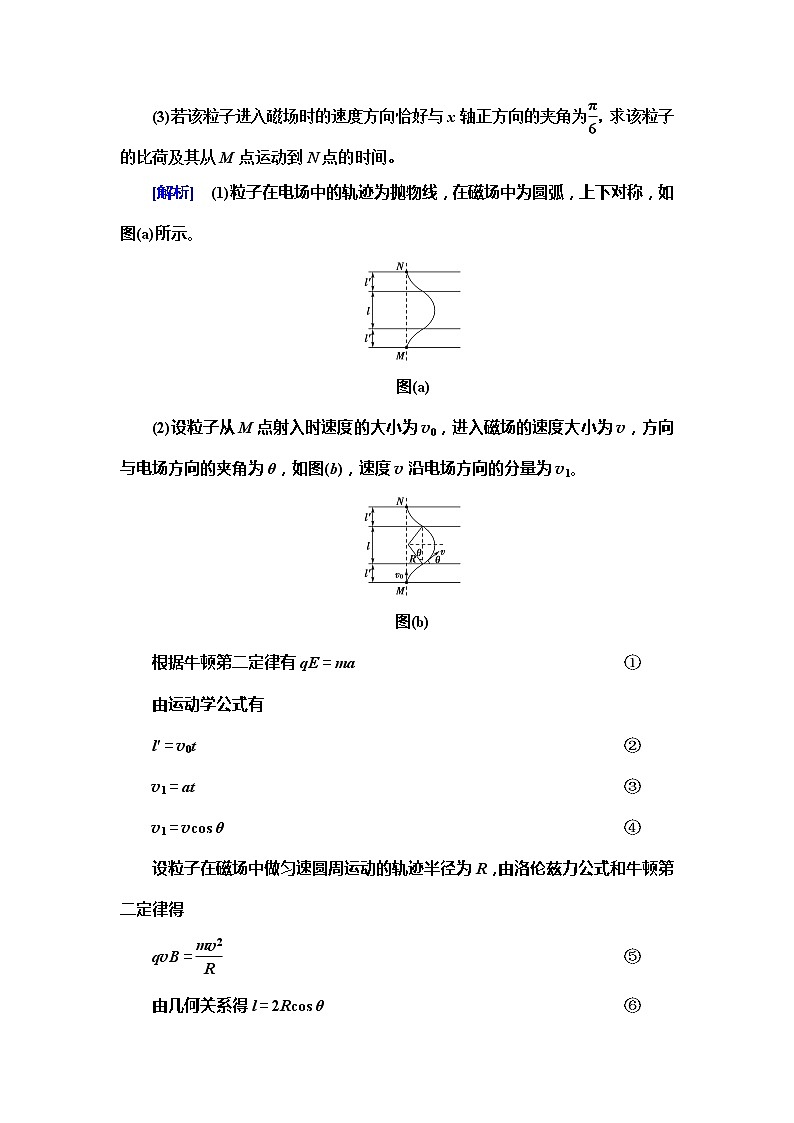

(3)若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为，求该粒子的比荷及其从M点运动到N点的时间。
[解析]　(1)粒子在电场中的轨迹为抛物线，在磁场中为圆弧，上下对称，如图(a)所示。

图(a)
(2)设粒子从M点射入时速度的大小为v0，进入磁场的速度大小为v，方向与电场方向的夹角为θ，如图(b)，速度v沿电场方向的分量为v1。

图(b)
根据牛顿第二定律有qE＝ma ①
由运动学公式有
l′＝v0t ②
v1＝at ③
v1＝vcos θ ④
设粒子在磁场中做匀速圆周运动的轨迹半径为R，由洛伦兹力公式和牛顿第二定律得
qvB＝ ⑤
由几何关系得l＝2Rcos θ ⑥

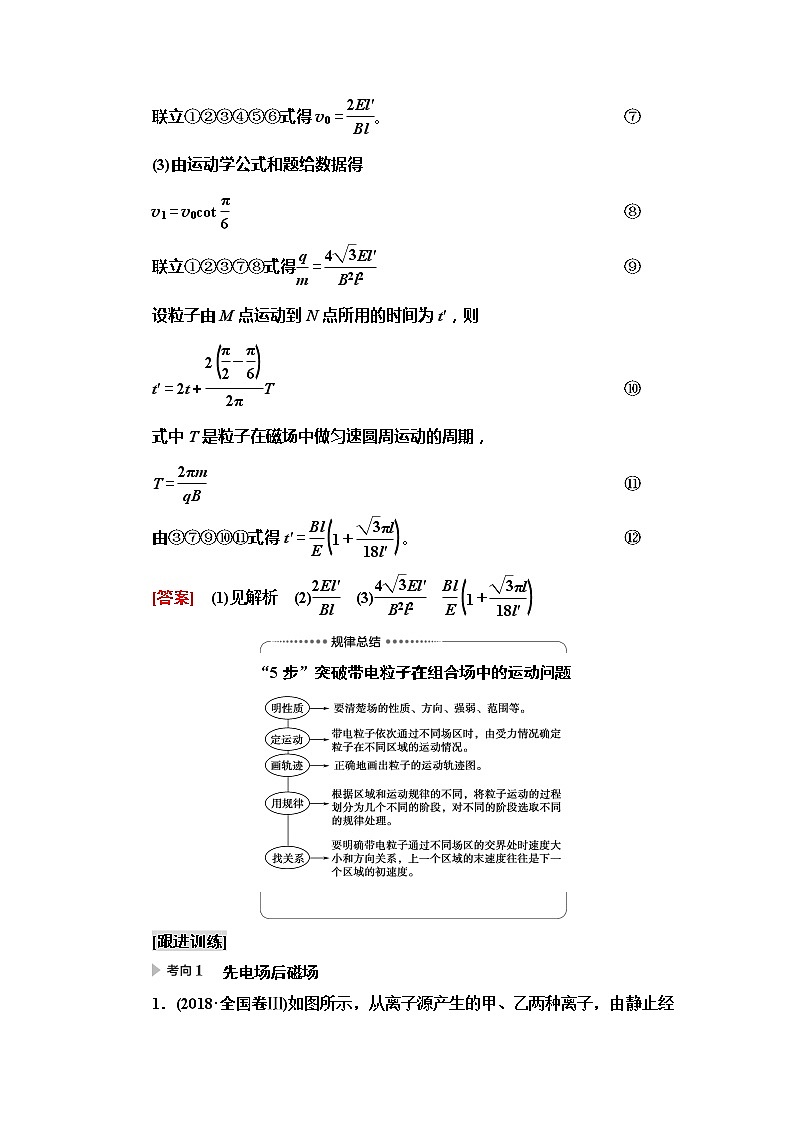

联立①②③④⑤⑥式得v0＝。 ⑦
(3)由运动学公式和题给数据得
v1＝v0cot ⑧
联立①②③⑦⑧式得＝ ⑨
设粒子由M点运动到N点所用的时间为t′，则
t′＝2t＋T ⑩
式中T是粒子在磁场中做匀速圆周运动的周期，
T＝ ⑪
由③⑦⑨⑩⑪式得t′＝。 ⑫
[答案]　(1)见解析　(2)　(3)　

“5步”突破带电粒子在组合场中的运动问题


[跟进训练]
　先电场后磁场
1．(2018·全国卷Ⅲ)如图所示，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直。已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l。不计重力影响和离子间的相互作用。求：

(1)磁场的磁感应强度大小；
(2)甲、乙两种离子的比荷之比。
[解析]　(1)设甲种离子所带电荷量为q1、质量为m1，在磁场中做匀速圆周运动的半径为R1，磁场的磁感应强度大小为B，由动能定理有
q1U＝m1v ①
由洛伦兹力公式和牛顿第二定律有
q1v1B＝m1 ②
由几何关系知2R1＝l ③
由①②③式得B＝。 ④
(2)设乙种离子所带电荷量为q2、质量为m2，射入磁场的速度为v2，在磁场中做匀速圆周运动的半径为R2。同理有
q2U＝m2v ⑤
q2v2B＝m2 ⑥
由题给条件有2R2＝ ⑦
由①②③⑤⑥⑦式得，甲、乙两种离子的比荷之比为
∶＝1∶4。 ⑧
[答案]　(1)　(2)1∶4
2．(2018·全国卷Ⅰ)如图所示，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在y v丙 > v乙，选项A、B错误；三个小球在运动过程中，只有重力做功，即它们的机械能守恒，选项D正确；甲球在最高点处的动能最大，因为势能相等，所以甲球的机械能最大，甲球的释放位置最高，选项C正确。]
4．(多选)如图所示为一个质量为m、电荷量为＋q的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度为B的匀强磁场中，不计空气阻力，现给圆环向右的初速度v0，在以后的运动过程中，圆环运动的速度图象可能是下列选项中的(　　)
　

　　　　　　 　　A　　　　B　　 　　C　　 　　D
AD　[带电圆环在磁场中受到向上的洛伦兹力，当重力与洛伦兹力相等时，圆环将做匀速直线运动，A正确；当洛伦兹力大于重力时，圆环受到摩擦力的作用，并且随着速度的减小而减小，圆环将做加速度减小的减速运动，最后做匀速直线运动，D正确；如果重力大于洛伦兹力，圆环也受摩擦力作用，且摩擦力越来越大，圆环将做加速度增大的减速运动，故B、C错误。]
　磁场、电场与重力场叠加
5．(2017·全国卷Ⅰ)如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里。三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc。已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动。下列选项正确的是(　　)

A．ma>mb>mc B．mb>ma>mc
C．mc>ma>mb D．mc>mb>ma
B　[设三个微粒的电荷量均为q，
a在纸面内做匀速圆周运动，说明洛伦兹力提供向心力，重力与电场力平衡，即
mag＝qE ①
b在纸面内向右做匀速直线运动，三力平衡，则
mbg＝qE＋qvB ②
c在纸面内向左做匀速直线运动，三力平衡，则
mcg＋qvB＝qE ③
比较①②③式得：mb>ma>mc，选项B正确。]
6．(2016·天津高考)如图所示，空间中存在着水平向右的匀强电场，电场强度大小E＝5 N/C，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B＝0.5 T。有一带正电的小球，质量m＝1×10－6 kg，电荷量q＝2×10－6 C，正以速度v在图示的竖直面内做匀速直线运动，当经过P点时撤掉磁场(不考虑磁场消失引起的电磁感应现象)，取g＝10 m/s2。求：

(1)小球做匀速直线运动的速度v的大小和方向；
(2)从撤掉磁场到小球再次穿过P点所在的这条电场线经历的时间t。
[解析]　(1)小球匀速直线运动时受力如图甲所示，其所受的三个力在同一平面内，合力为零，有

甲
qvB＝ ①
代入数据解得
v＝20 m/s ②
速度v的方向与电场E的方向之间的夹角θ满足
tan θ＝ ③
代入数据解得
tan θ＝
θ＝60°。 ④
(2)解法一：撤去磁场，小球在重力与电场力的合力作用下做类平抛运动，设其加速度为a，有

乙
a＝ ⑤
设撤掉磁场后小球在初速度方向上的分位移为x，有
x＝vt ⑥
设小球在重力与电场力的合力方向上分位移为y，有
y＝at2 ⑦
a与mg的夹角和v与E的夹角相同，均为θ，又
tan θ＝ ⑧
联立④⑤⑥⑦⑧式，代入数据解得
t＝2 s≈3.5 s。 ⑨
解法二：撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P点为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速运动，其初速度为
vy＝vsin θ ⑤
若使小球再次穿过P点所在的电场线，仅需小球的竖直方向上分位移为零，则有
vyt－gt2＝0 ⑥
联立⑤⑥式，代入数据解得
t＝2 s≈3.5 s。 ⑦
[答案]　(1)20 m/s，方向与电场方向成60°角斜向上　(2)3.5 s
带电粒子在交变电、磁场中的运动　[讲典例示法]
解决带电粒子在交变电、磁场中的运动问题的基本思路
先读图
看清、并明白场的变化情况
受力分析
分析粒子在不同的变化场区的受力情况
过程分析
分析粒子在不同时间内的运动情况
找衔接点
找出衔接相邻两过程的物理量
选规律
联立不同阶段的方程求解
[典例示法]　如图甲所示，虚线MN的左侧空间中存在竖直向上的匀强电场(上、下及左侧无边界)。一个质量为m、电荷量为q的带正电小球(视为质点)，以大小为v0的水平初速度沿PQ向右做直线运动。若小球刚经过D点时(t＝0)，在电场所在空间叠加如图乙所示随时间周期性变化、垂直纸面向里的匀强磁场，使得小球再次通过D点时的速度方向与PQ连线成60°角。已知D、Q间的距离为(＋1)L，t0小于小球在磁场中做圆周运动的周期，重力加速度大小为g。

甲　　　　　　　　　　乙
(1)求电场强度E的大小；
(2)求t0与t1的比值；
(3)小球过D点后将做周期性运动，当小球运动的周期最大时，求此时磁感应强度的大小B0及运动的最大周期Tm。
审题指导
题中信息
方法引导
沿PQ向右做直线运动
小球受力平衡，通过平衡条件，可求出电场强度的大小
小球再次通过D点速度与PQ成60°角
画出运动轨迹，找出直线运动位移大小与匀速圆周运动轨迹半径的关系
求运动的最大周期
当小球运动轨迹最长，圆弧轨迹与MN相切时小球运动周期最大
[解析]　(1)小球沿PQ向右做直线运动，受力平衡，
则mg＝Eq
解得E＝。
(2)小球能再次通过D点，其运动轨迹应如图(a)所示。

(a)
设小球做匀速圆周运动的轨迹半径为r，则由几何关系有
s＝
又知s＝v0t1
圆弧轨迹所对的圆心角θ＝2π－＝π
则t0＝
联立解得＝π。
(3)当小球运动的周期最大时，其运动轨迹应与MN相切，小球运动一个周期的轨迹如图(b)所示，

(b)
由几何关系得R＋＝(＋1)L
解得R＝L
由洛伦兹力公式和牛顿第二定律有
qv0B0＝m
解得B0＝
小球在一个周期内运动的路程
s1＝3××2πR＋6×＝(4π＋6)L
故Tm＝＝。
[答案]　(1)　(2)π　(3)　
[跟进训练]
　带电粒子在交变磁场中的运动
1．(多选)某一空间存在着磁感应强度为B且大小不变、方向随时间t做周期性变化的匀强磁场(如图甲所示)，规定垂直纸面向里的磁场方向为正。为使静止于该磁场中的带正电的粒子能按a→b→c→d→e→f的顺序做横“∞”字曲线运动(即如图乙所示的轨迹)，下列办法可行的是(粒子只受磁场力的作用，其他力不计)(　　)

甲　　　　　　　　乙
A．若粒子的初始位置在a处，在t＝T时给粒子一个沿切线方向水平向右的初速度
B．若粒子的初始位置在f处，在t＝时给粒子一个沿切线方向竖直向下的初速度
C．若粒子的初始位置在e处，在t＝T时给粒子一个沿切线方向水平向左的初速度
D．若粒子的初始位置在b处，在t＝时给粒子一个沿切线方向竖直向上的初速度
AD　[要使粒子的运动轨迹如题图乙所示，由左手定则知粒子做圆周运动的周期应为T0＝，若粒子的初始位置在a处时，对应时刻应为t＝T0＝T，同理可判断B、C、D选项，可得A、D正确。]
　带电粒子在交变电、磁场中的运动
2．如图(a)所示的xOy平面处于变化的匀强电场和匀强磁场中，电场强度E和磁感应强度B随时间做周期性变化的图象如图(b)所示，y轴正方向为E的正方向，垂直于纸面向里为B的正方向。t＝0时刻，带负电粒子P(重力不计)由原点O以速度v0沿y轴正方向射出，它恰能沿一定轨道做周期性运动。v0、E0和t0为已知量，图(b)中＝，在0～t0时间内粒子P第一次离x轴最远时的坐标为。求：


(a)　　　　　　　　(b)　
(1)粒子P的比荷；
(2)t＝2t0时刻粒子P的位置；
(3)带电粒子在运动中距离原点O的最远距离L。
[解析]　(1)0～t0时间内粒子P在匀强磁场中做匀速圆周运动，当粒子所在位置的纵、横坐标相等时，粒子在磁场中恰好经过圆周，所以粒子P第一次离x轴的最远距离等于轨道半径R，
即R＝ ①
又qv0B0＝m ②
代入＝
解得＝。 ③
(2)设粒子P在磁场中运动的周期为T，则
T＝ ④
联立①④解得T＝4t0 ⑤
即粒子P做圆周运动后磁场变为电场，粒子以速度v0垂直电场方向进入电场后做类平抛运动，设t0～2t0时间内水平位移和竖直位移分别为x1、y1，则
x1＝v0t0 ⑥
y1＝at ⑦
其中加速度a＝
由③⑦解得y1＝＝R，因此t＝2t0时刻粒子P的位置坐标为，如图中的b点所示。
(3)分析知，粒子P在2t0～3t0时间内，电场力产生的加速度方向沿y轴正方向，由对称关系知，在3t0时刻速度方向为x轴正方向，位移x2＝x1＝v0t0；在3t0～5t0时间内粒子P沿逆时针方向做匀速圆周运动，往复运动轨迹如图所示，由图可知，带电粒子在运动中距原点O的最远距离L，即O、d间的距离L＝2R＋2x1 ⑧

解得L＝v0t0。
[答案]　(1)　(2)　(3)v0t0

实例一　质谱仪
装置
原理图
规律
质谱仪

带电粒子由静止被加速电场加速qU＝mv2，在磁场中做匀速圆周运动qvB＝m，则比荷＝
1．(2016·全国卷Ⅰ)现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定。质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场。若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍。此离子和质子的质量比约为(　　)

A．11 B．12
C．121 D．144
D　[带电粒子在加速电场中运动时，有qU＝mv2，在磁场中偏转时，其半径r＝，由以上两式整理得：r＝。由于质子与一价正离子的电荷量相同，B1∶B2＝1∶12，当半径相等时，解得：＝144，选项D正确。]
实例二　回旋加速器
装置
原理图
规律
回旋加速器

交变电流的周期和带电粒子做圆周运动的周期相同，带电粒子在圆周运动过程中每次经过D形盒缝隙都会被加速。由qvB＝m得Ekm＝
2．某回旋加速器的示意图如图，两个半径均为R的D形盒置于磁感应强度大小为B的匀强磁场中，并与高频电源两极相连，现对氚核(H)加速，所需的高频电源的频率为f。已知元电荷为e。下列说法正确的是(　　)

A．D形盒可以用玻璃制成
B．氚核的质量为
C．高频电源的电压越大，氚核从P处射出的速度越大
D．若对氦核(He)加速，则高频电源的频率应调为f
D　[为使D形盒内的带电粒子不受外电场的影响，D形盒应用金属材料制成，以实现静电屏蔽，A错误；为使回旋加速器正常工作，高频电源的频率应与带电粒子在匀强磁场中做匀速圆周运动的频率相等，由T1＝和T1＝，得氚核的质量m1＝，B错误；由evmB＝m1，得vm＝，可见氚核从P处射出时的最大速度vm与电源的电压大小无关，C错误；结合T2＝和T2＝，得f2＝f，又＝，得f2＝f，D正确。]
实例三　速度选择器
装置
原理图
规律
速度选择器

若qv0B＝Eq，即v0＝，带电粒子做匀速运动
3.在如图所示的平行板器件中，电场强度E和磁感应强度B相互垂直。一带电粒子(重力不计)从左端以速度v沿虚线射入后做直线运动，则该粒子(　　)

A．一定带正电
B．速度v＝
C．若速度v>，粒子一定不能从板间射出
D．若此粒子从右端沿虚线方向进入，仍做直线运动
B　[粒子带正电和负电均可，选项A错误；由洛伦兹力等于电场力，即qvB＝qE，解得速度v＝，选项B正确；若速度v>，粒子可能从板间射出，选项C错误；若此粒子从右端沿虚线方向进入，所受电场力和洛伦兹力方向相同，不能做直线运动，选项D错误。]
实例四　电磁流量计
装置
原理图
规律
电磁流量计

q＝qvB，所以v＝，所以Q＝vS＝π＝
4.如图甲所示为海影号电磁推进试验舰艇，船体下部的大洞使海水前后贯通。舰艇沿海平面截面图如图乙所示，其与海水接触的两侧壁M和N分别连接舰艇内电源的正极和负极，舰艇内超导体在M、N间产生强磁场，使M、N间海水受到磁场力作用被推出，船因此前进。要使图乙中的舰艇向右前进，则所加磁场的方向应为(　　)

A．水平向左 B．水平向右
C．竖直向上 D．竖直向下
C　[图乙为俯视图，舰艇向右行驶，必须获得向右的作用力，由牛顿第三定律知，海水受到的安培力必须向左，M接正极，电流从M到N，由左手定则知所加磁场方向必须竖直向上，选项C正确。]
实例五　霍尔元件
装置
原理图
规律
霍尔元件

当磁场方向与电流方向垂直时，导体在与磁场、电流方向都垂直的方向上出现电势差
5.(2019·天津高考)笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。当显示屏开启时磁体远离霍尔元件，电脑正常工作；当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为v。当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭。则元件的(　　)

A．前表面的电势比后表面的低
B．前、后表面间的电压U与v无关
C．前、后表面间的电压U与c成正比
D．自由电子受到的洛伦兹力大小为
D　[由左手定则判断，后表面带负电，电势低，A错。电子受力平衡后，U稳定不变，由e＝evB得U＝Bav，与v成正比，与c无关，B、C错。洛伦兹力F＝evB＝，D对。]

讨论与电、磁场有关的实际问题，首先应通过分析将其提炼成纯粹的物理问题，然后用解决物理问题的方法进行分析。这里较多的是用分析力学问题的方法，对于带电粒子在磁场中的运动，还应特别注意运用几何知识寻找关系。
