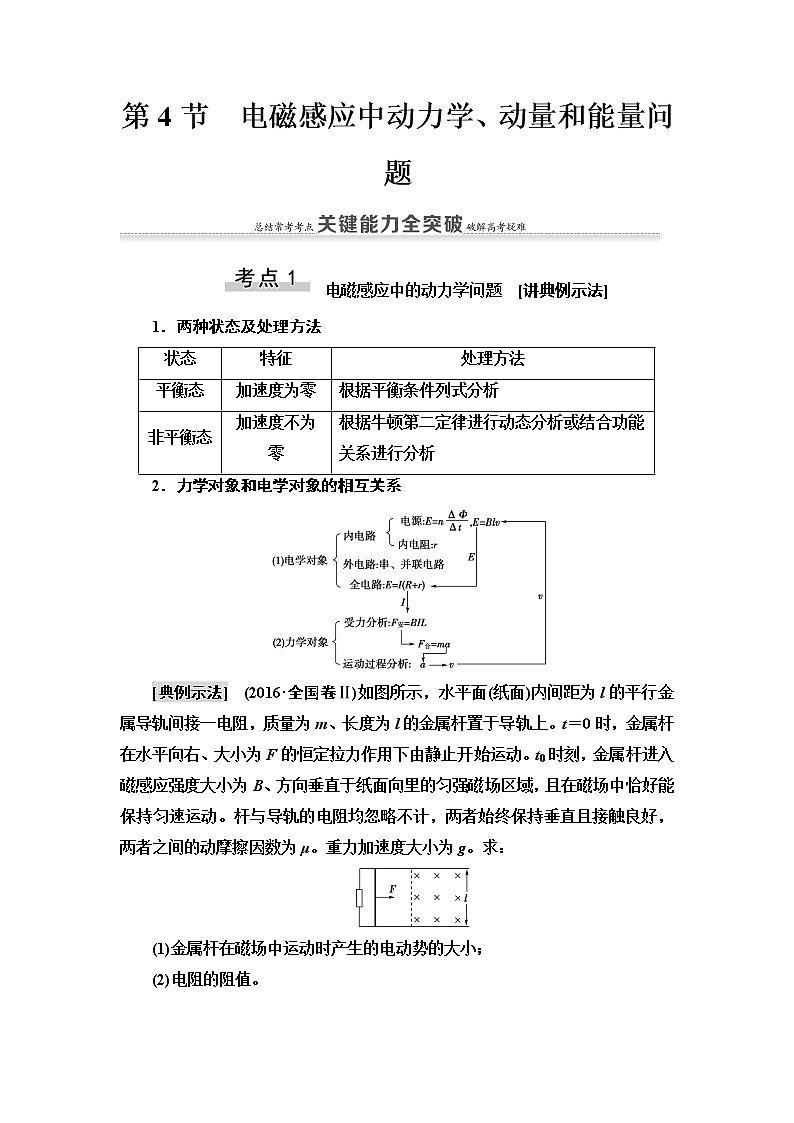

第4节　电磁感应中动力学、动量和能量问题

电磁感应中的动力学问题　[讲典例示法]
1．两种状态及处理方法
状态
特征
处理方法
平衡态
加速度为零
根据平衡条件列式分析
非平衡态
加速度不为零
根据牛顿第二定律进行动态分析或结合功能关系进行分析
2．力学对象和电学对象的相互关系

[典例示法]　(2016·全国卷Ⅱ)如图所示，水平面(纸面)内间距为l的平行金属导轨间接一电阻，质量为m、长度为l的金属杆置于导轨上。t＝0时，金属杆在水平向右、大小为F的恒定拉力作用下由静止开始运动。t0时刻，金属杆进入磁感应强度大小为B、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动。杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ。重力加速度大小为g。求：

(1)金属杆在磁场中运动时产生的电动势的大小；
(2)电阻的阻值。

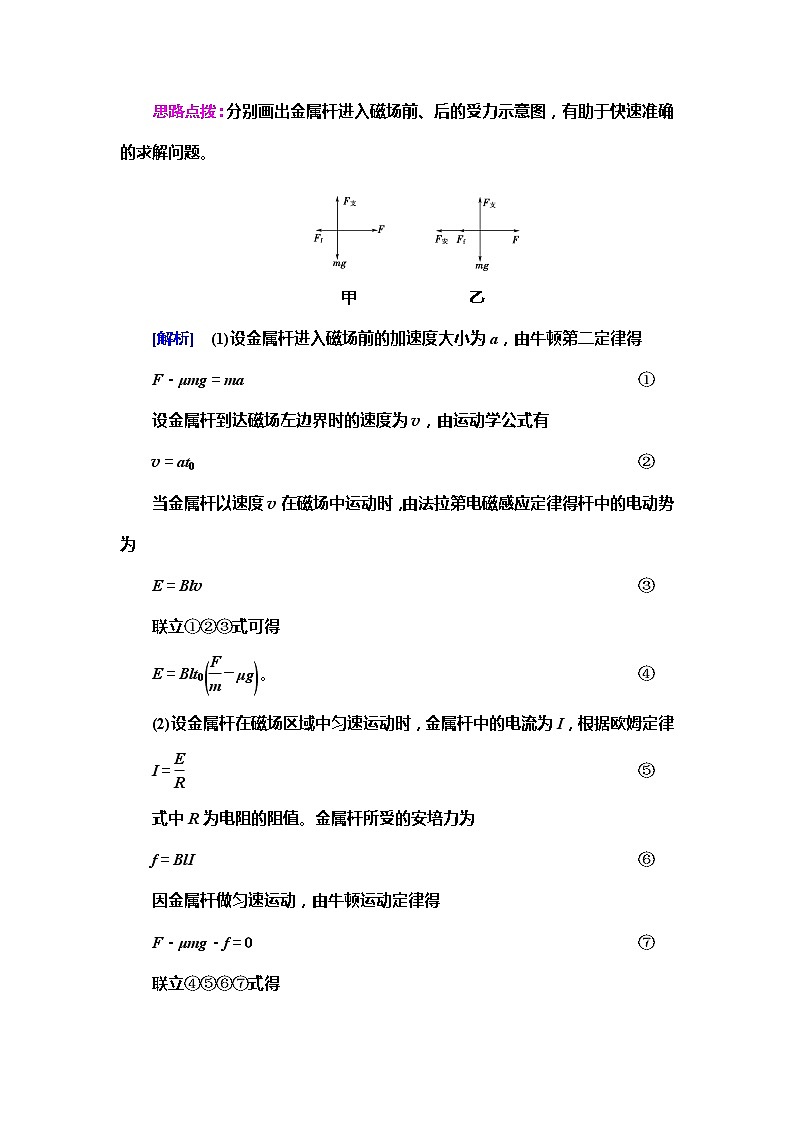

思路点拨：分别画出金属杆进入磁场前、后的受力示意图，有助于快速准确的求解问题。

甲　　　　　　　乙
[解析]　(1)设金属杆进入磁场前的加速度大小为a，由牛顿第二定律得
F－μmg＝ma ①
设金属杆到达磁场左边界时的速度为v，由运动学公式有
v＝at0 ②
当金属杆以速度v在磁场中运动时，由法拉第电磁感应定律得杆中的电动势为
E＝Blv ③
联立①②③式可得
E＝Blt0。 ④
(2)设金属杆在磁场区域中匀速运动时，金属杆中的电流为I，根据欧姆定律
I＝ ⑤
式中R为电阻的阻值。金属杆所受的安培力为
f＝BlI ⑥
因金属杆做匀速运动，由牛顿运动定律得
F－μmg－f＝0 ⑦
联立④⑤⑥⑦式得

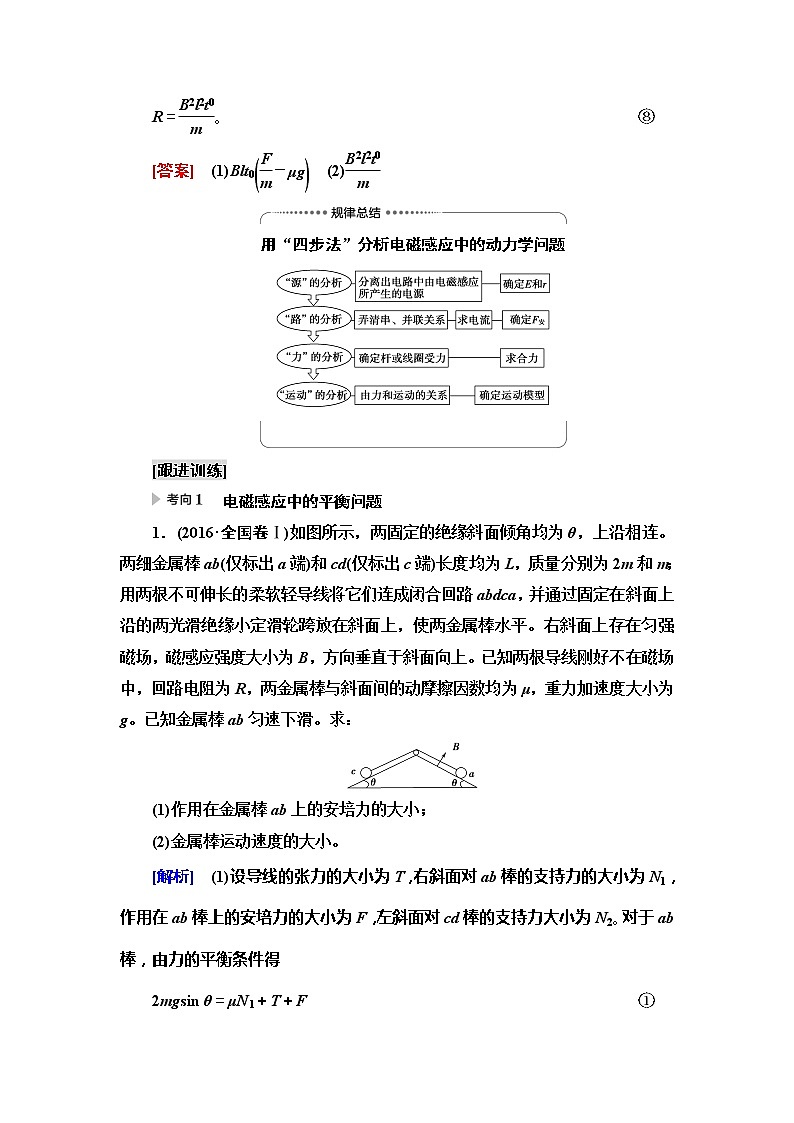

R＝。 ⑧
[答案]　(1)Blt0　(2)

用“四步法”分析电磁感应中的动力学问题


[跟进训练]
　电磁感应中的平衡问题
1．(2016·全国卷Ⅰ)如图所示，两固定的绝缘斜面倾角均为θ，上沿相连。两细金属棒ab(仅标出a端)和cd(仅标出c端)长度均为L，质量分别为2m和m；用两根不可伸长的柔软轻导线将它们连成闭合回路abdca，并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平。右斜面上存在匀强磁场，磁感应强度大小为B，方向垂直于斜面向上。已知两根导线刚好不在磁场中，回路电阻为R，两金属棒与斜面间的动摩擦因数均为μ，重力加速度大小为g。已知金属棒ab匀速下滑。求：

(1)作用在金属棒ab上的安培力的大小；
(2)金属棒运动速度的大小。
[解析]　(1)设导线的张力的大小为T，右斜面对ab棒的支持力的大小为N1，作用在ab棒上的安培力的大小为F，左斜面对cd棒的支持力大小为N2。对于ab棒，由力的平衡条件得
2mgsin θ＝μN1＋T＋F ①
N1＝2mgcos θ ②
对于cd棒，同理有
mgsin θ＋μN2＝T ③
N2＝mgcos θ ④
联立①②③④式得
F＝mg(sin θ－3μcos θ)。 ⑤
(2)由安培力公式得
F＝BIL ⑥
这里I是回路abdca中的感应电流。ab棒上的感应电动势为
ε＝BLv ⑦
式中，v是ab棒下滑速度的大小。由欧姆定律得
I＝ ⑧
联立⑤⑥⑦⑧式得
v＝(sin θ－3μcos θ)。 ⑨
[答案]　(1)mg(sin θ－3μcos θ) (2)(sin θ－3μcos θ)
　电磁感应中动力学问题
2．(2018·江苏高考)如图所示，两条平行的光滑金属导轨所在平面与水平面的夹角为θ，间距为d。导轨处于匀强磁场中，磁感应强度大小为B，方向与导轨平面垂直。质量为m的金属棒被固定在导轨上，距底端的距离为s，导轨与外接电源相连，使金属棒通有电流。金属棒被松开后，以加速度a沿导轨匀加速下滑，金属棒中的电流始终保持恒定，重力加速度为g。求下滑到底端的过程中，金属棒：

(1)末速度的大小v；
(2)通过的电流大小I；
(3)通过的电荷量Q。
[解析]　(1)金属棒做匀加速直线运动，
根据运动学公式有v2＝2as
解得v＝。
(2)金属棒所受安培力F安＝IdB
金属棒所受合力F＝mgsin θ－F安
根据牛顿第二定律有F＝ma
解得I＝。
(3)金属棒的运动时间t＝，
通过的电荷量Q＝It
解得Q＝。
[答案]　(1)　(2) 　(3)
3．(2019·重庆市模拟)如图所示，两平行且无限长光滑金属导轨MN、PQ与水平面的夹角为θ＝30°，两导轨之间的距离为L＝1 m，两导轨M、P之间接入电阻R＝0.2 Ω，导轨电阻不计，在abdc区域内有一个方向垂直于两导轨平面向下的磁场Ⅰ，磁感应强度B0＝1 T，磁场的宽度x1＝1 m；在cd连线以下区域有一个方向也垂直于导轨平面向下的磁场Ⅱ，磁感应强度B1＝0.5 T。一个质量为m＝1 kg的金属棒垂直放在金属导轨上，与导轨接触良好，金属棒的电阻r＝0.2 Ω，若金属棒在离ab连线上端x0处自由释放，则金属棒进入磁场 Ⅰ 恰好做匀速运动。金属棒进入磁场Ⅱ后，经过ef时又达到稳定状态，cd与ef之间的距离x2＝8 m。求：(g取10 m/s2)

(1)金属棒在磁场Ⅰ运动的速度大小；
(2)金属棒滑过cd位置时的加速度大小；
(3)金属棒在磁场Ⅱ中达到稳定状态时的速度大小。
[解析]　(1)金属棒进入磁场Ⅰ做匀速运动，设速度为v0，
由平衡条件得mgsin θ＝F安 ①
而F安＝B0I0L， ②
I0＝ ③
代入数据解得v0＝2 m/s。 ④

(2)金属棒滑过cd位置时，其受力如图所示。由牛顿第二定律得
mgsin θ－F安′＝ma， ⑤
而F安′＝B1I1L， ⑥
I1＝， ⑦
代入数据可解得a＝3.75 m/s2。 ⑧
(3)金属棒在进入磁场Ⅱ区域达到稳定状态时，设速度为v1，
则mgsin θ＝F安″， ⑨
而F安″＝B1I2L ⑩
I2＝， ⑪
代入数据解得v1＝8 m/s。
[答案]　(1)2 m/s　(2)3.75 m/s2　(3)8 m/s
电磁感应中的能量问题　[讲典例示法]
1．电磁感应中的能量转化

2．求解焦耳热Q的三种方法

3．求解电磁感应现象中能量问题的一般步骤
(1)在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源。
(2)分析清楚有哪些力做功，就可以知道有哪些形式的能量发生了相互转化。
(3)根据能量守恒列方程求解。
[典例示法]　小明设计的电磁健身器的简化装置如图所示，两根平行金属导轨相距l＝0.50 m，倾角θ＝53°，导轨上端串接一个R＝0.05 Ω的电阻。在导轨间长d＝0.56 m的区域内，存在方向垂直导轨平面向下的匀强磁场，磁感应强度B＝2.0 T。质量m＝4.0 kg的金属棒CD水平置于导轨上，用绝缘绳索通过定滑轮与拉杆GH相连。CD棒的初始位置与磁场区域的下边界相距x＝0.24 m。一位健身者用恒力F＝80 N拉动GH杆，CD棒由静止开始运动，上升过程中CD棒始终保持与导轨垂直。当CD棒到达磁场上边界时健身者松手，触发恢复装置使CD棒回到初始位置(重力加速度g＝10 m/s2，sin 53°＝0.8，不计其他电阻、摩擦力以及拉杆和绳索的质量)。求：

(1)CD棒进入磁场时速度v的大小；
(2)CD棒进入磁场时所受的安培力FA的大小；
(3)在拉升CD棒的过程中，健身者所做的功W和电阻产生的焦耳热Q。
[解析]　(1)由牛顿第二定律　a＝＝12 m/s2 ①
进入磁场时的速度　v＝＝2.4 m/s。 ②
(2)感应电动势　E＝Blv ③
感应电流　I＝ ④
安培力　FA＝IBl ⑤
代入得　FA＝＝48 N。 ⑥
(3)健身者做功　W＝F(x＋d)＝64 J ⑦
由F－mgsin θ－FA＝0 ⑧
知CD棒在磁场区域做匀速运动
在磁场中运动时间为t＝ ⑨
焦耳热Q＝I2Rt＝26.88 J。 ⑩
[答案]　(1)2.4 m/s　(2)48 N　(3)64 J　26.88 J
[跟进训练]
　功能关系在电磁感应中的应用
1．(多选)(2018·江苏高考)如图所示，竖直放置的“”形光滑导轨宽为L，矩形匀强磁场Ⅰ、Ⅱ的高和间距均为d，磁感应强度为B。质量为m的水平金属杆由静止释放，进入磁场Ⅰ和Ⅱ时的速度相等。金属杆在导轨间的电阻为R，与导轨接触良好，其余电阻不计，重力加速度为g。金属杆(　　)

A．刚进入磁场Ⅰ时加速度方向竖直向下
B．穿过磁场Ⅰ的时间大于在两磁场之间的运动时间
C．穿过两磁场产生的总热量为4mgd
D．释放时距磁场Ⅰ上边界的高度h可能小于
BC　[根据题述，由金属杆进入磁场Ⅰ和进入磁场Ⅱ时速度相等可知，金属杆在磁场Ⅰ中做减速运动，所以金属杆刚进入磁场Ⅰ时加速度方向竖直向上，选项A错误；由于金属杆进入磁场Ⅰ后做加速度逐渐减小的减速运动，而在两磁场之间做匀加速运动，所以穿过磁场Ⅰ的时间大于在两磁场之间的运动时间，选项B正确；根据能量守恒定律，金属杆从刚进入磁场Ⅰ到刚进入磁场Ⅱ过程动能变化量为0，重力做功为2mgd，则金属杆穿过磁场Ⅰ产生的热量Q1＝2mgd，而金属杆在两磁场区域的运动情况相同，产生的热量相等，所以金属杆穿过两磁场产生的总热量为Q2＝2×2mgd＝4mgd，选项C正确；金属杆刚进入磁场Ⅰ时的速度v＝，进入磁场Ⅰ时产生的感应电动势E＝BLv，感应电流I＝，所受安培力F＝BIL，由于金属杆刚进入磁场Ⅰ时加速度方向竖直向上，所以安培力大于重力，即F>mg，联立解得h>，选项D错误。]
2．如图所示，凸字形硬质金属线框质量为m，相邻各边互相垂直，且处于同一竖直平面内，ab边长为l，cd边长为2l，ab与cd平行，间距为2l。匀强磁场区域的上下边界均水平，磁场方向垂直于线框所在平面。开始时，cd边到磁场上边界的距离为2l，线框由静止释放，从cd边进入磁场直到ef、pq边进入磁场前，线框做匀速运动，在ef、pq边离开磁场后，ab边离开磁场之前，线框又做匀速运动。线框完全穿过磁场过程中产生的热量为Q。线框在下落过程中始终处于原竖直平面内，且ab、cd边保持水平，重力加速度为g；求：

(1)线框ab边将离开磁场时做匀速运动的速度大小是cd边刚进入磁场时的几倍；
(2)磁场上下边界间的距离H。
[解析]　(1)设磁场的磁感应强度大小为B，cd边刚进入磁场时，线框做匀速运动的速度为v1，cd边上的感应电动势为E1，由法拉第电磁感应定律可得E1＝2Blv1
设线框总电阻为R，此时线框中电流为I1，由闭合电路欧姆定律可得I1＝
设此时线框所受安培力为F1，有F1＝2I1lB
由于线框做匀速运动，故受力平衡，所以有mg＝F1
联立解得v1＝
设ab边离开磁场之前，线框做匀速运动的速度为v2，
同理可得v2＝，故可知v2＝4v1。
(2)线框自释放直到cd边进入磁场前，由机械能守恒定律可得
2mgl＝mv
线框完全穿过磁场的过程中，由能量守恒定律可得
mg(2l＋H)＝mv－mv＋Q
联立解得：H＝＋28l。
[答案]　(1)4倍　(2)＋28l
　电功率和焦耳热的计算
3．(多选)(2019·广州荔湾区调研)CD、EF是两条水平放置的阻值可忽略的平行金属导轨，导轨间距为L，在水平导轨的左侧存在磁感应强度方向垂直导轨平面向上的匀强磁场，磁感应强度大小为B，磁场区域的宽度为d，如图所示。导轨的右端接有一阻值为R的电阻，左端与一弯曲的光滑轨道平滑连接。将一阻值为R、质量为m的导体棒从弯曲轨道上h高处由静止释放，导体棒最终恰好停在磁场的右边界处。已知导体棒与水平导轨接触良好，且动摩擦因数为μ，则下列说法中正确的是(　　)

A．通过电阻R的最大电流为
B．流过电阻R的电荷量为
C．整个电路中产生的焦耳热为mgh
D．电阻R中产生的焦耳热为mg(h－μd)
ABD　[质量为m的导体棒从弯曲轨道上h高处由静止释放，刚进入磁场时速度最大，由mgh＝mv2，得最大速度v＝，产生的最大感应电动势Em＝BLv＝BL，由闭合电路欧姆定律可得通过电阻R的最大电流Im＝＝，A正确；在导体棒滑过磁场区域的过程中，产生的感应电动势的平均值＝＝，平均感应电流＝，流过电阻R的电荷量为q＝t，联立解得q＝＝，B正确；由能量守恒定律可知整个电路中产生的焦耳热Q＝mgh－μmgd，C错误； 电阻R中产生的焦耳热Q1 ＝ Q ＝mg(h－μd)，D正确。]
4．(2017·江苏高考)如图所示，两条相距d的平行金属导轨位于同一水平面内，其右端接一阻值为R的电阻。质量为m的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ的磁感应强度大小为B、方向竖直向下。当该磁场区域以速度v0匀速地向右扫过金属杆后，金属杆的速度变为v。导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触。求：

(1)MN刚扫过金属杆时，杆中感应电流的大小I；
(2)MN刚扫过金属杆时，杆的加速度大小a；
(3)PQ刚要离开金属杆时，感应电流的功率P。
[解析]　(1)MN刚扫过金属杆时，金属杆的感应电动势E＝Bdv0 ①
回路的感应电流I＝ ②
由①②式解得I＝。 ③
(2)金属杆所受的安培力F＝BId ④
由牛顿第二定律得，对金属杆F＝ma ⑤
由③④⑤式得a＝。 ⑥
(3)金属杆切割磁感线的相对速度v′＝v0－v ⑦
感应电动势E＝Bdv′ ⑧
感应电流的电功率P＝ ⑨
由⑦⑧⑨式得P＝。 ⑩
[答案]　(1)　(2)　(3)
动量观点在电磁感应问题中的应用　[讲典例示法]
1．对于两导体棒在平直的光滑导轨上运动的情况，如果两棒所受的外力之和为零，则考虑应用动量守恒定律处理问题；
2．由BL·Δt＝m·Δv、q＝·Δt可知，当题目中涉及电荷量或平均电流时，可应用动量定理来解决问题。
[典例示法]　(2019·马鞍山二模)两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L，导轨上放置两根导体棒a和b，俯视图如图甲所示。两根导体棒的质量均为m，电阻均为R，回路中其余部分的电阻不计，在整个导轨平面内，有磁感应强度大小为B的竖直向上的匀强磁场。导体棒与导轨始终垂直接触良好且均可沿导轨无摩擦地滑行，开始时，两棒均静止，间距为x0，现给导体棒a一水平向右的初速度v0，并开始计时，可得到如图乙所示的Δv ­t图象(Δv表示两棒的相对速度，即Δv＝va－vb)

甲　　　　　　　乙
(1)试证明：在0～t2时间内，回路产生的焦耳热Q与磁感应强度B无关。
(2)求t1时刻棒b的加速度大小。
(3)求t2时刻两棒之间的距离。
[解析]　(1)t2时刻开始，两棒速度相等，由动量守恒定律有
2mv＝mv0
由能量守恒定律有Q＝mv－(2m)v2
解得Q＝mv
所以在0～t2时间内，回路产生的焦耳热Q与磁感应强度B无关。
(2)t1时刻有va－vb＝
回路中的电流I＝＝
此时棒b所受的安培力F＝BIL
由牛顿第二定律得棒b的加速度大小
a1＝＝。
(3)t2时刻，两棒速度相同，均为v＝
0～t2时间内，对棒b，由动量定理有
BL·Δt＝mv－0
根据法拉第电磁感应定律有＝
根据闭合电路欧姆定律有＝
而ΔΦ＝BΔS＝BL(x－x0)
解得t2时刻两棒之间的距离x＝x0＋。
[答案]　(1)见解析　(2)　(3)x0＋

两金属杆在平直的光滑导轨上运动，只受到安培力作用，这类问题可以从以下三个观点来分析：
(1)力学观点：通常情况下一个金属杆做加速度逐渐减小的加速运动，而另一个金属杆做加速度逐渐减小的减速运动，最终两金属杆以共同的速度匀速运动；
(2)能量观点：其中一个金属杆动能的减少量等于另一个金属杆动能的增加量与回路中产生的焦耳热之和；
(3)动量观点：如果光滑导轨间距恒定，则两个金属杆的安培力大小相等，通常情况下系统的动量守恒。

[跟进训练]
　动量定理在电磁感应现象中的应用
1．两足够长且不计电阻的光滑金属轨道如图甲所示放置，间距为d＝1 m，在左端弧形轨道部分高h＝1.25 m处放置一金属杆a，弧形轨道与平直轨道的连接处光滑无摩擦，在平直轨道右端放置另一金属杆b，杆a、b的电阻分别为Ra＝2 Ω、Rb＝5 Ω，在平直轨道区域有竖直向上的匀强磁场，磁感应强度B＝2 T。现杆b以初速度大小v0＝5 m/s开始向左滑动，同时由静止释放杆a，杆a由静止滑到水平轨道的过程中，通过杆b的平均电流为0.3 A；从a下滑到水平轨道时开始计时，a、b运动的速度—时间图象如图乙所示(以a运动方向为正方向)，其中ma＝2 kg，mb＝1 kg，g取10 m/s2，求：

甲　　　　　　　　乙
(1)杆a在弧形轨道上运动的时间；
(2)杆a在水平轨道上运动过程中通过其截面的电荷量；
(3)在整个运动过程中杆b产生的焦耳热。
[解析]　(1)设杆a由静止滑至弧形轨道与平直轨道连接处时杆b的速度大小为vb0，对杆b运用动量定理，有
Bd·Δt＝mb(v0－vb0)
其中vb0＝2 m/s
代入数据解得Δt＝5 s。
(2)对杆a由静止下滑到平直导轨上的过程中，由机械能守恒定律有
magh＝mav
解得va＝＝5 m/s
设最后a、b两杆共同的速度为v′，由动量守恒定律得
mava－mbvb0＝(ma＋mb)v′
代入数据解得v′＝ m/s
杆a动量的变化量等于它所受安培力的冲量，设杆a的速度从va到v′的运动时间为Δt′，
则由动量定理可得BdI·Δt′＝ma(va－v′)
而q＝I·Δt′
代入数据得q＝ C。
(3)由能量守恒定律可知杆a、b中产生的焦耳热为
Q＝magh＋mbv－(mb＋ma)v′2＝ J
b棒中产生的焦耳热为Q′＝Q＝ J。
[答案]　(1)5 s　(2) C　(3) J
　动量守恒定律在电磁感应中的应用
2．(多选)如图所示，在水平面内固定有两根相互平行的无限长光滑金属导轨，其间距为L，电阻不计。在虚线l1的左侧存在竖直向上的匀强磁场，在虚线l2的右侧存在竖直向下的匀强磁场，两部分磁场的磁感应强度大小均为B。ad、bc两根电阻均为R的金属棒与导轨垂直，分别位于两磁场中，现突然给ad棒一个水平向左的初速度v0，在两棒达到稳定的过程中，下列说法正确的是(　　)

A．两金属棒组成的系统的动量守恒
B．两金属棒组成的系统的动量不守恒
C．ad棒克服安培力做功的功率等于ad棒的发热功率
D．ad棒克服安培力做功的功率等于安培力对bc棒做功的功率与两棒总发热功率之和
BD　[开始时，ad棒以初速度v0切割磁感线，产生感应电动势，在回路中产生顺时针方向(俯视)的感应电流，ad棒因受到向右的安培力而减速，bc棒受到向右的安培力而向右加速；当两棒的速度大小相等，即两棒因切割磁感线而产生的感应电动势相等时，回路中没有感应电流，两棒各自做匀速直线运动；由于两棒所受的安培力都向右，两金属棒组成的系统所受合外力不为零，所以该系统的动量不守恒，选项A错误，B正确；根据能量守恒定律可知，ad棒动能的减小量等于回路中产生的热量和bc棒动能的增加量，由动能定理可知，ad棒动能的减小量等于ad棒克服安培力做的功，bc棒动能的增加量等于安培力对bc棒做的功，所以ad棒克服安培力做功的功率等于安培力对bc棒做功的功率与两棒总发热功率之和，选项C错误，D正确。]
　三大观点的综合应用
3．如图所示，在大小为B的匀强磁场区域内，垂直磁场方向的水平面中有两根固定的足够长的金属平行导轨，在导轨上面平放着两根导体棒ab和cd，两棒彼此平行，构成一矩形回路。导轨间距为l，导体棒的质量均为m，电阻均为R，导轨电阻可忽略不计。设导体棒可在导轨上无摩擦地滑行，初始时刻ab棒静止，给cd棒一个向右的初速v0，求：

(1)当cd棒速度减为0.8v0时的加速度大小；
(2)从开始运动到最终稳定，电路中产生的电能为多大；
(3)两棒之间距离增长量x的上限。
[解析]　(1)设当cd棒速度减为0.8v0时ab棒的速度为v′，由动量守恒定律得
mv0＝0.8mv0＋mv′ ①
解得：v′＝0.2v0
此时回路的电流是I＝ ②
cd棒的加速度为a＝ ③
解得：a＝。
(2)设两棒稳定时共同的末速度为v，据动量守恒定律得
mv0＝(m＋m)v ④
解得：v＝v0 ⑤
由能量守恒定律得，最终稳定后电路中产生的电能为
Q＝mv－(m＋m)v2＝mv。
(3)由法拉第电磁感应定律得，电路中产生的感应电动势
E＝＝ ⑥
这段时间内回路的电流为＝ ⑦
对cd棒由动量定理得：－BlΔt＝mv－mv0 ⑧
由⑤～⑧解得Δx＝。 ⑨
[答案]　(1)　(2)mv　(3)
