2021届高考物理人教版一轮创新教学案:第56讲 变压器 电能的输送
展开

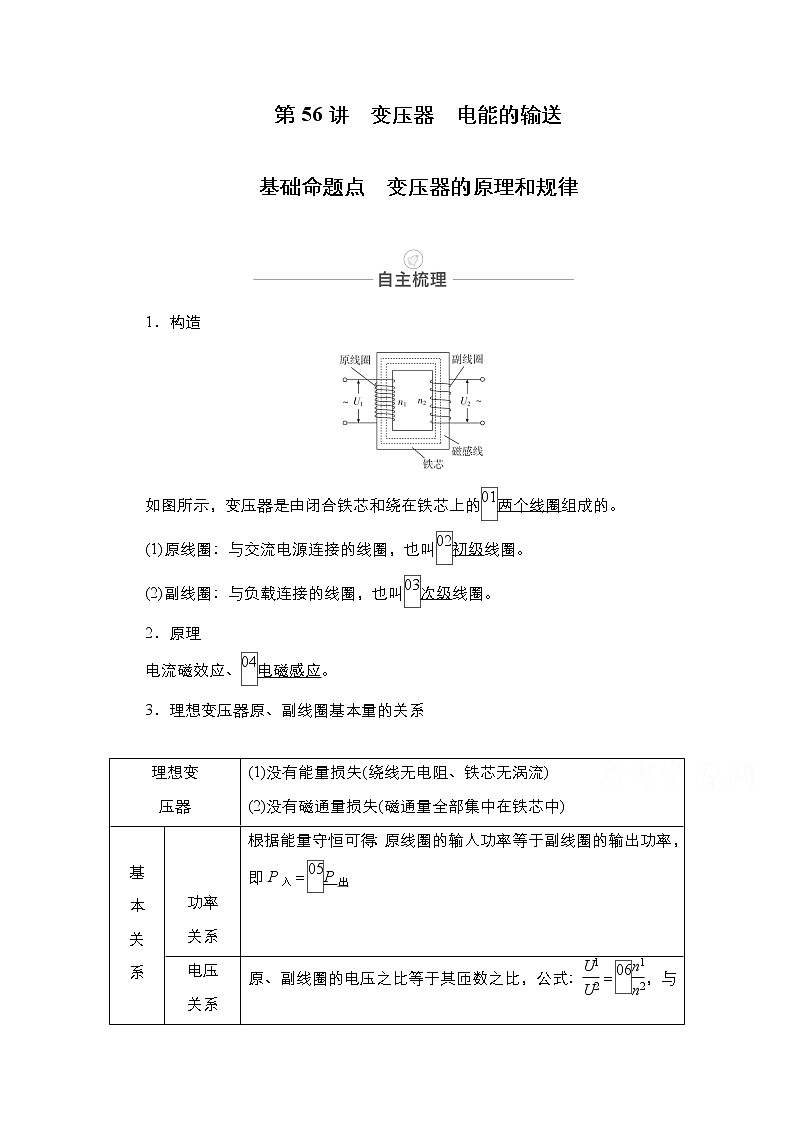

第56讲 变压器 电能的输送
基础命题点 变压器的原理和规律
1.构造
如图所示,变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。
(1)原线圈:与交流电源连接的线圈,也叫初级线圈。
(2)副线圈:与负载连接的线圈,也叫次级线圈。
2.原理
电流磁效应、电磁感应。
3.理想变压器原、副线圈基本量的关系
理想变
压器
(1)没有能量损失(绕线无电阻、铁芯无涡流)
(2)没有磁通量损失(磁通量全部集中在铁芯中)
基
本
关
系
功率
关系
根据能量守恒可得:原线圈的输入功率等于副线圈的输出功率,即P入=P出
电压
关系
原、副线圈的电压之比等于其匝数之比,公式:=,与负载、副线圈的个数无关
电流
关系
(1)只有一个副线圈时:=
(2)有多个副线圈时:由P入=P出得I1U1=I2U2+I3U3+…+InUn或I1n1=I2n2+I3n3+…+Innn
频率
关系
f1=f2(变压器不改变交变电流的频率)

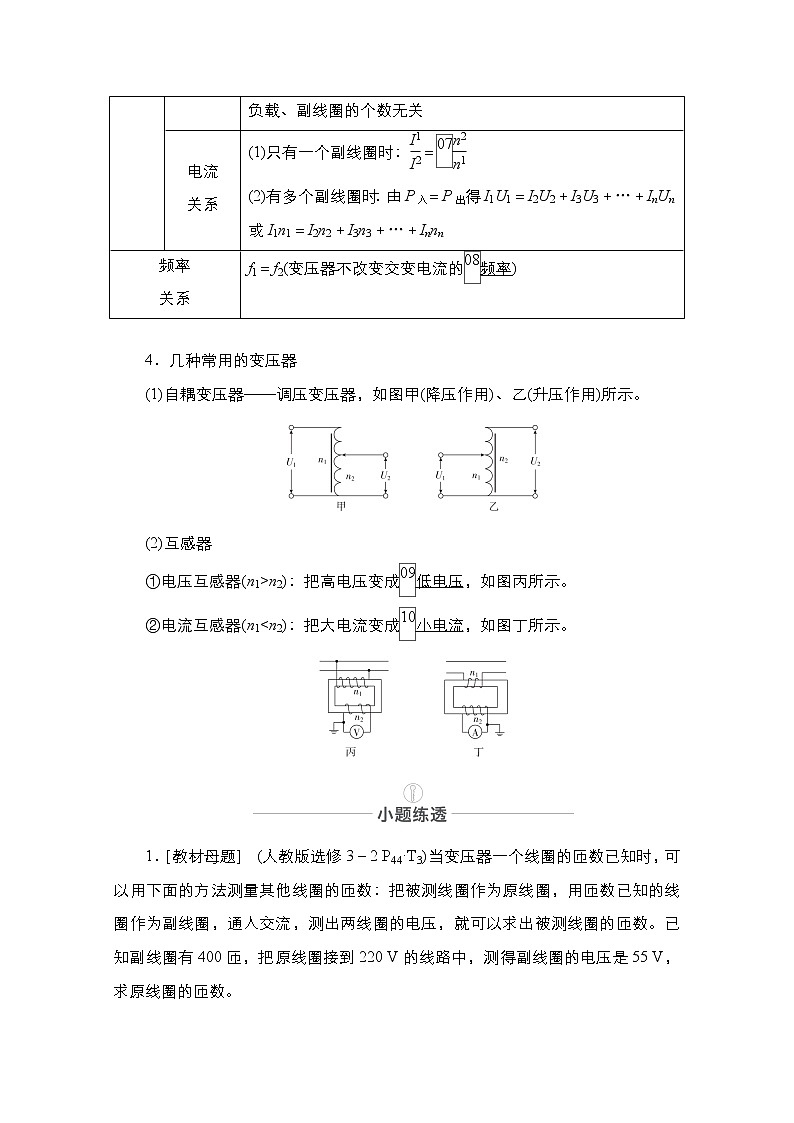

4.几种常用的变压器
(1)自耦变压器——调压变压器,如图甲(降压作用)、乙(升压作用)所示。
(2)互感器
①电压互感器(n1>n2):把高电压变成低电压,如图丙所示。
②电流互感器(n1
1.[教材母题] (人教版选修3-2 P44·T3)当变压器一个线圈的匝数已知时,可以用下面的方法测量其他线圈的匝数:把被测线圈作为原线圈,用匝数已知的线圈作为副线圈,通入交流,测出两线圈的电压,就可以求出被测线圈的匝数。已知副线圈有400匝,把原线圈接到220 V的线路中,测得副线圈的电压是55 V,求原线圈的匝数。

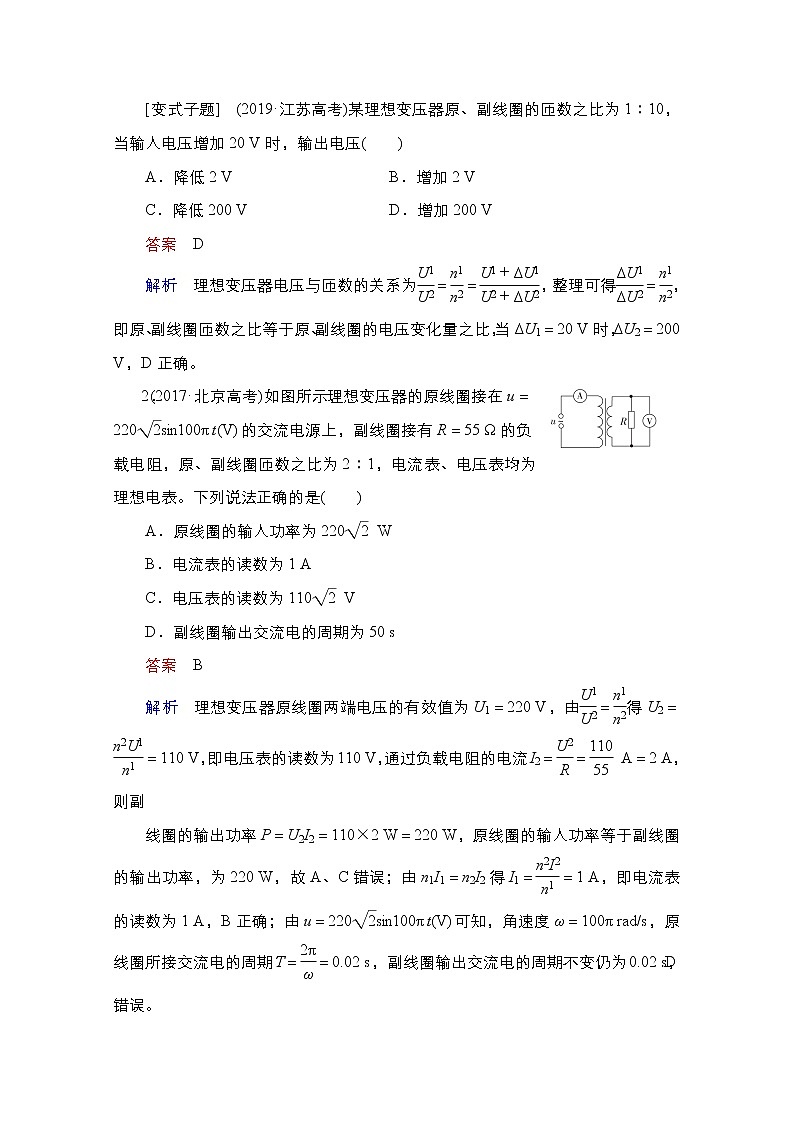

[变式子题] (2019·江苏高考)某理想变压器原、副线圈的匝数之比为1∶10,当输入电压增加20 V时,输出电压( )
A.降低2 V B.增加2 V
C.降低200 V D.增加200 V
答案 D
解析 理想变压器电压与匝数的关系为==,整理可得=,即原、副线圈匝数之比等于原、副线圈的电压变化量之比,当ΔU1=20 V时,ΔU2=200 V,D正确。
2.(2017·北京高考)如图所示,理想变压器的原线圈接在u=220sin100πt(V)的交流电源上,副线圈接有R=55 Ω的负载电阻,原、副线圈匝数之比为2∶1,电流表、电压表均为理想电表。下列说法正确的是( )
A.原线圈的输入功率为220 W
B.电流表的读数为1 A
C.电压表的读数为110 V
D.副线圈输出交流电的周期为50 s
答案 B
解析 理想变压器原线圈两端电压的有效值为U1=220 V,由=得U2==110 V,即电压表的读数为110 V,通过负载电阻的电流I2== A=2 A,则副
线圈的输出功率P=U2I2=110×2 W=220 W,原线圈的输入功率等于副线圈的输出功率,为220 W,故A、C错误;由n1I1=n2I2得I1==1 A,即电流表的读数为1 A,B正确;由u=220sin100πt(V)可知,角速度ω=100π rad/s,原线圈所接交流电的周期T==0.02 s,副线圈输出交流电的周期不变,仍为0.02 s,D错误。
3.(2019·四川南充三诊)如图所示,理想变压器原、副线圈分别接有额定电压相同的灯泡a和b。当输入电压U为灯泡额定电压的7倍时,两灯泡均能正常发光。则灯泡a与b的功率之比为( )
A.3∶1 B.1∶3
C.6∶1 D.1∶6
答案 D
解析 当输入电压为U时,两灯泡正常发光,a、b灯泡两端电压均为,变压器的匝数比==,则==,根据P=IU可知,灯泡a与b的功率之比为1∶6,故选D。
能力命题点一 变压器的动态分析问题
1.理想变压器的制约关系
制约关系
电压
副线圈电压U2由原线圈电压U1和匝数比决定,即U2=U1
功率
原线圈的输入功率P入由副线圈的输出功率P出决定,即P入=P出
电流
原线圈电流I1由副线圈电流I2和匝数比决定,即I1=I2(仅一个副线圈时)
2.理想变压器动态分析的两种情况
(1)匝数比不变,负载电阻变。如图甲所示。
①电压分析:U1不变,根据=,可知不论负载电阻R如何变化,U2都不变。
②电流分析:当负载电阻发生变化时,I2=变化,由于=,故I1发生变化。
③功率分析:I2变化引起P2=U2I2变化,由于P1=P2,故P1发生变化。
(2)负载电阻不变,匝数比变。如图乙所示。
①电压分析:U1不变,发生变化,根据=,可知U2变化。
②副线圈电流分析:R不变,U2变化,故I2=发生变化。
③功率分析:根据P2=,可知P2发生变化,再根据P1=P2,可知P1变化。
④原线圈电流分析:根据P1=U1I1,U1不变,故I1发生变化。
3.分析变压器动态问题的基本思路
(2019·湖南岳阳高三二模)一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a、b间作为原线圈。通过滑动触头取该线圈的一部分,接在c、d间作为副线圈,在c、d间接定值电阻R。在a、b间输入电压为U1的交变电流时,c、d间的输出电压为U2。在将滑动触头从M点顺时针旋转到N点的过程中( )
A.U2>U1,U2降低 B.U2>U1,U2升高
C.变压器输入功率增大 D.变压器输入功率减小
解析 根据变压器的电压关系有=,由于n2<n1,所以U2<U1,当滑动触头顺时针转动,即n2减小时,电压U2降低,故A、B错误;由于电压U2减小,则定值电阻消耗的电功率减小,根据理想变压器的输入功率等于输出功率,可知变压器的输入功率也减小,故C错误,D正确。
答案 D
1.自耦变压器的原理和普通的理想变压器的原理是相同的,电压与匝数成正比,电流与匝数成反比,根据基本的规律分析即可。
2.处理变压器的动态分析问题,首先应明确“不变量”和“变化量”,对变化量要把握它们之间的制约关系,依据程序分析的思想,从主动变化量开始,依据制约关系从前到后或从后到前逐一分析各物理量的变化情况。
(2019·山东省“评价大联考”三模)如图所示,理想变压器T的原线圈接在电压为U的交流电源两端,P为滑动变阻器的滑片,RT为热敏电阻,其阻值随温度升高而减小,则( )
A.P向左滑动时,变压器的输出电压变大
B.P向左滑动时,变压器的输入功率变大
C.RT温度升高时,灯L变亮
D.RT温度升高时,适当向右滑动P可保持灯L亮度不变
答案 D
解析 P向左滑动时,变压器的输入电压和原、副线圈的匝数比均不变,输出电压不变,故A错误;P向左滑动时,滑动变阻器的电阻变大,副线圈回路的总电阻增大,输出功率减小,所以变压器的输入功率也变小,故B错误;RT温度升高时,热敏电阻的阻值减小,副线圈回路的总电阻减小,总电流增大,滑动变阻器的分压增大,灯L两端电压减小,灯L变暗,故C错误;RT温度升高时,热敏电阻的阻值减小,只有适当向右滑动P使滑动变阻器的电阻也变小,才能使灯L分压不变,从而保持灯L的亮度不变,故D正确。
能力命题点二 电能的输送
1.降低输电损耗的两个途径
由P损=I2r知,降低输电损耗可从以下两个途径入手
(1)减小输电导线的电阻:由电阻定律R=ρ可知,在输电距离一定的情况下,为了减小电阻,应采用电阻率小的材料,也可以增加导线的横截面积。
(2)减小输电导线中的输电电流:由P=UI可知,当输送功率一定时,提高输电电压,可以减小输电电流。
2.远距离输电问题的“三二一”
(1)理清三个回路
(2)抓住两个联系
①理想升压变压器联系回路1和回路2,由变压器原理可得:线圈1(匝数为n1)和线圈2(匝数为n2)中各个量间的关系是=,=,P1=P2。
②理想降压变压器联系回路2和回路3,由变压器原理可得:线圈3(匝数为n3)和线圈4(匝数为n4)中各个量间的关系是=,=,P3=P4。
(3)掌握一个守恒:能量守恒关系式P2=P损+P3。
(多选)如图所示为远距离输电示意图,两变压器均为理想变压器。升压变压器T1的原、副线圈匝数之比n1∶n2=1∶10,在T1的原线圈两端接入一正弦交流电,输电线的总电阻为2 Ω,降压变压器T2的原、副线圈匝数之比n3∶n4=10∶1,若T2的“用电设备”两端的电压U4=200 V,且“用电设备”消耗的电功率为10 kW,不考虑其他因素的影响,则下列说法正确的是( )
A.T1的副线圈两端电压的最大值为2010 V
B.T2的原线圈两端的电压为2000 V
C.输电线上损失的电功率为50 W
D.T1的原线圈输入的电功率为10.1 kW
解析 对于降压变压器T2,副线圈上的输出电流I4===50 A,依据=,=,可得U3=2000 V,I3=5 A,B正确;输电线上损失的电压U损=I3r=10 V,损失的功率P损=U损I3=50 W,C正确;在输电回路中U2=U3+U损=2010 V,所以变压器T1的副线圈两端电压的最大值为2010 V,A正确;根据变压器的功率关系和I3=I2,可知原线圈输入的电功率P输入=U1I1=U2I2=U2I3=2010×5 W=10.05 kW,D错误。
答案 ABC
输电线路功率损失的计算方法
P损=P1-P4
P1为输送的功率,P4为用户得到的功率
P损=IR线
I线为输电线路上的电流,R线为线路电阻
P损=
ΔU为输电线路上损失的电压,ΔU=U2-U3=I线R线
P损=ΔU·I线
注意:ΔU不要错代入U2或U3
1.从发电站输出的功率为220 kW,输电线的总电阻为0.05 Ω,用110 V和11 kV两种电压输电。两种情况下输电线上由电阻造成的电压损失之比为( )
A.100∶1 B.1∶100
C.1∶10 D.10∶1
答案 A
解析 由题意知输电线上的电流I=,则输电线上由电阻造成的电压损失ΔU=Ir=,故====,故选A。
2.如图所示是发电厂通过升压变压器进行高压输电,接近用户端时再通过降压变压器降压给用户供电的示意图。图中变压器均可视为理想变压器,图中电表均为理想交流电表。设发电厂输出的电压一定,两条输电线总电阻用R0表示,变阻器R相当于用户用电器的总电阻,当用电器增加时,相当于R变小,则当用电进入高峰时( )
A.电压表V1、V2的读数均不变,电流表A2的读数增大,电流表A1的读数减小
B.电压表V3、V4的读数均减小,电流表A2的读数增大,电流表A3的读数减小
C.电压表V2、V3的读数之差与电流表A2的读数的比值不变
D.线路损耗功率不变
答案 C
解析 电压表V1的示数U1即发电厂的输出电压不变,升压变压器的匝数比不变,则V2的示数U2不变。用电进入高峰时,用电器增加,R变小,电路的总电阻变小,而U1不变,则电流表A1的读数增大,根据原、副线圈中的电流与匝数成反比可知,电流表A2和A3的读数I1和I2都增大,A、B错误;由R0=知,C正确;线路损耗功率ΔP=IR0,I2增大,故ΔP增大,D错误。
课时作业
1.如图甲所示的电路中,L1、L2、L3为三只“6 V 3 W”的灯泡,变压器为理想变压器,各电表均为理想电表。当ab端接如图乙所示的交变电压时,三只灯泡均正常发光。下列说法中正确的是( )
A.变压器原、副线圈的匝数比为1∶2
B.副线圈两端输出的交流电频率为50 Hz
C.电流表的示数为0.5 A
D.电压表的示数为18 V
答案 B
解析 灯泡正常发光时的电流I0==0.5 A,则副线圈中的电流I2=2I0,而原线圈中电流I1=I0,则变压器原、副线圈的匝数比n1∶n2=I2∶I1=2∶1,A错误;由题图乙可知该交流电的周期T=0.02 s,则频率f==50 Hz,变压器不改变交流电的频率,故B正确;电流表的示数IA=I2=2I0=1 A,C错误;因灯泡正常发光,则副线圈两端电压U2=6 V,则原线圈两端电压U1=U2=12 V,电压表示数为12 V,D错误。
2.(多选)如图所示为两个互感器,在图中圆圈内a、b表示电表,已知电压比为100,电流比为10,电压表的示数为220 V,电流表的示数为10 A,则( )
A.a为电流表,b为电压表
B.a为电压表,b为电流表
C.线路输送的电功率为2200 W
D.线路输送的电功率为2.2×106 W
答案 BD
解析 电压互感器是并联在原电路中的,电流互感器是串联在原电路中的,所以a为电压表,b为电流表,B正确;由电压比为100知U1=2.2×104 V,由电流比为10知I1=100 A,由P=U1I1可得线路输送的电功率为2.2×106 W,D正确。
3.如图所示,一理想变压器的原线圈匝数n1=1000,所加电压U=220 V,串联了一个阻值为r=4 Ω的电阻;副线圈接入电路的匝数n2可以通过滑动触头Q调节,副线圈接有阻值R=9 Ω的定值电阻。R相当于变压器在原线圈电路中的电阻,当n2取下列哪个值时,R消耗的功率最大( )
A.2000 B.1500
C.600 D.400
答案 B
解析 将串联的电阻r等效为电源内阻,变压器相当于外电路,当电源内阻与外电路电阻相等时,电源的输出功率即原线圈的输入功率最大,而理想变压器原线圈的输入功率等于副线圈电阻R消耗的电功率,此时有R=r,代入相关数据解得n2=1500,B正确。
4.如图为远距离输电示意图,升压变压器和降压变压器均为理想变压器,R为输电线的等效电阻。保持交流发电机输出电压不变,若电压表示数变小,下列判断正确的是( )
A.电流表示数变小
B.降压变压器原、副线圈两端的电压之比变小
C.升压变压器输出电压变小
D.输电线损失的功率变大
答案 D
解析 降压变压器原、副线圈的电压比等于降压变压器原、副线圈匝数比,保持不变,B错误;电压表的示数减小,则降压变压器原线圈的电压U3减小,由于发电机的输出电压不变,则升压变压器副线圈的输出电压U2不变,由U2=U3+IR可知,电流表的示数变大,A、C错误;由于电流表的示数变大,则由PR=I2R可知,输电线上损失的功率变大,D正确。
5.如图所示,理想变压器原、副线圈的匝数比为10∶1,b是原线圈的中心抽头,电压表和电流表均为理想电表,从某时刻开始在原线圈c、d两端加上交变电压,其瞬时值表达式为u1=220sin100πt(V),则( )
A.当单刀双掷开关与a连接时,电压表的示数为22 V
B.当t= s时,c、d间的电压瞬时值为110 V
C.单刀双掷开关与a连接,在滑动变阻器触头P向上移动的过程中,电压表和电流表的示数均变小
D.当单刀双掷开关由a扳向b时,电压表和电流表的示数均变小
答案 A
解析 当单刀双掷开关与a连接时,原、副线圈的匝数比为10∶1,原线圈两端的电压有效值U1= V=220 V,根据=,代入数据得U2=22 V,故电压表的示数为22 V,A正确;当t= s时,c、d间电压的瞬时值为 u=220sin V=110 V,故B错误;当单刀双掷开关与a连接时,滑动变阻器触头P向上移动的过程中,滑动变阻器的阻值变大,电压表示数不变,电流表示数变小,故C错误;当单刀双掷开关由a扳向b时,原线圈匝数变小,根据=,可知U2变大,电压表和电流表的示数均变大,故D错误。
6.如图所示,理想变压器原线圈接在交流电源上,图中各电表均为理想电表。下列说法正确的是( )
A.当滑动变阻器的滑动触头P向上滑动时,R1消耗的功率变大
B.当滑动变阻器的滑动触头P向上滑动时,电压表V示数变大
C.当滑动变阻器的滑动触头P向上滑动时,电流表A1示数变大
D.若闭合开关S,则电流表A1、A2示数均变大
答案 B
解析 由于原、副线圈两端电压不变,当滑动变阻器滑动触头P向上滑动时,连入电路的电阻变大,所在电路总电阻变大,副线圈中电流变小,R1中电流变小,R1消耗的功率变小,A错误;R1中电流变小,则R1两端电压变小,而副线圈两端电压不变,所以滑动变阻器两端电压变大,电压表示数变大,B正确;副线圈中电流变小,原线圈中电流随之变小,故C错误。若闭合开关S,负载电路的总电阻变小,副线圈中电流变大,A1示数变大,R1中电流变大,则R1两端电压升高,R2两端电压变小,A2示数变小,D错误。
7.(多选)如图a所示,理想变压器的原、副线圈的匝数比为4∶1,RT为阻值随温度升高而减小的热敏电阻,R1为定值电阻,电压表和电流表均为理想交流电表。原线圈所接电压u随时间t按正弦规律变化,如图b所示。下列说法正确的是( )
A.变压器输入、输出功率之比为4∶1
B.变压器原、副线圈中的电流强度之比为1∶4
C.u随t变化的规律为u=51sin(50πt)(V)
D.若热敏电阻RT的温度升高,则电压表的示数不变,电流表的示数变大
答案 BD
解析 由题意,理想变压器输入、输出功率之比为1∶1,A错误;变压器原、副线圈中的电流强度与匝数成反比,即==,故B正确;由图b可知交流电压最大值Um=51 V,周期T=0.02 s,角速度ω==100π rad/s,则可得u=51sin(100πt)(V),故C错误;RT的温度升高时,阻值减小,电压表示数不变,电流表的示数变大,故D正确。
8.如图所示,理想变压器的原线圈通过保险丝接在一个交流电源上,交变电压瞬时值随时间变化的规律为u=311sin100πt(V),副线圈所在电路中接有电灯、电动机、理想交流电压表和理想交流电流表。已知变压器原、副线圈匝数比为10∶1,电灯额定功率为44 W,电动机内电阻为1 Ω,电流表示数为3 A,各用电器均正常工作。则( )
A.电压表示数为31.1 V
B.电动机的输出功率为21 W
C.变压器的输入功率为44 W
D.通过保险丝的电流为30 A
答案 B
解析 交变电压瞬时值随时间变化的规律为u=311sin100πt(V),则原线圈电压的有效值为U1=220 V,根据U1∶U2=n1∶n2解得U2=22 V,故电压表示数为22 V,A错误;通过电灯的电流IL==2 A,故通过电动机的电流IM=I2-IL=1 A,则电动机的输入功率PM入=IMU2=22 W,电动机的发热功率P热=Ir=1 W,故电动机的输出功率为PM出=PM入-P热=21 W,B正确;副线圈的输出功率P出=44 W+22 W=66 W,理想变压器的输入功率等于输出功率,也为66 W,C错误;根据I1∶I2=n2∶n1得通过原线圈的电流为0.3 A,即通过保险丝的电流为0.3 A,D错误。
9.(2018·天津高考)教学用发电机能够产生正弦式交变电流。利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电,电路如图所示,理想交流电流表A、理想交流电压表V的读数分别为I、U,R消耗的功率为P。若发电机线圈的转速变为原来的,则( )
A.R消耗的功率变为P
B.电压表V的读数变为U
C.电流表A的读数变为2I
D.通过R的交变电流频率不变
答案 B
解析 根据ω=2πn可知转速变为原来的,则角速度变为原来的,根据Em=nBSω可知发电机产生的最大电动势为原来的,根据U=可知发电机的输出电压有效值变为原来的,即原线圈的输入电压变为原来的,根据=可知副线圈的输出电压变为原来的,即电压表示数变为原来的,根据P=可知R消耗的电功率变为P,A错误,B正确;副线圈中的电流为I2=,即变为原来的,根据=可知原线圈中的电流也变为原来的,C错误;转速减小为原来的,则频率变为原来的,D错误。
10.(2018·江苏高考)采用220 kV高压向远方的城市输电。当输送功率一定时,为使输电线上损耗的功率减小为原来的,输电电压应变为( )
A.55 kV B.110 kV
C.440 kV D.880 kV
答案 C
解析 输电功率P=UI,U为输电电压,I为输电线路中的电流,输电线路损失的功率为P损=I2R,R为输电线路的电阻,即P损=2R。当输电功率一定时,输电线路损失的功率为原来的,则输电电压为原来的2倍,即440 kV,故C正确。
11.(2016·全国卷Ⅰ)一含有理想变压器的电路如图所示,图中电阻R1、R2和R3的阻值分别为3 Ω、1 Ω和4 Ω,为理想交流电流表,U为正弦交流电压源,输出电压的有效值恒定。当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I。该变压器原、副线圈匝数比为( )
A.2 B.3
C.4 D.5
答案 B
解析 设原、副线圈匝数比为n,根据能量守恒,当S断开时,UI=I2R1+(nI)2(R2+R3);当S闭合时,4UI=(4I)2R1+(4nI)2R2,联立解得n=3,所以B正确。
12.
(2016·全国卷Ⅲ)(多选)如图,理想变压器原、副线圈分别接有额定电压相同的灯泡a和b。当输入电压U为灯泡额定电压的10倍时,两灯均能正常发光,下列说法正确的是( )
A.原、副线圈匝数比为9∶1
B.原、副线圈匝数比为1∶9
C.此时a和b的电功率之比为9∶1
D.此时a和b的电功率之比为1∶9
答案 AD
解析 由题意知U=10U灯,a、b均正常发光,则变压器输入电压U1=9U灯,而输出电压U2=U灯,所以原、副线圈匝数比n1∶n2=U1∶U2=9∶1;而I1∶I2=n2∶n1=1∶9,所以两灯功率之比Pa∶Pb=U灯I1∶U灯I2=1∶9,A、D正确。
13.(2019·海南高考)(多选)如图,一理想变压器输入端接交流恒压源,输出端电路由R1、R2和R3三个电阻构成。将该变压器原、副线圈的匝数比由5∶1改为10∶1后( )
A.流经R1的电流减小到原来的
B.R2两端的电压增加到原来的2倍
C.R3两端的电压减小到原来的
D.电阻上总的热功率减小到原来的
答案 CD
解析 设变压器原线圈两端电压为U,则该变压器原、副线圈的匝数比由5∶1改为10∶1后,根据=可知,副线圈两端电压由U变为U,即副线圈两端电压变为原来的,可知R1两端的电压变为原来的,则流经R1的电流减小到原来的,A错误;R2两端的电压为UR2=U2,则R2两端的电压减小到原来的,B错误;同理R3两端的电压为UR3=U2,则R3两端的电压减小到原来的,C正确;因副线圈两端电压变为原来的,根据P=可知,电阻上总的热功率减小到原来的,D正确。
14.(2019·济南高三模拟)(多选)如图所示,甲为理想自耦变压器,A、P分别是可以滑动的触头。变压器输入图乙所示的交流电压,则( )
A.通过滑动变阻器的交变电流的频率为50 Hz
B.滑动变阻器两端的电压等于220 V
C.触头A向下滑动时,滑动变阻器消耗的功率变大
D.触头P向下滑动时,滑动变阻器消耗的功率变小
答案 AC
解析 交流电的周期为T=0.02 s,则通过滑动变阻器的交变电流的频率为50 Hz,A正确;变压器的输入电压有效值为220 V,因变压器次级线圈匝数大于初级线圈匝数,可知滑动变阻器两端的电压大于220 V,B错误;触头A向下滑动时,初级线圈匝数减小,则次级线圈两端电压变大,由P=可知滑动变阻器消耗的功率变大,C正确;触头P向下滑动时,滑动变阻器的阻值变小,其两端电压不变,故滑动变阻器消耗的功率变大,D错误。
15.(2019·广东深圳二模)(多选)中国特高压远距离输电技术已成为国际标准,使“煤从空中走、电送全中国”成为现实。如图为远距离输电示意图,发电厂的输出电压U1=104 V,输出功率P1=109 W,两个理想变压器的匝数比分别为n1∶n2=1∶100、n3∶n4=100∶1,输电线总电阻r=50 Ω。则( )
A.U4=U1
B.I4=I1
C.通过电阻r的电流I2=2×104 A
D.电阻r损耗的电功率为5×107 W
答案 BD
解析 I1==105 A,根据=可得,I2=I1=×105 A=103 A,则通过电阻r的电流为103 A,故C错误;电阻r两端的电压为Ur=I2r=103 A×50 Ω=5×104 V,而U2=U1=106 V,则U3=U2-Ur=106 V-5×104 V=9.5×105 V,故U4=U3=9.5×103 V,则U4≠U1,故A错误;由于I2=I3,故I4=I3=×103 A=105 A=I1,故B正确;电阻r损耗的功率Pr=Ir=(103)2×50 W=5×107 W,故D正确。
16.(2019·重庆南开中学高三4月模拟)如图所示,接在理想变压器回路中的四个规格完全相同的灯泡均正常发光,则该理想变压器的匝数比n1∶n2∶n3为( )
A.3∶2∶1 B.3∶1∶1
C.1∶1∶1 D.4∶2∶1
答案 B
解析 设每个灯泡正常发光时的电流均为I,由理想变压器的输入功率等于输出功率知,U1I=U2·2I+U3I,所以U1=2U2+U3,设灯泡的额定电压为U,则U2=U,U3=U,U1=3U,所以原、副线圈的匝数比n1∶n2∶n3=U1∶U2∶U3=3∶1∶1,故B正确。
