2021高考物理人教版一轮复习学案作业:第十一章实验十二传感器的简单使用

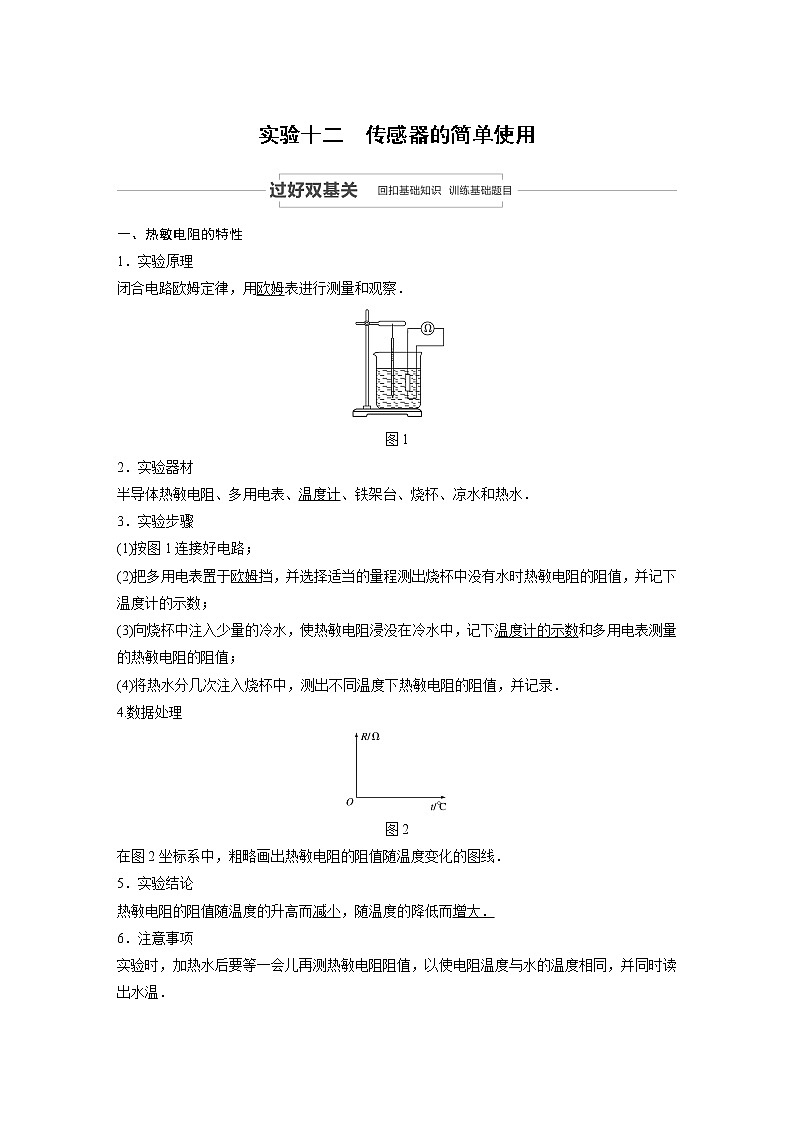

展开实验十二 传感器的简单使用
一、热敏电阻的特性
1.实验原理
闭合电路欧姆定律,用欧姆表进行测量和观察.
图1
2.实验器材
半导体热敏电阻、多用电表、温度计、铁架台、烧杯、凉水和热水.
3.实验步骤
(1)按图1连接好电路;
(2)把多用电表置于欧姆挡,并选择适当的量程测出烧杯中没有水时热敏电阻的阻值,并记下温度计的示数;
(3)向烧杯中注入少量的冷水,使热敏电阻浸没在冷水中,记下温度计的示数和多用电表测量的热敏电阻的阻值;
(4)将热水分几次注入烧杯中,测出不同温度下热敏电阻的阻值,并记录.
4.数据处理
图2
在图2坐标系中,粗略画出热敏电阻的阻值随温度变化的图线.
5.实验结论
热敏电阻的阻值随温度的升高而减小,随温度的降低而增大.
6.注意事项
实验时,加热水后要等一会儿再测热敏电阻阻值,以使电阻温度与水的温度相同,并同时读出水温.

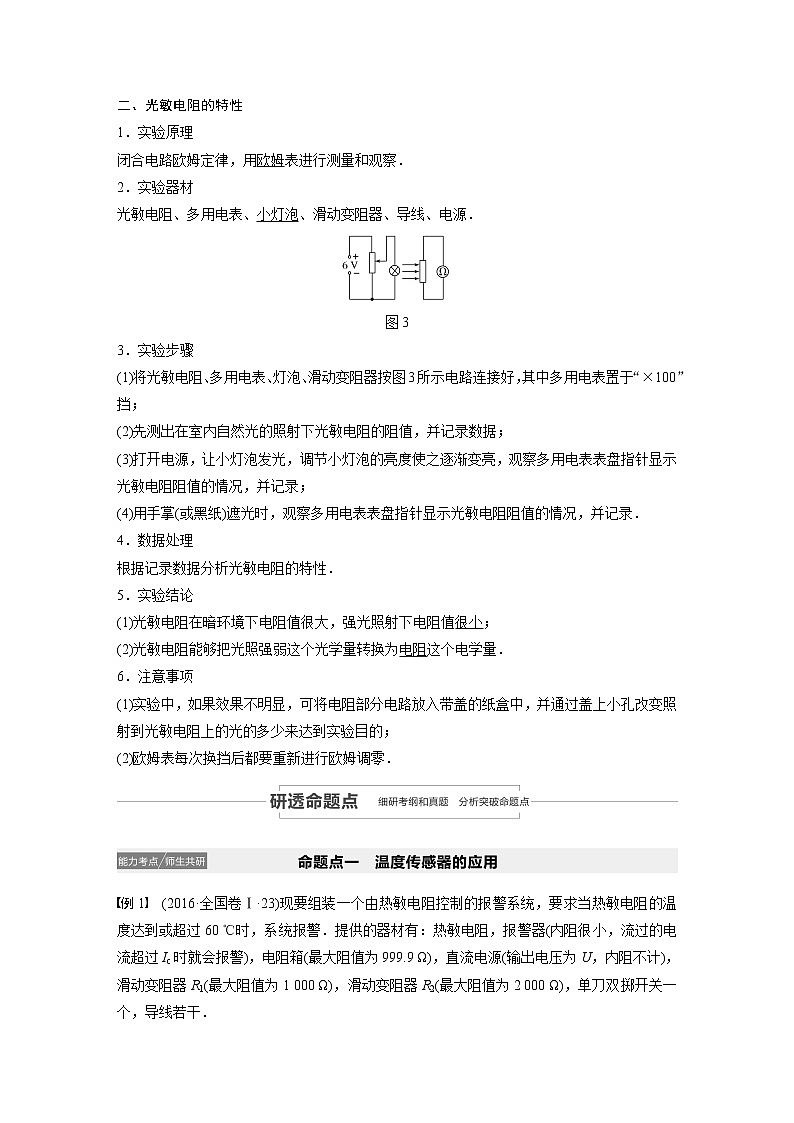

二、光敏电阻的特性
1.实验原理
闭合电路欧姆定律,用欧姆表进行测量和观察.
2.实验器材
光敏电阻、多用电表、小灯泡、滑动变阻器、导线、电源.
图3
3.实验步骤
(1)将光敏电阻、多用电表、灯泡、滑动变阻器按图3所示电路连接好,其中多用电表置于“×100”挡;
(2)先测出在室内自然光的照射下光敏电阻的阻值,并记录数据;
(3)打开电源,让小灯泡发光,调节小灯泡的亮度使之逐渐变亮,观察多用电表表盘指针显示光敏电阻阻值的情况,并记录;
(4)用手掌(或黑纸)遮光时,观察多用电表表盘指针显示光敏电阻阻值的情况,并记录.
4.数据处理
根据记录数据分析光敏电阻的特性.
5.实验结论
(1)光敏电阻在暗环境下电阻值很大,强光照射下电阻值很小;
(2)光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量.
6.注意事项
(1)实验中,如果效果不明显,可将电阻部分电路放入带盖的纸盒中,并通过盖上小孔改变照射到光敏电阻上的光的多少来达到实验目的;
(2)欧姆表每次换挡后都要重新进行欧姆调零.
例1 (2016·全国卷Ⅰ·23)现要组装一个由热敏电阻控制的报警系统,要求当热敏电阻的温度达到或超过60 ℃时,系统报警.提供的器材有:热敏电阻,报警器(内阻很小,流过的电流超过Ic时就会报警),电阻箱(最大阻值为999.9 Ω),直流电源(输出电压为U,内阻不计),滑动变阻器R1(最大阻值为1 000 Ω),滑动变阻器R2(最大阻值为2 000 Ω),单刀双掷开关一个,导线若干.

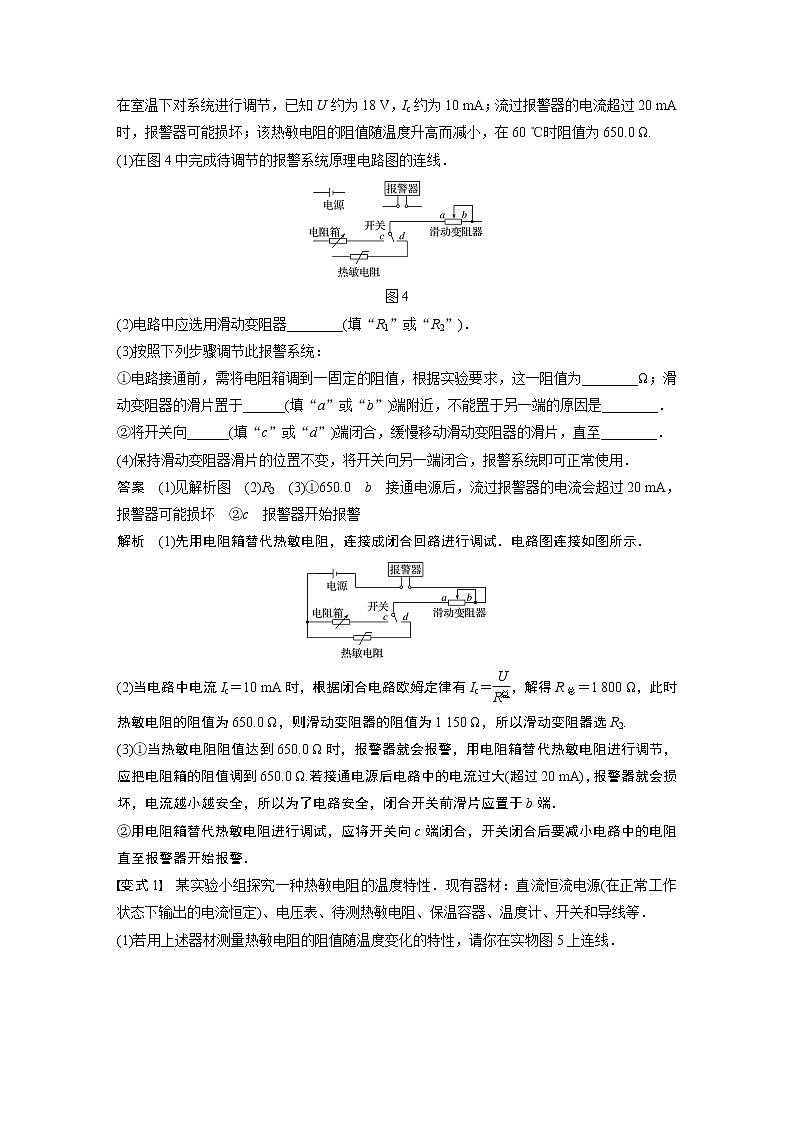

在室温下对系统进行调节,已知U约为18 V,Ic约为10 mA;流过报警器的电流超过20 mA时,报警器可能损坏;该热敏电阻的阻值随温度升高而减小,在60 ℃时阻值为650.0 Ω.
(1)在图4中完成待调节的报警系统原理电路图的连线.
图4
(2)电路中应选用滑动变阻器________(填“R1”或“R2”).
(3)按照下列步骤调节此报警系统:
①电路接通前,需将电阻箱调到一固定的阻值,根据实验要求,这一阻值为________Ω;滑动变阻器的滑片置于______(填“a”或“b”)端附近,不能置于另一端的原因是________.
②将开关向______(填“c”或“d”)端闭合,缓慢移动滑动变阻器的滑片,直至________.
(4)保持滑动变阻器滑片的位置不变,将开关向另一端闭合,报警系统即可正常使用.
答案 (1)见解析图 (2)R2 (3)①650.0 b 接通电源后,流过报警器的电流会超过20 mA,报警器可能损坏 ②c 报警器开始报警
解析 (1)先用电阻箱替代热敏电阻,连接成闭合回路进行调试.电路图连接如图所示.
(2)当电路中电流Ic=10 mA时,根据闭合电路欧姆定律有Ic=,解得R总=1 800 Ω,此时热敏电阻的阻值为650.0 Ω,则滑动变阻器的阻值为1 150 Ω,所以滑动变阻器选R2.
(3)①当热敏电阻阻值达到650.0 Ω时,报警器就会报警,用电阻箱替代热敏电阻进行调节,应把电阻箱的阻值调到650.0 Ω.若接通电源后电路中的电流过大(超过20 mA),报警器就会损坏,电流越小越安全,所以为了电路安全,闭合开关前滑片应置于b端.
②用电阻箱替代热敏电阻进行调试,应将开关向c端闭合,开关闭合后要减小电路中的电阻直至报警器开始报警.
变式1 某实验小组探究一种热敏电阻的温度特性.现有器材:直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等.
(1)若用上述器材测量热敏电阻的阻值随温度变化的特性,请你在实物图5上连线.
图5
(2)实验的主要步骤:
①正确连接电路,在保温容器中注入适量冷水,接通电源,调节并记录电源输出的电流值;
②在保温容器中添加少量热水,待温度稳定后,闭合开关,________,________,断开开关;
③重复第②步操作若干次,测得多组数据.
(3)实验小组算得该热敏电阻在不同温度下的阻值,并据此绘得图6所示的R-t关系图线,请根据图线写出该热敏电阻的R-t关系式:R=________+________t(Ω).
图6
答案 (1)如图所示
(2)②读取温度计示数 读取电压表示数 (3)100 0.4
解析 (3)由R-t图线可知,当t1=10 ℃时,R1=104 Ω,当t2=60 ℃时,R2=124 Ω,R-t图线的斜率为=0.4 Ω/℃;将图线延长,图线过原点,说明t=0 ℃时的电阻为100 Ω,故R-t关系式为R=100+0.4t (Ω).
例2 为了节能和环保,一些公共场所使用光控开关控制照明系统.光控开关可采用光敏电阻来控制,光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为lx).某光敏电阻RP在不同照度下的阻值如下表:
照度(lx) | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 |
电阻(kΩ) | 75 | 40 | 28 | 23 | 20 | 18 |
(1)根据表中数据,请在图7甲所示的坐标系描绘出阻值随照度变化的曲线,并说明阻值随照度变化的特点.
(2)如图乙所示,当1、2两端所加电压上升至2 V时,控制开关自动启动照明系统.请利用下列器材设计一个简单电路,给1、2两端提供电压,要求当天色渐暗照度降低至1.0 lx时启动照明系统,在虚线框内完成电路原理图.(不考虑控制开关对所设计电路的影响)
提供的器材如下:
光敏电阻RP(符号,阻值见上表);
直流电源E(电动势3 V,内阻不计);
定值电阻:R1=10 kΩ,R2=20 kΩ,R3=40 kΩ(限选其中之一,并在图中标出);
开关S及导线若干.
图7
答案 见解析
解析 (1)光敏电阻的阻值随照度变化的曲线如图(a)所示,光敏电阻的阻值随照度的增大而减小.
(2)根据串联电阻的正比分压关系,E=3 V,当照度降低至1.0 lx时,1、2两端电压升至2 V,此时光敏电阻阻值RP=20 kΩ,URP=2 V,串联电阻分压UR=1 V,由==2,得R==10 kΩ,故选定值电阻R1,电路原理图如图(b)所示.
变式2 一台臭氧发生器P的电阻为10 kΩ,当供电电压等于24 V时能正常工作,否则不产生臭氧.现要用这种臭氧发生器制成自动消毒装置,要求它在有光照时能产生臭氧,在黑暗时不产生臭氧,拟用一个光敏电阻R1对它进行控制,R1的阻值在有光照时为100 Ω,黑暗时为1 000 Ω,允许通过的最大电流为3 mA;电源E的电动势为36 V,内阻不计;另有一个滑动变阻器R2,阻值为0~100 Ω,允许通过的最大电流为0.4 A;还有一个开关S和导线若干.臭氧发生器P和光敏电阻R1的符号如图8所示.
图8
设计一个满足上述要求的电路图,图中各元件要标上字母代号,其中滑动变阻器两固定接线柱端分别标上字母A、B(电路图画在虚线框内).
答案 如图所示
解析 因滑动变阻器最大阻值100 Ω远小于臭氧发生器P的电阻10 kΩ,应该采用滑动变阻器的分压式接法,有光照时P能正常工作,无光照时P不工作.
例3 电控调光玻璃能根据光照强度自动调节玻璃的透明度,将光敏电阻Rx和定值电阻R0接在9 V的电源上,光敏电阻阻值随光强变化关系如表所示:
光强I/cd | 1 | 2 | 3 | 4 | 5 |
电阻值/Ω | 18 | 9 | 6 |
| 3.6 |
[“光强”是表示光强弱程度的物理量,符号为I,单位为坎德拉(cd)]
(1)当光照强度为4坎德拉(cd)时光敏电阻Rx的大小为________ Ω.
(2)其原理是光照增强,光敏电阻Rx阻值变小,施加于玻璃两端的电压降低,玻璃透明度下降,反之则玻璃透明度上升.若电源电压不变,R0是定值电阻,则下列电路图中符合要求的是________(填序号).
(3)现已知定值电阻R0为12 Ω,用电压表测得光敏电阻两端的电压为3 V,则此时光照强度为________.
答案 (1)4.5 (2)C (3)3 cd
