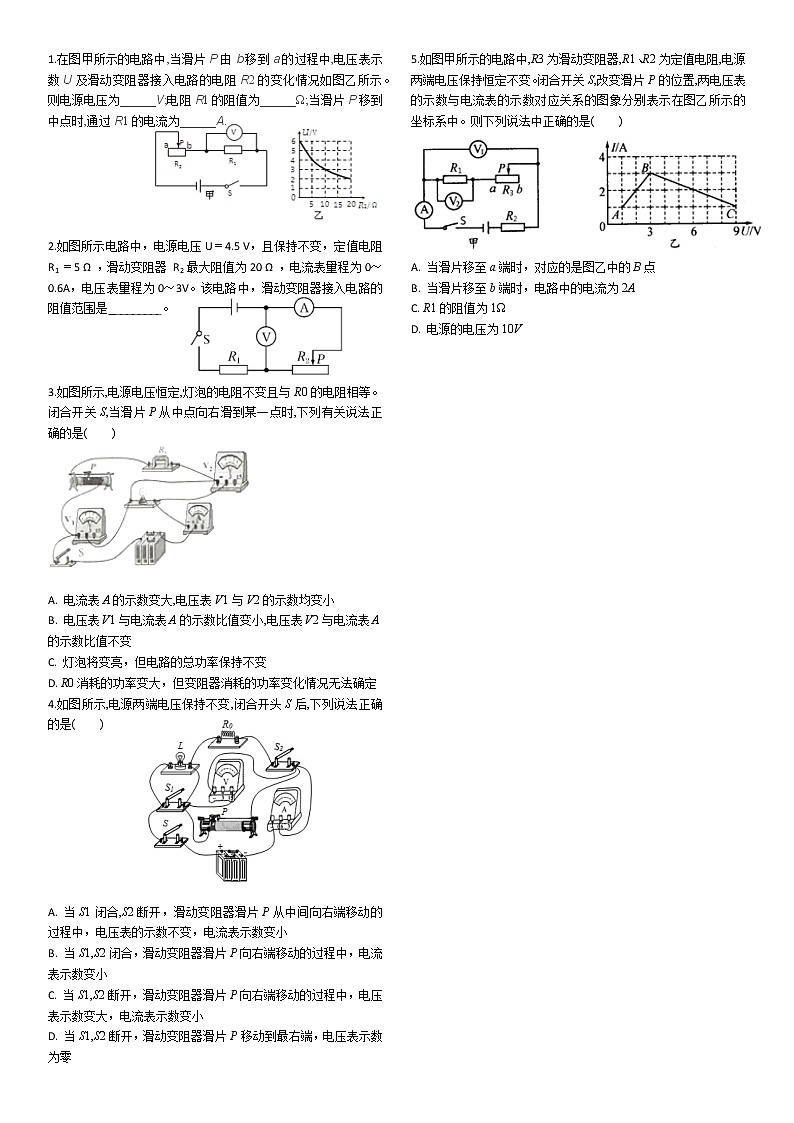

2.如图所示电路中，电源电压U＝4.5 V，且保持不变，定值电阻 R1 ＝5 Ω ，滑动变阻器 R2 最大阻值为20 Ω ，电流表量程为0～0.6A，电压表量程为0～3V。该电路中，滑动变阻器接入电路的阻值范围是 。











3.如图所示,电源电压恒定,灯泡的电阻不变且与R0的电阻相等。闭合开关S,当滑片P从中点向右滑到某一点时,下列有关说法正确的是( )








A. 电流表A的示数变大,电压表V1与V2的示数均变小


B. 电压表V1与电流表A的示数比值变小,电压表V2与电流表A的示数比值不变


C. 灯泡将变亮，但电路的总功率保持不变


D. R0消耗的功率变大，但变阻器消耗的功率变化情况无法确定


4.如图所示,电源两端电压保持不变,闭合开头S后,下列说法正确的是( )


























A. 当S1闭合,S2断开，滑动变阻器滑片P从中间向右端移动的过程中，电压表的示数不变，电流表示数变小


B. 当S1,S2闭合，滑动变阻器滑片P向右端移动的过程中，电流表示数变小


C. 当S1,S2断开，滑动变阻器滑片P向右端移动的过程中，电压表示数变大，电流表示数变小


D. 当S1,S2断开，滑动变阻器滑片P移动到最右端，电压表示数为零


5.如图甲所示的电路中,R3为滑动变阻器,R1、R2为定值电阻,电源两端电压保持恒定不变。闭合开关S,改变滑片P的位置,两电压表的示数与电流表的示数对应关系的图象分别表示在图乙所示的坐标系中。则下列说法中正确的是( )





A. 当滑片移至a端时，对应的是图乙中的B点


B. 当滑片移至b端时，电路中的电流为2A


C. R1的阻值为1Ω


D. 电源的电压为10V





1.把标有“6V 6W”的小灯泡L1和标有“6V 3W”的小灯泡L2串联后接在电源电压为6V的电路中(不考虑灯丝电阻的变化),下列说法正确的是( )


A. 因为通过它们的电流相等,所以灯L1和L2一样亮


B. 因为灯L1额定功率比较大,所以灯L1比较亮


C. 因为灯L1电阻较小,实际功率较大,所以灯L1较亮


D. 因为灯L2电阻较大,实际功率较大,所以灯L2较亮


2.如图电子式单相电能表已经广泛使用,其重要参数imp/(kW⋅h)表示用电1kW⋅h耗电指示灯闪烁的次数。如图所示小明家的电能表,他家中同时工作的用电器的总功率不能超过______W.他家的电能表标明“6400imp/(kW⋅h)”，当某用电器单独接在该表上，用电器正常工作5min，指示灯闪烁了640次，则5min内该用电器消耗的电能为______kW⋅h，该用电器的额定功率为______W.





3.如图所示电路，电源电压为4.5V，定值电阻R的阻值为10Ω。电压表接入0～3V量程，电流表接入0～0.6A量程，滑动变阻器标有“20Ω 1A”, 闭合开关，在保证各元件安全的情况下，下列说法正确的是（ ）





A.电流表示数变化范围0.3A～0.6A


B.电压表示数变化范围1.5V～3V


C.滑动变阻器阻值变化范围5～20Ω


D.电路总功率最大值2.7W


4.甲所示,电源电压恒定,R1是定值电阻,R2是滑动变阻器,小灯泡L的额定电压为6V,图乙是通过小灯泡L的电流随两端电压变化的曲线。当开关S1闭合,S2断开,滑动变阻器的滑片P滑至最左端时,小灯泡L恰好正常发光;滑动变阻器的滑片P滑至最右端时,电压表的示数为5V.当开关S1、S2都闭合,滑动变阻器的滑片P滑至最左端时,电流表的示数为0.8A,R1消耗的功率为P1;( )





A. 电源电压4V


B. 小灯泡的额定功率3W


C. 滑动变阻器的最大阻值15Ω


D. 定值电阻R1消耗的功率P1是1.8W


5.如图所示电路,电源电压保持不变,R1、R2为定值电阻,R为滑动变阻器,下列分析正确的是()








A. 先闭合S1,再闭合S3，电压表示数变小，电流表示数变大


B. 只闭合S3，滑片P向右移动，电压表与电流表的示数之比一定变大


C. 只闭合S3，滑片P向右移动，滑动电阻器的电功率可能减小


D. 同时闭合S1、S2、S3，滑片P向右移动，两个定值电阻的电功率之和一定变小


6.如图甲所示为某款家用电吹风，其工作的电路如图乙所示。在某次吹头发的过程中，点吹风正常工作时实际功率与时间的关系如图丙所示。求：




















(1)电吹风正常吹冷风时，通过的电流；


(2)本次吹头发的过程，电吹风消耗的电能；


(3)在用电高峰期，若电路实际电压为198V，使用电吹风吹热风，电热丝消耗的实际功率。
