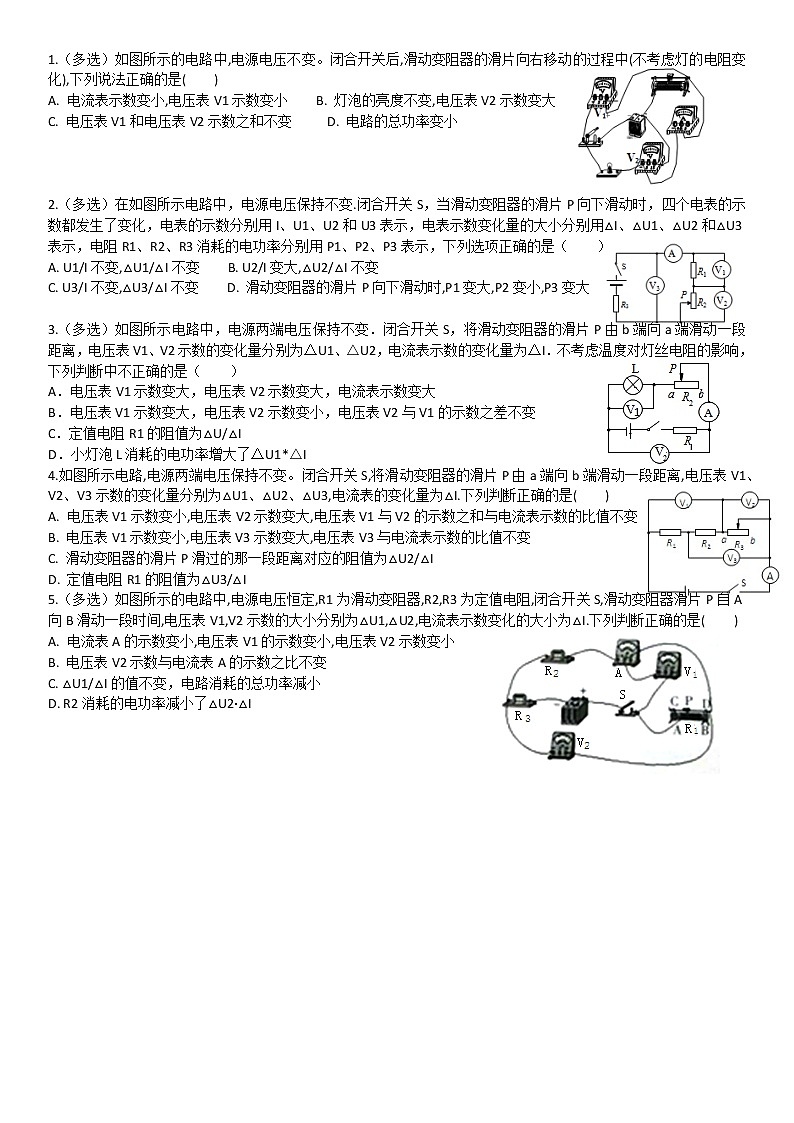

2.（多选）在如图所示电路中，电源电压保持不变.闭合开关S，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用△I、△U1、△U2和△U3表示，电阻R1、R2、R3消耗的电功率分别用P1、P2、P3表示，下列选项正确的是（ ）


A. U1/I不变,△U1/△I不变 B. U2/I变大,△U2/△I不变


C. U3/I不变,△U3/△I不变 D. 滑动变阻器的滑片P 向下滑动时,P1变大,P2变小,P3变大





3.（多选）如图所示电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P由b端向a端滑动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I．不考虑温度对灯丝电阻的影响，下列判断中不正确的是（ ）


A．电压表V1示数变大，电压表V2示数变大，电流表示数变大


B．电压表V1示数变大，电压表V2示数变小，电压表V2与V1的示数之差不变


C．定值电阻R1的阻值为△U/△I


D．小灯泡L消耗的电功率增大了△U1*△I


4.如图所示电路,电源两端电压保持不变。闭合开关S,将滑动变阻器的滑片P由a端向b端滑动一段距离,电压表V1、V2、V3示数的变化量分别为△U1、△U2、△U3,电流表的变化量为△I.下列判断正确的是( )


A. 电压表V1示数变小,电压表V2示数变大,电压表V1与V2的示数之和与电流表示数的比值不变


B. 电压表V1示数变小,电压表V3示数变大,电压表V3与电流表示数的比值不变


C. 滑动变阻器的滑片P滑过的那一段距离对应的阻值为△U2/△I


D. 定值电阻R1的阻值为△U3/△I


5.（多选）如图所示的电路中,电源电压恒定,R1为滑动变阻器,R2,R3为定值电阻,闭合开关S,滑动变阻器滑片P自A向B滑动一段时间,电压表V1,V2示数的大小分别为△U1,△U2,电流表示数变化的大小为△I.下列判断正确的是( )


A. 电流表A的示数变小,电压表V1的示数变小,电压表V2示数变小


B. 电压表V2示数与电流表A的示数之比不变


C. △U1/△I的值不变，电路消耗的总功率减小


D. R2消耗的电功率减小了△U2⋅△I





1.（多选）如图所示电路中,电源电压保持不变。闭合开关S,当滑动变阻器的滑片P向右移动时,下列四种情况中变大的是( )


A. 电压表V的示数


B. R1消耗的电功率


C. 电压表V示数与电流表A示数的比值


D. 电流表A示数与电流表A1示数的比值


2.（多选）如图所示的电路中,电源电压U保持不变,滑动变阻器的最大阻值是20Ω,开关S闭合,滑片P在a端时电流表示数为0.5A.当滑片P在b端时电流表示数变化了2A,小灯泡正常发光,则下列说法中正确的是( )


A. 电源电压是15V


B. 小灯泡正常发光的电阻是5Ω


C. 小灯泡的额定功率为15W


D. 滑片在b端时，电路的总功率为25W





3.（多选）如图所示的电路中,电源电压不变,灯L标有“18V 18W”(灯丝电阻不变).电压表所选量程为0−15V,电流表所选量程为0−3A.先闭合开关S,滑动变阻器的滑片P移到a端时,灯L正常发光,电流表示数为1.15A;接着断开开关S,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是( )


A. 电流表示数变小，电压表示数变大


B. 灯泡的亮度逐渐变亮


C. 滑动变阻器允许接入的阻值范围是0−90Ω


D. 灯泡的最小功率为0.5W


4.（多选）如图为某同学实验时所用电路,电路中电流表量程为0∼0.6A,电压表量程为0∼3V,滑动变阻器的最大值为50Ω,定值电阻R0为10Ω.电源电压为6V且保持不变,实验操作正确并保证电路各器材安全,则在闭合开关后移动滑片P的过程中( )


A. 电流表的最大示数是0.6A


B. 电压表的最小示数是1V


C. 滑动变阻器的最小功率是0.5W


D. 电阻R0的最大功率是0.6W


5.如图所示的电路中,电源电压保持不变,R1=10Ω.当开关S1闭合,S2、S3断开时,电压表的示数为U1.R2消耗的功率为P2;当开关S1、S2、S3都闭合时,电压表的示数为U′1,R2消耗的功率为P′2,且电流表A1的示数为0.9A.已知U1:U′1=1:6,P2:P′2=1:9,下列结论错误的是( )


A. 开关S1闭合,S2、S3断开时,电流表A2的示数为0.1A


B. 开关S1闭合,S2、S3断开时，电路消耗的总功率为0.6W


C. 开关S1、S2、S3都闭合时,电流表A2的示数为1.1A


D. 开关S1、S2、S3都闭合时,R1和R2消耗的总功率为5.8W
